Žeriavové dráhy sú neoddeliteľnou súčasťou moderných priemyselných procesov, zabezpečujúc efektívnu a bezpečnú manipuláciu s materiálom vo všetkých oblastiach hospodárstva. Od logistiky, cez výrobu nástrojov a strojov, až po špeciálne aplikácie, správne navrhnutá žeriavová dráha optimalizuje pracovné procesy a zvyšuje produktivitu. Vzhľadom na rozmanitosť zákaziek a meniace sa situácie, je kľúčové, aby bolo možné žeriavové systémy jednoducho prispôsobiť aktuálnym potrebám.
Modulárnosť a prispôsobivosť: Kľúč k flexibilite
Princíp stavebnice, na ktorom je založený napríklad HB systém firmy ABUS, umožňuje maximálnu flexibilitu pri návrhu žeriavových dráh. V závislosti od požadovaného výkonu a priestorových podmienok je možné voliť medzi rôznymi žeriavovými profilmi, či už s ohľadom na dĺžku alebo druh materiálu, t.j. oceľ alebo hliník. Vďaka plne zaťažiteľným závesom je možné voľbu vykonať nezávisle na mieste zavesenia žeriavových dráh. Implementácia optimálnych aplikačných riešení pre každú situáciu je tak možná bez ohľadu na povahu stropnej konštrukcie. Štandardizované varianty pripojenia k stropu sa prispôsobia takmer akémukoľvek tvaru a materiálu - od oceľových nosníkov, cez železobetónové stropy alebo betónové nosníky, až po drevené väzníky. Pri plánovaní systémov sa udržuje počet použitých komponentov na čo najnižšej úrovni, čo zjednodušuje montáž a údržbu.
Voľne stojace riešenia oceľových konštrukcií sa používajú vždy tam, kde stropné konštrukcie nie sú vhodné alebo nie sú k dispozícii. Podvesné dopravné systémy od spoločnosti ABUS sú optimálnym dopravným riešením v mnohých oblastiach použitia. Sú obzvlášť obľúbené v logistike, ako pracovné žeriavy v rôznych prevádzkach, v konštrukcii nástrojov a strojov. Vďaka hladkému pojazdu je možné podvesné žeriavy alebo kladkostroje premiestňovať ručne s použitím minimálneho úsilia, bez ohľadu na to, či používate oceľové alebo hliníkové profily. HB systém umožňuje efektívnu prepravu výrobkov a výrazne optimalizuje pracovné procesy. Túto škálu služieb rozširujú systémy z hliníkových profilov, ktoré vďaka nízkej vlastnej hmotnosti umožňujú rýchle polohovanie a plynulé pohyby žeriava.
Tok materiálov a výroby sa môže kedykoľvek zmeniť. Vďaka modulárnej konštrukcii je možné závesný žeriavový systém kedykoľvek zmeniť alebo rozšíriť. Existujúce systémy je možné modifikovať, kombinovať rôzne profily z ocele a hliníka a maximalizovať vzdialenosti medzi upevnením žeriavovej dráhy. Spoločnosť ABUS ponúka s jednokoľajnicovými systémami široký sortiment služieb z hľadiska flexibility, kvality, technológie a hospodárnosti - a to pri plnom uznaní na trhu. Maximálnu možnú účinnosť možno dosiahnuť aj s elektrickým reťazovým kladkostrojom, ktorý sa používa v spojení s HB systémami.
Typy žeriavov a ich aplikácie
Pri výbere optimálnej technológie žeriavu je nevyhnutná osobná konzultácia na mieste. Ponúkajú sa rôzne varianty, či už jednokoľajnicové, dvojkoľajnicové, jednonosníkové alebo dvojnosníkové systémy.
Mostové žeriavy: Pre pracovné úrovne vyššie a nosnosti do 120 t sa odporúčajú mostové žeriavy, poloportálové žeriavy alebo podvesné mostové žeriavy s rozpätím až 40 m. Tieto systémy umožňujú ideálne využitie priestoru a sú doplnené vhodnými kladkostrojmi. Mostové žeriavy sú určené na premiestňovanie a zdvíhanie bremien vo výrobných halách. Jednonosníkové mostové žeriavy sú k dispozícii v prevedení s valcovaným nosníkom alebo so zváraným nosníkom, pričom každý typ možno vhodnou voľbou variantu použiť priestorovo úsporne a dosiahnuť optimalizáciu výšky zdvihu. Po nosníku sa pohybuje elektrický kladkostroj, ktorý zabezpečuje vertikálny pohyb - zdvih, a taktiež pohyb pozdĺž mosta. Dvojnosníkové mostové žeriavy sa používajú pre veľké nosnosti alebo na miestach, kde je potrebné veľké rozpätie, vyšší zdvih alebo nutné doplnenie ďalšieho pomocného zdvihu. Tieto mostové žeriavy majú oproti jednonosníkovému výhodu vo vyššom zdvihu, ktorý je umožnený pohybom mačky s kladkostrojom po koľajniciach umiestnených na hornej časti nosníkov. Podvesné mostové žeriavy umožňujú riešenie pre zvláštne podmienky, v ktorých sa žeriavová dráha upevní na strop haly a nie na podpery. Podmienkou pracoviska je dostatočne pevná existujúca stropná konštrukcia.

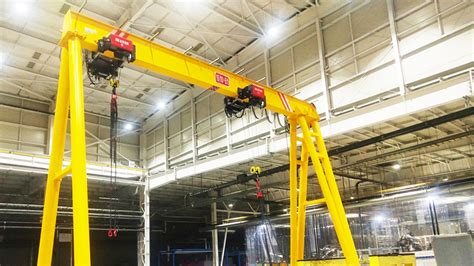

Portálové žeriavy: Tieto žeriavy využívajú pojazd portálu po dvoch koľajniciach uložených na podlahe (resp. na úrovni terénu) alebo po kolesách. Sú vhodným riešením na manipuláciu s materiálom na väčších skladovacích plochách, kde nie je možné vybudovať žeriavovú dráhu. Portálové žeriavy na kolesách používajú podjazdové polyuretánové otočné kolesá, ktoré sú vybavené brzdovým systémom, čím zaisťujú bezpečnú manipuláciu. Dôležitá informácia je aj to, že z bezpečnostných dôvodov je zakázaný pohyb so žeriavom počas zaťaženia. Podľa konštrukcie sa rozlišujú portálové žeriavy na dráhe, portálové žeriavy na kolesách a poloportálové žeriavy. Jednonosníkové poloportálové žeriavy používajú na vlastnej žeriavovej dráhe pod inými typmi mostových žeriavov v druhej úrovni výrobnej haly a sú ideálnym riešením pre obsluhu viacerých pracovísk zároveň. Ďalším typom portálových žeriavov sú ľahké portálové žeriavy na kolieskach. Najväčšou výhodou týchto žeriavov je ich flexibilita a mobilita. Sú ideálnym riešením pre menšie pracoviská, kde je nutná manipulácia s bremenami a nie je možné stavať žeriavovú dráhu.
Otočné žeriavy: Pre pracovné stanice sú otočné žeriavy dobrými podporovateľmi pri zvládaní každodenného zaťaženia. Vďaka značnej variabilite veľkostí a typov stĺpových žeriavov je možné optimálne riešiť najrôznejšie požiadavky z hľadiska nosnosti, rozsahu otáčania (360° v závislosti od prevedenia) a vybavenia. Mobilné žeriavy umožňujú jednoduchý presun medzi rôznymi pracoviskami bez potreby demontáže a bez nutnosti trvalej inštalácie.
Ľahké žeriavové systémy: Tieto systémy predstavujú moderné, praktické a flexibilné zdvíhacie riešenie určené na manipuláciu s relatívne ľahkými bremenami. Zvyčajne sa skladajú z hliníkových alebo oceľových za studena tvarovaných profilov, čo umožňuje jednoduchú montáž a prispôsobenie špecifickým požiadavkám. Ľahká a plynulá manipulácia so žeriavovým systémom zaručuje menšie fyzické zaťaženie zamestnancov. Tieto zariadenia sú výnimočne vhodné na montážne a výrobné úlohy, do rozsiahlych typov prevádzok, od autodielní, lakovní, skladov, ale aj do strojárskych výroby. Modulárne profily ľahkých žeriavov umožňujú rozšírenie a úpravu nastavenia v budúcnosti, aby vyhovovali meniacim sa požiadavkám.
Konštrukcia a inštalácia žeriavových dráh
Firma Cralif, s.r.o. sa zaoberá výrobou priechodných lávok po celej dĺžke žeriavovej dráhy, ako aj servisných plošín umiestnených podľa požiadaviek zákazníka. Žeriavové dráhy sa vyrábajú pre mostové, portálové, podvesné žeriavy a pre pojazdné zdvíhadlá. Dráhu je možné nainštalovať na novú samonosnú oceľovú konštrukciu, na nové konzoly haly, ale aj na existujúcu konštrukciu, konzoly a stĺpy stavby.
Žeriavové dráhy, ak nie je dohodnuté inak, sa dodávajú vyhotovené a zmontované podľa EN 1090-3. Dodávajú sa natreté základným a vrchným náterom, pričom náteru obyčajne predchádza otryskanie oceľovej konštrukcie. Na nebezpečných miestach žeriava aj dráhy je výstražné žlto-čierne pruhovanie podľa STN 018012-1,2.
Súčasťou dodávky žeriava býva aj dodávka žeriavovej dráhy pre všetky typy žeriavov (mostových aj portálových), ak nie je súčasťou stavby haly. Žeriavové dráhy sa dodávajú ako samostatné nosníky, ktoré sa montujú na konzoly stĺpov haly alebo sa dodáva úplná žeriavová dráha spolu so stĺpmi. Súčasťou žeriavovej dráhy môžu byť revízne plošiny (revízne lávky), priechodzie lávky, výstupné rebríky (alebo schodištia), spojovací a kotviaci materiál.
Projektové príklady a rekonštrukcie
Poskytnuté informácie zahŕňajú aj rôzne príklady projektov a rekonštrukcií, ktoré ilustrujú komplexnosť a rozmanitosť aplikácií žeriavových dráh a súvisiacich konštrukcií:
Rekonštrukcia mostného objektu ponad železničnú vlečku: Existujúci trojpoľový mostný objekt s dĺžkou 90 m bude nahradený kompletne novým. Projekt zahŕňa kompletnú asanáciu nosnej konštrukcie a spodnej stavby, následne výstavbu nového mostného objektu so spodnou stavbou založenou na skupinách pilót. Súčasťou úprav bude aj výmena vozovky vrátane jej konštrukčných vrstiev z oboch strán mosta.
Rekonštrukcia oceľového železničného mosta: Existujúci oceľový železničný most bol dlhé roky odstavený až pokým sa nerozhodlo o jeho rekonštrukcii na most pre peších a cyklistov. Dvojpoľový mostný objekt má dĺžku 45,00 m a šírku 6,92 m. Rekonštrukcia spočívala vo výmene mostovky za plechobetónovú dosku s úpravami, opláštenie poškodených hlavných trámov a dobudovanie napojenia na most pre peších a cyklistov z okolitých chodníkov a cyklotrás. Úpravou prešla aj spodná stavba, ktorá bola z časti asanovaná a nahradená novou.
Rekonštrukcia dvojtrámového mosta pre Kaufland: Na základe požiadavky mesta Martin bola vypracovaná projektová dokumentácia rekonštrukcie dvojtrámového mosta s dĺžkou 53,00 m pre spoločnosť Kaufland Slovenská republika. Projektová dokumentácia obsahuje statický prepočet, projekt úpravy nosnej konštrukcie pre zobojsmernenie premávky a sanácie spodnej stavby. Pre vyriešenie dopravných problémov bude nutné asanovať časť konštrukcie mosta a vybudovať novú, z dôvodu zaistenia rozhľadu pre šoférov.
Rekonštrukcia miestnej cesty s mostným objektom: Projekt SO01 - miestna cesta zahŕňa výmenu vozovky v celkovej hrúbke 0,50 m.
Infraštruktúra v obytnom súbore v Detve: Spolu s obchodným partnerom ILVA s.r.o. boli autori infraštruktúry v obytnom súbore v meste Detva.
Rekonštrukcia existujúceho trojpoľového mosta v obci Dohňany: Predmetom zákazky je rekonštrukcia existujúceho trojpoľového mosta v nevyhovujúcom stavebno-technickom stave. Na moste sa vymení nosná konštrukcia - oceľové nosníky so spriahnutými panelmi, je navrhnutá sanácia opory a pilierov, mostného zvršku a sanácia priľahlého menšieho mostného objektu. Prvé mostné pole má dĺžku 5,5 m, bude nahradené železobetónovou doskou, druhé a tretie pole má 15,0 m, budú nahradené prefabrikovanými nosníkmi so spriahajúcou doskou.
Mostný objekt cez potok Vôdky: Predstavuje malý šikmý most s dĺžkou 5,80 m a šírkou 4,30 m. Z konštrukčného hľadiska sa jedná o doskový most. Spodnú stavbu tvorí dvojica opôr z prefabrikovaných blokov. Most sprístupňuje súkromný pozemok.
Projekt mosta cez Juríkov potok: Obsahuje návrh doskového mosta s tuhými vložkami HEB 360. Most je súčasťou infraštruktúry v lyžiarskom stredisku. Celková dĺžka mosta je 15,5 m, jeho šírka je 6,1 m. Projekt obsahuje návrh spodnej stavby, nosnej konštrukcie a úprav v okolí. Most sa napája na cestu spájajúcu obce Zákamenné a Oravská Lesná.
Most ponad Pivovarský potok: Predstavuje šikmý doskový most. Diagnostikou sa preukázalo, že mostný objekt si vyžaduje kompletnú rekonštrukciu, ktorá pozostávala z výmeny časti nosnej konštrukcie, sanácie podmytých opôr, sanácie oporného múru, priepustu, preložky pouličného osvetlenia a výmenu krycej vrstvy vozovky. Most sa nachádza na miestnej komunikácii vedúcej ku rekreačnej oblasti Martinské Hole.
Pasportizácia mostných objektov v obci Likavka: Predmetom odborného posudku je zdokumentovanie technického a stavebného stavu - pasport - mostných objektov v obci Likavka. Odborný posudok pojednával o 10 mostných objektoch. Záverom posudku bolo zhodnotenie naliehavosti opráv, so zohľadnením dostupnosti, obchádzkových trás objektov a s odhadom cenovej kalkulácie prípadnej rekonštrukcie.
Návrh nového zastávkového zálivu v obci Slovany: Obsahom projektu je návrh nového zastávkového zálivu na brehu potoka. Zastávkový záliv podopiera uholníkový gravitačný oporný múr v celkovej dĺžke 25,0 m. Oporný múr je rozdelený na 3 dilatačné celky, z toho jeden zakrivený - v oblúku, druhý podopierajúci zastávku a tretí podopierajúci chodník. Druhý celok tvorí základ pre murovanú zastávku, ležiacu nad potokom. Výška múrov je premenná, od 1,6 m do 1,4 m.
Projekt oporných múrov pre wellness Ovčín Jaseno: Rieši návrh 3 oporných múrov - uholníkové a gravitačný oporný múr. Múry podopierajú komunikáciu, svah a parkovisko prislúchajúce ku objektu wellness. Uholníkový oporný múr č.1 má výšku 3,4 m a celkovú dĺžku 12,0 m. Uholníkový oporný múr č.2 má výšku 2,3 m a celkovú dĺžku 15,0 m. Gravitačný oporný múr č.3 má celkovú výšku 32,3 m a výšku 4,1 m, podopiera svah. Oporné múry sú vedené v oblúkoch, rešpektujúc smerové vedenie komunikácie.
Gravitačný oporný múr dĺžky 33 m: Tvorí 5 dilatačných celkov, prispôsobených výškovým pomerom a trasou potoka. Výška múru je premenná od 2,4 m do 3,4 m. Múr podopiera skladovaciu plochu a parkovacie miesta.
Statický prepočet oceľového mosta ako žeriavovej dráhy: Predmetom subdodávky bol statický prepočet oceľového mosta, ktorý slúži ako žeriavová dráha pre žeriav s hradidlami. Jedná sa o portálový žeriav.
Mostný objekt spájajúci rodinné domy: Predstavuje doskový most s tuhými vložkami HEB 300. Most spája rodinné domy za potokom Ochodničanka a miestnu komunikáciu. Projekt riešil návrh spodnej stavby vrátane 4 rovnobežných mostných krídiel, nosnej konštrukcie a úprav okolia. Dĺžka mosta je 10,6 m, šírka mosta predstavuje 4,3 m.
Rekonštrukcia oceľovej lávky: Predmetom zákazky pre objednávateľa bola diagnostika oceľovej lávky a projekt jej rekonštrukcie. Dokumentácia riešila statický prepočet, rekonštrukciu, diagnostiku a skúšky materiálov. Lávka predstavuje zvislicovú priehradovú sústavu celkovej dĺžky 15,0 m. Rekonštrukcia predstavovala výmenu časti nosnej konštrukcie - priečniky, stuženie, výmenu mostného zvršku a sanáciu spodnej stavby. Lávka je súčasťou Vodného diela Žilina, preklenuje jej biokoridor.
Projekt mostného objektu v obci Oravská Poruba: Rieši návrh spodnej stavby, nosnej konštrukcie, mostného príslušenstva a dopravné napojenie mosta ponad potok.
Statický prepočet zaťažiteľnosti mosta: Predmetom subdodávky pre obchodného partnera bol statický prepočet zaťažiteľnosti existujúceho mosta ponad derivačný kanál v obci Sučany. Mostný objekt predstavuje dodatočne predpätú trámovú konštrukciu.
Statický prepočet a posúdenie oceľovej konštrukcie vzduchotechniky: Pre CONTINENTAL AUTOMOTIVE Zvolen.
Prepočet mostného objektu "Slimák": Na ul. Červenej armády v Martine.
Návrh modernizácie a rekonštrukcie lávky pre peších: V Martine, m.č.
Statický prepočet mostného objektu ponad rieku Nitra: Na ul.
Čítanie výkresov konštrukcie žeriavov
Schopnosť čítať výkresy konštrukcie žeriavov je nevyhnutná na zabezpečenie bezpečného a efektívneho používania žeriavov v rôznych prostrediach, ako sú továrne, sklady a staveniská. Pomáha predchádzať chybám počas inštalácie aj prevádzky a je kľúčová pre udržanie žeriavu v dobrom stave, identifikáciu opotrebenia kľúčových častí a usmernenie opráv alebo výmeny.
Pri návrhu žeriavu sa používa niekoľko typov výkresov na vizualizáciu a komunikáciu špecifikácií a funkčnosti žeriavu. Tieto výkresy pomáhajú pri plánovaní, konštrukcii a prevádzke žeriavu.
Koncepčné, predbežné, konštrukčné a výrobné výkresy: Tieto typy výkresov pokrývajú rôzne fázy návrhu a výroby žeriavu.
Pôdorysy (výkresy usporiadania): Tieto dvojrozmerné výkresy znázorňujú rozmiestnenie a umiestnenie žeriavových systémov v budove alebo zariadení. Ukazujú, ako žeriav zapadá do priestoru, vrátane jeho dráhového systému, dráh a okolitých oblastí. Poskytujú jasnú a presnú reprezentáciu polohy žeriavu, zvýrazňujú kritické oblasti, ako je dráhový systém a voľné zóny. Označujú dráhu, ktorú bude žeriav sledovať, a umožňujú identifikáciu rozmerov žeriavu (šírka, dĺžka, výška).
Výškové pohľady: Tieto pohľady znázorňujú vertikálne umiestnenie žeriavu a poskytujú kľúčové podrobnosti o výške žeriavu, svetlej výške a interakciách s konštrukciou budovy. Sú nevyhnutné na posúdenie vertikálnych vzdialeností, zabezpečenie súladu s výškovými obmedzeniami budovy a určenie výšky háku (výšky zdvihu) pre požadovanú nosnosť. Zohľadňujú sa aj bezpečnostné rezervy a zarovnanie strechy a nosníkov.
Pohľady v reze (prierezové rezy): Tieto výkresy zobrazujú "prerezanie" žeriavu a jeho komponentov, odhaľujúce vnútornú štruktúru a mechanické systémy. Ponúkajú detailný pohľad na umiestnenie kritických komponentov, ako je hlavný nosník, zdvíhacie zariadenie a motory. Pomáhajú zabezpečiť správne dimenzovanie a umiestnenie nosníkov, zobrazujú umiestnenie motorov, prevodoviek a hnacích hriadeľov, ako aj rozloženie zdvíhacieho zariadenia vrátane vozíka, kladkostroja a háku.

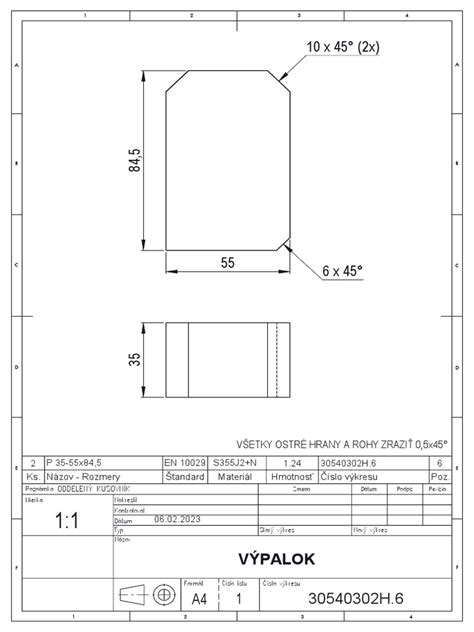

Detailné výkresy: Tieto výkresy sa zameriavajú na konkrétne časti alebo komponenty a poskytujú hĺbkový pohľad na veľkosť, materiál, výrobné procesy a montážne pokyny. Sú rozhodujúce pre premenu návrhov žeriavov na realitu, pretože poskytujú presnosť potrebnú na výrobu zložitých komponentov. Rozdeľujú každú časť na najmenšie prvky, čím zabezpečujú, že špecifikácie sú jasné pre výrobcov, zváračov a montážnikov. Zahŕňajú informácie o rozmeroch, toleranciách (povolené odchýlky vo veľkosti) a pokyny na rezanie, zváranie, montáž a dokončovacie procesy.
Dôležité aspekty pri čítaní výkresov:
- Mierka: Výkresy žeriavov sú často kreslené v mierke (napr. 1:100 alebo 1:200). Je dôležité overiť mierku a použiť pravítko mierky na presné meranie.
- Jednotky: Venujte pozornosť jednotkám merania (milimetre, metre).
- Notácie a symboly: Poskytujú informácie o materiáloch, povrchových úpravách, toleranciách a iných kľúčových vlastnostiach.
- Tolerancie: Určujú prípustnú odchýlku rozmerov komponentu a sú označené symbolmi (napr. ±0.5 mm).
- Nosnosť: Maximálna hmotnosť alebo sila, ktorú má žeriav bezpečne zdvihnúť, sa zvyčajne uvádza v tonách.
- Bezpečnostné prvky: Koncové spínače, ochrana proti preťaženiu a súlad s bezpečnostnými normami (OSHA, ISO 9001, EN 15011) sú kľúčové.
- Voľné zóny: Zabezpečenie dostatočnej vzdialenosti medzi pohyblivými časťami žeriavu a inými konštrukciami je nevyhnutné.
- Integrita konštrukcie: Správne ukotvenie žeriavu ku konštrukcii budovy je zásadné.
Pochopenie týchto rôznych typov výkresov konštrukcie žeriavov umožňuje lepšie orientovať sa v technických aspektoch plánovania, inštalácie a údržby žeriavov.
Údržba a životnosť žeriavových dráh
Žeriavové dráhy je nutné kontrolovať a udržiavať počas celej ich životnosti. Do služieb spadá aj zabezpečenie náhradných dielov na komponenty žeriavovej dráhy. Pravidelná údržba a včasné opravy zabezpečujú dlhú životnosť systému a predchádzajú neplánovaným výpadkom.
Záverom, žeriavové dráhy sú komplexné systémy, ktorých správny návrh, inštalácia a údržba sú kľúčové pre bezpečnú a efektívnu prevádzku v akomkoľvek priemyselnom prostredí. Vďaka modulárnym riešeniam a širokej škále dostupných typov žeriavov je možné nájsť optimálne riešenie pre každú aplikáciu.
