Uzemnenie, často nazývané aj "uzemňovací systém", je kľúčovou, no niekedy prehliadanou súčasťou elektrickej bezpečnosti, najmä v kontexte malých obytných zariadení (RVs), karavanov a iných mobilných domov. Správne uzemnenie zaisťuje, že elektrické spotrebiče fungujú efektívne a predovšetkým chráni osoby pred úrazom elektrickým prúdom. V tomto článku sa ponoríme do špecifík uzemnenia v malých obytných zariadeniach, od základných princípov až po pokročilé úvahy, s cieľom poskytnúť komplexné pochopenie tejto životne dôležitej funkcie.
Základné princípy uzemnenia

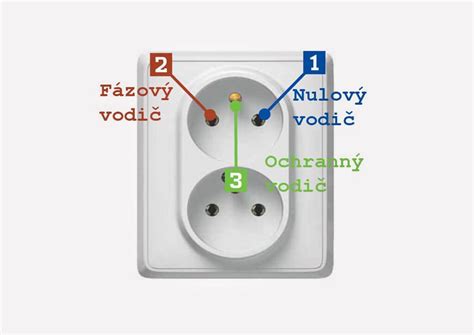

Uzemnenie je v podstate bezpečnostný mechanizmus. Jeho primárnou úlohou je poskytnúť bezpečnú cestu pre elektrický prúd v prípade poruchy. V bežnej prevádzke preteká prúd od zdroja k spotrebiču a späť k zdroju cez "horúci" (fázový) vodič a "neutrálny" (nulový) vodič. Kovové časti spotrebičov, ktoré nie sú pod napätím, sú pripojené k uzemňovaciemu vodiču. Tento vodič je zase spojený s hlavným uzemňovacím systémom vozidla a v konečnom dôsledku, pri pripojení k externému zdroju, s uzemnením elektrickej siete.
Ak dôjde k poruche, napríklad sa uvoľní horúci vodič a dotkne sa kovového krytu spotrebiča, bez uzemnenia by sa tento kryt stal živým. Osoba, ktorá by sa ho dotkla, by sa stala cestou pre prúd do zeme, čo by mohlo viesť k vážnemu úrazu alebo smrti. S funkčným uzemnením však prúd z poruchy okamžite preteká cez uzemňovací vodič späť k zdroju. Táto veľká záťaž spôsobí vypnutie ističa alebo prepálenie poistky, čím sa preruší dodávka elektrického prúdu a eliminuje sa nebezpečenstvo.
Uzemnenie v mobilných obytných zariadeniach: Špecifické výzvy
Malé obytné zariadenia predstavujú jedinečné výzvy pre systémy uzemnenia v porovnaní s tradičnými domami. Tieto vozidlá sú mobilné a často sa pripájajú k rôznym externým zdrojom elektrickej energie, ako sú kempingové prípojky, generátory alebo sa spoliehajú na vlastné batériové systémy. Každý z týchto scenárov si vyžaduje špecifické úvahy týkajúce sa uzemnenia.
Pripojenie k externým zdrojom
Keď je RV pripojené k externému zdroju 120V/240V (napríklad v kempe), uzemňovací vodič v napájacom kábli RV by mal byť spojený s uzemňovacím systémom kempingovej prípojky. Tým sa pripojí celé kovové šasi RV k zemi, čo je kritické pre bezpečnosť. Problém nastáva, ak prípojka v kempe nie je správne uzemnená. V takom prípade môže byť kovové šasi RV "mŕtvo uzemnené" (floating ground), čo znamená, že nie je pripojené k zemi. Ak potom dôjde k poruche v RV, ktorá by mala byť odvodená cez uzemnenie, nemusí sa istič vypnúť a osoby v RV sú v nebezpečenstve.
Existujú špecializované testery zásuviek, ktoré možno použiť na kontrolu správneho uzemnenia pred pripojením RV. Tieto zariadenia signalizujú problémy, ako je chýbajúce uzemnenie alebo obrátené polarity, čím umožňujú riešiť problémy pred pripojením RV.
Použitie generátorov
Pri použití prenosného generátora na napájanie RV je dôležité pochopiť jeho uzemňovací systém. Niektoré generátory sú "plávajúce" (nie sú uzemnené k zemi), zatiaľ čo iné majú uzemňovaciu skrutku. Ak generátor nemá uzemňovaciu skrutku, je často potrebné vytvoriť dočasné uzemnenie pomocou uzemňovacej tyče zatlačenej do zeme a pripojením k uzemňovacej svorke generátora. Toto je dôležité najmä v prípadoch, keď RV používa prenosný generátor ako primárny zdroj napájania bez pripojenia k externému zdroju.
Vnútorné systémy RV
Vo vnútri RV sú všetky kovové kryty spotrebičov a kovové konštrukcie, ktoré by mohli prísť do kontaktu s elektrickými časťami, spojené s uzemňovacím vodičom. Tento vodič je zvyčajne zelený alebo zeleno-žltý. Je dôležité, aby všetky elektrické komponenty v RV boli správne zapojené a aby uzemňovacie vodiče boli pevne pripojené ku všetkým príslušným svorkám.
Koncepty súbežného uzemnenia a oddelenia
Pri prevádzke RV na batériový systém (DC 12V) je situácia odlišná. Systémy s jedným akumulátorom (single-battery systems) majú zvyčajne jeden pól (záporný) spojený s kovovým šasi vozidla. Toto šasi potom slúži ako "zem" pre nízkonapäťové systémy. Všetky DC spotrebiče sú pripojené medzi kladný a záporný pól batérie, pričom záporný pól je spojený so šasi.
Pri prevádzke s dvoma akumulátormi (two-battery systems), najmä ak jeden slúži na štartovanie motora a druhý na obytnú časť, je situácia zložitejšia. Uzemnenie môže byť realizované rôznymi spôsobmi, vrátane pripojenia oboch záporných pólov k šasi, alebo použitia izolovaných systémov.
Častým zdrojom nejasností je koncept "súbežného uzemnenia" (bonded ground) a "izolovaného uzemnenia" (isolated ground). V tradičných domových systémoch sú neutrálny a zemný vodič spojené (bonded) v hlavnom rozvádzači. Toto spájanie je kľúčové pre správnu funkciu ističov a ochranu pred prepätím. V RV však toto pravidlo môže byť odlišné, najmä pri prevádzke na generátor alebo pri použití meniča (inverter).
Niektorí výrobcovia RV izolujú zemný vodič od neutrálneho vodiča, keď je RV napájané z batérie a meniča, a spájajú ich až vtedy, keď je RV pripojené k externému zdroju AC. Tento prístup má za cieľ predchádzať "zemným slučkám" (ground loops), ktoré môžu spôsobiť šum v audio/video zariadeniach a v niektorých prípadoch aj bezpečnostné riziká. Iní výrobcovia môžu mať uzemnenie natrvalo spojené so šasi. Je nevyhnutné pochopiť konkrétne zapojenie vášho RV.
Riešenie bežných problémov s uzemnením
Jedným z najčastejších problémov, s ktorými sa majitelia RV stretávajú, je absencia uzemnenia pri pripojení k externému zdroju. Ako už bolo spomenuté, testery zásuviek sú neoceniteľným nástrojom na identifikáciu tohto problému. Ak je zistený problém, je dôležité ho riešiť pred pripojením RV. To môže zahŕňať kontaktovanie prevádzkovateľa kempingu alebo presunutie RV na iné miesto s riadne fungujúcim uzemnením.
Ďalším problémom môže byť nesprávne zapojenie vnútri RV. Uvoľnené spoje, skorodované vodiče alebo nesprávne pripojené uzemňovacie vodiče môžu znížiť účinnosť uzemňovacieho systému. Pravidelná kontrola a údržba elektrického systému RV, vrátane uzemňovacích spojov, je preto kľúčová.
Prepäťová ochrana a uzemnenie
Zatiaľ čo uzemnenie primárne slúži na ochranu pred úrazom elektrickým prúdom, je tiež dôležité pre správnu funkciu prepäťových chráničov. Tieto zariadenia, ktoré chránia citlivú elektroniku RV pred poškodením spôsobeným prepätím v sieti (napríklad pri búrkach alebo nestabilnej dodávke elektriny), sa spoliehajú na funkčné uzemnenie na odvádzanie prebytočnej energie do zeme. Bez riadneho uzemnenia môže byť účinnosť prepäťovej ochrany výrazne obmedzená.
Dôležitosť profesionálnej inštalácie a údržby
Vzhľadom na komplexnosť elektrických systémov, najmä v mobilných zariadeniach, je vždy odporúčané, aby akékoľvek práce na elektrickom systéme RV, vrátane úprav uzemnenia, vykonával kvalifikovaný a skúsený technik. Nesprávne zapojenie môže nielenže viesť k bezpečnostným rizikám, ale aj k poškodeniu drahých spotrebičov a samotného RV.
Pravidelné kontroly elektrického systému, vrátane vizuálnej kontroly uzemňovacích vodičov, spojov a pripojení, by mali byť súčasťou pravidelnej údržby RV. Okrem toho, je dôležité oboznámiť sa s konkrétnym elektrickým systémom vášho RV, vrátane toho, ako je uzemnenie riešené v rôznych prevádzkových režimoch (pripojenie k sieti, generátor, batéria).
Zhrnutie: Bezpečnosť na prvom mieste
Uzemnenie v malých obytných zariadeniach je oveľa viac než len "niečo, čo tam je". Je to aktívny bezpečnostný prvok, ktorý vyžaduje pochopenie a náležitú pozornosť. Správne uzemnenie pri pripojení k externým zdrojom, správne zapojenie vnútorných systémov a pochopenie rozdielov medzi DC a AC uzemnením sú kľúčové pre zaistenie bezpečnosti osôb a ochrany zariadenia. Ignorovanie alebo nesprávne pochopenie uzemňovacieho systému môže mať vážne dôsledky. Vždy uprednostnite bezpečnosť a v prípade pochybností vyhľadajte odbornú pomoc.
