Moderné izbové termostaty predstavujú elegantné a funkčné riešenie pre riadenie vykurovacích systémov. Ich cieľom je zabezpečiť nielen tepelnú pohodu v domácnosti, ale aj optimalizovať spotrebu energií. Zapojenie izbového termostatu k plynovému kotlu Protherm, najmä k starším modelom, však môže priniesť určité otázky a výzvy. Tento článok sa zameria na detailné vysvetlenie procesu, od základných princípov až po špecifické postupy pre rôzne typy kotlov Protherm, pričom využijeme informácie z poskytnutých zdrojov.
Základné princípy pripojenia izbového termostatu
V podstate každý kotol, vrátane tých od spoločnosti Protherm, funguje aj bez externého termostatu alebo vonkajšieho čidla. Kotol sám osebe vie regulovať svoju prevádzku na základe vnútorných parametrov. Pripojenie izbového termostatu však umožňuje sofistikovanejšie riadenie, ktoré reaguje na skutočnú teplotu v obytných priestoroch a nie len na parametre samotného kotla.

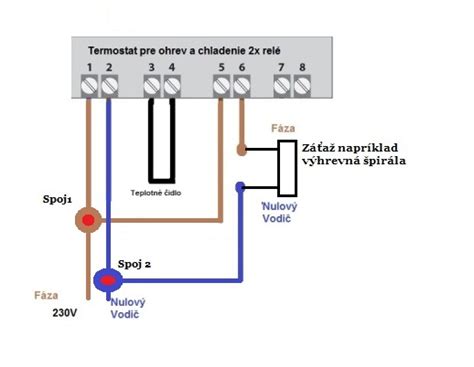

Hlavnou funkciou izbového termostatu je sprostredkovať kotlu informáciu o požadovanej teplote v miestnosti. Keď teplota klesne pod nastavenú hodnotu, termostat vyšle signál na spustenie kotla. Keď sa dosiahne požadovaná teplota, termostat signál zastaví. Toto základné fungovanie zabezpečuje pripojenie cez reléový výstup izbového termostatu na vstupné svorky kotla.
Ako funguje termostat pre začiatočníkov
Typy pripojenia a komunikácie
Existujú rôzne spôsoby, ako môže izbový termostat komunikovať s kotlom. Najbežnejšie sú:
Dvojstavový regulátor (ON/OFF): Toto je najjednoduchší typ pripojenia, kde termostat jednoducho otvára alebo zatvára obvod. Tento typ pripojenia, aj keď funkčný, môže skracovať životnosť kotla a zvyšovať spotrebu plynu, pretože kotol pracuje v režime "všetko alebo nič" bez plynulej modulácie výkonu. Pripojenie sa zvyčajne realizuje na svorky označené ako RT24V, kde sa COM a NO svorky termostatu prepoja s týmito vstupmi. Napájanie termostatu, ktoré môže byť 24V alebo 230V, sa pripája na príslušné svorky termostatu (L-N).
eBUS komunikácia: Ide o pokročilejší komunikačný protokol, ktorý umožňuje obojsmernú komunikáciu medzi kotlom a regulátorom. Tento systém vyžaduje špecifické regulátory s podporou eBUS. Výhodou je lepšia diagnostika a možnosť detailnejšieho nastavenia parametrov. Na pripojenie eBUS regulátora sú v kotle vyhradené špeciálne svorky.
OpenTherm komunikácia: Podobne ako eBUS, aj OpenTherm je komunikačný protokol, ktorý umožňuje inteligentnejšiu reguláciu. Rozdiel medzi eBUS a OpenTherm spočíva v ich štruktúre a kompatibilite - sú to odlišné systémy, ktoré vyžadujú zodpovedajúce regulátory.
Špecifické pripojenie k modelom Protherm
V poskytnutých informáciách sa často opakujú dotazy na konkrétne modely kotlov Protherm a kompatibilitu s rôznymi termostatmi. Je dôležité rozlišovať medzi staršími a novšími modelmi, ako aj medzi plynovými a elektrickými kotlami.
Kotly Protherm Panther, Leopard, Raja, Ray
Pre tieto modely je častokrát k dispozícii pripojenie cez dvojlinkový kábel k termostatu. Staršie verzie kotlov Protherm Panther (napr. Panther 24 KTV/KOV, Panther 12 KTO, Panther 24 KOO-ZP) môžu mať na základnej doske svorky pre pripojenie izbového termostatu. V niektorých prípadoch môžu byť tieto svorky stále "zopnuté" (skratované), čo je potrebné vyriešiť odstránením prepojky a pripojením termostatu.
Protherm Panther 24 KOO-ZP: Pri tomto modeli sa stretávame s potrebou pripojiť klasický 3-káblový manuálny termostat. Kotol má pod krytom dve skrinky: jednu označenú 24V a druhú 230V. Manuálne termostaty, ktoré spínajú od 0 do 230V, sa zvyčajne pripájajú na svorky RT24V (COM a NO na termostate sa prepoja s týmito vstupmi). Napájanie termostatu (230V) sa pripája na L a N svorky termostatu. V prípade podlahového vykurovania je potrebné zohľadniť aj ďalšie svorky (napr. X18) pre zaistenie bezpečnej prevádzky podlahy.
Protherm Ray 18K: Pre tento model s vodným podlahovým vykurovaním a 9 okruhmi je možné inštalovať inteligentné termostaty s WiFi pripojením, ktoré umožňujú diaľkové ovládanie a automatizáciu.
Protherm Raja 9 kW a Protherm Leopard 24 BTV: Pre tieto kotly je možné použiť rôzne typy termostatov. Pri staršom bezdrôtovom termostate T105 VF je vhodné zvážiť moderné náhrady. Pri Leopard 24 BTV, ak sú vstupy pre termostat stále zopnuté aj po odstránení klemy, je potrebné hľadať alternatívne riešenie alebo konzultovať s odborníkom.
Kotly Protherm Gepard
Pre kotol Protherm Gepard je možné použiť aj termostat inej značky, napríklad Euroster Q7, nielen originálny Protherm termostat.
Kotly Protherm Medveď (30 KLOM, 30 KLO)
Pre staršie modely kotlov Protherm Medveď (napr. Medveď 30 KLOM z roku 2012) je vhodný programovateľný regulátor Protherm Exacontrol 7. Tento regulátor umožňuje ako programovanie, tak aj klasické manuálne nastavenie teploty. Pre kotly Medveď 30 KLO je tiež možné pripojiť bezdrôtový termostat.
Kotly Protherm Lev (LEV 28 KKO)
Pre kotol Protherm LEV 28 KKO je možné pripojiť originálne regulácie Protherm Thermolink RC a Protherm snímač vonkajšej teploty pre ekvitermickú reguláciu. Je možné použiť aj bezdrôtový termostat, ak je pôvodný termostat na nevhodnom mieste. Pre tento kotol je možné pripojiť aj termostat značky Vaillant, ale je dôležité overiť kompatibilitu. Pre starší kotol LEV 28 KKO (rok 2009) je možné pripojiť bezdrôtový termostat.
Kotly Protherm Tiger
Pre kotol Protherm Tiger (plynový) je dôležité rozlišovať medzi staršími a kondenzačnými verziami.
Protherm Tiger 24 KOO-ZP: Ako bolo spomenuté vyššie, pre tento model je možné pripojiť klasický 3-káblový manuálny termostat.
Protherm Tiger condens 25 KKO / Tiger condens 25kkz42: Pre tieto kondenzačné kotly je nutné použiť špecifické regulátory, ako napríklad Protherm Thermolink P2, Thermolink LUX alebo Thermolink RC. Regulátor Thermolink P2 sa zapája cez tri káble. Nie je možné pripojiť termostat Emos SARV 105, pretože tento termostat nie je kompatibilný s kotlami Protherm Tiger Condens.
Výber vhodného termostatu
Pri výbere termostatu je dôležité zvážiť niekoľko faktorov:
- Kompatibilita s kotlom: Toto je najdôležitejší faktor. Je potrebné skontrolovať, či je daný termostat určený pre váš konkrétny model kotla Protherm. Niektoré univerzálne termostaty, ako napríklad značky Salus, Emos, Avansa, alebo Vaillant, môžu byť kompatibilné, ale vždy je lepšie to overiť.
- Typ komunikácie: Rozhodnite sa, či preferujete drôtové alebo bezdrôtové pripojenie. Bezdrôtové termostaty ponúkajú väčšiu flexibilitu pri umiestnení.
- Funkcie: Moderné termostaty ponúkajú širokú škálu funkcií:
- Manuálny režim: Umožňuje nastaviť jednu konštantnú teplotu.
- Deň/Noc režim: Umožňuje nastaviť dve rôzne teploty pre deň a noc.
- Programovanie: Možnosť naprogramovať celý týždeň s rôznymi teplotami pre každý deň a hodinu.
- Dovolenkový režim: Udržiava nízku teplotu počas vašej neprítomnosti.
- Optimum Start: Termostat sa učí zotrvačnosti domu a systému a spúšťa kúrenie s predstihom.
- Snímač teploty podlahy: Dodatočná funkcia pre presnejšiu reguláciu podlahového vykurovania.
- WiFi/Smart funkcie: Umožňujú diaľkové ovládanie cez smartfón a integráciu do inteligentnej domácnosti.
- Cena: Ceny termostatov sa líšia v závislosti od značky, funkcií a typu pripojenia.
Dôležité upozornenia a rady
- Návody: Aj keď ich radi nečítame, návody na použitie a inštaláciu sú kľúčové pre správne zapojenie a funkčnosť. V prípade nejasností v manuáloch, ako napríklad pri označení svoriek +/- na staršom termostate, je potrebné hľadať ďalšie informácie alebo sa obrátiť na odborníka.
- Odborná montáž: V prípade pochybností alebo ak si nie ste istí svojimi technickými schopnosťami, odporúča sa zveriť inštaláciu izbového termostatu kvalifikovanému elektrikárovi alebo servisnému technikovi. Niektoré kotly vyžadujú spustenie a overenie funkčnosti odborníkom s oprávnením od výrobcu.
- Napájanie termostatu: Uistite sa, že máte správne napájanie pre termostat (24V alebo 230V) a že je pripojené na správne svorky.
- Dvojtarifný odber: Ak máte dvojtarifný odber elektrickej energie (nočný a vysoká tarifa), je potrebné zohľadniť túto skutočnosť pri programovaní termostatu, aby kotol nekúril počas vysokej tarify, ak to nie je žiaduce.
- Pôvodný regulátor: Pri výbere nového termostatu je dôležité vedieť, aký pôvodný regulátor bol pri kotle používaný, pretože to môže ovplyvniť výber kompatibilnej náhrady.
- Kondenzačné kotly a regulácie: Pre nové kondenzačné kotly Protherm sú už v ponuke len kondenzačné kotly. Je dôležité použiť regulácie kompatibilné s týmito modernými kotlami.
- Modulácia výkonu: Pri pripájaní jednoduchých ON/OFF termostatov k moderným kotlom, ktoré podporujú moduláciu výkonu, môžete prísť o túto výhodu, čo môže viesť k neefektívnejšej prevádzke a vyššej spotrebe. V takýchto prípadoch je vhodnejšie použiť termostat s komunikačným protokolom ako eBUS alebo OpenTherm.
Správne zapojenie a nastavenie izbového termostatu k vášmu kotlu Protherm je kľúčom k dosiahnutiu optimálneho tepelného komfortu a úspory energií. Vždy postupujte s rozvahou a v prípade nejasností vyhľadajte odbornú pomoc.
