Kalové čerpadlá sú nepostrádateľnými pomocníkmi v situáciách, kde je potrebné odčerpávať silne znečistenú vodu, bahno, piesok, či dokonca splašky. Ich robustná konštrukcia a špecializovaný dizajn im umožňujú zvládať aj tie najnáročnejšie podmienky. Aby však kalové čerpadlo slúžilo spoľahlivo a dlho, je kľúčové nielen jeho správne umiestnenie, ale aj dodržiavanie presných postupov pri jeho prevádzke a údržbe. Tento článok sa detailne venuje všetkým aspektom správneho nasadenia a fungovania kalového čerpadla, od predprevádzkovej kontroly až po dlhodobú údržbu, s cieľom maximalizovať jeho výkon a predĺžiť jeho životnosť.
Výber a typy kalových čerpadiel: Prvý krok k správnemu umiestneniu
Pred samotným umiestnením kalového čerpadla je nevyhnutné zvoliť vhodný typ pre danú aplikáciu. Kalové čerpadlá sa delia do dvoch základných skupín: ponorné a povrchové.
Ponorné kalové čerpadlá sa umiestňujú priamo do odčerpávanej kvapaliny. Ich hlavnou výhodou je, že sacia hĺbka nie je limitujúcim faktorom, pretože čerpadlo pracuje ponorené priamo v zdroji vody. Môžu byť ponorené až na dno čerpanej nádrže. Pri výbere ponorných modelov je často odporúčané zvoliť tie s plavákovým spínačom. Plavák funguje ako ochranný mechanizmus, ktorý monitoruje minimálnu hladinu vody a automaticky vypne čerpadlo, akonáhle je táto hladina dosiahnutá, čím sa predchádza práci na sucho a prehriatiu motora. Tieto čerpadlá sú ideálne pre septiky, žumpy, pivnice po záplavách, či na odčerpávanie vody z bazénov alebo jazierok.
Povrchové kalové čerpadlá sú určené na inštaláciu na súši, nad hladinou čerpanej vody. Pre tento typ je kľúčová maximálna sacia hĺbka, ktorá udáva, z akej maximálnej hĺbky môže čerpadlo vodu nasávať. Tieto čerpadlá sú často výkonnejšie a nachádzajú svoje uplatnenie skôr v priemyselnom využívaní alebo pri rozsiahlejších odčerpávacích prácach, kde je potrebný vyšší prietok. Často sú poháňané benzínovým motorom, čo umožňuje ich použitie aj na miestach bez prístupu k elektrickej sieti.
Okrem základného delenia na ponorné a povrchové existujú aj špecializované typy kalových čerpadiel:
- Drenážne čerpadlo: Vhodné na odčerpávanie menej znečistenej vody, ako je riečna, dažďová alebo odpadová voda bez väčších nečistôt. Ideálne na čerpanie vody z potokov, riek alebo pri odvodňovaní pivníc.
- Čerpadlo na fekálie: Určené na odčerpávanie fekálií a splaškov. Často sú vybavené rezacím zariadením, ktoré nečistoty najprv rozdrví, čím chráni čerpadlo pred poškodením.
- Čerpadlo do septiku: Jedno z najpoužívanejších, určené na odčerpávanie nádrží, septikov a žúmp. Často sú pripojené k kanalizácii a vybavené plavákovým spínačom pre automatickú prevádzku.
- Prečerpávacie zariadenie: Slúži na prečerpávanie odpadu z nižších polôh do kanalizácie alebo septiku, napríklad z toaliet, spŕch či umývadiel.
Pri výbere je tiež dôležité zvážiť druh pohonu - elektrický pohon je tichší a má nižšie prevádzkové náklady, zatiaľ čo benzínový pohon poskytuje väčšiu mobilitu.
Technické parametre pri výbere
Kľúčové parametre, na ktoré je potrebné sa zamerať pri výbere akéhokoľvek kalového čerpadla, zahŕňajú:
- Maximálny prietok: Udáva množstvo vody, ktoré čerpadlo dokáže prečerpať za jednotku času (napr. litrov za hodinu). Hodnoty udávané výrobcami sú často ideálne a reálny prietok môže byť nižší v závislosti od výtlaku a odporu potrubia.
- Maximálny výtlak: Určuje maximálnu výšku, do ktorej je čerpadlo schopné vodu vytlačiť (merané v metroch). Pri povrchových čerpadlách sa k výtlaku pripočítava maximálna sacia hĺbka.
- Maximálna veľkosť častíc: Definuje priemer častíc, ktoré čerpadlo dokáže bez poškodenia prepustiť. Výkonné kalové čerpadlá s rezacím mechanizmom dokážu spracovať častice až do veľkosti 7,5 cm.
- Sacia hĺbka (pre povrchové čerpadlá): Maximálna hĺbka, z ktorej je čerpadlo schopné vodu nasávať.
- Maximálna hĺbka ponoru (pre ponorné čerpadlá): Maximálna hĺbka, do ktorej môže byť čerpadlo ponorené.
Predprevádzková kontrola a spustenie kalového čerpadla: Krok za krokom k bezpečnej prevádzke
Správne spustenie kalového čerpadla je rovnako dôležité ako jeho výber. Dodržiavanie stanovených postupov minimalizuje riziko poškodenia zariadenia a zabezpečuje jeho efektívnu funkciu.
Podmienky pre spustenie kalového čerpadla:
- Bežná kontrola čerpadla: Pred každým spustením je nevyhnutné skontrolovať čerpadlo kalu podľa bežných požiadaviek na kontrolu čerpadla. To zahŕňa vizuálnu obhliadku, kontrolu tesnení a celkového stavu zariadenia.
- Stav zariadení: Potvrdzuje sa, že čerpadlo kalu a zahusťovadlo (ak je relevantné) boli otvorené a uzavreté podľa potreby.
- Hladina a čistota: Skontrolujte, či v bazéne (alebo nádrži) nie sú žiadne nečistoty, ktoré by mohli upchať nasávanie, a či hladina vody je dostatočná, minimálne 1,2 metra, aby sa zabezpečilo správne nasávanie a chladenie.
- Prídavné zariadenia: Skontrolujte, či bol spustený príslušný miešadlo kalového čerpadla (ak je nainštalované) a či pracuje normálne. Miešadlo pomáha udržiavať kal v suspendovanom stave, čím predchádza jeho usadzovaniu na dne.
- Nastavenie frekvenčného meniča: Ak je čerpadlo vybavené frekvenčným meničom, nastavte jeho frekvenciu na menej ako 10 %. Toto umožňuje postupné zvyšovanie výkonu a zabraňuje nárazovému zaťaženiu.
- Postupné spustenie: Spustite čerpadlo kalu prostredníctvom riadiaceho systému (napr. DCS) a po úplnom otvorení výstupného ventilu pomaly nastavte frekvenciu frekvenčného meniča. Cieľom je dosiahnuť objem vody v bazéne na opätovné použitie alebo požadovaný prietok.
- Monitorovanie prevádzky: Po zaistení normálnej prevádzky je nevyhnutné venovať pozornosť koordinácii odpadových vôd čerpadla kalu s čerpadlom na opätovné použitie a tiež sledovať teplotu vody odsávača trosky.
Ladění a obsluha úprav čerpadla
Skúšobný nábeh čerpadla na kal musí spĺňať nasledujúce požiadavky, ktoré sú zásadné pre jeho správne fungovanie a dlhodobú spoľahlivosť:
- Smer otáčania: Smer riadenia hnacieho motora musí byť rovnaký ako smer otáčania čerpadla, aby sa predišlo poškodeniu mechanických častí.
- Mechanická integrita: Každá pevná prípojná časť nesmie byť uvoľnená. Špecifikácia a množstvo maziva použitého na každú mazaciu časť musí spĺňať požiadavky technickej dokumentácie zariadenia.
- Predmazanie: Časti s požiadavkami na predmazanie musia byť predmazané v súlade s predpismi, aby sa zabezpečilo ich plynulé rozbehnutie a znížilo sa opotrebovanie.
- Indikačné a ochranné zariadenia: Všetky indikačné prístroje a bezpečnostné ochranné zariadenia musia byť citlivé, presné a spoľahlivé.
- Otočný mechanizmus: Otočný mechanizmus musí byť flexibilný a nesmie vykazovať žiadne abnormálne javy počas chodu.
- Príprava na prevádzku pri vysokých teplotách: Čerpadlo s vysokou teplotou by sa malo pred spustením predhriať. Teplota by sa mala zvyšovať rovnomerne a jej nárast by nemal presiahnuť stanovenú hodnotu za hodinu. Teplotný rozdiel medzi povrchom čerpadla a procesnou rúrou s prívodom pracovného média by nemal byť väčší ako stanovená hodnota (napr. 40 °C).
- Systémy na elimináciu tepelného vplyvu: Je potrebné nastaviť prípojné zariadenie na elimináciu vplyvu nárastu teploty a zariadenie obtokového pripojenia na zabezpečenie chladiacej vody.
Prevádzka kalového čerpadla: Dôležité body, na ktoré treba dohliadať
Počas prevádzky kalového čerpadla je nevyhnutné venovať pozornosť niekoľkým kľúčovým aspektom, ktoré priamo ovplyvňujú jeho výkon, životnosť a bezpečnosť.
Kalové čerpadlá
Zákazy a obmedzenia:
- Prevádzka bez vody: Je prísne zakázané prevádzkovať čerpadlo bez prítomnosti vody. Práca na sucho môže viesť k prehriatiu a vážnemu poškodeniu mechanických častí, najmä tesnení a obežného kolesa.
- Obmedzenie prietoku: Neupravujte prívod tak, aby sa znížil výtok pod minimálnu povolenú hodnotu, a neoperujte pri príliš nízkom prietoku. Príliš nízky prietok môže viesť k prehrievaniu čerpadla a k usadzovaniu pevných častíc v jeho vnútri.
Monitorovanie a údržba počas prevádzky:
- Tesnenie hriadeľa: Monitorujte proces činnosti a úplne zabráňte úniku z upchávkovej komory (skrinky na plnku). Pri výmene upchávky používajte vždy novú plnku a dbajte na jej správne nastavenie.
- Chladenie a mazanie: Zabezpečte dostatočný prietok vody na mechanické splachovanie tesnenia. Pre ložisko chladené vodou je zakázaný nadmerný prietok vody, ktorý by mohol spôsobiť jeho poškodenie. Nepoužívajte príliš veľa maziva, pretože to môže viesť k jeho prehrievaniu a zaneseniu.
- Prevádzkové záznamy: Kontrolujte čerpadlo podľa odporúčaného cyklu a vypracujte prevádzkové záznamy. Tieto záznamy by mali zahŕňať prevádzkový čas, nastavenie a výmenu balenia (upchávky), pridanie maziva a iné udržiavacie opatrenia a ich čas.
- Pravidelné meranie: Pravidelne merajte a zaznamenávajte sací a výtlačný tlak, prietok, príkon, teplotu umývacej kvapaliny a ložiska, ako aj vibrácie odstredivého čerpadla. Tieto údaje sú kľúčové pre včasné odhalenie potenciálnych problémov.
Faktory ovplyvňujúce opotrebovanie kalového čerpadla
Životnosť kalového čerpadla je ovplyvnená radou faktorov, ktoré súvisia s jeho konštrukciou, materiálmi a prevádzkovými podmienkami. Pochopenie týchto faktorov je kľúčové pre výber vhodného čerpadla a pre minimalizáciu jeho opotrebovania.
Hlavné faktory opotrebovania:
- Dielektrické vlastnosti: Vlastnosti materiálu čerpadla a čerpanej kvapaliny, ktoré ovplyvňujú chemickú a mechanickú odolnosť.
- Vlastnosti materiálu: Tvrdosť, pevnosť, odolnosť voči korózii a abrazívnemu opotrebovaniu použitých materiálov.
- Interakcia medzi abrazívom a materiálom: Mechanické pôsobenie pevných častíc v čerpanej kvapaline na povrchy čerpadla.
Hlavnými spôsobmi, ako zlepšiť životnosť častí prietoku čerpadla, sú primeraný výber materiálu, primeraný výber typu čerpadla a zlepšenie hydraulického dizajnu.

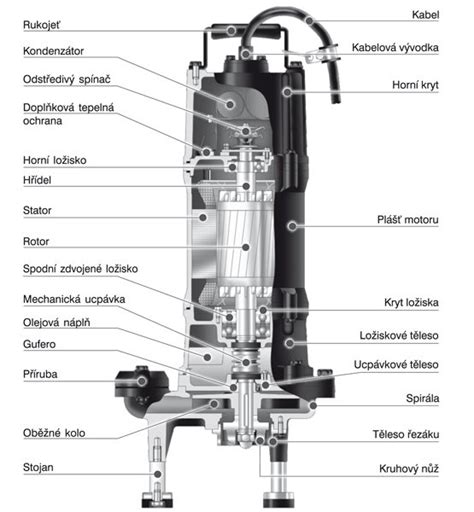

Opotrebenie častí čerpadla:
Obežné koleso je najvážnejšie opotrebovanou časťou kalového čerpadla pri čerpaní zmesi tuhých kvapalín, po ktorej nasleduje teleso čerpadla, pošva alebo ochranné dosky. Opotrebenie čerpadla závisí od vnútorného vzťahu medzi nasledujúcimi parametrami:
- Reologické vlastnosti zmesi: Viskozita a správanie čerpanej kvapaliny.
- Charakteristiky pevných častíc: Veľkosť, tvar, tvrdosť a hustota pevných častíc v kvapaline.
- Štruktúra a parametre čerpadla: Konštrukcia obežného kolesa, telesa čerpadla a ďalších komponentov.
- Prevádzkové otáčky: Rýchlosť čerpadla alebo obvodová rýchlosť obežného kolesa.
- Výkon materiálov čerpadla: Tvrdosť, pevnosť (predĺženie, odolnosť voči kyselinám a zásadám, tepelná odolnosť).
Medzi faktormi ovplyvňujúcimi životnosť kalového čerpadla je prvým výkon materiálov, druhým sú stredné charakteristiky (vlastnosti čerpanej kvapaliny), treťou je konštrukcia a hydraulické parametre kalového čerpadla, a prevádzkové podmienky sú posledné.
Údržba kalového čerpadla: Zabezpečenie dlhodobej funkčnosti
Pravidelná a správna údržba je nevyhnutná pre zabezpečenie dlhodobej funkčnosti a spoľahlivosti kalového čerpadla. Ignorovanie údržbových pokynov môže viesť k predčasnému zlyhaniu zariadenia a k nákladným opravám.
Kľúčové body údržby:
- Ložiská a tesnenia: Tlak vody a množstvo vody pre ložiská by mali spĺňať požiadavky. Tesnosť upchávky by sa mala kedykoľvek upraviť (alebo vymeniť), aby sa zabránilo úniku kalu z tesnenia hriadeľa. Včas vymeňte puzdro hriadeľa, ak je poškodené. Pri výmene ložiska sa uistite, že v zostave ložiska nie je prach a mazací olej je čistý. Teplota ložiska by nemala presiahnuť 60-65 °C a maximálna teplota by nemala presiahnuť 75 °C.
- Spojka motora a čerpadla: Aby sa zabezpečila koaxialita čerpadla s motorom, zaistite celistvosť a správnosť elastickej podložky v spojke a vymeňte ju včas po poškodení.
- Inštalácia a upevnenie: Uistite sa, že komponenty kalového čerpadla a potrubný systém sú správne, pevne a spoľahlivo nainštalované.
- Opotrebiteľné diely: Niektoré časti kalového čerpadla sú zraniteľné časti. Pri každodennom používaní by sme mali venovať pozornosť strate zraniteľných dielov a včas ich opraviť alebo vymeniť. V procese opravy alebo výmeny citlivých častí kalového čerpadla je potrebné zabezpečiť správnu montáž, primerané nastavenie medzery a vyhnúť sa tesnému a sťahujúcemu treniu.
- Sacie potrubie: Systém sacieho potrubia kalového čerpadla musí byť bez úniku vzduchu. Pozornosť by sa mala venovať tomu, či je sacie potrubie počas prevádzky zablokované.
- Preplachovanie: Po skončení čerpania je vhodné čerpadlo prepláchnuť čistou vodou, aby sa odstránili zvyšky nečistôt.
- Odstraňovanie nečistôt: Je dôležité pravidelne odstraňovať nečistoty z umiestneného sacieho koša.
Dôležitosť správnej inštalácie
Správna inštalácia kalového čerpadla je rozhodujúca pre zabezpečenie jeho optimálneho výkonu, dlhej životnosti a bezpečnosti. Tento proces zahŕňa niekoľko krokov:
- Predinštalačná príprava: Pred začatím inštalácie je nevyhnutné vykonať dôkladnú predinštalačnú prípravu, vrátane overenia potrebných nástrojov, prečítania manuálu od výrobcu a dôkladnej kontroly čerpadla a všetkých komponentov, či nie sú poškodené.
- Umiestnenie čerpadla: Čerpadlo umiestnite na stabilný povrch alebo ho zaveste do vody tak, aby nasávacia časť nebola priamo v hustej vrstve bahna.
- Pripojenie potrubia: Pripojte sacie a výtlačné potrubie k vstupu a výstupu čerpadla s použitím vhodného tesnenia.
- Pripojenie k zdroju energie: Pripojte motor k elektrickej sieti podľa pokynov výrobcu.
- Zarovnanie hriadeľov: Skontrolujte zarovnanie hriadeľov čerpadla a motora a v prípade potreby vykonajte úpravy.
- Naplnenie čerpadla: Pred spustením čerpadla je potrebné ho naplniť (zavodniť), aby sa odstránil všetok vzduch zo sacieho potrubia a telesa čerpadla.
- Optimalizácia potrubného systému: Použite správnu veľkosť potrubia, aby ste minimalizovali straty trením, a navrhnite rozloženie potrubia tak, aby ste minimalizovali ohyby a kolená.
- Pravidelná kontrola: Pravidelne kontrolujte čerpadlo a potrubný systém, či nevykazujú známky opotrebovania, poškodenia alebo netesností.
Výber kalového čerpadla sa môže na prvý pohľad zdať ako náročný proces. Vo svojej podstate vám však stačí sledovať základné parametre a zohľadniť účel, na ktorý plánujete čerpadlo používať. Či už ide o bežné odčerpanie vody zo suda, alebo o náročnejšie úlohy ako čerpanie splaškov či vody po povodni, vždy sa nájde vhodné kalové čerpadlo, ktoré vám pomôže situáciu vyriešiť efektívne a bezpečne.
