Porozumenie technickej dokumentácii spojenou s výstavbou rodinného domu môže byť pre laika často náročné. Avšak, práve dokumentácia ako pôdorysy, rezy a pohľady, tvorí základný kameň každej stavby. Tento článok sa zameriava na detailné vysvetlenie dvoch kľúčových častí domu, ktoré sú často súčasťou týchto výkresov: stropu a strechy. Pochopenie ich konštrukcie, funkcií a materiálov je nevyhnutné nielen pre profesionálov, ale aj pre budúcich majiteľov domov, ktorí chcú mať prehľad o tom, čo sa skrýva pod strešnou krytinou a nad ich hlavami. V tomto texte sa zameráme na rôzne časti uvedeného pôdorysu, aby ste sa rýchlo zorientovali v tých najpodstatnejších veciach.
Pôdorys ako východiskový bod
Na obrázku hore je zobrazený typický výkres pôdorysu rodinného domu. Ako vidíme v ľavej časti výkresu je podrobne rozkreslený pôdorys, vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu. Pôdorys nám poskytuje dvojrozmerný pohľad na dispozíciu domu zhora, akoby sme sa pozerali na dom z vtáčej perspektívy bez strechy. Zobrazuje rozmiestnenie stien, okien, dverí, ale aj vnútorné členenie priestorov. Z pôdorysu môžeme zistiť rozmery jednotlivých miestností, ich plochu a vzájomnú polohu. V kontexte stropov a striech nám pôdorys poskytuje dôležitý kontext pre ich umiestnenie a rozsah. Napríklad, rozmer miestnosti uvedený v tabuľke priamo koreluje s plochou stropu nad ňou a s časťou strešnej konštrukcie, ktorá ju pokrýva. Legenda materiálov na výkrese slúži ako kľúč k pochopeniu, aké stavebné materiály boli navrhnuté pre jednotlivé konštrukčné prvky, vrátane stropov a striech. Každý typ šrafovania alebo symbolu v pôdoryse zodpovedá špecifickému materiálu, čo umožňuje rýchlu identifikáciu napríklad druhu omietky na strope alebo materiálu nosných prvkov strechy. Tabuľka miestností potom dopĺňa tieto informácie tým, že nám poskytuje konkrétne údaje o každom priestore, vrátane informácie o povrchovej úprave stropu, ktorá je dôležitou súčasťou celkovej estetiky a funkčnosti interiéru.
Konštrukcia a typy stropov
Strop je horizontálna konštrukcia, ktorá oddeľuje jednotlivé podlažia budovy a zároveň tvorí podhľad nad miestnosťami na spodnom podlaží. Jeho hlavnými funkciami sú prenos zaťaženia z horných podlaží a strechy na nosné steny a stĺpy, tepelná a zvuková izolácia medzi podlažiami a vytvorenie rovného a hladkého povrchu pre interiérovú úpravu. V bežných rodinných domoch sa stretávame s viacerými typmi stropov, ktoré sa líšia konštrukčným riešením a použitými materiálmi.
Jedným z najčastejších typov je monolitický železobetónový strop. Tento typ stropu sa liato priamo na stavbe do pripraveného debnenia. Skladá sa z betónovej zmesi vystuženej oceľovými prútmi. Jeho výhodou je vysoká pevnosť, požiarna odolnosť a možnosť vytvorenia akéhokoľvek tvaru. Nevýhodou je vyššia hmotnosť a potreba debnenia, ktoré sa po vytvrdnutí betónu odstráni. V pôdoryse môže byť monolitický strop znázornený ako jednoliata plocha, prípadne s vyznačením dilatačných škár, ak je strop príliš rozsiahly. Legenda materiálov by v tomto prípade uviedla betón a výstuž.
Ďalším populárnym typom sú prefabrikované stropné panely. Tieto panely sa vyrábajú vopred v priemyselných podmienkach a na stavbu sa len dovezú a osadia. Používajú sa rôzne typy panelov, napríklad keramické panely (ako stropné nosníky s keramickými vložkami), betónové panely alebo ľahké pórobetónové panely. Prefabrikáty urýchľujú výstavbu, pretože nevyžadujú debnenie na mieste. V pôdoryse môžu byť prefabrikované stropy znázornené ako plochy s vyznačenými jednotlivými panelmi, často s označením ich rozmerov a typu. Legenda materiálov by definovala konkrétny typ prefabrikátu.
Drevo-betónové stropy kombinujú drevené nosníky s betónovou doskou. Drevené nosníky zabezpečujú pevnosť a únosnosť, zatiaľ čo betónová doska vytvára hladký povrch a zlepšuje zvukovú izoláciu. Tento typ stropu je často používaný v drevostavbách alebo v rekonštrukciách starších domov. V pôdoryse by boli vyznačené drevené nosníky a betónová doska.
Strop z drevených trámov je tradičným riešením, ktoré sa používa najmä v starších domoch alebo v záhradných chatkách. Skladá sa z drevených trámov uložených v pravidelných rozostupoch, na ktoré sa následne ukladá podlahová konštrukcia a podhľad. Tento typ stropu má obmedzenú zvukovú a požiarnu izoláciu, preto sa často dodatočne izoluje. V pôdoryse by boli vyznačené drevené trámy a ich rozostupy.
V kontexte tabuľky miestností, informácia o "povrchovej úprave stropu" nám dáva predstavu o tom, ako bude strop vyzerať po dokončení. Môže ísť o hladkú omietku, sadrokartónový podhľad, drevený obklad alebo priznané konštrukcie. Tieto úpravy sú často navrhnuté tak, aby spĺňali nielen estetické požiadavky, ale aj požiadavky na zvukovú a tepelnú izoláciu.
Konštrukcia a typy striech
Strecha je vrchná konštrukcia budovy, ktorá chráni interiér pred poveternostnými vplyvmi, ako sú dážď, sneh, vietor a slnečné žiarenie. Okrem ochrannej funkcie plní aj funkciu tepelnoizolačnú a zvukovoizolačnú. Konštrukcia strechy je zložitý systém, ktorý pozostáva z viacerých vrstiev a prvkov.
Základom každej strechy je strešná konštrukcia, ktorá zabezpečuje jej tvar a únosnosť. V rodinných domoch sa najčastejšie stretávame s dvoma hlavnými typmi strešných konštrukcií: šikmé strechy a ploché strechy.
Šikmé strechy sú najbežnejším typom v našich zemepisných šírkach. Ich sklon slúži na efektívne odvádzanie zrážkovej vody. Existuje mnoho typov šikmých striech, ktoré sa líšia tvarom a počtom strešných rovín:
- Sedlová strecha: Najjednoduchší a najčastejší typ, ktorý má dve strešné roviny spojené v hrebeni. Pod sedlovou strechou často vzniká priestor pre podkrovie, ktorý môže byť využitý na bývanie.
- Valbová strecha: Má štyri strešné roviny, pričom dve sú obdĺžnikové a dve trojuholníkové (valby). Je odolnejšia voči vetru ako sedlová strecha.
- Pultová strecha: Má iba jednu strešnú rovinu, ktorá je naklonená. Používa sa často pri prístavbách alebo moderných domoch.
- Mansardová strecha: Charakteristická zloženými strešnými plochami, ktoré umožňujú vytvorenie obytného podkrovia s takmer plnou výškou stien.
Strešná konštrukcia šikmých striech je najčastejšie tvorená krovom, ktorý je súborom drevených alebo oceľových prvkov (krokvy, väznice, stĺpiky, krížové väzby). Krov prenáša zaťaženie z krytiny a snehu na obvodové múry. V pôdoryse strechy, ktorý sa často kreslí ako samostatný výkres, sú detaily krovu znázornené schematicky, pričom sa vyznacujú hlavné nosné prvky a ich rozmery.
Na krov sa následne ukladajú ďalšie vrstvy strešného plášťa:
- Pojazdný záklop alebo latovanie: V závislosti od typu strešnej krytiny.
- Parozábrana: Vrstva brániaca prenikaniu vlhkosti z interiéru do tepelnej izolácie.
- Tepelná izolácia: Najčastejšie minerálna vlna alebo polystyrén, umiestnená medzi krokvami alebo pod nimi.
- Hydroizolačná fólia (kontralatovanie a latovanie): Zabezpečuje odvod prípadnej zatečenej vody a zároveň tvorí podklad pre strešnú krytinu.
- Strešná krytina: Vrchná vrstva, ktorá chráni strechu pred poveternostnými vplyvmi. Môže to byť škridla (keramická, betónová), plechová krytina, asfaltový šindeľ alebo iné materiály.

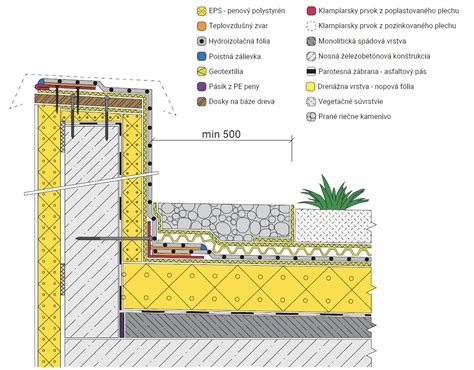

Ploché strechy majú sklon menší ako 10 stupňov. Vyžadujú si dôkladné riešenie hydroizolácie, pretože voda sa na nich dlhšie zdržiava. Konštrukcia plochých striech môže byť tvorená betónovou doskou, oceľovými nosníkmi alebo drevenými konštrukciami. Na nosnú konštrukciu sa ukladá tepelná izolácia a následne hydroizolačná vrstva, ktorá tvorí finálnu povrchovú úpravu strechy. Ploché strechy môžu byť jednoplášťové (jedna vrstva izolácie) alebo dvojplášťové (vetrané).
V kontexte pôdorysu rodinného domu, výkres strechy nám ukazuje jej tvar, sklon, umiestnenie strešných okien, komínov a odkvapového systému. V legende materiálov by boli špecifikované materiály použité na jednotlivé vrstvy strešného plášťa, od nosnej konštrukcie až po finálnu krytinu.
Prepojenie stropu a strechy v dokumentácii
Je dôležité pochopiť, že strop a strecha nie sú izolované konštrukčné celky, ale sú vzájomne prepojené. Konštrukcia strechy spočíva na obvodových múroch a vnútorných nosných stenách, ktoré sú zároveň nosnými prvkami pre strop nad spodným podlažím. V pôdoryse rodinného domu sú tieto nosné prvky zvyčajne zreteľne vyznačené.
V prípade, ak je nad obytným podlažím nevykurované podkrovie, strop nad týmto podlažím slúži ako stavebná hranica medzi vykurovaným interiérom a vonkajším prostredím. V takom prípade je kladený dôraz na jeho tepelnú a zvukovú izoláciu. Naopak, ak je nad obytným podlažím ďalšie obytné podlažie (teda medzipodlažný strop), jeho primárnou funkciou je prenos zaťaženia a zvuková izolácia.
Strecha dielne svojpomocne časť 5 sedlová strecha časť 1. konštrukcia , krokvy , klieštiny sedlá
Výkresy detailov stropov a striech, ktoré sú často súčasťou stavebnej dokumentácie, potom detailne zobrazujú skladbu jednotlivých vrstiev, ich hrúbky a spôsob upevnenia. Tieto detaily sú kľúčové pre správnu realizáciu stavby a zabezpečenie požadovaných vlastností konštrukcie, ako je tepelný odpor, zvuková nepriezvučnosť a požiarna odolnosť. Pochopenie týchto výkresov umožňuje nielen kontrolu nad procesom výstavby, ale aj dlhodobé zhodnotenie kvality a funkčnosti domu. V tabuľke miestností, kde je uvedená povrchová úprava stropu, sa odráža finálna podoba stropu, ktorá je výsledkom celého radu konštrukčných a izolačných prác. Tieto informácie, spolu s detailným zobrazením stropných a strešných konštrukcií na iných výkresoch, poskytujú komplexný pohľad na tieto dôležité stavebné prvky.
Kombinácia informácií z pôdorysu, legendy materiálov, tabuľky miestností a detailných výkresov stropov a striech nám umožňuje získať komplexný obraz o konštrukcii a funkčnosti rodinného domu. Tieto technické výkresy nie sú len súborom čiar a čísel, ale predstavujú detailný plán, ktorý pretvára víziu architekta do reálnej a funkčnej stavby. Pre správne pochopenie a realizáciu akéhokoľvek stavebného projektu je kľúčové venovať patričnú pozornosť týmto technickým detailom, ktoré tvoria samotnú podstatu stavby.
