Technické výkresy tvoria základ vizuálnej komunikácie v mnohých odboroch, od architektúry a strojárstva až po scénografiu a filmovú produkciu. Tieto výkresy nie sú len obyčajné obrázky; sú to presné jazyky, ktoré popisujú to, čo má byť skonštruované, a poskytujú podrobné informácie potrebné na realizáciu projektu. Tento článok sa ponorí do základných princípov, nástrojov a konvencií technického kreslenia, s dôrazom na dôležitosť zemepisného plánu (ground plan) a súvisiacich zobrazení.
Základné princípy technického kreslenia
Technické výkresy sú špecifické tým, že sa zameriavajú na presnosť a jednoznačnosť. Na rozdiel od umeleckých diel, kde je interpretácia často subjektívna, technický výkres musí poskytovať jednoznačné informácie. Kľúčovým aspektom je používanie štandardizovaných symbolov, čiar a rozmerov, ktoré sú zrozumiteľné pre každého, kto je oboznámený s danou disciplínou.
Jazyk čiar a symbolov

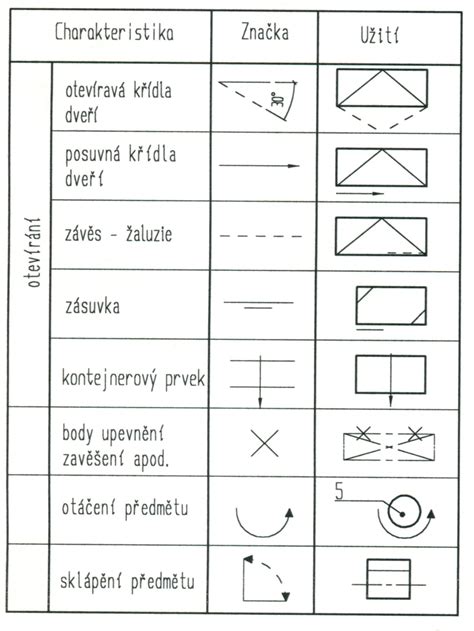

Technické kreslenie je doslova jazyk čiar. Každá čiara na výkrese má svoj význam a funkciu. Viditeľné hrany objektov sú znázornené plnými čiarami, ktoré sa často nazývajú aj „obrysové čiary“. Môžu existovať rôzne hrúbky čiar, kde hrubšia čiara často označuje hlavnú architektúru alebo obrysy štruktúr, zatiaľ čo tenšia čiara sa používa na detaily v rámci tejto štruktúry. Práca s ceruzkou umožňuje meniť hrúbku čiary viacerými spôsobmi: hrúbkou grafitu, jeho tvrdosťou (napr. 2H, HB, 2B, kde H označuje tvrdšie a B mäkšie ceruzky) a tlakom, ktorý sa pri kreslení vyvíja. Niektorí skúsení kresliči zdôrazňujú začiatky a konce čiar s väčším tlakom, čo dodáva výkresu „ľudskejší“ alebo elegantnejší vzhľad.
Čiary môžu „usmerňovať oko“ tým, že nie sú len jednoduchou čiarou medzi bodmi A a B. Každý skúsený kreslič bude mať svoje vlastné preferencie a rady týkajúce sa hrúbok grafitu na použitie pre rôzne prvky výkresu. Napríklad, bežné odporúčanie môže byť:
- 4H: pre čiary označenia, ktoré nie sú určené na zobrazenie.
- 3H (0,3 mm): pre najtenšie viditeľné čiary, napríklad pre viditeľné detaily.
- H (0,9 mm): pre najsilnejšie čiary, ako sú obrysy alebo plné tieňovanie.
Najlepšou radou je experimentovať s rôznymi možnosťami (rôzne hrúbky grafitu, tvrdosti a tlaky) a zistiť, čo je najpohodlnejšie a najefektívnejšie. Dôležité je tiež nechať si vyhotoviť kópiu vo kvalitnej reprografickej prevádzke.
Čiary označujúce skryté prvky, štruktúry na iných úrovniach alebo imaginárne referenčné čiary sú vždy prerušované alebo bodkované, aby sa odlíšili od viditeľných čiar. Napríklad stredové čiary, ktoré sa bežne kreslia na zemepisných plánoch javiska, striedajú krátke a dlhé pomlčky a obsahujú aspoň raz napísané písmená „CL“. Skryté čiary sú najčastejšie tvorené krátkymi bodkami. Fázové čiary, ktoré zobrazujú alternatívne polohy objektov, často pozostávajú z dvoch krátkych bodiek a jednej dlhej bodky.
Zemepisný plán (Ground Plan) a jeho význam
Zemepisný plán, často označovaný ako pôdorys, je fundamentálnym prvkom technického výkresového materiálu. Predstavuje pohľad na objekt zhora, akoby bol rozrezaný v určitej výške a pohľad bol smerovaný nadol.
Definícia a perspektíva
Všeobecne sa predpokladá, že zemepisný plán je vo výkrese „videný“ z „výšky očí“ - teda z výšky očí osoby v danom priestore, ale s možnosťou pozerať sa úplne nadol. Steny sú preto prerezané zhruba v tejto výške. Nie je to teda pohľad na vrch budovy ako z vtáčej perspektívy, ani pohľad len na „stopu“ zanechanú na úrovni „0“. Na zemepisnom pláne by mala byť naznačená aj najmenšia variácia úrovne podlahy a každá výška sa meria od úrovne javiska alebo štúdiového podlahy („0“).
Plán by nemal byť preplnený príliš veľkým množstvom informácií zhora; ak je týchto informácií veľa, je lepšie nakresliť samostatný pohľad zhora.
Vzťah k iným pohľadom
„Vzpriamené“ pohľady, teda predný pohľad alebo bočné pohľady, sú v bežnej reči často nazývané „pohľady“ v technickom kreslení, pretože sú zvyčajne „zdvihnuté“ alebo „elevované“ zo zemepisného plánu. Vždy, keď je to možné, by sa tento vzťah mal zachovať na výkrese, a to z viacerých dôvodov. V prvom rade, ak sú rozmery vynesení na zemepisnom pláne najprv, môžu byť reprodukované na pohľade jednoduchým použitím uhlomeru a bez potreby opätovného merania.
Pohľady sú vždy kreslené priamo spredu, v podstate pomocou rovnobežnej projekcie. To znamená, že časti steny, ktoré sú pod uhlom od tejto čelnej orientácie, sa v pohľade javia ako „skrátené“. Je dôležité si uvedomiť, že toto nie je „perspektívne skreslenie“, ale je to úplne logické pre tento typ kreslenia.
Kresliace nástroje a techniky
Práca s technickými výkresmi si vyžaduje špecifické nástroje a techniky, ktoré zabezpečujú presnosť a efektivitu.
Kresliaci stôl a príslušenstvo
Kvalitný kresliaci stôl je považovaný za štandardnú, nepostrádateľnú investíciu pre každého, kto vytvára technické výkresy. Okrem toho, že poskytuje čistý, rovný a stabilný povrch na prácu, ktorý môže byť naklonený na uľahčenie fyzického aktu kreslenia, je to jednoducho nástroj na kreslenie pravých uhlov a paralelných čiar. Všetky vyrábané kresliace stoly sú dimenzované podľa „A“ papierových veľkostí (pozri „ISO 216“).
Kresliaci stôl je potrebný, či už niekto uprednostňuje jednoduchý stôl s oddeleným „T-štvorcom“ na vytváranie pravých uhlov a paralelných čiar, alebo či niekto uprednostňuje kresliaci stôl s integrovanou paralelnou lištou alebo „paralelným pohybom“, ako sa často nazýva. Voľba nie je len finančná. Kresliace stoly s paralelnou lištou nie sú také prenosné a aj ľahšie, prenosné verzie si vyžadujú veľkú opatrnosť pri manipulácii, pretože príslušenstvo, najmä napnuté drôty, ktoré udržujú lištu rovnú, je citlivé. Niektorí skúsení „kresliči“ tvrdia, že zvyknúť si na prácu s oddeleným stolom a T-štvorcom poskytuje väčšiu slobodu a ľahkosť, pretože napríklad T-štvorec sa dá použiť na kreslenie vertikál aj horizontál. Na integrovanom kresliacom stole sa vertikály musia kresliť pomocou samostatného uhlomeru proti lište, čo často sťažuje kreslenie celej vertikály v jednom ťahu.
Ako príklad cenovo dostupného a adekvátneho riešenia sa odporúča Blundell Harling „Challenge“ A1 kresliaci stôl. Má praktickú rukoväť na prenášanie. Vyžaduje si starostlivosť, pretože mechanizmus a paralelná lišta sú základné a nie super odolné. Zvyčajne nie sú paralelné lišty vymeniteľné (tj. sú kalibrované v centimetroch, ak je to užitočné, ale zvyčajne sa požadované pravítko umiestňuje navrch na meranie práce). Nie je k dispozícii lišta v stopách a palcoch. „Challenge“ má iba jednu mierne naklonenú polohu. Cena sa pohybuje okolo 61,19 GBP (vrátane DPH) z graphicsdirect.co.uk alebo 65,99 GBP z amazon. Drahšie alternatívy ako „Ferndown“ s nastaviteľným stojanom môžu stáť viac (napr. odporúčaná maloobchodná cena 120 GBP, 90 GBP na cassart.co.uk). „Challenge“ predstavuje najrozumnejšiu cenu a je adekvátny. Existujú drahšie značky, ktoré zahŕňajú napríklad: lištu uzamykateľnú v pevnej polohe; viac možností pracovného uhla; lištu je možné nastaviť buď tesne pri stole, alebo mierne ďalej od neho, napríklad na prispôsobenie kreslenia hrubších materiálov.
Papier a jeho veľkosti
Medzinárodný štandard pre veľkosti metrického papiera je známy ako „ISO 216“ (ISO znamená „International Organization for Standardization“). Bol vyvinutý v Nemecku na začiatku 20. rokov 20. storočia a odvtedy ho prijalo väčšina krajín.
- List A0 meria presne 1189 x 841 mm, pretože toto je najlepšia možná aproximácia štvorcového metra vo formáte „na šírku“, bez použitia zlomkov milimetra.
- Formát (pomer dĺžky k šírke) je špeciálny v tom, že keď je rozdelený na polovicu po dĺžke, menší list si zachováva rovnaký formát, a tak ďalej, delenie od A0 po A5.
- Takže A1 meria 841 x 594 mm, A2 meria 594 x 420 mm a tak ďalej. Tých 1 milimeter, ktorý sa stratí z dĺžky A1 pri prechode nadol, sa nedá rozdeliť.
- Systém bol navrhnutý tak, aby výrobcovia papiera mohli presnejšie riadiť papier podľa hmotnosti.
- Skutočnosť, že rada „A“ si zachováva svoj pomer, znamená, že obsah listu môže byť zväčšený alebo zmenšený z jednej veľkosti „A“ na druhú, zatiaľ čo výkres alebo obrázok sa stále zmestí presne ako predtým na papier.
Bežnou chybou je však predpokladať, že pretože dva A4 tvoria A3, A3 musí byť dvakrát väčší ako A4, t. j. 200 % na kopírke, keď v skutočnosti to tak nie je! Je to dvojnásobok plochy, ale nie dvojnásobok dĺžky a šírky. Nasledujúca veľkosť je však 200 %.
Technické výkresy sú takmer vždy kreslené vo formáte „na šírku“, aj keď formát „na výšku“ sa môže zdať výhodný pri kreslení vysokej stavby. To vyplýva hlavne z dizajnu kresliacich stolov, kde portrétová orientácia stola nie je možná. Na zvládnutie kresby A1 v orientácii „na výšku“ by bol potrebný kresliaci stôl A0, ktorý je pre väčšinu ľudí príliš veľký. Súvisí to aj so štandardnými formátmi pracovných stolov.
Rozmery a kódovanie
Kódovanie je uznávaný termín v technickom kreslení na opis krížového odkazovania častí výkresu, buď v rámci toho istého listu (t. j. spojenie pohľadu s jeho umiestnením na zemepisnom pláne) alebo z jedného listu na druhý, často keď detaily štruktúry v pohľade potrebujú byť nakreslené vo väčšom meradle na samostatnom liste. V bežnom jazyku by sa to dalo nazvať „označovanie“, ale ako názov napovedá, namiesto slov sa používajú skratkové písmenové kódy a spolieha sa na to, že každý vie, ako ich čítať. Používanie len písmen a číslic namiesto opisných slov sa v praxi ukázalo ako efektívnejšie.
Napríklad najjednoduchšia metóda pri krížovom odkazovaní častí na rovnakom liste by bola označiť alebo „zakódovať“ nakreslený pohľad steny ako „Pohľad A“ a umiestniť rovnaké „A“ vedľa jeho reprezentácie na zemepisnom pláne.
„Kódovanie“, keď znamená odkazovanie na časť výkresu v rámci viacerých samostatných listov výkresov, musí zahŕňať názov pohľadu, t. j. „Pohľad A“ alebo „Pohľad A-A“, a číslo listu, kde sa nachádza zodpovedajúci výkres. Často sa tieto informácie prenášajú malým kruhom rozpoleným napoly, pričom napríklad v hornej polovici je napísané písmeno pohľadu a v spodnej polovici číslo listu.
Všetko, čo si vyžadovalo umiestnenie stredu na jeho nakreslenie, musí zahŕňať jasné umiestnenie tohto stredu na výkrese, zvyčajne presným, ale zreteľným krížom „X“ a prerušovanou čiarou spájajúcou ho s krivkou, ku ktorej sa vzťahuje, a s napísaným meraním tohto polomeru označeným malým „r“.
Ak potrebujete nájsť stred kruhu: vyberte dva body na obvode, nakreslite čiaru medzi nimi, rozpolte túto čiaru a nakreslite pravý uhol z tohto bodu. Táto čiara prechádza stredom.
Uhly 45° možno vytvoriť nakreslením pravidelného štvorca a nakreslením čiary medzi protiľahlými rohmi. Uhly 60° možno vytvoriť pomocou kružidla; nakreslite základnú čiaru (dĺžka nie je dôležitá), umiestnite hrot kružidla na jeden koniec a hrot ceruzky na druhý a nakreslite oblúk mierne nad štvrťkruh, potom urobte to isté v druhom smere na základnej čiare.
How to Blend ARCS and CIRCLES | Internal Arcs
Špecifické aplikácie a konvencie
Technické výkresy sa používajú v rôznych odvetviach, pričom každé má svoje špecifické konvencie a požiadavky.
Divadelné a filmové produkcie
V divadelnom, filmovom a televíznom priemysle sa všeobecne chápe, že zodpovednosť dizajnéra siaha len po opísanie viditeľnej formy a nie nevyhnutne definovanie toho, ako bude skonštruovaná. Existujú však niektoré bežné výnimky. Napríklad, ak sa divadelná scéna potrebuje rozobrať na malé kusy na turné (čo, dúfajme, dizajnér vie pred začiatkom dizajnu), je nielen životne dôležité, aby sa prerušenia rozhodli v konzultácii pomerne skoro, ale aj aby ich dizajnér zapracoval do dizajnu a naznačil ich na svojich výkresoch.
„Majstrovské“ zemepisné plány sa líšia od zemepisných plánov jednotlivých prvkov scény v tom, že sú často súhrnom celej inscenácie alebo celej scény. Zahŕňajú preto informácie o pohybe prvkov; spájajú scénu s prvkami priestoru, napr. s medzinárodným štandardom pre metrické veľkosti papiera, ktoré sú známe ako ISO 216.
Stavebné výkresy
Technické výkresy nie sú, prísne vzaté, stavebné výkresy. Ukazujú, čo má byť skonštruované, ale nie ako.
Požaduje sa, ak navrhovaná stavba presiahne 20 m² zastavanej plochy. Predchádzajúce vyhlásenie o prácach. Účelom týchto povinností je zabezpečiť, aby budúce stavby boli v súlade s platnými územnými predpismi. Preto musí zemepisný plán obsahovať čo najviac detailov, aby sa predišlo riziku zamietnutia žiadosti o stavebné povolenie alebo predbežného vyhlásenia o prácach.
Na zemepisnom pláne by sa mali naznačiť aj nerovnosti, priehlbiny atď. V nižšie uvedenom príklade je pahorok označený prerušovanými čiarami. Jeho výška je tiež uvedená pomocou značky Tn (+ 2 metre).
Prístupové cesty k pozemkom, budovám a parkoviskám, ako aj parkovacie plochy, musia byť tiež zobrazené na oboch zemepisných plánoch. Meradlo zemepisného plánu musí byť medzi 1:50 a 1:500. Odporúča sa však zvoliť meradlo 1/100, t. j. 1 meter = 1 cm na vašom pláne, aby sa uľahčilo počítanie a čítanie.
Nakoniec, na zemepisnom pláne by sa malo objaviť niekoľko typov rozmerov: rozmery budov.
Existujú dva spôsoby vypracovania zemepisného plánu.
Kreslenie ručne
Po prvé, zemepisný plán môžete kresliť ručne. Všetky potrebné kresliace materiály nájdete v našom článku o nástrojoch architekta.
Architektonický softvér
Môžete tiež použiť špecializovaný softvér. Slávny Sketchup, napríklad, umožňuje vytvárať 2D výkresy (dokonca aj s bezplatnou verziou). Existuje tiež Archifacile, špecialista na 2D kreslenie: jeho jednoduchosť použitia a užívateľsky prívetivé rozhranie osloví tých, ktorí sú menej oboznámení s architektonickým softvérom. Navyše, aj toto má bezplatnú verziu.
Teraz máte všetky nástroje, ktoré potrebujete na oživenie svojich stavebných projektov, vďaka pôdorysom, ktoré spĺňajú vládne požiadavky!
Usporiadanie výkresu a jeho čitateľnosť
Prijaté usporiadanie častí výkresu na liste je výsledkom troch vecí: konvenčného usporiadania častí pre ortografickú projekciu (pozri heslo) - zemepisný plán, predný pohľad, bočný pohľad; najjednoduchší spôsob, ako výkres prakticky nakresliť (možnosť predĺžiť rovnaké čiary cez rôzne časti a tým ušetriť meranie), a najjasnejší vzťah častí pre diváka (možnosť spojiť prvky pozdĺž týchto spoločných čiar). Zároveň je však potrebné ponechať dostatok priestoru medzi časťami výkresu.
Usporiadanie sa musí nacvičiť, nie vymyslieť/doplniť počas práce. Nie je nevyhnutne ľahké dosiahnuť vyvážené usporiadanie, t. j. také, kde sú časti dostatočne blízko na čítanie vzťahu, ale nie tak blízko, aby sa navzájom prekrývali. Najjednoduchší spôsob, ako to nacvičiť (namiesto kreslenia/vymazávania rôznych možných obrysov na plnom liste), je vytvoriť menší „model“, t. j. papierové výrezy v menšom meradle hlavných potrebných pohľadov spolu s podobne zmenšeným listom, aby sa s pozíciami dalo ľahko manipulovať.
Jedným z najdôležitejších aspektov tohto počiatočného nácviku je stanovenie pomerne jasnej predstavy o tom, koľko samostatných pohľadov, vrátane prierezov, je potrebných na podanie úplných informácií. Jednoduché geometrické tvary si zvyčajne vyžadujú iba tri pohľady: pohľad zhora, pohľad „spredu“ a ďalší z boku. Niekedy môže existovať voľba alebo pochybnosť o tom, ktorý pohľad by mal slúžiť ako hlavný alebo „predný“ pohľad. Mal by to byť najinformatívnejší pohľad, najreprezentatívnejší pre celkovú štruktúru (t. j. auto je vždy zobrazené z boku). Mal by to byť aj uhol pohľadu, z ktorého je možné hlavnú štruktúru nakresliť „čelne“, ak je to možné.
Má zmysel, aby počet samostatných listov podávajúcich návrh scény bol minimálny, nie kvôli nákladom na tlač, ale kvôli „obsahu informácií“. Preto je normálne snažiť sa zmestiť čo najviac na priestor výkresu. Ale nie je potrebné to preháňať, ako sa niekedy robí! Všetko musí zostať pohodlné a predovšetkým…
Zváženie, či použiť prerušovanú čiaru na zobrazenie skrytých prvkov, je dôležité pre jasnosť. Napríklad, ak by sme mali znázorniť hĺbku miestnosti za stenou, ktorá nie je viditeľná, použili by sme prerušovanú čiaru.
Pri kreslení sa niekedy môže vyskytnúť problém s tým, ako zobraziť skrátené vzdialenosti. V takýchto prípadoch sa používa prerušovaná čiara, ktorá je buď zvlnená, alebo sa skladá z dvoch čiark, mierne od seba vzdialených. Toto je možné iba vtedy, ak sa tým nestratia žiadne informácie, napríklad pri úplne hladkej stene alebo pravidelnom vzore.
Záver
Technické kreslenie je precízna a nevyhnutná disciplína, ktorá umožňuje presný prenos dizajnových zámerov do reality. Pochopenie zemepisného plánu, správne používanie čiar a symbolov, výber vhodných nástrojov a dodržiavanie konvencií sú kľúčové pre úspešnú realizáciu akéhokoľvek projektu. Vďaka neustálemu vývoju softvéru a nástrojov sa technické kreslenie stáva dostupnejším a efektívnejším, ale základné princípy presnosti a jasnosti zostávajú nezmenené.
