Uzemnenie je kľúčovým bezpečnostným prvkom v každej elektrickej inštalácii, ktorý slúži na ochranu ľudí a majetku pred nebezpečnými účinkami elektrického prúdu. V podstate ide o spojenie elektrického zariadenia s vodivou zemou, čím sa vytvára bezpečná cesta pre únik prúdu v prípade poruchy. Tento článok sa podrobne zameria na princípy uzemnenia, jeho dôležitosť, rôzne typy a aplikácie, ako aj na spôsoby, ako zabezpečiť jeho správnu funkčnosť.
Čo je to uzemnenie a prečo je dôležité?
Uzemnenie, v angličtine známe ako "grounding" alebo "earthing", je systémové prepojenie vodivých častí elektrického zariadenia, ktoré nie sú za normálnych prevádzkových podmienok pod napätím, s uzemňovacím systémom. Tento systém je tvorený uzemňovacími elektródami zavedenými do zeme a spájacími vodičmi. Hlavným cieľom uzemnenia je odviesť prípadný poruchový prúd do zeme, čím sa zabráni nebezpečnému zvýšeniu napätia na kovových častiach zariadenia.
Predstavte si elektrický spotrebič, napríklad práčku. Vo vnútri sa nachádzajú elektrické komponenty, ktoré sú pripojené k elektrickej sieti. Ak by došlo k poruche izolácie a napätie by sa dostalo na vonkajší kovový plášť práčky, každý, kto by sa ho dotkol, by mohol utrpieť elektrický šok. Uzemnenie však zabezpečí, že tento poruchový prúd bude okamžite odvedený do zeme cez uzemňovací vodič. Tým sa minimalizuje riziko úrazu elektrickým prúdom.
Vysvetlenie uzemňovacieho vodiča
Okrem ochrany pred úrazom slúži uzemnenie aj na ochranu citlivých elektronických zariadení pred prepätím, ktoré môže byť spôsobené napríklad bleskom alebo spínacími procesmi v elektrickej sieti. Správne uzemnený systém dokáže tieto prepätia bezpečne odviesť do zeme, čím predchádza poškodeniu drahých prístrojov.
Základné princípy uzemňovacieho systému
Uzemňovací systém sa skladá z niekoľkých kľúčových prvkov:
- Uzemňovacia elektróda: Je to kovová časť, ktorá je priamo v kontakte so zemou. Môže mať rôznu formu, napríklad zemniacu tyč, platňu alebo sieť. Jej úlohou je zabezpečiť dobrý elektrický kontakt so zemou.
- Uzemňovací vodič (hlavný uzemňovací vodič): Tento vodič spája uzemňovaciu elektródu s hlavnou uzemňovacou svorkou v budove.
- Hlavná uzemňovacia svorka: Slúži ako centrálny bod, ku ktorému sú pripojené všetky uzemňovacie vodiče z rôznych častí inštalácie, ako aj uzemňovacie vodiče ochranného pospájania.
- Ochranné uzemňovacie vodiče (PE vodiče): Tieto vodiče sú súčasťou elektrickej inštalácie a spájajú ochranné svorky spotrebičov a iných vodivých častí s hlavnou uzemňovacou svorkou.
- Potenciálové vyrovnanie: Ide o pripojenie všetkých vodivých častí, ktoré by sa mohli ocitnúť pod nebezpečným napätím, k uzemňovaciemu systému. To zahŕňa kovové potrubia, konštrukcie, tienenie káblov a podobne.
Princíp fungovania je založený na tom, že zem má veľmi nízky elektrický odpor. Keď dôjde k poruche, napätie na kovových častiach zariadenia by normálne stúpalo. Vďaka uzemňovaciemu vodiču však vzniká nízkoohmová cesta, cez ktorú prúd radšej odteká do zeme. Tento odtekajúci prúd spôsobí aktiváciu ochranného prvku, ako je istič alebo poistka, ktorý preruší napájanie a tým odstráni nebezpečenstvo.
Typy uzemnenia
Existuje niekoľko systémov uzemnenia, ktoré sa líšia spôsobom pripojenia uzemnenej časti elektrického zariadenia k zemi. Najbežnejšie sú:
TN systém: Tento systém je charakteristický tým, že uzemnená časť napájacieho zdroja je priamo spojená so zemou a ochranné uzemňovacie vodiče v sieti sú spojené s touto uzemnenou časťou. Existujú rôzne varianty TN systémov:
- TN-S: Ochranný uzemňovací vodič (PE) je oddelený od neutrálneho vodiča (N) po celej dĺžke od zdroja.
- TN-C: Ochranný uzemňovací vodič (PE) a neutrálny vodič (N) sú spojené do jedného vodiča (PEN) po celej dĺžke. Tento systém sa dnes už z bezpečnostných dôvodov v nových inštaláciách neodporúča.
- TN-C-S: V časti siete sú vodiče PE a N spojené (PEN), ale v ďalšej časti sú oddelené (PE a N). Toto je najčastejšie používaný systém v obytných budovách.
TT systém: V tomto systéme je uzemnená časť napájacieho zdroja priamo spojená so zemou, a zároveň sú ochranné uzemňovacie vodiče v sieti priamo spojené so zemou v mieste inštalácie. Každé zariadenie má svoju vlastnú uzemňovaciu elektródu. Tento systém vyžaduje použitie prúdových chráničov (RCD) na zabezpečenie dostatočnej ochrany.
IT systém: V tomto systéme je uzemnená časť napájacieho zdroja izolovaná od zeme alebo spojená so zemou cez vysokú impedanciu. Tento systém sa používa najmä v špecifických aplikáciách, kde je potrebné zabezpečiť nepretržitosť dodávky elektrickej energie aj pri prvej poruche, napríklad v nemocniciach alebo v priemyselných prevádzkach.
Výber správneho systému uzemnenia závisí od mnohých faktorov, vrátane typu elektrickej siete, požadovanej úrovne bezpečnosti a špecifických aplikácií.
Uzemnenie v praxi: Domáce spotrebiče a elektrické inštalácie

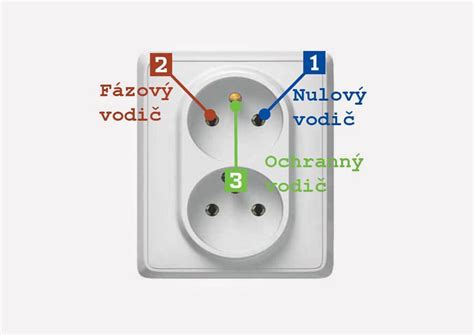

V domácnostiach sa najčastejšie stretávame s TN-C-S alebo TT systémom. Každá zásuvka v moderných inštaláciách má tri kontakty: jeden pre fázový vodič, jeden pre neutrálny vodič a jeden pre ochranný uzemňovací vodič. Ochranný uzemňovací vodič je zvyčajne označený zelenou a žltou farbou.
Je nevyhnutné, aby všetky spotrebiče s kovovým plášťom boli pripojené k uzemneniu. To zahŕňa práčky, sušičky, chladničky, umývačky riadu, ale aj napríklad počítače či televízory. Spotrebiče, ktoré majú plastový obal a sú dvojito izolované (označené symbolom dvoch štvorcov), nevyžadujú uzemnenie.
Správna funkcia uzemnenia je závislá od kvality prevedenia a pravidelnej kontroly. Vodiče musia byť správne dimenzované a spoje pevné. V prípade pochybností alebo pri akejkoľvek manipulácii s elektrickou inštaláciou je vždy najlepšie obrátiť sa na kvalifikovaného elektrikára.
Ochrana pred prepätím a bleskom
Uzemnenie zohráva kľúčovú úlohu aj pri ochrane pred prepätím a bleskom. Blesk predstavuje extrémne vysoké napätie a prúd, ktorý môže spôsobiť rozsiahle škody. Systém ochrany pred bleskom (LPS - Lightning Protection System) zahŕňa zvodové prvky (zachytávacie tyče), zvody a práve uzemňovací systém.
Bleskozvod zachytí úder blesku a pomocou zvodov ho bezpečne odvedie do zeme. Správne dimenzovaný a kvalitne prevedený uzemňovací systém je nevyhnutný na rozptýlenie energie blesku v zemi a minimalizáciu rizika pre budovu a jej obyvateľov.
Okrem ochrany pred priamym úderom blesku je uzemnenie dôležité aj na ochranu pred indukovaným prepätím, ktoré môže vzniknúť v dôsledku blízkeho úderu blesku. Toto prepätie môže poškodiť citlivú elektroniku. Kvalitné uzemnenie a prepäťové ochrany na vstupe elektrickej inštalácie pomáhajú tieto nebezpečné napäťové špičky znižovať.
Kontrola a údržba uzemňovacieho systému
Uzemňovací systém nie je statický a jeho účinnosť sa môže časom znižovať. Faktory ako korózia, poškodenie vodičov alebo zmeny v pôdnych podmienkach môžu ovplyvniť jeho funkčnosť. Preto je dôležité vykonávať pravidelné kontroly a údržbu:
- Vizuálna kontrola: Pravidelne kontrolujte viditeľné časti uzemňovacieho systému, ako sú uzemňovacie svorky, vodiče a kryty. Hľadajte známky korózie, poškodenia izolácie alebo uvoľnených spojov.
- Meranie zemného odporu: Je nevyhnutné pravidelne merať odpor uzemňovacieho systému. Nízky zemný odpor je kľúčový pre účinné odvádzanie poruchových prúdov. Meranie by malo vykonávať kvalifikované osoby pomocou špecializovaných prístrojov.
- Kontrola kontinuity PE vodičov: Je potrebné overiť, či sú všetky ochranné uzemňovacie vodiče neporušené a pevne spojené.
- Kontrola potenciálového vyrovnania: Uistite sa, že všetky vodivé časti, ktoré by mohli byť pod napätím, sú riadne pripojené k uzemňovaciemu systému.
Frekvencia kontrol závisí od typu inštalácie, jej veku a environmentálnych podmienok. V niektorých prípravkoch je predpísaná pravidelná revízia uzemňovacieho systému.
Budúcnosť uzemnenia a jeho význam v moderných technológiách
S neustálym vývojom technológií a rastúcim počtom pripojených zariadení nadobúda správne uzemnenie ešte väčší význam. Internet vecí (IoT), inteligentné domy a pokročilé priemyselné automatizácie sa spoliehajú na stabilné a bezpečné elektrické napájanie. Nesprávne uzemnenie môže viesť k poruchám komunikácie, poškodeniu citlivých senzorov a celkovému zlyhaniu systémov.
V oblasti obnoviteľných zdrojov energie, ako sú solárne panely a veterné turbíny, je uzemnenie rovnako kritické pre bezpečnosť a spoľahlivosť prevádzky. Tieto systémy často pracujú s vysokými napätiami a sú vystavené poveternostným vplyvom, čo zvyšuje potrebu robustných uzemňovacích riešení.
Zjednodušene povedané, uzemnenie nie je len doplnok elektrickej inštalácie, ale jej neoddeliteľná a fundamentálna súčasť. Je to tichý ochranca, ktorý pracuje nepretržite, aby zabezpečil našu bezpečnosť a ochranu našich zariadení pred neviditeľnými, ale potenciálne ničivými silami elektriny. Ignorovanie alebo podceňovanie jeho dôležitosti môže mať vážne následky. Preto je nevyhnutné venovať mu náležitú pozornosť pri návrhu, inštalácii, údržbe a prevádzke akéhokoľvek elektrického systému.
