Protokol o určení vonkajších vplyvov: Kľúč k bezpečnosti a efektívnosti elektroinštalácií a vykurovacích systémov

V oblasti výstavby a správy budov, či už ide o rodinné domy, bytové komplexy alebo priemyselné objekty, je nevyhnutné venovať mimoriadnu pozornosť nielen samotnej realizácii, ale aj podmienkam, v ktorých budú elektroinštalácie a vykurovacie systémy fungovať. Kľúčovým dokumentom, ktorý definuje tieto podmienky a zabezpečuje bezpečnosť a efektivitu, je Protokol o určení vonkajších vplyvov (PVP). Tento protokol nie je len formálnou byrokraciou, ale predstavuje základný stavebný kameň pre správne navrhnutie, inštaláciu a následnú prevádzku elektrických zariadení a vykurovacích systémov.

Čo je Protokol o určení vonkajších vplyvov a prečo je dôležitý?

Jednoducho povedané, Protokol o určení vonkajších vplyvov definuje prostredie, v ktorom bude elektroinštalácia fungovať. Elektrické zariadenia sa totiž správajú odlišne v suchom obývacom priestore, inak v práčovni plnej pary a úplne inak v drevárskej dielni zaplnenej drevným prachom. Podľa normy STN 33 2000-5-51 a súvisiacich noriem je nevyhnutné presne špecifikovať všetky riziká prostredia. Na základe tohto protokolu potom projektant navrhne správne krytie (IP), typ káblov a potrebné ochranné opatrenia.

Pre investorov a prevádzkovateľov je tento protokol často mylne považovaný za zbytočnú byrokraciu. V skutočnosti je to však najdôležitejší vstupný dokument, bez ktorého nemôže vzniknúť bezpečný projekt a následne ani platná revízia. Bez tohto protokolu revízny technik nesmie vykonať východiskovú revíziu elektroinštalácie, pretože je to neoddeliteľná súčasť dokumentácie skutočného vyhotovenia (DSV). V prípade poistnej udalosti, ako je napríklad požiar, poisťovňa ako prvé žiada revíznu správu a práve tento protokol.

Kto zodpovedá za určenie vonkajších vplyvov?

Zodpovednosť za určenie vonkajších vplyvov sa líši v závislosti od fázy projektu a stavu zariadenia:

• Pri nových projektovaných zariadeniach: Hlavný inžinier projektu v spolupráci so zadávateľom projektu.
• Pri už prevádzkovaných zariadeniach: Prevádzkovateľ objektu.
• Pri už prevádzkovaných objektoch s vykonanou zmenou: Ak sa vykonala zmena určenia alebo iná zmena ovplyvňujúca podmienky prostredia, zodpovedá prevádzkovateľ v spolupráci s projektantom.

Pri zmene technológie, zmene zariadení, zmene používaných alebo spracúvaných látok a podobne, je nevyhnutné vykonať kontrolu a posúdenie, či elektrické zariadenia a ich inštalácia vyhovujú zmeneným podmienkam.

Ako sa čítajú "kódy" v protokole?

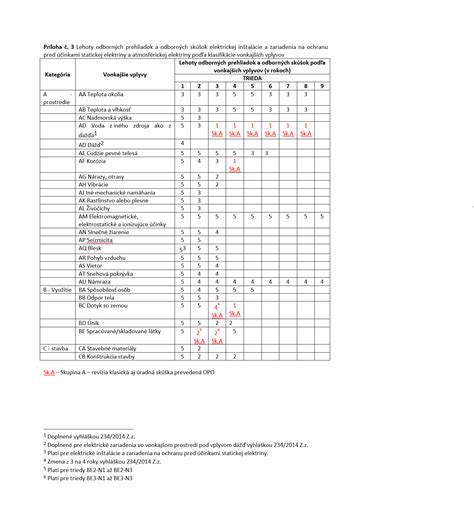

Vonkajšie vplyvy sa označujú zrozumiteľnými kódmi, ktoré nie sú žiadnym šifrovaním. Zvyčajne ide o označenie pozostávajúce z dvoch písmen a číslice (napríklad AA5, AD2).

• Prvé písmeno (Kategória):
  • A = Prostredie: Zohľadňuje faktory ako teplota, prítomnosť vody, prachu.
  • B = Využitie: Charakterizuje, kto bude v danom priestore, či ide o bežných užívateľov, deti, invalidov.
  • C = Konštrukcia budovy: Berie do úvahy materiál, z ktorého je budova postavená.
• Druhé písmeno (Povaha vplyvu): Špecifikuje konkrétny vplyv v rámci kategórie. Napríklad pri kategórii A (prostredie):
  • A = Teplota
  • D = Voda
  • E = Cudzie telesá/prach
• Číslice (Intenzita): Vyjadruje mieru agresivity prostredia. Čím vyššie číslo, tým je prostredie agresívnejšie.

Príklad z reálneho života: V kúpeľni je pre projektanta kľúčové vedieť, či tam bude len vlhko, alebo či tam bude priamo striekať voda. Vplyv AD1 (zanedbateľný výskyt vody) si vyžaduje krytie minimálne IP20, zatiaľ čo vplyv AD4 (striekajúca voda, napr. okolie sprchy) si vyžaduje prvky s krytím minimálne IP44 alebo vyšším, aby sa zabránilo skratu a úrazu. Požiadavka na krytie IP (Ingress Protection) sa matematicky odvíja priamo od určeného vonkajšieho vplyvu. Pri vplyve prachu (AE) musíme zvoliť prvú číslicu kódu IP tak, aby bola vyššia alebo rovná 5 (ochrana pred prachom).

Zloženie odbornej komisie pre určovanie vonkajších vplyvov

Osobitnú pozornosť treba venovať voľbe predsedu komisie na určovanie vonkajších vplyvov. Odporúča sa, aby to bola osoba, ktorá najkomplexnejšie pozná problematiku danej prevádzky a technológie, charakteristiky prostredia, zariadení objektu a pod., čo nemusí byť vždy elektrotechnik.

Členmi komisie sú zvyčajne odborní pracovníci s požadovanou odbornou spôsobilosťou pre daný rozsah:

• Zástupca prevádzky
• Projektant elektrických zariadení
• Požiarny technik
• Technológ
• Konštruktér
• Bezpečnostný technik
• Elektrotechnik
• Hygienik alebo ekológ
• Iný odborník podľa zložitosti a charakteru daného objektu

Toto zloženie zabezpečuje komplexné posúdenie všetkých relevantných aspektov a predchádza tak potenciálnym problémom pri návrhu a inštalácii. Mýtus, že protokol určuje "jeden elektrikár pri pive", je zásadne nesprávny.

Podklady pre určenie vonkajších vplyvov

Na správne určenie vonkajších vplyvov je potrebné vychádzať z nasledujúcich podkladov:

• Fyzikálne, požiarno-technické, chemické a biologické vlastnosti prítomných materiálov a látok.
• Informácie o množstve vznikajúceho odpadu, škodlivín, exhalácií a o spôsobe ich likvidácie.
• Informácie o technológii prevádzky.
• Celkové usporiadanie zariadení a riešenie priestoru (odstupy zariadení, vetranie a pod.).
• Druh vlastností predmetov umiestnených v okolí elektrických zariadení.
• Obhliadka zariadenia.
• Bezpečnostno-technické a prevádzkové predpisy.
• Platné právne a technické predpisy, resp. normy STN, EN, ….

Protokol o určení vonkajších vplyvov pri rekonštrukcii

Omylom je predpoklad, že pri rekonštrukcii bytu protokol nie je potrebný. Aj pri rekonštrukcii sa menia podmienky (napríklad pribudnú sadrokartónové podhľady, nové spotrebiče) a protokol je nevyhnutný pre novú revíziu elektroinštalácie. Ak sa napríklad z garáže (s vplyvom vody a snehu z auta) stane suchý sklad alebo herňa, menia sa vonkajšie vplyvy a je potrebné protokol aktualizovať a následne preveriť, či elektroinštalácia stále vyhovuje novým podmienkam.

Hydraulické vyregulovanie vykurovacích sústav a teplá voda

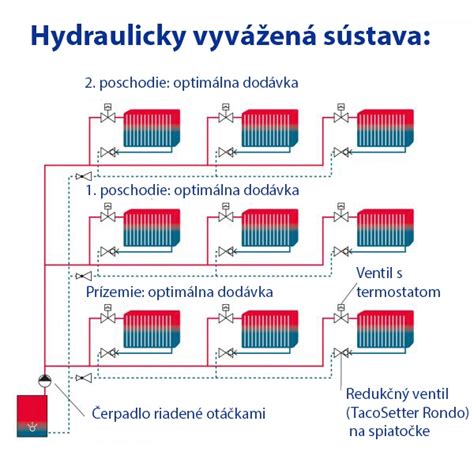

Okrem elektroinštalácií je kľúčovým aspektom efektívneho fungovania budov aj správne nastavenie vykurovacích systémov a systémov prípravy teplej vody. O správnom hydraulickom vyregulovaní vykurovacej sústavy v bytových domoch prebehlo mnoho diskusií. Cieľom je dosiahnuť úsporu tepelnej energie, čo je v súlade so smernicou Európskeho parlamentu a Rady 2012/27/EÚ o energetickej efektívnosti, ktorá bola prenesená aj do slovenskej legislatívy.

V súčasnosti sú bytové domy, aj tie po zateplení, často vybavené termoreguláciou na spotrebičoch. Toto samotné však dosahuje maximálne 5% úspory z celkových nákladov na tepelnú energiu. Základná regulácia, ktorá sa často nachádza na pätách stúpacích potrubí vykurovania (tzv. regulátory prietoku), naráža na problémy po zateplení budovy. Zvýšený tlak v systéme, hlučnosť vo vykurovacích telesách či pískanie na termoregulačných armatúrach sú typické prejavy nedostatočného hydraulického vyregulovania.

Oproti regulátorom na konštantný prietok (napr. Heimeier Strato R, HERZ Stromax GM) sa pri modernizácii budov odporúčajú armatúry, ktoré dokážu regulovať aj pri nízkom prietoku stúpačkou. V systémoch s reguláciou prietokom je osadený regulačný ventil (regulátor prietoku) navrhnutý tak, aby jeho tlaková strata bola minimálne rovná tlakovej strate spotrebičov pri menovitom prietoku. Vyvážením sústavy s dvojcestnými regulačnými ventilmi na odberných miestach dochádza k dojmu, že regulačné ventily sú navrhnuté na požadovaný prietok. Avšak po dôkladnom prepočte (napr. po zateplení bytového domu) sa často zistí, že osadené prietokovo regulačné armatúry sú predimenzované.

Čerpadlá s premenlivými otáčkami síce neriešia tento problém priamo, pretože všetky prietoky sa menia proporcionálne v závislosti na zmene dopravnej výšky čerpadla. Pokiaľ je v objekte zabezpečené meranie spotreby tepla na päte objektu aj na jednotlivých spotrebičoch, vlastníci sú motivovaní škrtiť prietok na vykurovacích telesách a tým dosahovať úspory.

Pri významnej obnove bytového domu, do ktorej patrí aj zateplenie, je rozhodujúce konečné zatriedenie objektu do triedy energetickej hospodárnosti budov (EHB). Dosiahnutie vyššej skupiny EHB si vyžaduje nákladnejšiu úpravu a podstatný zásah do vyregulovania jestvujúceho systému vykurovania. Jednou z možností stabilizácie diferenčného tlaku v sústave je použitie regulátorov diferenčného tlaku. Tieto regulátory obmedzujú nadbytočný tlak a podporujú riadne vychladnutie spiatočky. Ich použitie v kombinácii s frekvenčne riadenými čerpadlami prináša zásadné úspory čerpacej práce.

Nemalým problémom pri vyregulovaní regulátormi prietoku je aj fakt, že pri úprave alebo výmene vykurovacieho telesa je potrebné stúpačku vypustiť, regulačnú armatúru odplombovať a uzavrieť.

Teplá voda ako energetické médium

Teplá voda predstavuje v obytných domoch nemalú nákladovú položku. Pri nesprávnom návrhu alebo prevádzkovaní môže byť cena za prípravu teplej vody rovnaká alebo aj vyššia ako za vykurovanie. Vo všeobecnosti platí, že zdroj teplej vody by mal byť čo najbližšie k miestu odberu. Systémy s cirkuláciou sú síce energeticky nevýhodné, ale navrhujú sa pre zabezpečenie komfortu a pohotovosti odberu.

V systémoch, kde je na koncovom úseku nainštalované meracie zariadenie na objem, sú cirkulačné potrubia nevyhnutnosťou. V bytových domoch zabezpečuje konštantnú teplotu vody cirkulačné potrubie. Vyregulovanie vykurovacej sústavy vylepšuje parametre vnútorného prostredia, je kontrolovateľné a pomocou termostatických ventilov priamo regulovateľné.

Na rozdiel od vykurovania, kde si môžeme ovplyvňovať teplotu média na prívode, pri teplej vode nie je možná regulácia na výtoku. Spotrebiteľ je závislý od tlaku a teploty v potrubí. V rozvodoch TV sa vyskytujú špecifické problémy spojené so zarastaním potrubia. Ak je potrubie vo veľmi zlom stave, nie je možné vyváženie previesť z dôvodu nedostatočného tlaku na regulačných ventiloch. Typickým prejavom zarasteného potrubia je minimálna tlaková strata pri osadení regulačného ventilu, ktorý je naplno otvorený.

Podľa normy STN 73 66 55 sa cirkulačné potrubie dimenzuje tak, aby teplota vody v najnepriaznivejšie inštalovanom výtoku neklesla pod prípustnú hodnotu. Po predbežnom návrhu svetlosti potrubia sa vykoná hydraulické posúdenie. Obeh cirkulujúcej vody zabezpečujú čerpadlá s rýchlosťou vody ≤ 0,5 m.s-1.

V objektoch bytovej výstavby minulých rokov sa používali oceľové potrubia, zatiaľ čo pri plastových a medených potrubiach sú nové potrubia menšej dimenzie. Pri plastových potrubiach je potrebné rátať s väčšou rozťažnosťou a nanovo navrhnúť kompenzátory a pevné body uchytenia. Nesmie sa zabudnúť na uzemnenie zariaďovacích predmetov v bytoch, keďže pôvodné uzemnenie je väčšinou na oceľovom potrubí.

Pri vnútorných rozvodoch plynu v bytových domoch je tiež potrebný výpočet dimenzií, keďže pôvodné rozvody boli dimenzované na svietiplyn, zatiaľ čo dnes sa dodáva zemný plyn.

Zmeny v rozpočítavaní nákladov na teplo a teplú vodu

Pravidlá rozpočítavania nákladov na teplo v bytových domoch sa v posledných rokoch menili s cieľom zabezpečiť spravodlivejšie rozdelenie nákladov. Vyhláška Ministerstva hospodárstva SR č. 503/2022 Z. z., doplnená novelou číslo 337/2024 Z., zavádza nové pravidlá.

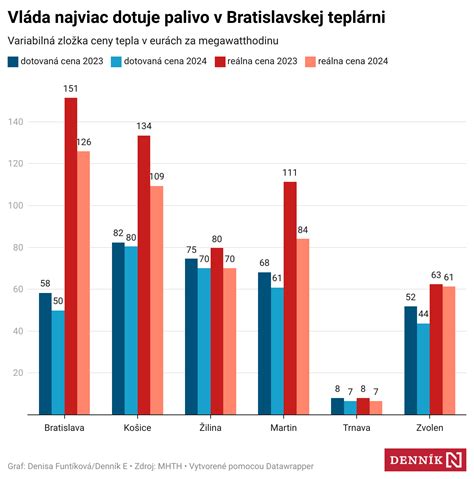

Jedným z hlavných cieľov bolo zmierniť rozdiely v merných nákladoch medzi jednotlivými bytmi, ktoré boli spôsobené nevhodným pomerom základnej a spotrebnej zložky. Nová legislatíva odporúča rozpočítavať celkové náklady na teplo v pomere 60 % základná zložka (podľa podlahovej plochy) a 40 % podľa nameranej spotreby. Podiel základnej zložky nemôže byť nižší ako 30 %. Zavádza sa tiež kontrolný mechanizmus, ktorý má zabezpečiť spravodlivé rozdelenie nákladov - rozdiel medzi najnižšou a najvyššou jednotkovou cenou tepla na štvorcový meter nesmie prekročiť 2,85-násobok.

Pre odpojené byty sa pri rozpočítavaní základnej zložky uplatňujú koeficienty (napr. 0,2 pre byty v nadstavbách, 0,5 pre byty v okrajovej polohe). Vlastníci môžu rozhodnúť o znížení týchto koeficientov.

Vyhláška tiež upravila pravidlá rozpočítavania nákladov na teplo dodaného v teplej vode. Základná zložka, ktorá pokrýva náklady spojené s cirkulačnými a pohotovostnými stratami, môže tvoriť maximálne 20 %.

Stanovenie ideálneho pomeru základnej a spotrebnej zložky tepla na vykurovanie predstavuje zložitý problém. Nesprávne zvolený pomer môže viesť k markantným rozdielom v nákladoch medzi jednotlivými bytmi. Porovnanie dvoch bytových domov na Bernolákovej ulici ukázalo, že pomer 20 % základnej a 80 % spotrebnej zložky viedol k väčším rozdielom v nákladoch ako pomer 70 % základnej a 30 % spotrebnej zložky. Je dôležité, aby odsúhlasené pravidlá boli v súlade s platnou legislatívou a rešpektovali špecifické podmienky každého bytového domu.

Mýty vs. Fakty o vonkajších vplyvoch

• Mýtus: "Je to len papier pre úrady."Fakt: Je to základný bezpečnostný dokument. V prípade poistnej udalosti poisťovňa ako prvé žiada revíznu správu a tento protokol.
• Mýtus: "Pri rekonštrukcii bytu to netreba."Fakt: Omyl. Aj pri rekonštrukcii sa menia podmienky a protokol je nutný pre novú revíziu.
• Mýtus: "Všade dáme 'normálne' prostredie."Fakt: To je nebezpečné zjednodušenie. Drevenica má iné riziko požiaru ako murovaný dom.

Nepodceňujte základy bezpečnosti. Protokol o určení vonkajších vplyvov nie je len formálnou povinnosťou, ale poistkou, že vaša elektroinštalácia zvládne podmienky, ktorým bude vystavená dlhé roky.
