S rastúcou životnou úrovňou sa prirodzene zvyšuje aj počet elektrických spotrebičov v domácnostiach. Dnes už nie je nič neobvyklé vlastniť viacero televízorov, počítač, hi-fi súpravu a rôzne elektrické pomocníky v kuchyni či dielni. Tento trend, spolu s narastajúcim využívaním energeticky náročnejších spotrebičov ako sú elektrické sporáky, bojlery a vykurovacie telesá, kladie zvýšené nároky na elektroinštalácie. Legislatíva a normotvorba sa tomuto vývoju prispôsobujú, pričom hlavným cieľom je zabezpečiť maximálnu bezpečnosť pri distribúcii a rozvode elektrickej energie v budovách. V starších objektoch, kde elektroinštalácie často slúžia desiatky rokov bez významnejších zásahov, však tieto pôvodné rozvody už nespĺňajú aktuálne bezpečnostné a prevádzkové požiadavky. Jediným efektívnym riešením je komplexná rekonštrukcia.
Staré elektroinštalácie: Svedectvo minulosti
V starších budovách, ktoré neprešli významnejšou modernizáciou, sa dodnes môžeme stretnúť s elektroinštaláciami, ktoré vykazujú špecifické charakteristiky. Tieto inštalácie často pochádzajú z obdobia, kedy počet a typ elektrických spotrebičov boli výrazne odlišné od dnešných štandardov.
Materiály a technológie minulosti
Jedným z najvýraznejších znakov starších inštalácií je použitie medených vodičov s impregnovanou textilnou izoláciou. Pre fázový vodič (dnes krajný) sa používala čierna farba, zatiaľ čo nulovací vodič (dnes PEN vodič) bol zvyčajne červený. Prierezy vodičov pre jednotlivé spotrebiteľské obvody, ako napríklad svetelný či zásuvkový okruh, boli často veľmi malé, pričom prierez 1 mm² nebol výnimkou.
Spoje vodičov sa realizovali jednoduchým skrútením odizolovaných koncov a ich následným zaizolovaním pomocou izolačnej pásky. Počet takýchto spojov v jednej inštalačnej škatuli nebol striktne obmedzený, čo viedlo k potenciálne problematickým a ťažko prehľadným uzlom. Hľadanie a odstraňovanie porúch v takýchto rozvodoch si vyžadovalo značnú zručnosť a skúsenosti.
Inštalačné škatule boli v minulosti často vyrobené z impregnovaného papiera alebo kovového plechu. Ak boli vodiče uložené v inštalačných rúrkach, tie boli zvyčajne z impregnovaného papiera (tzv. Bermanove rúrky). Vzhľadom na ich neohybnosť sa v odbočkách alebo zlomoch používali spojovacie diely, často z porcelánu. Svetlosť týchto rúrok bola navyše veľmi obmedzená. Elektromer sa zvyčajne nachádzal spolu s poistkami na takzvanej elektromerovej doske. Odbočovacie rozvodnice boli vyrobené z dreva a ochrana pred nedovoleným odberom elektrickej energie v spoločných priestoroch často chýbala.
Charakteristika socialistickej výstavby
Obdobie socializmu prinieslo všeobecné šetrenie materiálmi, najmä strategickými surovinami ako meď. Vnútorné elektrické rozvody budov z tohto obdobia preto často využívajú hliníkové vodiče s minimálnym prierezom 2,5 mm². Ako izolačný materiál prevládal termosetový bakelit a neskôr PVC. Inštalačné škatule a rúrky boli taktiež z PVC.

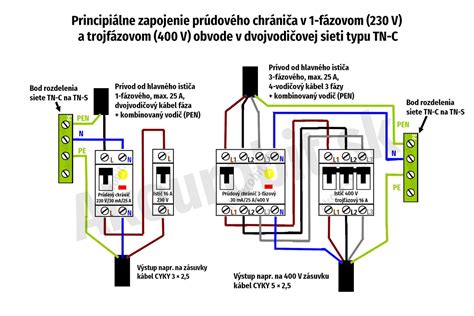

Spoje v inštalačných škatuliach sa realizovali skrutkovými spojmi, pričom vtedajší majstri bežne používali mostíky, často štyri v jednej škatuli. Elektrická sieť z tohto obdobia sa označuje ako TN-C, čo predstavuje štvorvodičový systém tvorený tromi fázovými vodičmi a jedným nulovacím vodičom PEN. Okrem izolovaných jednožilových vodičov boli v tomto období rozšírené aj káble AYKY s hliníkovým jadrom a izoláciou žíl a plášťa z PVC.
Problémy a riziká starých elektroinštalácií
Napriek tomu, že staršie elektroinštalácie v minulosti postačovali potrebám doby, dnes predstavujú značné bezpečnostné riziko. Spôsob ich vyhotovenia a použité materiály už nezodpovedajú súčasným štandardom a zvyšujúcim sa nárokom na spotrebu elektrickej energie.
Hliníkové vodiče a skrutkové spoje
Hlavným problémom elektroinštalácií s hliníkovými vodičmi je ich kombinácia so skrutkovými spojmi v inštalačných škatuliach. Hliník má tendenciu "tečie" pôsobením prúdu a tepla, čo vedie k uvoľňovaniu zo skrutkového spoja. Toto uvoľnenie spôsobuje zvýšenie prechodového odporu, následné prehrievanie, iskrenie a v krajných prípadoch až vznik požiaru.
Mimoriadne nebezpečná je situácia, ak dôjde k uvoľneniu spoja vodiča PEN. V takom prípade sa fáza môže objaviť na kostrách spotrebičov (napríklad na chladničke či práčke), čo predstavuje vážne riziko úrazu elektrickým prúdom pre obyvateľov domácnosti. Elektroinštalácie s hliníkovými vodičmi navyše vyžadujú pravidelné revízie s nutnosťou dotiahnutia skrutkových spojov.
Zastarané dimenzovanie a absencia ochranných prvkov
Staré elektroinštalácie boli dimenzované na výrazne nižšiu spotrebu elektrickej energie, než je bežná dnes. Obvody navrhnuté pred desaťročiami nerátali s modernými spotrebičmi s vysokým odberom, ako sú práčky, umývačky riadu, mikrovlnné rúry, elektrické sporáky, bojlery či klimatizačné jednotky. Toto poddimenzovanie môže viesť k preťaženiu obvodov, prehrievaniu vodičov a potenciálne k požiaru.
Ďalším závažným nedostatkom je absencia moderných ochranných prvkov. V starých inštaláciách často chýbajú prúdové chrániče (FI chrániče), ktoré sú dnes nevyhnutné pre ochranu osôb pred úrazom elektrickým prúdom. Ich prítomnosť je dokonca v určitých prípadoch predpísaná normami, napríklad pri zásuvkách v kúpeľniach.
Moderné požiadavky na elektroinštalácie
Súčasné normy a predpisy kladú podstatne prísnejšie nároky na materiály, spôsoby vyhotovenia a bezpečnostné prvky elektroinštalácií. Cieľom je zabezpečiť spoľahlivú prevádzku, ochranu pred úrazom a predchádzanie požiarom.
Materiály a technické riešenia súčasnosti

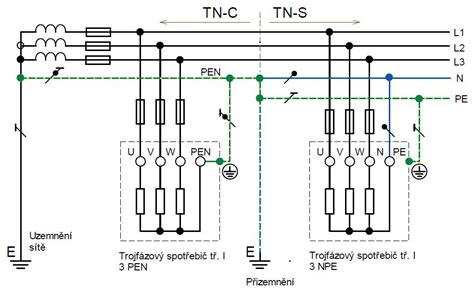

Inštalovanie hliníkových vodičov vo vnútorných rozvodoch elektroinštalácie je dnes zakázané. Preferovaným materiálom sú medené vodiče s izoláciou odolnou voči šíreniu ohňa. Moderné inštalácie sa realizujú v sústave TN-S, kde sú okrem fázových vodičov vedené samostatne ochranný vodič PE (zelenožltý) a neutrálny vodič N (svetlomodrý). Sústava TN-S je oproti TN-C s kombinovaným PEN vodičom výrazne bezpečnejšia, najmä vďaka možnosti spoľahlivého použitia prúdových chráničov.
Inštalačné škatule sú dnes vybavené bezskrutkovými svorkami (tzv. WAGO svorky), ktoré zabezpečujú spoľahlivé a bezpečné spojenie vodičov. Tieto svorky sú priestorovo úspornejšie a eliminujú riziko uvoľnenia spoja v dôsledku vibrácií alebo tepelných zmien. Materiály inštalačných rúrok a ostatných komponentov musia spĺňať prísne kritériá nehorľavosti a odolnosti voči šíreniu plameňa.
Dimenzovanie a súčasný príkon
Pri návrhu modernej elektroinštalácie je kľúčové zohľadniť takzvaný súčasný príkon bytu - teda maximálne množstvo elektrickej energie, ktoré môže byť v danom momente využité. S nárastom počtu a výkonu elektrických spotrebičov sa tento príkon neustále zvyšuje. Nesprávne dimenzovanie prierezov vedení a veľkostí ističov môže viesť k preťaženiu a poškodeniu inštalácie.
Normy udávajú štandardné hodnoty uvažovaného súčasného príkonu bytu, ktoré sa líšia v závislosti od kategórie (A, B, C). Napríklad rastúca popularita elektrického varenia, používanie mikrovlnných rúr, halogénových sporákov, či elektrického vykurovania a klimatizácií predstavujú pre elektroinštalácie značnú záťaž.
Elektroinštalačné zóny a plánovanie
V súčasnosti sa elektroinštalácie realizujú prednostne v takzvaných elektroinštalačných zónach. Tieto zóny definujú miesta, kde je bezpečné a vhodné ukladať elektrické vedenia v stenách. Vedenie mimo týchto zón je možné, ale musí byť realizované kolmo z najbližšej zóny. Týmto spôsobom sa znižuje riziko poškodenia skrytých vedení pri vŕtaní či zavesení predmetov na stenu.
Pri plánovaní elektroinštalácie je dôležité myslieť na budúce potreby a predpokladané dispozičné riešenie priestoru. Minimalistický prístup, kedy sa napríklad lustru umiestni len do stredu miestnosti a zásuvky rozmiestnia pozdĺž steny, je prežitkom. Projekt elektroinštalácie by mal odrážať individuálne požiadavky investora, napríklad zvýšený počet zásuviek v obývačke pri plánovanom umiestnení televízora, DVD prehrávača a hi-fi súpravy.
Počet obvodov a zásuviek
Požiadavky na minimálny počet obvodov a zásuviek sa tiež výrazne zmenili. Kým kedysi postačoval v byte jeden svetelný a jeden zásuvkový okruh (okrem malometrážnych bytov), dnes sú tieto požiadavky omnoho vyššie. Napríklad v kuchyni by malo byť podľa noriem minimálne päť zásuviek, aby sa pokryli potreby chladničky, umývačky riadu, mikrovlnnej rúry, varnej kanvice a ďalších drobných spotrebičov. Podobne je to aj so svetelnými obvodmi, kde je často žiaduce riešiť osvetlenie viacerými spôsobmi - napríklad kombináciou centrálneho a lokálneho osvetlenia.
Rekonštrukcia ako nevyhnutnosť
Vzhľadom na uvedené skutočnosti je rekonštrukcia elektroinštalácie v starších budovách často nevyhnutná. Táto rekonštrukcia by mala byť vykonaná odborne a v súlade s aktuálnymi technickými normami a predpismi.
Profesionálny prístup a projektová dokumentácia
Akékoľvek zásahy do elektroinštalácie, ktoré nie sú vykonané odborníkom s patričným vzdelaním a oprávnením, predstavujú riziko. Preto je nevyhnutné zveriť rekonštrukciu do rúk kvalifikovaného elektroinštalatéra alebo elektromontážnej firmy. Tí sú schopní navrhnúť a zrealizovať elektroinštaláciu podľa platných noriem.

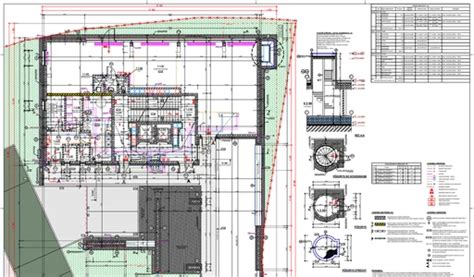

Podkladom pre rekonštrukciu je projektová dokumentácia, ktorú vypracuje projektant elektrotechnických zariadení. Projektant zakreslí návrh realizácie podľa noriem a v súlade s požiadavkami investora, vrátane umiestnenia svietidiel, vypínačov a ďalších komponentov. Po realizácii by sa mala projektová dokumentácia aktualizovať o tzv. skutočné vyhotovenie elektroinštalácie, ktoré zaznamenáva prípadné zmeny oproti pôvodnému návrhu.
Elektroinštalačné zóny a vedenia
V súčasnosti sa pri realizácii elektroinštalácií preferuje ukladanie vedení do tzv. elektroinštalačných zón. Tieto zóny, ktoré sú presne definované normami, znižujú riziko poškodenia vedení pri budúcich stavebných prácach, ako je vŕtanie či zavesovanie. Vedenia sú realizované v sústave TN-S, čo znamená použitie trojžilových káblov pre jednofázové obvody (fázový, neutrálny a ochranný vodič) a päťžilových káblov pre trojfázové obvody.
Elektromerové rozvádzače a úspory energie
Pri rekonštrukciách, ak sú elektromery pôvodne umiestnené vo vnútri bytu či domu, dodávateľ elektriny striktne vyžaduje ich presunutie na verejne prístupné miesto, napríklad na chodbu bytového domu alebo na fasádu rodinného domu. Tento krok prispieva k lepšej kontrole a bezpečnosti.

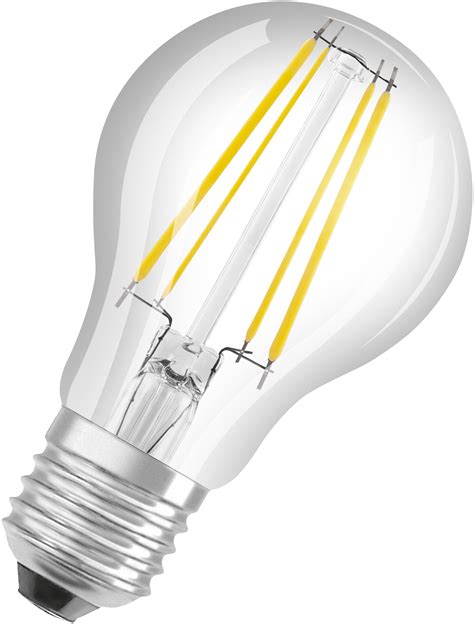

Moderná elektroinštalácia by mala zároveň zohľadňovať aj úspory energie. Namiesto zastaraných žiaroviek by sa mali preferovať účinné LED svietidlá, ktoré sú podstatne energeticky úspornejšie a poskytujú kvalitnejšie svetlo. Pri výbere spotrebičov s veľkým potenciálom úspor energie, ako sú bojlery či elektrické sporáky, je vhodné orientovať sa na moderné zariadenia s kvalitnou tepelnou izoláciou a účinným ohrevom, napríklad s indukčným ohrevom.
Dôležitosť revízií
Napriek tomu, že nová elektroinštalácia spĺňa všetky aktuálne normy, jej pravidelná kontrola je nevyhnutná. Revízie elektroinštalácie nie sú len formálnym úkonom, ale kľúčovým prvkom zabezpečenia dlhodobej bezpečnosti a spoľahlivosti.
Pravidelné kontroly pre predchádzanie problémom
Revízny technik vykonáva odbornú prehliadku a skúšku elektroinštalácie, počas ktorej zisťuje prípadné nedostatky a navrhuje ich odstránenie. V bytových domoch je zákonná povinnosť vykonávať revíziu elektroinštalácie každých 3 až 5 rokov. Pravidelné revízie pomáhajú predchádzať krízovým situáciám, eliminujú potenciálne zdroje porúch a zabezpečujú, že elektroinštalácia je plne funkčná a schopná splniť všetky primerané nároky.
Zanedbanie bezpečnostných predpisov a skryté nedostatky v elektroinštalácii predstavujú potenciálne ohrozenie. Spoľahlivá elektroinštalácia funguje tak, že si jej prítomnosť ani neuvedomujeme a môžeme bez obmedzení využívať všetky elektrické spotrebiče. Komplexná rekonštrukcia a pravidelné revízie sú preto investíciou do bezpečnosti a komfortu bývania.
