Pripojenie a zapojenie elektrického kotla: Komplexný návod

Pripojenie elektrického kotla, na rozdiel od jednotiek na tuhé palivo, predstavuje špecifický súbor požiadaviek a postupov, ktoré si vyžadujú pozornosť nielen majiteľov súkromných budov. Tento proces zahŕňa nielen výber vhodného typu zariadenia, ale aj jeho odbornú inštaláciu a bezproblémovú integráciu do existujúcich komunikačných systémov. Správne zapojenie elektrického kotla je kľúčové pre jeho efektívnu, bezpečnú a dlhodobo spoľahlivú prevádzku, pričom elektrický kotol predstavuje srdce celého vykurovacieho systému.

Výber miesta inštalácie elektrického kotla

Kľúčovým prvým krokom pri inštalácii elektrického kotla je výber vhodného umiestnenia. Súčasné predpisy síce neustanovujú prísne obmedzenia týkajúce sa miesta inštalácie elektrickej jednotky, avšak výber by mal byť primárne zohľadňovať bezpečnostné predpisy a jednoduchosť údržby.

Požiadavky na inštaláciu v súkromných domoch

Pri inštalácii elektrického kotla v súkromnom dome je potrebné brať do úvahy nasledujúce špecifické požiadavky:

• Podlahové jednotky: Zariadenia určené na podlahovú inštaláciu by mali byť umiestnené v samostatnej miestnosti s obmedzeným prístupom pre obyvateľov budovy. Tento priestor by mal byť dostatočne vetraný a zabezpečený.
• Nástenné modely: Nástenné elektrické kotly je možné namontovať do priestorov ako je kuchyňa alebo kúpeľňa. V prípade, že dôjde ku kontaktu tela jednotky so stenou, je nevyhnutné podložiť ju tepelne izolačným obkladom z materiálov ako azbest alebo čadič. Tieto materiály zabezpečia ochranu steny pred prehrievaním a potenciálnym poškodením.

Pri inštalácii elektrického kotla v kúpeľni je potrebné počítať s potenciálnymi komplikáciami pri pripojení k sieti s napätím 220 V. V takomto prípade môže byť nevyhnutné položiť silnejší napájací kábel, ktorý bude schopný zvládnuť požadované zaťaženie.

Technické aspekty elektrického zapojenia

Správne elektrické zapojenie je základom bezpečnej prevádzky elektrického kotla. Na pripojenie kotla k elektrickej sieti je potrebná elektrická prípojka založená na kábli s medenými vodičmi. Prierez vodičov sa musí starostlivo vyberať v súlade s hodnotou uvedenou v technickom pase zariadenia. Tento parameter zaručuje, že kábel bude schopný bezpečne prenášať požadované množstvo elektrickej energie bez rizika prehriatia alebo poškodenia.

Kontaktné svorky elektrického kotla sú zvyčajne vyvedené ako samostatný blok, často umiestnený v spodnej časti skrinky. Súčasťou býva aj medená skrutka štandardnej veľkosti M6, ktorá slúži na pripojenie uzemňovacej zbernice.

Dôležitosť spoľahlivého uzemnenia

Pri usporiadaní uzemnenia je nevyhnutné zabezpečiť, aby elektrický kontakt v mieste pripevnenia bol maximálne spoľahlivý. Na tento účel by mala byť oblasť spojenia dôkladne vyčistená brúsnym papierom. Dôkladné očistenie povrchu zabezpečí optimálny kontakt a minimalizuje riziko vzniku prechodového odporu, čím sa zefektívni ochrana pred úrazom elektrickým prúdom.

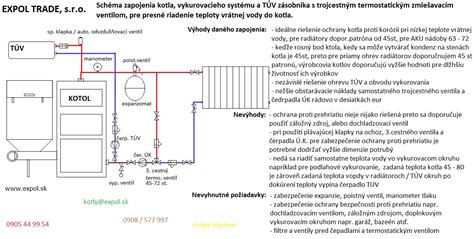

Schémy zapojenia vykurovacieho potrubia

Pri hodnotení schém na pripojenie elektrických vykurovacích kotlov k vodovodnému potrubiu je možné zvoliť z niekoľkých základných možností, ktoré zohľadňujú rôzne potreby a možnosti inštalácie:

• Najjednoduchšia schéma s núteným obehom: Táto konfigurácia zahŕňa expanznú nádrž, obehové čerpadlo, bezpečnostný ventil a zariadenie Mayevsky (odvzdušňovací ventil). Systém s núteným obehom je štandardným riešením pre moderné vykurovacie systémy.
• Schéma bez expanznej nádrže a samostatného obehového čerpadla: V niektorých prípadoch, najmä pri menších systémoch alebo špecifických konštrukčných riešeniach, je možné použiť schému bez týchto komponentov. Je však dôležité zvážiť, či tento prístup neovplyvní efektivitu a bezpečnosť systému.
• Možnosť s využitím špeciálneho paralelne zapojeného kapacitného zásobníka: Táto pokročilejšia možnosť umožňuje akumuláciu tepla v nočných hodinách, kedy sú tarify za elektrickú energiu zvyčajne nižšie. Využitie tepelných akumulátorov môže viesť k významným úsporám nákladov na vykurovanie.

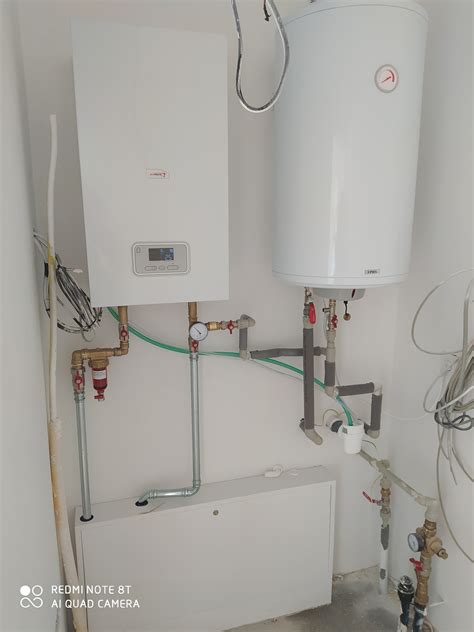

Usporiadanie potrubných prvkov kotla

Bez ohľadu na zvolenú schému zapojenia, ak je správne nainštalovaná, garantuje požadovanú účinnosť vykurovania. Inštalácia kotlového zariadenia prebieha v niekoľkých kľúčových etapách:

1. Umiestnenie jednotky: Elektrický kotol je inštalovaný na podlahe alebo pripevnený na stenu vo výške približne 1,5 metra od podlahy. Pri montáži na stenu je potrebné použiť vhodné kotvy a hmoždinky, pričom je dôležité zabezpečiť dokonale rovné upevnenie v horizontálnej aj vertikálnej rovine.
2. Pripojenie vývodov: Vývody kotla sa pripájajú k vykurovacím potrubiam. Súčasne s týmto krokom sa inštalujú guľové ventily, ktoré umožňujú uzatvorenie prietoku v jednotlivých vetvách pre účely údržby alebo výmeny komponentov.
3. Inštalácia expanznej nádrže: Expanzná nádrž sa montuje do spiatočného potrubia. Jej úlohou je kompenzovať objemové zmeny vody spôsobené zmenami teploty v systéme.
4. Montáž filtra: Do spiatočného potrubia, pred expanznou nádržou, sa inštaluje filter s jemnými okami. Tento filter zachytáva nečistoty a chráni tak kotol a ostatné komponenty systému pred poškodením.
5. Ventil pre údržbu: Pre ľahšiu údržbu a servis sa pred prístrojom často inštaluje ďalší guľový ventil.

V prípade indukčných a elektronických jednotiek, ktoré neobsahujú vstavané čerpadlá, je potrebné tieto komponenty namontovať osobitne do potrubia kotla.

Pripojenie elektrického kotla k elektrickej sieti

Samotné pripojenie kotla k elektrickej sieti vyžaduje dodržanie nasledujúcich odporúčaní, ktoré sa odvíjajú od výkonu zariadenia:

• Do 3,5 kW: Zariadenia s výkonom do 3,5 kW je možné pripojiť do bežnej zásuvky. Je však dôležité zabezpečiť, aby bola zásuvka a príslušný elektrický obvod dimenzovaný na dané zaťaženie.
• 3,5 kW - 7 kW: Pohonné jednotky s výkonom v rozsahu od 3,5 kW do 7 kW by mali byť pripojené priamo k rozvádzaču prostredníctvom samostatného elektrického obvodu. Dôvodom je, že bežná zásuvka nemusí odolať vysokému prúdu, ktorý tieto zariadenia odoberajú.
• 7 kW - 12 kW: Kotlové zariadenia s výkonom do 12 kW sa zvyčajne pripájajú k jednofázovej sieti s napätím 220 V. Pre takéto pripojenie je nevyhnutné použiť kábel s dostatočným prierezom a samostatný istič.
• Nad 12 kW: Jednotky s vyšším výkonom sú určené pre pripojenie do trojfázovej siete s napätím 380 V. Toto pripojenie znižuje prúdové zaťaženie jednotlivých vodičov a zvyšuje celkovú bezpečnosť systému.

Pre inštaláciu kotlového zariadenia s vyšším výkonom je vhodný kábel typu VVG s tromi medenými vodičmi (pre jednofázovú verziu), ako aj automatický spínač a prúdový chránič (RCD). Pre samostatne stojace zariadenia je vhodné vyčleniť samostatnú miestnosť alebo roh, ktorý bude spĺňať bezpečnostné normy.

Ochranné prvky elektrického zapojenia

Elektrické zapojenie kotla musí byť chránené prostredníctvom ističa a prúdového chrániča (RCD) umiestnených v hlavnom rozvádzači. Istenie chráni zariadenie pred skratom a preťažením vodiča, zatiaľ čo RCD poskytuje ochranu pred úrazom elektrickým prúdom v prípade poruchy izolácie. Odporúča sa tiež zvážiť pripojenie regulátora napätia, pretože aj malé výkyvy v sieti môžu poškodiť citlivé elektronické komponenty kotla.

Prevádzkové náklady a úsporné opatrenia

Elektrické vykurovanie je v porovnaní s plynovým vykurovaním často vnímané ako nákladnejšie. Existujú však spôsoby, ako optimalizovať prevádzkové náklady:

• Dvojtarifný elektromer: Inštalácia počítadla s dvoma sadzbami elektrickej energie umožňuje využívať nižšie nočné tarify na ohrev vody alebo akumuláciu tepla.
• Tepelné akumulátory: Využitie tepelných akumulátorov v kombinácii s dvojtarifným meraním umožňuje efektívne skladovanie tepla počas noci a jeho následné využitie počas dňa.
• Automatizácia a regulácia: Používanie moderných regulačných systémov, ktoré umožňujú programovanie vykurovacích cyklov alebo aktiváciu kúrenia len vtedy, keď teplota klesne pod nastavenú hodnotu, môže výrazne znížiť spotrebu energie.

Dodatočné odporúčania pre inštaláciu

Pri inštalácii elektrického kotla je dôležité dodržiavať aj ďalšie odporúčania:

• Kvalitné výrobky: Odporúča sa kupovať zariadenia iba od renomovaných výrobcov, ktorí poskytujú kvalitné produkty a spoľahlivý servis. Tým sa zabezpečí dlhodobá životnosť a bezproblémová prevádzka vykurovacieho systému.
• Profesionálna montáž: Hoci niektoré kroky inštalácie môžu byť vykonané svojpomocne, elektrické zapojenie a uvedenie do prevádzky by mali byť zverené kvalifikovaným odborníkom. Títo odborníci majú potrebné znalosti a skúsenosti na zabezpečenie bezpečnej a efektívnej prevádzky kotla.
• Pravidelná údržba: Pre zabezpečenie optimálnej funkčnosti a predĺženie životnosti kotla je dôležité vykonávať pravidelnú údržbu podľa odporúčaní výrobcu.

Správne zapojenie elektrického kotla do vykurovacieho systému a elektrickej siete je komplexný proces, ktorý si vyžaduje dôkladné plánovanie, dodržiavanie technických noriem a bezpečnostných predpisov. Dôsledným dodržiavaním uvedených krokov a odporúčaní je možné dosiahnuť bezpečné, efektívne a spoľahlivé fungovanie vykurovacieho systému.
