Plánovanie výstavby rodinného domu je investícia, ktorá si vyžaduje dôkladnú prípravu a pochopenie kľúčových dokumentov. Jedným z najdôležitejších prvkov projektovej dokumentácie je pôdorys domu. Tento dokument slúži ako základný stavebný plán, ktorý definuje nielen vzhľad, ale predovšetkým funkčnosť a efektivitu vášho budúceho bývania. Pochopenie toho, čo pôdorys predstavuje a ako ho správne interpretovať, je preto nevyhnutné pre úspešnú realizáciu vášho sna o rodinnom dome.
Typy pôdorysov a ich charakteristiky
Pri rozhodovaní o tom, aký pôdorys domu si vybrať, je dôležité zohľadniť nielen estetické preferencie, ale predovšetkým praktické aspekty a obmedzenia, ktoré vyplývajú zo stavebného pozemku. Každý typ pôdorysu má svoje špecifické výhody a nevýhody, ktoré ovplyvňujú nielen cenu výstavby, ale aj komfort bývania.
Štvorcový pôdorys: Nadčasová praktickosť
Štvorcový pôdorys domu predstavuje nadčasové riešenie, ktoré si získalo popularitu už v minulosti. S výstavbou takýchto domov sa na Slovensku začalo zhruba v 50. rokoch 20. storočia a mnohé z nich pretrvali dodnes. Ide o tie typické hranaté domy, ktoré sa v obciach stavali vo veľkom počte.
Výhodou takéhoto pôdorysu je predovšetkým jeho praktickosť. V závislosti od konkrétneho projektu sa dá celková plocha domu ľahko zmenšovať alebo zväčšovať podľa potreby. Vďaka tomu je možné ho napasovať na klasický developerský stavebný pozemok, ale aj na menšie parcely vhodné na stavbu rodinného domu. Štvorcový pôdorys sa vyznačuje jednoduchou konštrukciou strechy, čo obvykle znamená nižšie náklady na výstavbu. Menšia obvodová plocha tiež prispieva k nižším nákladom na kúrenie.
Obdĺžnikový pôdorys: Ideálny pre úzke pozemky

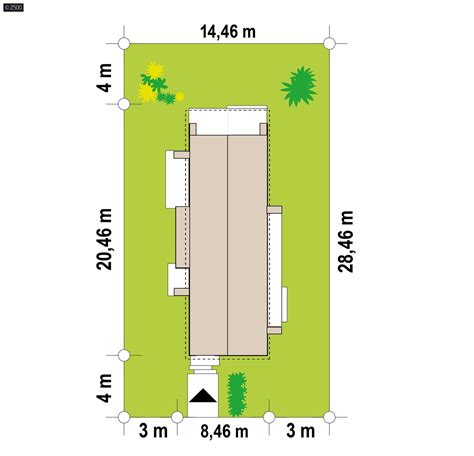

Na Slovensku má tradícia obdĺžnikových pôdorysov ešte dlhšiu históriu, najmä v oblastiach s dlhými a úzkymi stavebnými pozemkami. Naši predkovia už v minulosti riešili, ako bývať efektívne, aj keď susedov dom stál len zopár metrov vedľa. Tento variant predstavuje najvhodnejší pôdorys domu na úzky pozemok.
Podobne ako v prípade štvorcového pôdorysu, aj tieto typy projektov sú škálovateľné a vedia sa prispôsobiť potrebám a možnostiam investorov. Obdĺžnikový pôdorys je obľúbený kvôli svojej otvorenosti, kde priestor terasy môže byť krytý z dvoch strán. Jeho tvar tiež dáva možnosť vhodne rozdeliť dom na dennú a nočnú zónu.
Pôdorys v tvare L: Súkromie a priestor na terasu

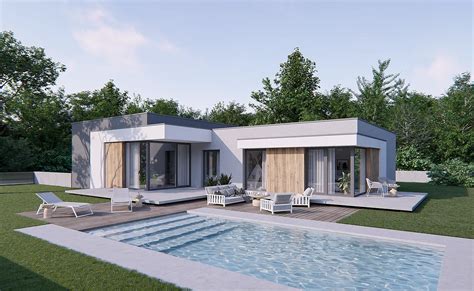

Pôdorys v tvare L je menej častým riešením, ktoré si investori vyberajú zvyčajne z dvoch hlavných dôvodov: buď chcú lepšie využiť stavebný pozemok, alebo sa im jednoducho páči daný projekt rodinného domu v tvare L. Tento typ pôdorysu má komplikovanejšiu strechu, čím býva toto riešenie o niečo drahšie v porovnaní so štvorcovým alebo obdĺžnikovým pôdorysom.
Na druhú stranu ponúka množstvo výhod. Dom má netypický tvar, čím sa odlíšite od ostatných susedov. Pôdorys v tvare L vás „kryje“ z dvoch strán, takže aj na menšom pozemku môžete dosiahnuť väčšie súkromie. Zároveň tu vzniká ideálny priestor na vytvorenie príjemnej terasy.
Pôdorys v tvare U: Súkromie a členenie priestoru
Pôdorysy domov sa často navrhujú aj do tvaru písmena U. Toto riešenie dáva stavbe ešte netradičnejší vzhľad a umožňuje dokonalejšie rozdelenie na dennú a nočnú časť alebo na oddychovú a pracovnú časť. Tvar U umožňuje vytvoriť súkromie na terase, ktorá je krytá z troch strán.
Podobne ako v prípade pôdorysov v tvare L, aj tento tvar vyžaduje zložitejšiu strechu a môže mať väčšiu obvodovú plochu, čo môže ovplyvniť náklady na výstavbu a vykurovanie. Tento tvar je vhodný pre bungalovy, pretože umožňuje účelné členenie priestorov na zóny s rôznym stupňom súkromia.
Netradičné pôdorysy: Kruhové, viacuholníkové a alternatívne stavby

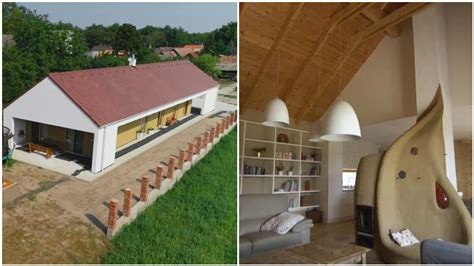

Dnešné stavebné technológie umožňujú postaviť dom prakticky s akýmkoľvek pôdorysom. Okrem spomínaných tvarov existujú aj rôzne netradičné domy s kruhovým, troj- či viacuholníkovým pôdorysom. Tieto riešenia sú často spojené s použitím alternatívnych stavebných materiálov, ako je nepálená tehla alebo slama. Tieto domy vynikajú jedinečným dizajnom a ekologickým prístupom k bývaniu.
Faktory ovplyvňujúce návrh pôdorysu domu
Pri tvorbe pôdorysu domu nie je dôležitý len tvar domu, ale aj množstvo ďalších faktorov, ktoré ovplyvňujú jeho funkčnosť, komfort a efektivitu.
Orientácia pozemku a svetové strany

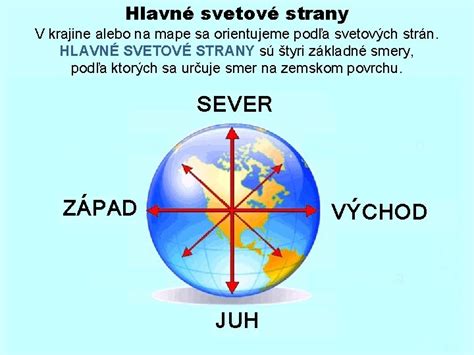

Správne umiestnenie domu voči svetovým stranám je kľúčové pre optimalizáciu spotreby energií. Ideálnym riešením je orientovať čo najväčšiu časť fasády a obývacie časti domu (obývaciu izbu, jedáleň) na juh, aby sa maximalizovalo využitie slnečného žiarenia. V prípade, že južná orientácia nie je možná, snažíme sa obytné priestory orientovať na západ. Spálne, kde sa trávi menej času, môžu byť orientované na sever alebo na východ. Severná orientácia dokonca môže prispieť k udržaniu príjemnejšej teploty v miestnostiach počas letných mesiacov.
Najlepšie situovanie domu vzhľadom k svetovým stranám je, ak je denná časť orientovaná na juh a západ a garáže a pomocné priestory na sever.
Výhľady a okolitá príroda

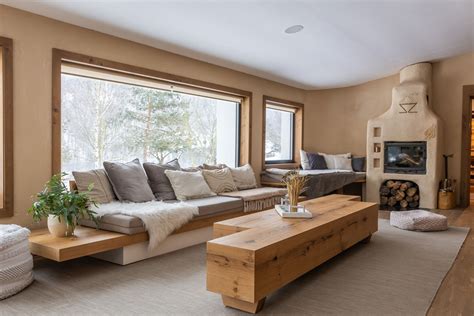

Ak máme možnosť, obytné priestory by mali byť orientované tak, aby ponúkali čo najkrajšie výhľady na prírodu alebo iné zaujímavosti. Prepojenie interiéru a exteriéru môže výrazne zvýšiť kvalitu bývania. Ak sú z určitých častí pozemku krajšie výhľady, pôdorys domu by mal byť navrhnutý tak, aby sa miestnosti, kde trávite najviac času, pozerali týmto smerom.
Terénne obmedzenia

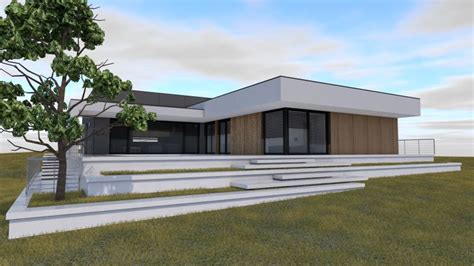

Terén pozemku hrá tiež významnú úlohu pri návrhu pôdorysu. Napríklad, ak je pozemok na svahu, rozloženie budovy a izieb sa bude líšiť od domu postaveného na rovine. Existujú špecializované projekty domov pre svahovité pozemky, ktoré efektívne využívajú terénne danosti.
Potreby a priania klienta
Spôsob života a návyky obyvateľov domu majú najväčší vplyv na usporiadanie priestorov. Niektoré rodiny trávia spolu viac času, zatiaľ čo v iných jednotlivci potrebujú viac súkromia. Toto všetko by sa malo odzrkadliť na pôdoryse domu. Je dôležité si ujasniť, koľko izieb v dome potrebujete, či plánujete pracovať z domu a potrebujete samostatnú pracovňu, a či chcete mať garáž integrovanú v dome alebo samostatne stojacu.
Veľa ľudí podceňuje dôležitosť starostlivého výberu pôdorysu. Je nevyhnutné analyzovať svoje potreby a nechať si poradiť od odborníkov. Nadrozmerný dom môže výrazne zaťažiť vašu peňaženku. Zistite si maximálne možné. Nepremyslené rozloženie miestností vedie k plytvaniu priestorom a nepohodlnému bývaniu.
Čítanie a interpretácia pôdorysu

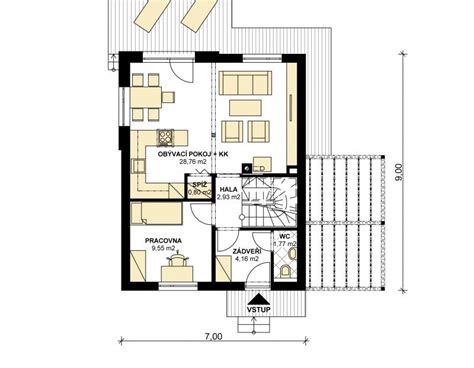

Pôdorys domu zobrazuje priestory domu na ploche, pri pohľade zhora. Je to akýsi „plán“ budovy, ktorý obsahuje informácie o veľkosti, tvare a umiestnení miestností, stien, dverí, okien a ďalších stavebných prvkov. Čítanie pôdorysu nemusí byť také komplikované, ako sa na prvý pohľad zdá.
Legenda a symboly
Prvým krokom pri čítaní pôdorysu je pozrieť sa na legendu alebo kľúč, ktorý vysvetľuje význam použitých symbolov. Na pôdoryse nájdete symboly pre steny, okná, dvere a ďalšie prvky. V legende nájdete aj šrafy s popisom použitých materiálov pre konštrukcie stien.
Mierka
Každý výkres pôdorysu, pohľadov aj rezov obsahuje mierku, ktorá určuje, koľko reálneho priestoru označuje jeden centimeter na výkrese. Napríklad mierka 1:100 znamená, že jeden centimeter na pôdoryse reprezentuje 100 centimetrov v reálnom priestore.
Orientácia a umiestnenie
Dôležitou informáciou na výkrese pôdorysu je orientácia na svetové strany, ktorá sa zvyčajne zobrazuje graficky ako kruh so zvýrazneným smerom na sever. Toto je dôležité na posúdenie správneho umiestnenia miestností. V podrobnejších pôdorysoch nájdete tiež ďalšie potrebné informácie, ako napríklad výšky okien nad podlahou (parapet), výšku samotného okenného otvoru a rozmery. Kóty, najčastejšie v milimetroch, vymedzujú vzdialenosti jednotlivých konštrukcií.
V pôdoryse nájdete uprostred každej miestnosti jej číslo, ktoré odkazuje do tabuľky miestností. Táto tabuľka obsahuje popis jednotlivých miestností, ako je číslo miestnosti, názov miestnosti (dôležité pre stavebný úrad), plochu miestnosti a použitú podlahu, prípadne ďalšie doplňujúce údaje.
Vzájomné umiestnenie miestností a prevádzka
Všímajte si v pôdoryse aj vzájomné umiestnenie miestností a priestorov. Zvážte, či vám vyhovujú z hľadiska praktickosti prevádzky a životného štýlu. Predstavte si, ako bude priestor fungovať v praxi. Napríklad, ako sa budú otvárať dvere a či sa nebudú navzájom blokovať. Obrys okna sa značí silne, zatiaľ čo parapet a zasklenie tence. Kóta okna nad kótovacou čarou určuje jeho šířku, pod čarou je výška samotného okenného otvoru a v zátvorke výška parapetu. Krílo dverí je značené tenkou čarou smerom, ktorým sa dvere otvárajú. Oblúček značí priestor, kudy sa budú dvere pohybovať. Šírka priechodu dverami sa značí nad kótovacou čarou v osi dverí.
Schodište sa značí v pôdoryse tence. Časť schodov, ktorá je zakreslená nad rovinou pôdorysu, je potom čerchovane s dvoma čarami. Uprostred schodišťa je výstupná čiara so šípkou v smere stúpania, nad ňou je kóta s počtom stupňov, výškou stupňa a dĺžkou stupňa. Komínové prieduchy sú značené podľa typu paliva preškrtnutým krúžkom alebo štvorčekom.
Obklad sa značí veľmi silnou čerchovanou čiarou tesne pozdĺž steny. Výšku obkladu značí kóta v zátvorke. Napríklad: (2000) znamená, že obklad v kúpeľni je výšky 2000 mm. V kuchyni (500)(900) znamená, že kuchynský obklad začína za linkou vo výške 900 mm a je 500 mm vysoký.
Základná orientácia vo výkresoch je intuitívna: všetko, čo je pred vami, sa značí tence, konštrukcie v rovine rezu silne, a čokoľvek je nad vami alebo za vami, sa značí čerchovane s dvoma bodkami.
ako čítať PLÁN PÔDORYSU (architektonické vydanie) Pochopenie architektonických plánov poschodí Návod
Technická dokumentácia a jej časti
Projektová dokumentácia je detailný návod na stavbu rodinného domu a je nevyhnutná pre jej prípravu. Okrem pôdorysov zahŕňa aj ďalšie kľúčové výkresy a dokumenty.
Základné výkresy
- Technický popis projektu: Obsahuje podmienky umiestenia stavby, popis funkcie a veľkosti jednotlivých plôch.
- Pôdorys základov rodinného domu: Znázorňuje základové múry a dosky, hĺbku zasadenia a osi stavby.
- Pôdorysy jednotlivých podlaží: Zobrazujú horizontálne rozmery stavby a všetkých miestností, deliacich stien, umiestnenie a veľkosť okenných a dverových otvorov, konštrukčné prvky, umiestnenie komínov a základných hygienických zariadení.
- Pôdorys konštrukcie strechy: Definuje rozmery a umiestnenie všetkých prvkov strešnej konštrukcie.
- Pôdorys strechy: Uvádza rozmiestnenie a rozmery strešných plôch, uhly sklonu, riešenia odvodu vody, rozmery odkvapových žľabov a umiestnenie strešných okien a komínov.
- Rezy: Nákresy stavby v priečnom reze v charakteristických miestach, ktoré obsahujú všetky zvislé rozmery stavby, konštrukčné prvky, vrstvy deliacich stien (stropov) a zvislé dopravné cesty (schodište).
Projekty súvisiace s hlavným projektom
- Konštrukčný projekt: Zahŕňa technický popis, konštrukčnú schému, súpis oceľových prvkov, výkresy armovacích výstuží, výkresy statiky a prevádzacie výkresy prvkov a detailov konštrukcie.
- Projekt vnútorných inštalácií: Pokrýva inštaláciu vodovodu, kanalizácie, ústredného kúrenia a plynu, vrátane technických popisov a výkresov všetkých prvkov inštalácie.
- Projekt vnútornej elektrickej inštalácie: Obsahuje technický popis elektrickej inštalácie a hromozvodu, schému zapojenia a výkresy prvkov na pôdorysoch.
- Vykurovanie rodinného domu krbom: Predstavuje návrh vykurovania pomocou krbu, ktorý môže výrazne ovplyvniť atmosféru a pohodu v dome.
Prispôsobenie projektu
Pokiaľ sa vám páči katalógový projekt, ale myslíte si, že sa nehodí pre váš pozemok, skúste dom natočiť najvýhodnejšie do svetových strán, prípadne zvážte zrkadlový obraz. Na trhu existujú projekty domov pre veľmi úzke pozemky (šírka domu do 7,0 m), ako aj projekty domov pre svahovité pozemky. Ak plánujete postaviť dvojdom, nie je nevyhnutné zháňať špeciálne projekty - stačí si zakúpiť dva komplety projektovej dokumentácie rovnakého domu, z ktorých jeden je v zrkadlovom prevedení.
Výber medzi katalógovým a individuálnym projektom
Pri rozhodovaní o stavbe rodinného domu máte v zásade dve možnosti - svojpomocnú výstavbu alebo dom na kľúč. V rámci výberu projektu môžete siahnuť po katalógovom projekte alebo si nechať vypracovať individuálne riešenie.
- Katalógové projekty: Ponúkajú rýchlejšie a často aj cenovo dostupnejšie riešenie. Rodina Novákových si napríklad vybrala katalógový projekt bungalovu s rozlohou 100 m². Tieto projekty sú overené a pripravené na realizáciu.
- Individuálne projekty: Umožňujú maximálne prispôsobenie vašim potrebám a predstavám. Rodina Kováčových investovala do individuálneho riešenia s unikátnym dizajnom. Tento prístup je síce náročnejší na čas a financie, ale výsledkom je dom šitý na mieru.
Konzultácie s architektmi a stavebnými firmami sú kľúčové pre správne rozhodnutie. Vaše rozhodnutie by malo zohľadňovať nielen aktuálne potreby, ale aj dlhodobé plány vašej rodiny.
Mnoho domov akoby oddeľovalo vnútorný život od okolitého prostredia. Inšpirujte sa príkladmi domov s krásnym prepojením vonku a vnútra. Potreby rodiny sa v čase menia. Deti vyrastú, pribudnú starí rodičia. Navrhnúť ideálny pôdorys nie je jednoduché. Nebojte sa požiadať o radu odborníkov. Ušetríte si tým čas, nervy a peniaze.
Vybrať správny pôdorys nie je jednoduché, ale s dôkladnou analýzou vašich potrieb a poradenstvom od odborníkov to zvládnete. Odteraz budete na svoj pôdorys hľadieť úplne inak. Pamätajte - čas a úsilie venované výberu pôdorysu sa vám mnohonásobne vrátia. Ste pripravení pustiť sa do plánovania?
