Elektrické spotrebiče a zariadenia sú neoddeliteľnou súčasťou nášho každodenného života. Poskytujú nám pohodlie, uľahčujú prácu a umožňujú moderné technológie. Avšak, elektrina, napriek jej užitočnosti, predstavuje aj potenciálne nebezpečenstvo. Jedným z kľúčových prvkov zabezpečujúcich bezpečnosť pri práci s elektrinou je uzemnenie. Tento článok sa zameria na uzemnenie v elektrických inštaláciách, jeho princípy, význam a rôzne aspekty súvisiace s jeho správnou implementáciou.
Čo je to uzemnenie a prečo je dôležité?
Uzemnenie je základný bezpečnostný prvok v každej elektrickej inštalácii. Jeho primárnou funkciou je odviesť nežiaduce elektrické prúdy do zeme, čím sa minimalizuje riziko úrazu elektrickým prúdom a znižuje sa možnosť poškodenia elektrických zariadení. V podstate ide o spojenie elektrického obvodu alebo kovovej časti zariadenia so zemou, ktorá slúži ako obrovský elektrický vodič.
Zem je prirodzene elektricky neutrálna. Keď sa elektrický potenciál nejakej časti zariadenia odchýli od potenciálu zeme (napríklad v dôsledku poruchy izolácie), uzemnenie umožňuje bezpečné "vybitie" tohto náboja do zeme. Bez uzemnenia by sa kovové časti spotrebičov, ktoré by sa za normálnych okolností nemali dostať pod napätie, mohli stať nebezpečne nabité. V takom prípade by sa dotyk s takýmto zariadením stal priamou cestou pre elektrický prúd cez ľudské telo do zeme, čo by mohlo viesť k vážnym zraneniam alebo smrti.
Princípy fungovania uzemnenia
Základným princípom uzemnenia je vytvorenie nízko-odporovej cesty pre elektrický prúd do zeme. Toto sa dosahuje pomocou uzemňovacieho systému, ktorý sa skladá z:
- Uzemňovača: Toto je vodivá časť, ktorá je v priamom kontakte so zemou. Môže to byť zemniaca tyč zatlčená do zeme, zemniaca doska uložená v zemi, alebo obvod vytvorený z uzemňovacieho vodiča uloženého v zemi. V moderných budovách sa často využíva aj základový uzemňovač, ktorý je súčasťou betónových základov.
- Hlavného uzemňovacieho vodiča: Tento vodič spája uzemňovač s hlavným uzemňovacím bodom v budove, kde sa zbiehajú všetky uzemňovacie spoje.
- Ochranných uzemňovacích vodičov (PE vodičov): Tieto vodiče sú súčasťou elektroinštalácie a spájajú kovové kryty elektrických spotrebičov a rozvodných skríň s hlavným uzemňovacím bodom.

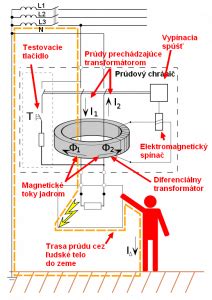

Keď dôjde k poruche, napríklad prerušeniu izolácie a dotyku fázového vodiča s kovovým krytom spotrebiča, vznikne skratový prúd. Ak je spotrebič správne uzemnený, tento prúd tečie cez ochranný uzemňovací vodič do zeme. Nízky odpor uzemňovacej cesty zabezpečí, že prúd bude dostatočne veľký na to, aby spustil ochranné zariadenia, ako sú ističe alebo prúdové chrániče, ktoré okamžite prerušia dodávku elektrického prúdu do postihnutého obvodu.
Typy uzemnenia
Existujú rôzne systémy uzemnenia, ktoré sa líšia spôsobom spojenia zdroja elektrickej energie so zemou a usporiadaním ochranných vodičov. Najbežnejšie systémy sú:
TN systém (Terre-Neutre): V tomto systéme je bod zdroja (transformátora) priamo uzemnený a kovové kryty všetkých spotrebičov sú spojené s týmto uzemneným bodom prostredníctvom ochranných vodičov. Existujú tri varianty TN systému:
- TN-S: Fázové vodiče a neutrálny vodič sú od zdroja oddelené. PE vodič je vedený samostatne.
- TN-C: Fázové vodiče a spoločný ochranný a neutrálny vodič (PEN vodič) sú vedené spolu. Tento systém je starší a v nových inštaláciách sa už nepoužíva z dôvodu bezpečnosti.
- TN-C-S: Kombinuje prvky TN-S a TN-C. V určitých častiach inštalácie sú vodiče spojené (PEN) a v iných sú oddelené (PE a N).
TT systém (Terre-Terre): V tomto systéme je bod zdroja priamo uzemnený a zároveň sú priamo uzemnené aj kovové kryty všetkých spotrebičov prostredníctvom vlastného uzemňovača. Ochrana je zabezpečená predovšetkým prúdovými chráničmi, ktoré detegujú rozdielový prúd medzi fázou a zemou. Tento systém je bežný v krajinách s menej rozvinutou distribučnou sieťou.
IT systém (Isolé-Terre): V tomto systéme je bod zdroja buď izolovaný od zeme, alebo uzemnený cez vysokú impedanciu. Kryty spotrebičov sú uzemnené. Výhodou je, že prvý zemný skrat nevedie k prerušeniu dodávky energie, ale mal by byť okamžite signalizovaný a odstránený. Tento systém sa používa v špecifických aplikáciách, kde je neprerušovaná dodávka energie kritická (napr. v nemocniciach, priemyselných prevádzkach).
Voľba správneho systému uzemnenia závisí od mnohých faktorov, vrátane typu elektrickej siete, požiadaviek na bezpečnosť a platných noriem. V Slovenskej republike sa najčastejšie stretávame s TN-S a TN-C-S systémami, ako aj s TT systémom v starších alebo špecifických inštaláciách.
Pochopenie uzemňovacích usporiadaní - TNCS, TT, TNS
Uzemnenie v rôznych typoch inštalácií
V domácnostiach:V moderných domácnostiach je štandardom použitie systému TN-S alebo TN-C-S. Každý elektrický obvod je chránený ističom a často aj prúdovým chráničom. Kovové kryty všetkých spotrebičov (chladničky, práčky, sporáky, dokonca aj malé spotrebiče ako žehličky) sú pripojené k ochrannému uzemňovaciemu vodiču. Dôležité je tiež uzemnenie kovových častí ako sú vodovodné a plynové potrubia, radiátory a kovové konštrukcie, aby sa zabránilo vzniku nebezpečného napätia v prípade poruchy.
V kúpeľniach a vlhkých priestoroch:Kúpeľne a iné vlhké priestory predstavujú zvýšené riziko úrazu elektrickým prúdom, pretože voda je dobrý vodič elektriny. Preto sú tu kladené prísnejšie požiadavky na uzemnenie. Všetky kovové predmety v dosahu (vodovodné batérie, kovové rámy zrkadiel, sprchové kabíny) musia byť spojené s tzv. ekvipotenciálnym pospájaním, ktoré je ďalej pripojené k hlavnému uzemňovaciemu bodu. V týchto priestoroch je tiež nevyhnutné použitie prúdových chráničov s nízkou vypínacou hodnotou (zvyčajne 30 mA).
V priemyselných prevádzkach:Priemyselné inštalácie často pracujú s vyššími napätiami a prúdmi, a preto sú požiadavky na uzemnenie ešte prísnejšie. Okrem uzemnenia všetkých kovových častí zariadení a konštrukcií je dôležité aj uzemnenie pre ochranu pred prepätím, ktoré môže vzniknúť napríklad pri úderoch blesku alebo pri spínacích operáciách v sieti. V niektorých špecifických aplikáciách sa používajú aj IT systémy pre zabezpečenie neprerušovanej prevádzky.
V exteriéri a záhradách:Elektrické zariadenia používané v exteriéri (záhradné osvetlenie, čerpadlá, kosačky) musia byť rovnako bezpečne uzemnené. Je dôležité používať vhodné vonkajšie pripojovacie káble a zásuvky s krytím proti vlhkosti a prachu. V prípade pripojenia k elektrickej sieti je dôležité overiť stav uzemnenia celého obvodu.
Meranie a kontrola uzemnenia
Správna funkcia uzemnenia nie je samozrejmosťou. Postupom času sa spoje môžu uvoľniť, skorodovať alebo dôjsť k poškodeniu uzemňovacích vodičov. Preto je nevyhnutné vykonávať pravidelné kontroly a merania stavu uzemnenia.
Medzi základné merania patria:
- Meranie zemného odporu: Týmto meraním sa zisťuje kvalita uzemňovacieho systému, teda aký odpor kladie zem pri odvádzaní prúdu. Nízky zemný odpor je kľúčový pre efektívnu funkciu ochrany.
- Meranie spojitosti ochranných vodičov: Toto meranie overuje, či sú všetky ochranné uzemňovacie vodiče neporušené a riadne pripojené po celej dĺžke inštalácie.
- Meranie izolačného odporu: Hoci sa priamo netýka uzemnenia, meranie izolačného odporu je dôležité pre identifikáciu potenciálnych problémov s izoláciou, ktoré by mohli viesť k poruchám a vyžadovali by si uzemnenie.
Tieto merania by mali vykonávať kvalifikovaní odborníci pomocou špecializovaných meracích prístrojov. Frekvencia meraní je stanovená príslušnými normami a závisí od typu inštalácie a prostredia.
Bežné mýty a nedorozumenia týkajúce sa uzemnenia
Existuje niekoľko bežných mýtov a nedorozumení, ktoré sa týkajú uzemnenia a môžu viesť k nesprávnym predstavám o bezpečnosti:
- "Ak mám prúdový chránič, uzemnenie nepotrebujem." Toto je zásadný omyl. Prúdový chránič funguje ako dodatočná ochrana, ale jeho správna funkcia je závislá od existencie spoľahlivého uzemnenia. Pri skrate bez uzemnenia nemusí prúdový chránič reagovať správne.
- "Všetky zásuvky v staršej budove majú uzemnenie." Nie je to pravda. Staršie inštalácie často používali dvojvodičové systémy bez ochranného uzemňovacieho vodiča. V takýchto prípadoch je nevyhnutné vykonať modernizáciu elektroinštalácie, ak sa majú používať spotrebiče s uzemňovacou zástrčkou.

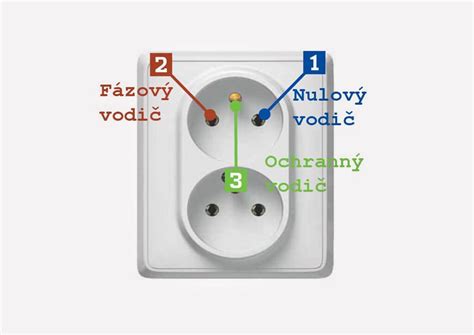

- "Uzemňovací kolík na zástrčke je len na to, aby sa zástrčka nedala otočiť." Toto je len vedľajší efekt. Hlavnou funkciou uzemňovacieho kolíka je pripojenie spotrebiča k ochrannému uzemňovaciemu vodiču v zásuvke.
- "Stačí pripojiť jeden kábel k radiátoru a mám uzemnenie." Toto je nebezpečné a nesprávne. Uzemnenie musí byť vykonané odborne, s použitím správnych vodičov a spojov, a musí byť pripojené k hlavnému uzemňovaciemu bodu budovy. Neodborné zásahy môžu vytvoriť nebezpečné situácie.
Vývoj a budúcnosť uzemnenia
Technológie sa neustále vyvíjajú a s nimi aj požiadavky na bezpečnosť. V kontexte narastajúceho počtu elektrických a elektronických zariadení, ich vyššej citlivosti a potreby spoľahlivej prevádzky, sa aj technológie uzemnenia a ochrany pred prepätím stávajú sofistikovanejšími.
Moderné prístupy zahŕňajú:
- Pokročilé systémy ochrany pred prepätím (SPD): Tieto zariadenia chránia citlivú elektroniku pred prepäťovými špičkami, ktoré môžu závažne poškodiť zariadenia. Ich účinnosť je priamo spojená s kvalitou uzemnenia.
- Inteligentné siete a monitorovanie: V budúcnosti sa očakáva väčšie využitie inteligentných systémov, ktoré budú monitorovať stav uzemnenia v reálnom čase a upozorňovať na potenciálne problémy ešte pred ich vznikom.
- Zvýšené požiadavky na ekvipotenciálne pospájanie: S rastúcim počtom pripojených zariadení a ich vzájomnou prepojenosťou bude narastať dôležitosť dôkladného ekvipotenciálneho pospájania všetkých vodivých častí.
Uzemnenie teda nie je statický koncept, ale dynamicky sa vyvíjajúca oblasť, ktorá musí držať krok s technologickým pokrokom a neustále zabezpečovať najvyššiu možnú úroveň bezpečnosti pre používateľov elektrickej energie. Jeho správna implementácia a údržba sú základným predpokladom pre bezpečné a spoľahlivé fungovanie každej elektrickej inštalácie. Bez ohľadu na pokročilosť technológií, uzemnenie zostáva jedným z najzákladnejších a najefektívnejších prostriedkov ochrany pred úrazom elektrickým prúdom.
