Kalové čerpadlo: Váš spoľahlivý spojenec proti nežiaducej vode

Váš domov je Vaším útočiskom - miestom pohodlia, kde sa cítite bezpečne. Zároveň je to jedna z najväčších investícií, ktorú počas svojho života urobíte. Preto je veľmi dôležité chrániť ho pred vniknutím vody. Technickým poruchám a prírodným vplyvom sa nedá vždy vyhnúť. Silný dážď, netesné okná alebo dvere v pivnici, spätný tok kanalizácie, poškodené potrubia a pokazené práčky môžu spôsobiť záplavy. V takýchto situáciách Vám môžu pomôcť kalové čerpadlá. Tieto výkonné zariadenia sú navrhnuté tak, aby zvládli aj tie najnáročnejšie úlohy spojené s odčerpávaním znečistenej vody.

Pochopenie kalových čerpadiel: Viac než len obyčajné čerpadlá

Kalové čerpadlá sa zásadne líšia od bežných ponorných čerpadiel. Ich hlavná prednosť spočíva v schopnosti čerpať kvapaliny s vyššou hustotou a obsahom kalov. Tieto kaly môžu zahŕňať pevné, vláknité alebo abrazívne nečistoty a prímesi, ako je piesok, íl či bahno. Kalové čerpadlo sa Vám preto bude hodiť v mnohých situáciách, napríklad pri odčerpávaní zaplavenej pivnice, dažďovej vody s napadaným lístím, alebo pri čerpaní splaškov zo septikov a žúmp.

Základná funkcia čerpadla spočíva v preprave kvapaliny z jedného miesta na druhé. Ponorné čerpadlá, vrátane kalových, pracujú na princípe odstredivého čerpadla. Rotujúce obežné koleso vytvára sanie a smeruje vodu do výtlačného potrubia. Mnohé modely sú navyše vybavené plavákovým spínačom, ktorý automaticky rozpozná hladinu vody a riadi chod čerpadla.

Typológia kalových čerpadiel: Na mieru vašim potrebám

Kalové čerpadlá sa delia do dvoch základných skupín: ponorné a povrchové. Každý typ má svoje špecifické využitie a konštrukciu.

Ponorné kalové čerpadlá: Tieto čerpadlá sú navrhnuté na úplné ponorenie do čerpanej kvapaliny, často až na dno nádrže. Sacia hĺbka nie je pri nich kľúčovým parametrom, nakoľko čerpajú vodu, ktorá je nad nimi. Sú ideálne pre septiky, žumpy, tlakové kanalizácie a iné aplikácie, kde je potrebné dlhodobé ponorenie.

• Ponorné kalové čerpadlá s obežným kolom typu Vortex: Tieto modely umožňujú vysokú priechodnosť pevných látok v kvapaline, až do priemeru 80 mm. Kvapalina prechádza telesom čerpadla spolu so všetkými nečistotami a pevnými časticami do odpadu. Výhodou je jednoduchá konštrukcia a minimálna potreba údržby. Problém však môže nastať pri nasatí kusov dreva alebo vláknitých látok, ktoré je potom potrebné z telesa čerpadla odstrániť.
• Ponorné kalové čerpadlá s rezacím nožom: Tieto čerpadlá sú špecificky určené na čerpanie kalov a splaškov s obsahom pevných a vláknitých látok, dreva, lístia a podobne. Sú vybavené rezacím nožom, ktorý hrubé nečistoty najskôr rozseká, čím predchádza upchatiu. Rezacie nože sú vyrobené z kvalitnej, vysoko odolnej nerezovej ocele. Tento typ čerpadiel nevyžaduje tak vysokú priechodnosť v telese, pretože pevné látky sú pred vstupom do čerpadla rozdrvené. Občas sa môže stať, že sa na rezací nôž namotajú vlákna či povrazy, najmä ak je zariadenie opotrebované. V takom prípade je potrebné rezací nôž uvoľniť.
• Ponorné kalové čerpadlá s drvičom pevných látok: Tieto robustné čerpadlá sa využívajú pre odvodňovanie výkopov, stavebných jám, na čerpanie médií s obsahom zeminy, hrúd, ílu a podobne. Sú vybavené drvičom pevných látok, vyrobeným z vysoko odolnej ocele.

Povrchové kalové čerpadlá: Tento typ čerpadla je určený výhradne na inštaláciu na súši, nad hladinou čerpanej vody. Pri ich výbere je najdôležitejšia maximálna sacia hĺbka, ktorá udáva, z akej hĺbky je čerpadlo schopné vodu odčerpať.

• Povrchové samonasávacie kalové čerpadlá: Nachádzajú svoje uplatnenie najmä v čističkách odpadových vôd, priemyselných aplikáciách a poľnohospodárstve. Sú vybavené otvoreným obežným kolom s priechodnosťou pevných častíc do 20 mm. Vzhľadom na nižšiu priechodnosť sa využívajú hlavne na prečerpávanie už spracovanej odpadovej a splaškovej vody.
• Povrchové kalové čerpadlá do interiéru: Tieto čerpadlá nachádzajú využitie pri prečerpávaní kalov a splaškov do vyššie položenej kanalizácie alebo odpadu. Podľa konkrétneho typu je možné na ne pripojiť WC misu, sprchu, umývačku riadu, umývadlo a pod. Sú vybavené nádržkou a hladinovými spínačmi, ktoré spustia čerpadlo po naplnení nádržky a zastavia pri jej vyprázdnení, čím pracujú v plne automatickej prevádzke. Čerpadlá s pripojením na WC sú často vybavené aj rezacím nožom na rozsekanie prípadných väčších častíc v kvapaline.

Odvodňovacia komora a "čerpacia jímka": Rozlíšenie pojmov

Je dôležité rozlišovať medzi pojmami "odvodňovacia komora" a "čerpacia jímka".

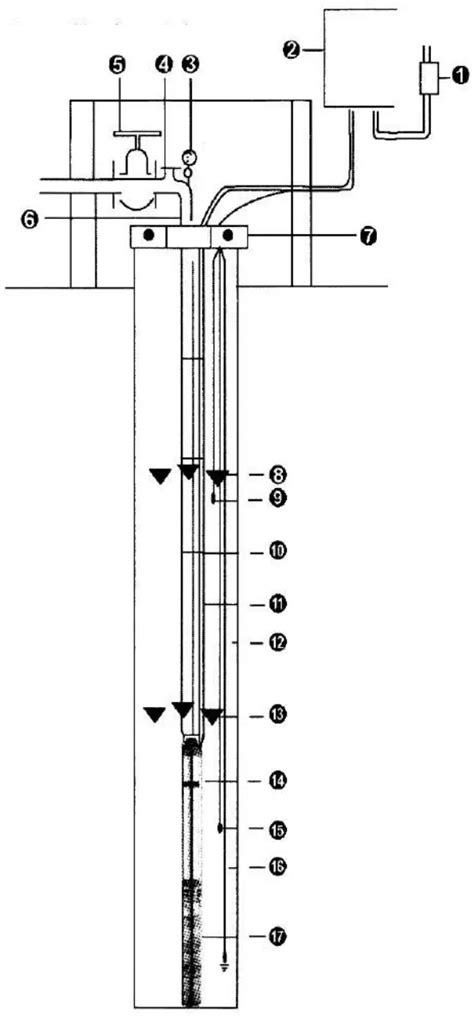

Odvodňovacia komora (tiež známa ako vsakovacia alebo čerpacia šachta): Toto je skutočný konštrukčný prvok - priehlbina v zemi, v ktorej je umiestnené alebo zavesené ponorné čerpadlo. Jej účelom je zhromažďovať vodu a potom ju automaticky odčerpávať. Slúži ako zberné miesto pre vnikajúcu vodu, ku ktorej môže dôjsť v dôsledku silného dažďa, vysokej hladiny spodnej vody alebo chybného potrubia.

"Čerpacia jímka": Tento pojem nie je samostatným konštrukčným prvkom. Označuje priestor medzi dnom komory a sacím otvorom čerpadla - teda priestor, kde sa voda zhromažďuje pred jej odčerpaním.

Nesprávne dimenzovanie odvodňovacej komory môže viesť k problémom. Ak je príliš veľká a voda sa v nej zhromažďuje len zriedka, na dne sa môžu usadzovať sedimenty, ako je piesok alebo nečistoty. Tieto usadeniny môžu časom tvoriť kôru, spôsobovať nepríjemný zápach a podporovať rast baktérií.

Dôležité parametre pri výbere kalového čerpadla

Pri výbere vhodného kalového čerpadla je nevyhnutné zohľadniť niekoľko kľúčových parametrov, aby bolo zabezpečené jeho optimálne fungovanie a dlhá životnosť.

• Typ čerpanej kvapaliny: Je potrebné si ujasniť, aké médium budete čerpať. Budete čerpať len mierne znečistenú vodu (napr. dažďovú), alebo splašky s hrubými nečistotami, prípadne kaly z priemyselných procesov?
• Miesto inštalácie: Rozhodne, či bude čerpadlo ponorné (do žúmp, septikov, tlakových kanalizácií) alebo povrchové (na suchom povrchu nad hladinou vody).
• Prietok (Q): Udáva, koľko vody dokáže čerpadlo prečerpať za určitý časový úsek (najčastejšie v m³/hod alebo l/min). Výrobcovia zvyčajne uvádzajú maximálny prietok, ktorý sa dosahuje pri nulovom výtlaku. V reálnej prevádzke bude prietok nižší kvôli výtlaku a tlakovým stratám v potrubí.
• Výtlak (H) / Dopravná výška: Predstavuje maximálnu výšku, do ktorej je čerpadlo schopné vyčerpať vodu. Pri povrchových čerpadlách sa k maximálnemu výtlaku pripočítava maximálna sacia hĺbka. Kalové čerpadlá majú obvykle nižší výtlak ako bežné vodné čerpadlá, pričom sa bežne pohybujú v rozmedzí 15 až 25 metrov, no existujú aj modely s výtlakom do 80 metrov a viac.
• Priechodnosť: Táto hodnota (udávaná v milimetroch) určuje maximálny priemer hrubých častíc, ktoré sa môžu vo vode vyskytovať a ktoré je čerpadlo ešte schopné odčerpať bez poškodenia. Ide o nečistoty ako bahno, piesok, kal, kamienky. Ponorné kalové čerpadlá s obežným kolom typu Vortex môžu prepustiť častice až do veľkosti 7,5 cm.
• Výkon a príkon: Udávajú energetickú náročnosť čerpadla.

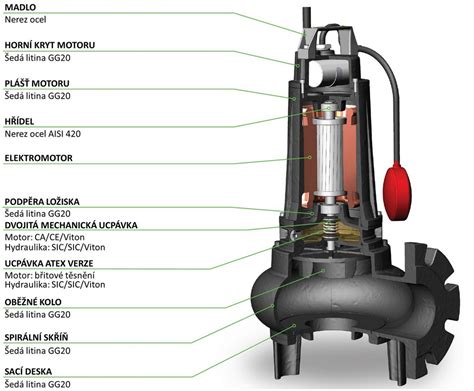

• Materiálové prevedenie: Pre kalové čerpadlá je kľúčové použitie odolných materiálov. Najčastejšie sa používa odolná oceľ alebo nerezová oceľ, ktorá je schopná odolať agresívnym prostrediam. Je dôležité vyhnúť sa lacnejším plastovým čerpadlám, ktoré nie sú vhodné na nasadenie v nádrži alebo septiku.
• Plavákový spínač: Táto užitočná funkcia sleduje minimálnu hladinu vody a automaticky vypne čerpadlo, čím zamedzí chodu nasucho. Niektoré moderné čerpadlá disponujú funkciou "autoadapt", ktorá má integrované všetky snímače v čerpadle a nevyžaduje dokupovanie plavákového spínača a riadiacich jednotiek. Čerpadlo sa v tomto prípade prispôsobuje aktuálnym podmienkama v jame.
• Druh pohonu: Elektrický pohon je tichší a lacnejší na prevádzku, no vyžaduje prístup k elektrickej sieti. Benzínový pohon poskytuje mobilitu, keďže nie je potrebné pripojenie k elektrickej sieti.

Správna inštalácia: Kľúč k spoľahlivej prevádzke

Správna inštalácia kalového čerpadla je rozhodujúca pre zabezpečenie jeho optimálneho výkonu, dlhej životnosti a bezpečnosti. Pred začatím inštalačného procesu je nevyhnutné vykonať dôkladnú predinštalačnú prípravu:

1. Príprava: Uistite sa, že máte po ruke všetky potrebné nástroje a vybavenie. Pozorne si prečítajte návod na inštaláciu od výrobcu pre konkrétne čerpadlo. Dôkladne skontrolujte čerpadlo a všetky komponenty, či nie sú poškodené alebo zničené. Skontrolujte uvoľnené skrutky, praskliny alebo známky korózie.
2. Montáž: Vložte skrutky cez montážne otvory a pevne ich utiahnite pomocou kľúča alebo sady nástrčných kľúčov.
3. Potrubie: Pripojte sacie a výtlačné potrubie k príslušným výstupom čerpadla. Použite rezač rúrok na odrezať potrubie na vhodnú dĺžku a zhotovte závity na konci rúry. Na závity naneste tmel na potrubie alebo teflónovú pásku a potrubie opatrne navlečte na vstup čerpadla. Navrhnite rozloženie potrubia tak, aby ste minimalizovali ohyby, kolená a iné tvarovky, ktoré môžu spôsobiť ďalšie straty trením. Použite správnu veľkosť potrubia, aby ste minimalizovali straty trením a zabezpečili efektívnu prevádzku čerpadla.
4. Spojenie s motorom (pri delených konštrukciách): Na pripojenie hriadeľa motora k hriadeľu čerpadla použite spojovacie skrutky.
5. Zarovnanie: Na kontrolu zarovnania hriadeľov čerpadla a motora použite číselník alebo laserový nastavovací nástroj. Ak zarovnanie nie je správne, vykonajte potrebné úpravy uvoľnením skrutiek spojky a premiestnením motora.
6. Naplnenie čerpadla: Pred spustením čerpadla je nevyhnutné naplniť ho vodou, aby sa odstránil všetok vzduch zo sacieho potrubia a telesa čerpadla. Tento krok je obzvlášť dôležitý pri povrchových samonasávacích čerpadlách.

Pri výbere miesta a usporiadania čerpadla a potrubného systému zvážte jednoduchosť údržby a dostupnosť. Pravidelne kontrolujte čerpadlo a potrubný systém, či nevykazujú známky opotrebovania, poškodenia alebo netesností.

Spätné ventily a zábrany spätného toku: Ochrana proti nežiaducim javom

V kontexte kalových čerpadiel a vodovodných systémov je dôležité rozumieť funkcii a správnej inštalácii spätných ventilov a zábran proti spätnému toku.

Spätný ventil: Na zabránenie spätného toku vody sa používajú spätné ventily. Majú väčšinou dva typy: zdvihový a otočný. Spätný ventil zdvihu je inštalovaný na vodorovnom potrubí a má väčšiu stratu tlaku, preto je vhodný len pre malé priemery potrubia. Otočné spätné ventily majú spravidla väčší priemer a môžu byť inštalované na vodorovné aj zvislé potrubie. Inštalácia oboch typov má smerovosť - otváranie a zatváranie ventilovej dosky alebo cievky musí zodpovedať smeru prúdenia vody a musí sa automaticky zatvárať pôsobením gravitácie, aby sa zabránilo normálne otvorenému stavu.

Zábrana proti spätnému toku (uzatvárací ventil proti zanášaniu): Táto sa skladá z dvoch spätných ventilov, medzi ktorými je vypúšťací ventil. Slúži na zabránenie znečistenia spätného toku v potrubí pitnej vody. Rozdiel oproti spätnému ventilu je v tom, že spätný ventil je len ventil, ktorý vedie prúd vody v jednom smere, nie je účinným prostriedkom na zabránenie znečistenia spätným tokom. Zábrana spätného toku potrubia má funkciu spätného ventilu, takže po jej nainštalovaní nie je potrebné znova nasadiť spätný ventil.

Nevyhnutnosť inštalácie zábrany spätného toku na vodovodnom potrubí: Vzhľadom na to, že vodovodné siete často slúžia nielen na pitnú vodu, ale aj na požiarnu, priemyselnú a zelenú vodu, je nevyhnutné zabrániť spätnému toku. Potrubia na pitnú vodu môžu byť časom znečistené. Ak dôjde k spätnému toku, môže byť sieť pitnej vody vážne znečistená. Bez ohľadu na to, či je voda v potrubí, ktoré nie je určené pre pitnú vodu, znečistená, jej vtekanie späť do potrubia na pitnú vodu sa nazýva spätné znečistenie. Z tohto dôvodu musia byť na vodovodnom potrubí nainštalované zariadenia zabraňujúce spätnému toku.

Kde by mal byť namontovaný spätný ventil?

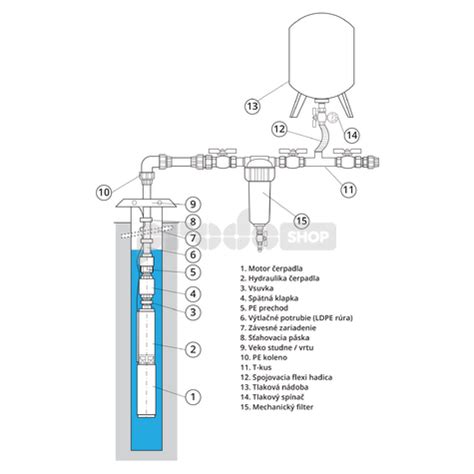

Spätný ventil je inštalovaný na zabezpečenie smeru prietoku vody, či už v potrubí alebo v čerpadle, aby sa zabezpečila jeho normálna prevádzka. Môže byť nainštalovaný pred čerpadlom alebo za ním.

• Inštalácia na koniec zvislého sacieho potrubia pred vodné čerpadlo: Účelom je naplniť vodné čerpadlo bez toho, aby ste museli vodu čerpať jednorazovo. Ak vo vodnom čerpadle a sacom potrubí pred čerpadlom nie je voda, čerpadlo môže bežať na voľnobežné otáčky a nemôže čerpať vodu. Táto metóda sa nazýva aj metóda podtlaku a používa sa napríklad pri čerpaní vody zo studne, keď je čerpadlo umiestnené nad hladinou kvapaliny.
• Inštalácia v zadnej časti vodného čerpadla: Táto metóda sa zvyčajne používa na sekundárne zásobovanie vodou, keď je hladina kvapaliny vyššia ako čerpadlo. Nie je potrebné pri zapínaní a vypínaní čerpadla zatvárať výstupný ventil čerpadla. Výhodou tejto inštalácie môže byť ochrana spätného ventilu, najmä pri paralelných čerpadlách. Nevýhodou však môže byť opotrebenie ventilovej dosky klapky.

Alternatíva: Najskôr namontovať posúvač alebo klapku a potom spätný ventil. Výhodou je ochrana klapky alebo posúvača, nárazovú silu nesie spätný ventil. Nevýhodou je, že spätný ventil sa spína tlakovým rozdielom. Ak je tlak v hlavnom potrubí vysoký, zatvorí sa a otvorí sa tlak čerpadla. Ak je prietok nestabilný, spätný ventil sa bude opakovane prepínať, čo môže ovplyvniť jeho životnosť.

Spätné ventily by sa mali inštalovať na nasledujúcich častiach potrubia vodovodného potrubia:

• Na prívodnom potrubí priamo spojenom s komunitou alebo budovami z mestskej vodovodnej siete.
• Na vstupnom potrubí uzavretého ohrievača vody alebo vodného zariadenia.
• Na výstupnom potrubí každého vodného čerpadla.
• Na nádrži na vodu, vodárenskej veži a horskom bazéne, kde sú prívodné aj výstupné potrubie rovnaké.

Trubková časť, na ktorú by sa mala namontovať ochrana proti spätnému toku:

• Na prívodnom potrubí, ak sú z vodovodných potrubí na pitnú vodu priamo napájané nasledujúce vodovodné potrubia: dve alebo viac prívodných potrubí pripojených z rôznych úsekov potrubnej siete mestskej vodovodnej siete, alebo ak komunita či budova vytvára slučkovú potrubnú sieť s mestským vodovodným potrubím.
• Na sacom potrubí čerpadla, ktoré priamo čerpá vodu z mestskej vodovodnej siete pre domácnosť.
• Ak sa používa tlak vody v mestskej vodovodnej sieti a prívodné potrubie komunity nemá zariadenie na prevenciu spätného toku, slúži na vstrekovanie vody do prívodného potrubia vody komerčných kotlov, teplovodných jednotiek, ohrievačov vody, vzduchových tlakových nádrží a iné tlakové nádoby alebo uzavreté nádoby.
• Pri pripájaní k protipožiarnemu vodovodnému potrubiu, ak je protipožiarne vodovodné potrubie pripojené osobitne, musí byť na začiatku hasičského vodovodu.
• Na výstupnom potrubí čerpadla požiarnej vody čerpajúce vodu zo zásobníka pitnej vody.
• Na spojovacích potrubiach skladovacích nádrží (nádrží), prístrojov a zariadení, ak je potrubný systém pitnej vody pripojený k nebezpečným a toxickým miestam alebo k zariadeniam obsahujúcim zdraviu škodlivé látky. Okrem zriaďovania v súlade s vyššie uvedenými bodmi by mali byť v ich zavedení zavedené aj tankové farmy pre chemické látky, chemické dielne a budovy laboratórií (medicínske, kufríkové, biochemické) atď. potrubia.

Wilo: Partner pre spoľahlivé riešenia

Skupina Wilo je jedným z popredných svetových výrobcov čerpadiel a čerpacích systémov pre vodárenskú a vzduchotechnickú techniku. Ponorné čerpadlá Wilo sú navrhnuté s ohľadom na spoľahlivosť a efektivitu, aby vyhovovali jedinečným požiadavkám každej nehnuteľnosti, či už ide o novostavbu alebo staršiu budovu, na svahu alebo v rovinatom teréne. Tieto čerpadlá sú pripravené okamžite zasiahnuť, keď sa voda dostane tam, kde nemá.

Záver

Kalové čerpadlo je nenahraditeľným pomocníkom v každej domácnosti či prevádzke, kde existuje riziko vniknutia či hromadenia nežiaducej vody. Správny výber typu čerpadla, jeho parametrov a dôsledná inštalácia sú kľúčom k jeho dlhodobej a bezproblémovej funkcii. V prípade pochybností alebo potreby komplexného riešenia sa vždy odporúča obrátiť sa na profesionálov a overených dodávateľov, ako je napríklad skupina Wilo, ktorá ponúka široké spektrum inovatívnych a spoľahlivých čerpacích systémov.
