Uzemnenie je kľúčovým bezpečnostným prvkom v každej elektrickej inštalácii. Jeho primárnym cieľom je ochrániť ľudí pred úrazom elektrickým prúdom a zároveň chrániť samotné elektrické zariadenia pred poškodením. Správne uzemnenie zabezpečuje, že v prípade poruchy, ako je napríklad skrat, dôjde k bezpečnému odvedeniu nadmerného elektrického prúdu do zeme, čím sa minimalizuje riziko vzniku nebezpečného napätia na povrchu spotrebičov.
Čo je to uzemnenie a ako funguje?

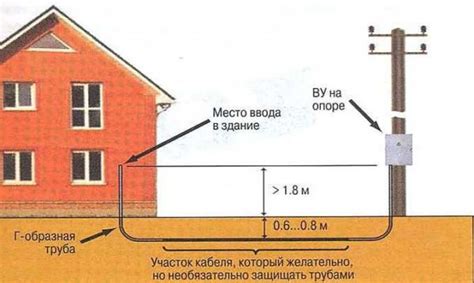

Uzemnenie je v podstate spojenie medzi elektrickou inštaláciou alebo elektrickým zariadením a zemou. Toto spojenie sa realizuje pomocou vodiča, ktorý sa nazýva uzemňovací vodič. Na konci uzemňovacieho systému sa nachádza uzemňovacia elektróda, ktorá je priamo zapustená v zemi. V prípade poruchy, kedy dôjde k nežiaducemu kontaktu fázy (živého vodiča) s kovovou časťou spotrebiča, ktorá by za normálnych okolností nemala byť pod napätím, uzemňovací systém zabezpečí, že tento nadmerný prúd bude odvedený do zeme. Týmto spôsobom sa zníži napätie na kovovej časti na bezpečnú hodnotu a zároveň sa môže aktivovať ochranné zariadenie, ako je istič alebo prúdový chránič, ktoré preruší dodávku elektrického prúdu.
Prečo je uzemnenie nevyhnutné?
Bez uzemnenia by v prípade poruchy došlo k tomu, že kovové časti spotrebičov by sa stali "živými" a predstavovali by vážne riziko pre každého, kto by sa ich dotkol. Predstavte si, že sa dotknete práčky, ktorá má porušenú izoláciu a fáza sa dotýka jej kovového plášťa. Bez uzemnenia by ste sa stali súčasťou elektrického obvodu a prúd by pretekal cez vaše telo do zeme, čo by mohlo mať fatálne následky. Uzemnenie funguje ako záchranná sieť, ktorá odvádza nebezpečný prúd preč od vás.
Okrem ochrany osôb má uzemnenie aj významnú úlohu pri ochrane elektrických zariadení. Niektoré zariadenia, najmä tie s citlivou elektronikou, môžu byť poškodené prepätím, ktoré môže vzniknúť napríklad pri úderoch blesku alebo pri spínacích procesoch v elektrickej sieti. Uzemnenie pomáha odvádzať toto prepätie do zeme, čím sa zvyšuje životnosť a spoľahlivosť týchto zariadení.
Typy uzemňovacích systémov
V elektrických inštaláciách sa používajú rôzne typy uzemňovacích systémov, ktoré sa líšia svojou konštrukciou a spôsobom zapojenia. Najbežnejšie systémy sú:
TN systém: Tento systém je charakteristický tým, že sa uzemňuje bod napájacieho transformátora a zároveň sa uzemňujú aj ochranné vodiče pri koncových spotrebičoch. V rámci TN systému existujú ďalšie podtypy:
- TN-S: V tomto systéme sú neutrálny a ochranný vodič oddelené po celú dobu od napájacieho transformátora až k spotrebiču.
- TN-C: Tu sú neutrálny a ochranný vodič spojené do jedného vodiča (PEN vodič) po celú dobu inštalácie. Tento systém je starší a v nových inštaláciách sa už zvyčajne nepoužíva kvôli nižšej bezpečnosti v porovnaní s TN-S.
- TN-C-S: Kombinuje výhody oboch predchádzajúcich systémov. PEN vodič sa používa v časti siete a potom sa rozdeľuje na neutrálny a ochranný vodič.
TT systém: V tomto systéme je bod napájacieho transformátora uzemnený a zároveň sú uzemnené aj ochranné vodiče pri koncových spotrebičoch prostredníctvom vlastných uzemňovacích elektród. Tento systém je často používaný v oblastiach, kde je obtiažne zabezpečiť spoľahlivé uzemnenie napájacieho zdroja.
IT systém: V tomto systéme je zdroj elektrickej energie buď izolovaný od zeme, alebo uzemnený cez vysokoimpedančný prvok. Ochranné vodiče spotrebičov sú uzemnené. Tento systém sa používa najmä v špecifických aplikáciách, kde je potrebná vysoká spoľahlivosť dodávky elektriny aj pri prvom poruchovom stave, napríklad v nemocniciach alebo v priemyselných prevádzkach s rizikom prerušenia výroby.
Výber vhodného uzemňovacieho systému závisí od mnohých faktorov, vrátane typu elektrickej siete, úrovne bezpečnosti, ktorú je potrebné dosiahnuť, a nákladov.
Uzemňovacie elektródy: Srdce uzemňovacieho systému
Uzemňovacia elektróda je kľúčovou súčasťou každého uzemňovacieho systému. Jej úlohou je zabezpečiť dobré vodivé spojenie s okolitou zemou. Existuje niekoľko typov uzemňovacích elektród:
- Základováంద elektróda: Táto elektróda je tvorená obvodovým výkopom, do ktorého sa vkladá uzemňovací vodič (často pozinkovaný alebo medený pás) okolo základov budovy. Je to efektívny spôsob, ako využiť existujúcu konštrukciu budovy na vytvorenie uzemňovacieho systému, najmä pri novostavbách.
- Tyčováంద elektróda: Jedná sa o kovové tyče (zvyčajne z pozinkovanej ocele alebo medi), ktoré sa zatĺkajú do zeme. Môžu sa použiť jednotlivo alebo v skupinách, v závislosti od požiadaviek na odpor uzemnenia.
- Doskováంద elektróda: Kovové dosky, ktoré sa umiestňujú do zeme. Sú menej bežné ako tyčové elektródy, ale môžu byť účinné v určitých pôdnych podmienkach.
- Prstencováంద elektróda: Vytvára sa pomocou uzemňovacieho vodiča, ktorý tvorí prstenec okolo budovy v určitej hĺbke.
Dôležitým parametrom uzemňovacej elektródy je jej odpor uzemnenia. Ten by mal byť čo najnižší, aby sa zabezpečilo efektívne odvedenie prúdu do zeme. Odpor uzemnenia ovplyvňuje niekoľko faktorov, vrátane typu pôdy, jej vlhkosti, teploty a veľkosti a hĺbky uloženia elektródy. V prípade potreby sa môže odpor uzemnenia znížiť použitím viacerých elektród spojených paralelne alebo použitím špeciálnych zemniacich roztokov.
Vysvetlenie uzemňovacích neutrálnych a horúcich vodičov - uzemnenie v elektrotechnike
Uzemňovací vodič: Spojka medzi spotrebičom a zemou
Uzemňovací vodič je zodpovedný za spojenie kovových častí elektrických spotrebičov s uzemňovacím systémom. V moderných elektrických inštaláciách sa používajú vodiče s označením zeleno-žltej farby, ktoré jednoznačne identifikujú ich funkciu ako ochranného uzemňovacieho vodiča. Jeho prierez musí byť dostatočný na to, aby bezpečne zvládol prúd, ktorý by mohol v prípade poruchy pretiecť. Prierez uzemňovacieho vodiča je regulovaný normami a závisí od prierezu fázových vodičov v danej inštalácii.
Je dôležité, aby bol uzemňovací vodič neustále pripojený ku všetkým kovovým častiam, ktoré by sa mohli stať nebezpečnými pod napätím. To zahŕňa nielen plášte spotrebičov, ale aj kovové rámy, potrubia a iné vodivé prvky, ktoré sa nachádzajú v blízkosti elektrických inštalácií. V budovách s kovovými vodovodnými alebo plynovými potrubiami je nevyhnutné tieto potrubia tiež uzemniť, aby sa zabránilo prenosu nebezpečného napätia v prípade poruchy v elektroinštalácii.
Ochrana pred prepätím a uzemnenie
Uzemnenie zohráva dôležitú úlohu aj v systémoch ochrany pred prepätím. Prepätie môže byť spôsobené rôznymi faktormi, ako sú napríklad údery blesku, spínacie procesy v elektrickej sieti alebo poruchy v iných zariadeniach. Bez dostatočného uzemnenia by toto prepätie mohlo poškodiť citlivú elektroniku v spotrebičoch a zariadeniach.
Prepäťové ochrany (SPD - Surge Protective Devices) sú navrhnuté tak, aby odviedli prebytočnú energiu prepätia do zeme. Tieto zariadenia sú inštalované v elektrickej rozvodnej skrini a fungujú ako "poistka" pre prepätie. V prípade, že dôjde k vysokému napätiu, SPD sa aktivuje a bezpečne ho odvedie do uzemňovacieho systému. Týmto spôsobom chráni pripojené spotrebiče pred poškodením.
Uzemnenie a jeho význam v rôznych prostrediach
V domácnostiach: Ako už bolo spomenuté, uzemnenie je absolútne nevyhnutné pre bezpečnosť všetkých členov domácnosti. Zabezpečuje ochranu pred úrazom elektrickým prúdom pri používaní spotrebičov, ako sú práčky, sušičky, chladničky, ale aj pri používaní menších spotrebičov ako sú žehličky alebo fény.
V priemyselných prevádzkach: V priemysle je uzemnenie ešte dôležitejšie kvôli vyššiemu napätiu a výskytu väčšieho množstva elektrických zariadení. Správne uzemnenie chráni nielen pracovníkov, ale aj drahé výrobné stroje a zariadenia pred poškodením, čo môže viesť k minimalizácii výpadkov výroby a finančných strát. Okrem toho, v prostrediach s potenciálne výbušnou atmosférou (napr. chemické závody, bane) je uzemnenie kľúčové pre prevenciu iskrenia, ktoré by mohlo spôsobiť výbuch.
V zdravotníckych zariadeniach: V nemocniciach a iných zdravotníckych zariadeniach je požiadavka na uzemnenie extrémne vysoká. Pacienti, ktorí sú často pripojení na rôzne medicínske prístroje, sú obzvlášť citliví na elektrické prúdy. Preto sa v týchto zariadeniach používajú špeciálne uzemňovacie systémy a prísne normy na zabezpečenie maximálnej bezpečnosti pacientov aj zdravotníckeho personálu.
V oblastiach s častými búrkami: V regiónoch, kde sa často vyskytujú búrky, je dôležitosť uzemnenia ešte zvýraznená kvôli riziku úderu blesku. Okrem uzemňovacieho systému budovy je v takýchto oblastiach dôležité zvážiť aj dodatočné ochranné opatrenia, ako sú bleskozvody a prepäťové ochrany na vstupe elektrickej energie do budovy.
Bežné mýty a omyly týkajúce sa uzemnenia
Napriek jeho dôležitosti, okolo uzemnenia existuje niekoľko mýtov a omylov:
- "Uzemnenie nie je potrebné, ak používam prúdový chránič." Toto je nebezpečný omyl. Prúdový chránič (FI/RCD) reaguje na rozdiel prúdov vo fázovom a neutrálom vodiči, čím detekuje únik prúdu. Avšak, ak dôjde k poruche a napätie sa objaví na kovovej časti spotrebiča, prúdový chránič nemusí zareagovať okamžite alebo vôbec, ak nie je k dispozícii bezpečné uzemnenie. Uzemnenie zabezpečuje, že prúd v prípade poruchy odtečie do zeme a zároveň môže aktivovať istič alebo prúdový chránič.

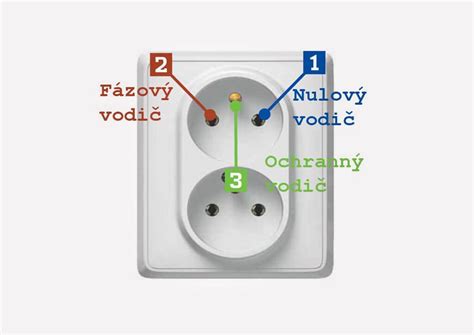

- "Stačí pripojiť spotrebič do zásuvky s tromi kolíkmi." Toto platí len v prípade, že zásuvka je správne zapojená a uzemnená. Staršie alebo nesprávne zapojené zásuvky môžu mať tretí otvor bez pripojenia k uzemňovaciemu systému, čo znamená, že nepružnú ochranu neposkytujú.
- "Uzemnenie je len pre veľké spotrebiče." Uzemnenie je dôležité pre akýkoľvek spotrebič s kovovými časťami, vrátane menších zariadení, ako sú napríklad počítače, televízory alebo dokonca niektoré lampy.
Záver
Uzemnenie je fundamentálnym stavebným kameňom bezpečnej elektrickej inštalácie. Jeho správne navrhnutie, inštalácia a pravidelná kontrola sú nevyhnutné pre ochranu života, zdravia a majetku. Ignorovanie dôležitosti uzemnenia alebo jeho nesprávne vykonanie môže mať vážne a nepredvídateľné následky. Preto je vždy odporúčané zveriť návrh a inštaláciu elektrických inštalácií, vrátane uzemňovacích systémov, kvalifikovaným odborníkom.
