Umiestnenie stavby "Technická infraštruktúra Slnečná alej, Kalinkovo SO 05 Rozšírenie stokovej siete v obci Kalinkovo, SO 04 Rozšírenie vodovodnej siete v obci Kalinkovo" na parcelách č. 625/58, 625/53, 625/26, 625/52, 625/51, 625/50, 625/49, 625/48, 625/47, 625/46, 625/45, 625/44, 625/43, 625/42, 625/57, 625/29, 625/41, 625/40, 625/39, 625/38, 625/37, 625/36, 625/35, 625/34, 625/33, 625/32, 625/31, 625/30, 625/55, 625/28, 625/27, 625/64, 625/59, 649, 628/86, (EKN 628), 648/3 (EKN 648/2) v k.ú. Kalinkovo bolo predmetom rozhodnutia o umiestnení stavby vydaného príslušným stavebným úradom pod číslom 1350-2369/SÚ2022/Rozh/Mi dňa 03.05.2023. Toto rozhodnutie nadobudlo právoplatnosť dňa 08.06.2023. Následne bolo vydané súhlasné záväzné stanovisko pod číslom KA:1318-2678/SÚ2023/záv.st./Mj dňa 18.10.2023, ktoré potvrdzuje dodržanie podmienok určených v územnom rozhodnutí a je podkladom pre vydanie povolenia špeciálnym stavebným úradom podľa § 140b a § 120 ods. (2) stavebného zákona. Projektová dokumentácia, vypracovaná autorizovaným stavebným inžinierom Ing. Borisom Pomothym, PIPS EU s.r.o., Mierová 30, 821 05 Bratislava, ev.č. 6474*A2, v decembri 2023, detailne popisuje návrh technickej infraštruktúry pre plánovanú výstavbu 27 obytných objektov v obci Kalinkovo, vrátane rozšírenia verejného vodovodu a kanalizácie.
Rozšírenie vodovodnej siete
Navrhovaná vodovodná rozvodná potrubná sieť v plánovanej obytnej zóne "Slnečná alej" pozostáva z dvoch hlavných vetiev.
Vodovodná vetva 1: Táto vetva začína na parcele č. 628/86 v k.ú. Kalinkovo napojením na existujúce potrubie verejného vodovodu HDPE D110 v ulici Zelená. Následne bude vedená smerom do novobudovanej lokality, pričom potrubie bude uložené v betónovej ceste, v tráve, v asfaltovej ceste a v plánovanej cestnej komunikácii. Výstavba spevnených plôch je riešená samostatným stavebným objektom. Po trase sa na vodovod napojí navrhovaná vetva 1-1. Dôležitým bodom bude križovanie s regionálnou cestou č. 111/1056, ktoré sa navrhuje bezvýkopovou technológiou. Vetva 1 sa ukončí na parcele č. 625/58 v k.ú. Kalinkovo koncovým hydrantom H7, ktorý bude slúžiť ako príprava pre budúce rozšírenie vodovodu pre ďalšie etapy výstavby obytnej zóny. Po trase vodovodnej siete sa osadí celkovo 7 podzemných hydrantov DN 80 mm. Priemerná denná potreba vody pre túto lokalitu je podľa predloženej projektovej dokumentácie vypočítaná na 12 825 litrov za deň.
Vodovodná vetva 1-1: Táto vetva začína na parcele č. 625/26 v k.ú. Kalinkovo napojením na navrhovanú vetvu 1. Následne bude trasovaná ďalej smerom do novobudovanej lokality, pričom potrubie bude vedené v plánovanej cestnej komunikácii. Vetva 1-1 sa ukončí na parcele č. 625/57 v k.ú. Kalinkovo zaslepením v zemi, ako ďalšia príprava pre budúce rozšírenie vodovodu. Táto vetva bude zhotovená z potrubia TVLDN100.
Domové vodovodné prípojky: Pre výhľadové nehnuteľnosti sú navrhnuté individuálne domové prípojky z potrubí HDPE profilu D32. Tieto prípojky budú realizované v dĺžke približne 1,50 metra za hranicu pripojovanej nehnuteľnosti, kde bude osadená vodomerná šachta. V šachte bude potrubie prípojky zaslepené a zaplombované. Napojenie na verejný vodovod bude realizované pomocou celoliatinového navŕtavacieho pásu s uzáverom a koncovkou pre PE potrubie, pričom ovládanie ventilu bude zabezpečené pomocou zemnej súpravy. Potrubie prípojky bude stúpať v sklone minimálne 3 promile smerom k budúcej vodomernej šachte. Hĺbka uloženia prípojok bude približne 1,4 až 1,6 metra, v závislosti od hĺbky uloženia okolitých existujúcich a plánovaných inžinierskych sietí. V rámci stavby sa navrhuje celkovo 27 prípojkových napojení, s celkovou sumárnou dĺžkou 179,85 metra. Vodomerné šachty sú navrhnuté ako betónové s vnútornými rozmermi 1200 x 900 x 1860 mm.
Práce na vodovodnej sieti sa navrhujú realizovať v otvorenom výkope, s výnimkou časti trasy, ktorá križuje regionálnu cestu č. 111/1056, kde bude použitá bezvýkopová technológia.
Rozšírenie kanalizačnej siete
Novovybudovaná verejná splašková kanalizácia v lokalite "Slnečná alej" spolu s prípojkami pozostáva z troch gravitačných stôk, jednej čerpacej stanice a jedného výtlačného potrubia.
Stoka A: Hlavná stoka "stoka A" z rúr PP SN10 DN300 sa začína na parcele č. 625/59 v k.ú. Kalinkovo a je zaústená do navrhovanej čerpacej stanice ČS. Čerpacia stanica je navrhnutá ako podzemný objekt kruhového prierezu s priemerom 2000 mm, vybavený dvoma čerpadlami s výkonom 1,9 kW. Z čerpacej stanice bude potom viesť výtlačné kanalizačné potrubie. Následne je stoka A trasovaná smerom do novonavrhovanej riešenej lokality IBV, pričom potrubie bude vedené v tráve, plánovanej cestnej komunikácii a chodníku. Po trase sa do stoky A napojí navrhovaná stoka AA. Stoka A sa ukončí na parcele č. 625/26 v k.ú. Kalinkovo.
Stoka AA: Kanalizačná stoka AA z rúr PP SN10 DN300 sa začína na parcele č. 625/26 v k.ú. Kalinkovo zaústením do navrhovanej stoky A. Následne je stoka AA trasovaná ďalej smerom do novonavrhovanej riešenej lokality IBV, pričom potrubie bude vedené v plánovanej cestnej komunikácii. Stoka AA sa ukončí na parcele č. 625/57 v k.ú. Kalinkovo.
Stoka U: Kanalizačná stoka U z rúr PP SN10 DN300 sa začína na parcele č. 649 v k.ú. Kalinkovo zaústením do existujúcej gravitačnej splaškovej kanalizácie PVC DN300. Kanalizačná šachta v bode zaústenia je existujúca. Stoka U je vedená v betónovej ceste a ukončí sa na parcele č. 649 v k.ú. Kalinkovo, pričom do koncovej šachty sa zaústi navrhovaný výtlak V. Koncová šachta sa navrhuje ako tlmiaca.
Výtlak V: Výtlak V sa začína na parcele č. 625/59 v k.ú. Kalinkovo napojením na odtok z čerpacej stanice ČS. Následne je potrubie trasované smerom do susednej IBV v ulici Zelená, vedené bude v plánovanom chodníku, v asfaltovej ceste, betónovej ceste a v tráve. Po trase nastane križovanie s regionálnou cestou č. 111/1056, ktoré sa navrhuje bezvýkopovo. Potrubie výtlaku V sa ukončí na parcele č. 649 v k.ú. Kalinkovo. Prietok gravitačnej verejnej kanalizácie je navrhnutý na 0,86 litra za sekundu.

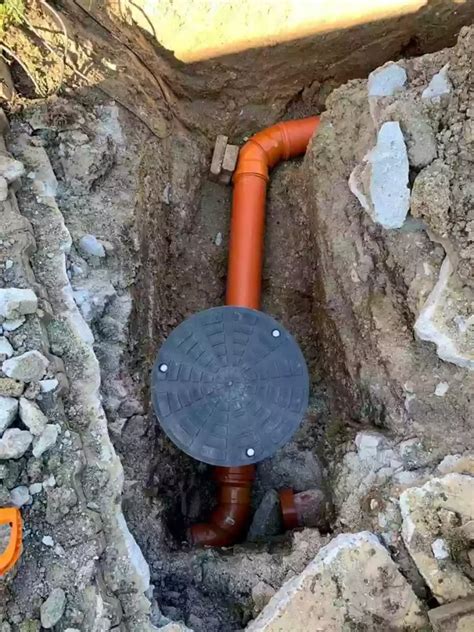

Kanalizačné prípojky: Navrhované kanalizačné prípojky sú z potrubí polypropylén (PP) profilu DN150. Na pozemkoch budúcich producentov odpadových vôd sa na konci každej prípojky navrhla kontrolná prípojková šachtička rozmeru O 400 mm. Telo šachtičky pozostáva z plastovej rúry DN400, ktorú možno skrátiť na požadovanú výšku. Kompozitné poklopy šachtičky budú uložené na teleskopickú rúru DN400 a predpokladá sa pojazdná plocha (poklop D400), preto sa navrhuje uloženie poklopov na betónový kónus. Plastové šachtové dno bude uložené na 100 mm hrubé zhutnené pieskové lôžko. Vlastná konštrukcia šachty bude obsypaná štrkopieskom a následne zhutnená. Najmenší pozdĺžny sklon kanalizačnej prípojky profilu DN150 je 2%. Napojenie prípojok na uličnú stoku sa zrealizuje pomocou kanalizačných odbočiek PP 300/150. Na kanalizačnú odbočku sa pomocou napájacieho kolena napojí potrubie samotnej prípojky. Potrubie sa bude ukladať v zapaženej ryhe s kolmými stenami. V rámci stavby sa navrhlo celkovo 27 kanalizačných prípojok o sumárnej dĺžke 174,00 metra.
Vstupná šachta pozostáva z dna, vstupného komína a šachtového poklopu. Prefabrikované kruhové dno má priemer O1000 mm. Na dno sa zriadi vstupný komín z prefabrikovaných betónových skruží a prechodová kónická časť, na ktorú sa osadí vstupný poklop s priemerom O600 mm - kategórie D400 s odvetraním a integrovaným gumovým tesnením. Poklopy budú osadené do nivelety plánovanej cestnej komunikácie. Vstup do šachty je umožnený pomocou kapsového stúpadla a oceľových poplastovaných šachtových stúpačiek. Umiestnenie poklopov kanalizačných šachiet je navrhované mimo jazdnú stopu vozidiel. Vzorová kanalizačná šachta je spracovaná v samostatnej výkresovej prílohe. Potrubie výtlaku bude do navrhovanej stoky U napojené cez ukľudňujúcu šachtu, ktorá vznikne úpravou štandardnej kanalizačnej šachty obložením kynety, dna a stien šachty do výšky 500 mm čadičovým obkladom. Prúd vody sa nasmeruje do kynety.
Práce na kanalizačnej sieti sa navrhujú realizovať v otvorenom výkope, s výnimkou časti trasy, ktorá križuje regionálnu cestu č. 111/1056, kde bude použitá bezvýkopová technológia.
Sewer System Animation for Public Works - MMSD
Komunikácie a spevnené plochy
Dopravný návrh obytnej zóny bude tvorený miestnou obslužnou komunikáciou šírky 5,5 metra z asfaltobetónu, ktorá sa napojí pomocou stykovej križovatky na existujúcu Hlavnú ulicu. Súčasťou bude aj miestna nemotoristická komunikácia šírky 5,0 metra z betónovej zámkovej dlažby a jednostranný chodník šírky 2,0 a 2,25 metra. Z druhej strany miestnej obslužnej komunikácie bude vedený zelený pás. Pri návrhu komunikácií dôjde tiež k bezvýkopovému križovaniu vodovodného a kanalizačného potrubia s Hlavnou ulicou. Povrchové odvodnenie navrhovaných komunikácií bude zabezpečené pomocou priečneho sklonu do vsakovacej ryhy z triedeného riečneho štrku.
Dodatočné inžinierske siete a verejné osvetlenie
Predložená projektová dokumentácia rieši aj napojenie navrhovaných objektov na elektrickú energiu, vrátane návrhu verejného osvetlenia v celej obytnej zóne. Existujúca trafostanica typu EH6 s olejovým transformátorom 250 kVA bude vymenená za transformátor s výkonom 400 kVA.
Dodržiavanie legislatívy a podmienky výstavby
Stavba bude realizovaná podľa projektovej dokumentácie autorizovaného stavebného inžiniera. Dodržané musia byť podmienky § 3 ods. 2 zákona č. 442/2002 Z.z. o verejných vodovodoch a verejných kanalizáciách, pričom podmienkou pre vydanie kolaudačného rozhodnutia je zmluva o prevode vlastníctva verejného vodovodu alebo verejnej kanalizácie medzi vlastníkom stavby a subjektom verejného práva. Stavba bude realizovaná dodávateľským spôsobom a ukončená v lehote 24 mesiacov od začatia stavby. Stavenisko musí byť označené identifikačnou tabuľou s uvedením potrebných údajov o stavbe a účastníkoch výstavby.

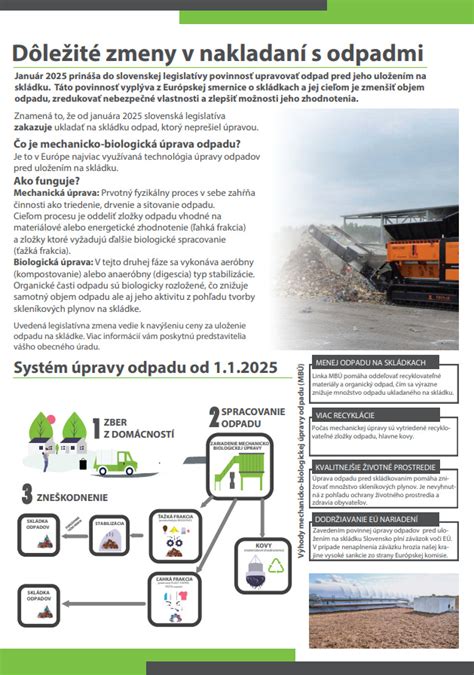

Pri realizácii stavby je potrebné dodržiavať zákon č. 79/2015 Z.z. o odpadoch. Držiteľ a pôvodca odpadu sú povinní uplatniť hierarchiu odpadového hospodárstva, správne zaraďovať a zhromažďovať odpady, viesť evidenciu a ohlasovať údaje z evidencie príslušnému okresnému úradu. Nekontaminovaná zemina vykopaná počas stavebných prác, ak sa použije na účely výstavby v prirodzenom stave na mieste, na ktorom bola vykopaná, nepredstavuje odpad. Využívanie odpadov na spätné zasypávanie je možné len na základe súhlasu príslušného orgánu štátnej správy odpadového hospodárstva. Investor odovzdá príslušnému úradu doklady o odbere odpadov vzniknutých z realizácie stavby a ich následnom spracovaní oprávnenou osobou pre účely vyjadrenia v kolaudačnom konaní.
V prípade nevyhnutného výrubu drevín je potrebné postupovať v súlade so zákonom o ochrane prírody a krajiny a získať súhlas na výrub. Pri stavbe v blízkosti drevín je potrebné dodržiavať STN 83 7010 Ochrana prírody - ošetrovanie, udržiavanie a ochrana stromovej vegetácie. Výkopové práce v blízkosti stromov a kríkov sa budú uskutočňovať ručne s dôrazom na ochranu ich koreňových systémov.
Za obmedzenie vlastníckeho práva k pozemku podľa § 26 ods. 8 vodného zákona patrí vlastníkom náhrada podľa osobitného predpisu.
Ochrana inžinierskych sietí a komunikácií
Pri realizácii stavby je nevyhnutné dodržiavať podmienky ochrany a dozorovania existujúcich inžinierskych sietí. Všetci účastníci výstavby musia postupovať v súlade so zákonom č. 351/2011 Z.z. o elektronických komunikáciách, ako aj s príslušnými normami a zákonmi týkajúcimi sa pozemných komunikácií a inžinierskych sietí.
Pri križovaní a súbehu s inžinierskymi sieťami (vodovodné, kanalizačné, energetické, telekomunikačné) je potrebné dodržiavať ochranné pásma a bezpečné vzdialenosti. Pri výkopových prácach je nutné predchádzať poškodeniu týchto sietí. V prípade kolízie s existujúcimi sieťami je potrebné kontaktovať ich správcov a dohodnúť podmienky prekládky alebo úpravy.
Zásah do telesa komunikácie je možný len v nevyhnutných prípadoch po preverení skutkového stavu a dohode s mestom a príslušnými technickými službami. Práce realizovať za dodržania podmienok zákona o pozemných komunikáciách a cestnej premávke. Vykopaná zemina a stavebný materiál nesmie byť uložený na miestnej komunikácii ani do odvodňovacích zariadení a nesmie spôsobovať ich znečistenie. Stavebník musí zabezpečiť, aby nedochádzalo k znečisteniu miestnych komunikácií počas realizácie prác.
V prípade zistenia archeologických nálezov počas stavebných prác je potrebné postupovať v súlade so zákonom o ochrane pamiatok. Nálezca je povinný oznámiť nález najneskôr na druhý pracovný deň po jeho nájdení. Nález sa musí ponechať bezo zmeny až do obhliadky príslušným orgánom.
Pri výkopových prácach v blízkosti kmeňov drevín je potrebné zabezpečiť ochranu ich koreňového systému a kmeňov pred mechanickým poškodením. V prípade nevyhnutnej potreby výrubu drevín je potrebné postupovať v súlade so zákonom o ochrane prírody a krajiny.
Všetky práce sú navrhované tak, aby minimalizovali dopad na životné prostredie a dodržali všetky bezpečnostné a legislatívne požiadavky. Stavba bude ukončená v lehote 24 mesiacov od jej začatia.
