Uchytenie fotovoltaických panelov na rovnej streche: Komplexný sprievodca

Inštalácia fotovoltaických (FV) panelov na rovnej streche predstavuje efektívne a udržateľné riešenie pre využitie solárnej energie. Hoci sa na prvý pohľad môže zdať inštalácia na rovnú strechu jednoduchšou alternatívou k šikmým strechám, skrýva v sebe špecifické výzvy, najmä pokiaľ ide o bezpečné a optimálne uchytenie panelov. Tento článok sa podrobne zameriava na technické aspekty, výhody, nevýhody a kľúčové faktory pri inštalácii FV panelov na rovné strechy, vrátane konkrétneho príkladu FV konštrukcie pre štyri panely.

Výhody inštalácie solárnych panelov na ploché strechy

Ploché strechy, ktoré sú bežné najmä na komerčných a priemyselných budovách, ale aj na niektorých obytných objektoch, ponúkajú značný potenciál pre inštaláciu solárnych systémov. Ich hlavnou výhodou je flexibilita pri umiestnení panelov.

• Maximalizovaný výkon: Ploché strechy umožňujú optimálne nastavenie uhla a orientácie solárnych panelov pre čo najvyššiu efektivitu výroby energie. Na rozdiel od šikmých striech, kde je orientácia a sklon často daný konštrukciou strechy, na rovných strechách je možné uhol presne nastaviť. Ideálny sklon pre maximálne zachytenie slnečného žiarenia sa pohybuje okolo 15 stupňov, čo je možné dosiahnuť pomocou špeciálnych montážnych konštrukcií. Toto optimálne nastavenie zabezpečuje maximálne využitie slnečnej energie prostredníctvom solárnych panelov.
• Nižšie náklady na inštaláciu a údržbu: Rozsiahle a relatívne bezbariérové plochy plochých striech zjednodušujú proces montáže, čím sa znižuje náročnosť práce a súvisiace náklady. Po inštalácii si solárne panely vyžadujú minimálnu údržbu, vďaka ich trvanlivému dizajnu a odolnosti voči poveternostným vplyvom.
• Úspora nákladov na energiu: Samostatná výroba elektriny môže viesť k výrazným úsporám na mesačných účtoch za elektrinu a k postupnému odpojeniu od tradičnej energetickej siete.
• Environmentálna udržateľnosť: Prechod na solárnu energiu prispieva k zníženiu emisií skleníkových plynov a k redukcii uhlíkovej stopy, čím podporuje ekologickejšie riešenia.
• Estetická príťažlivosť: Solárne panely na plochých strechách môžu byť inštalované tak, aby príliš nevyčnievali, čím sa zachováva celkový estetický vzhľad budovy.

Výzvy pri inštalácii solárnych panelov na ploché strechy

Napriek uvedeným výhodám, inštalácia na rovnej streche prináša aj špecifické výzvy, ktoré je potrebné dôkladne zvážiť:

• Drenáž a riziko zatekania: Ploché strechy sú náchylnejšie na hromadenie vody. Nesprávne navrhnuté drenážne systémy alebo poškodenia strešnej krytiny môžu viesť k zatekaniu a narušeniu integrity strechy. Je nevyhnutné zabezpečiť efektívne odvodnenie a vhodné hydroizolačné opatrenia.
• Špeciálne montážne systémy: Na rozdiel od šikmých striech, kde panely často kopírujú sklon strechy, na plochých strechách je potrebné použiť špeciálne montážne konštrukcie, ktoré panelom dodajú požadovaný uhol sklonu.
• Vplyv vetra (zdvih vetra): Ploché strechy, s ich menšou prirodzenou ochranou pred silným vetrom, sú náchylnejšie na efekt zdvihu vetra. Silný vietor môže panely nadvihnúť, čo si vyžaduje robustné uchytenie a dostatočné zaťaženie alebo kotvenie.
• Nosnosť strechy: Je potrebné dôkladne posúdiť nosnosť strechy, aby zvládla dodatočnú hmotnosť panelov, montážnej konštrukcie a prípadného zaťaženia.

Kľúčové úvahy pred inštaláciou na plochú strechu

Pred samotnou inštaláciou je nevyhnutné zohľadniť niekoľko zásadných faktorov:

• Stav a vek strechy: Pred inštaláciou solárnych panelov je kľúčové zabezpečiť, aby bola konštrukcia strechy v dobrom stave a štrukturálne zdravá. Ak strecha dosahuje koniec svojej životnosti, môže byť výhodnejšie vykonať výmenu strechy súčasne s inštaláciou FV systému.
• Stavebné predpisy a povolenia: Je dôležité oboznámiť sa s miestnymi stavebnými predpismi a získať potrebné povolenia. Predpisy týkajúce sa montáže, umiestnenia a elektrických pripojení sa môžu líšiť v závislosti od jurisdikcie.
• Orientácia a sklon solárneho panelu: Hoci na rovných strechách nie je orientácia strechy smerom k svetovým stranám limitujúca, je stále dôležité panely správne natočiť. Optimálny uhol sklonu, zvyčajne okolo 15-20 stupňov, je kľúčový pre maximalizáciu produkcie energie a zároveň zabraňuje hromadeniu nečistôt a uľahčuje samočistenie.
• Strešné prekážky a tienenie: Je potrebné preskúmať strechu kvôli akýmkoľvek prekážkam, ako sú klimatizačné jednotky, výfukové ventilátory, svetlíky alebo iné strešné zariadenia, ktoré by mohli spôsobiť tienenie panelov. Tienenie, aj čiastočné, môže výrazne znížiť efektivitu celého systému.
• Spotreba energie a dimenzovanie systému: Dôkladné posúdenie aktuálnej a očakávanej spotreby energie je nevyhnutné pre správne dimenzovanie FV systému. To zahŕňa priemernú mesačnú spotrebu elektriny, hodiny špičkovej spotreby a budúce energetické nároky.

Konkrétny príklad: FV konštrukcia na rovnú strechu pre 4 solárne panely

Na trhu existuje množstvo riešení pre uchytenie FV panelov na rovnú strechu. Jedným z takýchto produktov je certifikovaná konštrukcia určená pre 4 solárne panely, ktorá ponúka optimálny 15-stupňový uhol, integrovanú ochranu proti vetru a jednoduchú inštaláciu. Pôvodná cena tohto systému bola 239,90€, avšak aktuálna cena je atraktívnych 136,00€.

Táto FV konštrukcia je navrhnutá tak, aby poskytovala optimálny uhol 15 stupňov pre maximálne zachytenie slnečného žiarenia a zvýšenie energetickej účinnosti. Konštrukcia je vyrobená z odolného materiálu Magnelis, ktorý zaručuje dlhodobú životnosť a spoľahlivosť celého systému. FV konštrukcia je navrhnutá pre jednoduchú inštaláciu a je prispôsobiteľná rôznym veľkostiam a typom solárnych panelov. Na trojuholník je možné inštalovať FV panely s maximálnou šírkou 115 cm.

Dôležité poznámky k inštalácii:

• Zavetrovací plech: Ku konštrukcii je potrebné dokúpiť zavetrovací plech podľa dĺžky inštalovaného panela.
• Uchytenie panelov: Uchytenie fotovoltaických panelov na trojuholník je zabezpečené bočnými a stredovými svorkami, ktoré sú súčasťou balenia. Alternatívne je možné použiť montážne spony.
• Potrebné doplnky: V prípade potreby umiestnenia viacerých trojuholníkov je možné dokúpiť ďalšie jednotky. Konštrukcia pre 4 solárne panely štandardne neobsahuje: 4x zavetrovací plech a 10x gumovú podložku pod trojuholník, ktoré je potrebné zakúpiť samostatne.

Výhody tejto FV konštrukcie na rovnú strechu s ochranou proti vetru:

• Optimalizovaný uhol 15 stupňov: Zabezpečuje maximálne využitie slnečnej energie.
• Odolná a spoľahlivá hliníková konštrukcia: Zaručuje dlhú životnosť a výkon.
• Ochrana proti vetru: Integrovaná na zadnej strane panelu pre zvýšenú stabilitu a bezpečnosť.
• Jednoduchá inštalácia a prispôsobiteľnosť: Umožňuje rýchlu montáž a prispôsobenie rôznym veľkostiam panelov.

Spôsoby inštalácie FV panelov na ploché strechy

Existujú dva hlavné spôsoby inštalácie solárnych panelov na ploché strechy:

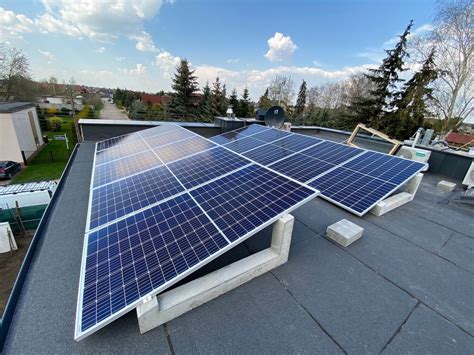

1. Montážne systémy so záťažou (balastové systémy): Táto metóda nevyžaduje prienik do strešnej krytiny. Systém je ukotvený pomocou hmotnosti solárnych panelov a dodatočných ťažkých materiálov, ako sú betónové bloky. Výhodou je, že sa predchádza možným netesnostiam strechy. Tento systém je často preferovaný na strechách s obmedzenou nosnosťou alebo keď záručné podmienky neumožňujú vŕtanie do strechy. Je však dôležité zohľadniť celkovú záťažovú hmotnosť.



   Pri tomto type konštrukcie sa na rovnú strechu umiestni tzv. plastbox - plastová vaňa so sklonom, ktorá sa zaťaží pieskom alebo štrkom. Na tento plastbox sa následne priskrutkuje fotovoltický panel. Vďaka plastboxu už nie je nutné ďalšie vŕtanie a skrutkovanie, ako v prípade inštalácie na šikmú strechu. Tento prístup je často označovaný ako "Sunblocks" a predstavuje inovatívne riešenie pre rýchlu, bezpečnú a efektívnu inštaláciu bez kompromisu medzi pevnosťou uchytenia a integritou strešnej krytiny.

2. Pripevnené montážne systémy: Táto metóda zahŕňa fyzické ukotvenie solárnych panelov k plochej streche pomocou prieniku a upevňovacích prvkov. Poskytuje stabilnejšiu a silnejšiu inštaláciu, najmä v oblastiach so silným vetrom. Pevné rámy často nakláňajú panely, aby poskytli optimálny uhol. Táto metóda si však vyžaduje dôkladné utesnenie a hydroizoláciu prestupov, aby sa zabránilo netesnostiam. V niektorých prípadoch môže nesprávna inštalácia viesť k strate strešných záruk.

   Pri montáži na plochú strechu sa používa balastový systém, kde sú panely umiestnené na hliníkových profiloch a zaťažené betónovými blokmi. Vďaka tomu nie je potrebné ich upevnenie do strešnej krytiny.

Základné doplnkové komponenty pre FV systémy na plochých strechách

Okrem samotných panelov a montážnych systémov je pre úspešnú inštaláciu FV systému na rovnú strechu nevyhnutných niekoľko kľúčových komponentov:

• Mikroinvertory: Na rozdiel od klasických reťazcových meničov sa mikroinvertory inštalujú na každý jednotlivý solárny panel. To umožňuje optimalizáciu výkonu na úrovni každého panelu, čím sa minimalizuje vplyv zatienenia alebo nedostatočného výkonu jedného panelu na celý systém. Mikroinvertory zvyšujú produkciu energie, zlepšujú spoľahlivosť a umožňujú detailné sledovanie prevádzky.
• Batérie na ukladanie energie: Batériové úložiská umožňujú uchovávať prebytočnú energiu vyrobenú počas špičkových hodín slnečného žiarenia a využiť ju v prípade potreby. Tým sa dosahuje vyššia energetická nezávislosť a záložné napájanie počas výpadkov.
• PV ochranné produkty: Tieto produkty zabezpečujú bezpečnosť a dlhú životnosť FV systému:
  • Prepäťové ochranné zariadenia (SPD): Chránia panely a meniče pred prepätiami spôsobenými údermi blesku alebo elektrickými poruchami.
  • Uzemňovacie a lepiace zariadenia: Zabezpečujú bezpečnosť systému a súlad s elektrickými predpismi.
  • PV Odpojte spínače: Umožňujú izoláciu systému od siete pre údržbu alebo núdzové operácie, čím zabezpečujú bezpečnosť personálu.

Orientácia a sklon panelov na rovných strechách

Pri inštalácii FV panelov na rovnú strechu je dôležité zvážiť ich optimálnu orientáciu a sklon. Hoci sa pri šikmých strechách často uprednostňuje južná orientácia, na rovných strechách je možné panely natočiť tak, aby maximalizovali príjem slnečného žiarenia počas celého dňa. Kombinácia východnej a západnej orientácie môže byť výhodná, pretože rozkladá výrobu energie počas celého dňa, čo zodpovedá špičkám spotreby v domácnostiach.

Ideálny sklon panelov na rovných strechách sa zvyčajne pohybuje od 15 do 20 stupňov. Tento sklon je dostatočný na zabezpečenie maximálneho príjmu slnečného žiarenia a zároveň pomáha zabrániť hromadeniu nečistôt a snehu. Rozostupy medzi jednotlivými radmi panelov sú tiež kľúčové, aby sa predišlo vzájomnému zatieneniu, najmä v zimných mesiacoch alebo ráno a večer.

Údržba a životnosť FV systémov na rovných strechách

Fotovoltaické panely vo všeobecnosti nevyžadujú rozsiahlu údržbu. Bežné čistenie od nečistôt, lístia alebo snehu je dôležité pre udržanie optimálneho výkonu. Vďaka sklonu panelov sa sneh a nečistoty zvyčajne samy zošmyknú. Teplota panelov býva tiež vyššia ako okolitá teplota, čo pomáha pri topení snehu.

Pravidelné kontroly montážneho systému, tesnení a elektrických spojení sú odporúčané na identifikáciu prípadného opotrebovania alebo poškodenia. Pri správnej údržbe môžu FV panely na rovných strechách fungovať spoľahlivo desiatky rokov.

Záver

Inštalácia fotovoltaických panelov na rovnú strechu je vynikajúcou príležitosťou na využitie solárnej energie a maximalizáciu potenciálu dostupného strešného priestoru. Dôkladné plánovanie, zohľadnenie špecifických výziev, ako sú drenáž a vietor, a výber správneho montážneho systému a komponentov sú kľúčové pre úspešnú a dlhodobo efektívnu inštaláciu. S vhodným prístupom a odbornou realizáciou môžu FV systémy na rovných strechách priniesť významné finančné úspory a prispieť k udržateľnejšej budúcnosti.

Vďaka inovatívnym riešeniam, ako je certifikovaná konštrukcia pre 4 panely s optimálnym uhlom a ochranou proti vetru, sa inštalácia FV systémov na rovné strechy stáva dostupnejšou a efektívnejšou. Pri výbere vhodného riešenia je vždy dôležité konzultovať s odborníkmi a zohľadniť špecifické podmienky danej nehnuteľnosti.
