Ploché strechy, najmä tie s drevenou konštrukciou, predstavujú pre mnohých stavebníkov a budúcich majiteľov domov lákavú možnosť. Sú často prezentované ako moderné a esteticky príťažlivé riešenie. Avšak, jedna konkrétna skladba plochej drevenej strechy skrýva v sebe značné riziká, na ktoré dlhodobo upozorňujú odborníci z radov firiem a dodávateľov materiálov. Napriek týmto varovaniam sa v praxi stále stretávame s jej používaním, predovšetkým kvôli jej nízkej obstarávacej cene. To ju robí obľúbenou voľbou pre developerské a realizačné firmy, ktoré sa snažia znížiť náklady pri výstavbe domov určených na predaj. Tento článok je preto určený nielen tým, ktorí plánujú stavať, ale aj budúcim majiteľom novostavieb s plochou strechou, aby boli informovaní o potenciálnych problémoch.
História a osveta: Prečo sa nebezpečné riešenia stále používajú?
Problémy s konkrétnou skladbou plochej drevenej strechy nie sú novinkou. Už v roku 2007 sa s týmto typom strechy stretol architekt, ktorý ho prvýkrát použil vo svojom projekte. V tom čase už firma Dektrade aktívne šírila osvetu medzi projektantmi o rizikách spojených s nevhodnými riešeniami. Je preto zarážajúce, že aj napriek tejto dlhodobej snahe o vzdelávanie odbornej verejnosti, sa nebezpečné konštrukcie stále objavujú v novej výstavbe.

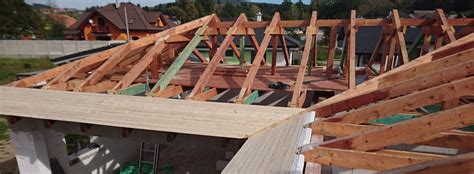

Fotografie, ktoré ilustrujú následky nesprávnej skladby strechy, pochádzajú od technikov firmy Fatrafol. Títo odborníci ich získali počas sanačných prác a používajú ich vo svojich prezentáciách a školeniach pre projektantov a architektov. Tieto zábery ukazujú zdevastované nosné konštrukcie, ktoré boli odhalené po odstránení parozábrany a zateplenia striekanou PUR izoláciou. Firma Dektrade na svojej webovej stránke tiež prezentuje rôzne články o chybách a následných sanáciách, ktoré odporúčame dôkladne preskúmať.
Riziková skladba a jej úskalia
Hlavným problémom spomínanej rizikovej skladby plochej drevenej strechy je nesprávne umiestnenie tepelnej izolácie a parozábrany. Pri developerských projektoch sa často šetrí na nesprávnych miestach, čo vedie k rýchlej degradácii drevenej konštrukcie a nutnosti rekonštrukcie domov krátko po ich dokončení. Podobný problém sa vyskytol aj pri stavbe rodinného domu, kde museli byť po dvoch a pol roku vymenené kompletne zhnité trámy. V tomto prípade ani projektanti, ani zástupcovia výrobcov neupozornili na potenciálne riziko, dokonca bolo tvrdené, že strechu nie je potrebné odvetrávať. Tieto skúsenosti sa opakovali na viacerých rodinných domoch, kde bolo nutné meniť celú strešnú konštrukciu.
Kľúčom k správnej funkcii strešného systému je dodržanie klasického radenia vrstiev. Na drevený záklop by mala byť aplikovaná samolepiaca asfaltovaná parozábrana s nosnou vložkou z hliníkovej fólie. Pri návrhu strešného systému je nevyhnutné zamerať sa nielen na samotný strešný plášť, ale aj na konštrukciu atík, ktoré musia byť parotesne oddelené od vnútorného prostredia.
Inteligentné parozábrany: Dôvera alebo riziko?
Na trhu existujú parozábrany, ktoré menia svoje parametre v závislosti od tlaku vodných pár - tzv. inteligentné parozábrany. Osobne však v prípade uzavretých strešných konštrukcií, akou je aj táto riziková skladba, nemám plnú dôveru v ich dlhodobú funkčnosť. Hoci existujú zástancovia tohto riešenia, otázka, či skutočne funguje z dlhodobého hľadiska, zostáva otvorená.
Problém s vlhkosťou v strešnej konštrukcii nastáva predovšetkým v kombinácii vysokej teploty a vyššej vlhkosti v interiéri. V nevykurovaných priestoroch, kde nevzniká vlhkosť, by s touto kritickou skladbou nemal byť problém.
Drevený záklop: Základná funkcia a výhody

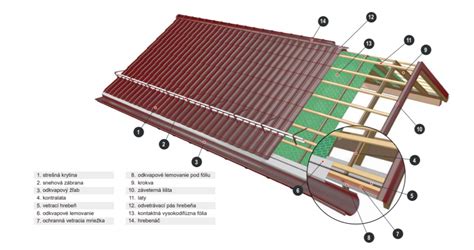

Pojem záklop alebo debnenie označuje súvislú vrstvu drevených dosiek, prípadne iného materiálu (napríklad OSB dosiek), namontovanú na nosnej drevenej konštrukcii. Plný záklop strešného plášťa by mal umožňovať bezproblémový prestup vodných pár a odvetranie strešnej konštrukcie. Z tohto dôvodu sa neodporúča používať OSB dosky, ktoré tvoria difúzne uzatvorenú vrstvu a bránia odvetraniu.
Vo všeobecnosti sa záklop montuje z drevených dosiek z ihličnatého reziva, ktoré kombinujú nízku objemovú hmotnosť s pevnosťou v tlaku a ohybe. V závislosti od rozstupu nosných trámov (krokvy, kontralaty) postačuje hrúbka dosiek v rozmedzí 20 - 25 mm. Dosky sa ukladajú na krokvy na doraz, ideálne s medzerou 1 - 2 mm, ktorá zabráni deformácii záklopu počas období s vyššou vlhkosťou.
V niektorých krajinách je bežnou praxou používať plné záklopy na každej streche. Na Slovensku sa tento postup zjednodušuje a zlacňuje, pričom plný záklop sa používa len v prípadoch, keď je to vyslovene predpísané. Plný záklop uložený priamo na krov tento krov stužuje a vytvára homogénnu rovnú plochu pre uloženie poistnej hydroizolácie.
Výhody plného záklopu:
- Stuženie krovu: Plný záklop spevňuje celkovú konštrukciu krovu.
- Homogénna plocha: Vytvára rovný podklad pre ďalšie vrstvy strešného plášťa.
- Bezpečnosť pracovníkov: Poskytuje bezpečnejšiu plochu pre pohyb pracovníkov pri montáži strechy.
- Montáž niektorých krytín: Je nevyhnutný pri montáži určitých druhov plechových krytín.
- Odvzdušnenie strechy: Zabraňuje problémom s deformáciou poistnej hydroizolácie pri vtlačení izolácie medzi krokvy, čím zabezpečuje funkčnosť odvetrávacej medzery.
Realizácia strechy: Dôležitosť detailov a kvalitných materiálov
Podobne ako iné etapy výstavby rodinného domu, aj strecha si vyžaduje odborný prístup. Kľúčová je nielen voľba správnej skladby celého systému, ale aj precízne riešenie drobných, no dôležitých detailov.
Pri výstavbe rodinných domov s plochou strechou a drevenou nosnou konštrukciou je dôležité správne umiestnenie tepelnej izolácie. Nesprávne umiestnenie môže spôsobiť rýchlu degradáciu drevenej konštrukcie.
Pri návrhu strešného systému, kde celá konštrukcia vrátane atík pozostáva z dreva, je nevyhnutné venovať mimoriadnu pozornosť prevedeniu parozábrany. Tá musí byť nielen v samotnom strešnom plášti, ale aj v konštrukcii atík, ktoré musia byť parotesne oddelené od vnútorného prostredia.
Ako hydroizoláciu pre rodinné domy odborníci odporúčajú strešné fólie BMI Everguard TPO. Tieto fólie sú odolné proti UV žiareniu, neobsahujú zmäkčovadlá a vďaka bielemu povrchu citeľne znižujú teplotu strechy. Sú tiež dobre spracovateľné a zabezpečujú dlhodobú životnosť strešného systému.
Vývoj hydroizolačných materiálov a ich kotvenia
S rozvojom hydroizolačných materiálov na strechy sa vyvíjajú aj spôsoby ich kotvenia. Jednou z možností je mechanické kotvenie pomocou systému teleskopov a skrutiek, ktoré sa osádzajú v presahu fólie.
Dôležitosť projektovej dokumentácie a konzultácií
Základom každej strechy je kvalitný projekt, ktorý usmerňuje realizátora počas celého procesu výstavby. V prípade, že projektová dokumentácia neobsahuje potrebné riešenia, je vhodné obrátiť sa priamo na výrobcu hydroizolačných materiálov. Tí dokážu navrhnúť správne riešenia a v prípade potreby sa zúčastniť stretnutia priamo na stavbe, prípadne odporučiť kvalitnú realizačnú firmu.
Drevené stropy: Konštrukcia a princípy
Drevené stropy slúžia na rozdelenie konštrukcie po výške a prenášajú zaťaženie od nenosných priečok, zariadenia a osôb pomocou nosných prvkov. V minulosti sa tieto požiadavky plnili pomocou násypov na základoch, podbitia s omietkami, dvojitej konštrukcie a zväčšenia hrúbky stropu.
Typy drevených stropov:
- Trámový strop: Môže mať priznané trámy alebo priznané trámy so zapusteným podbitím (záklopom).
- Fošňový strop: Modernejšia konštrukcia vynútená potrebou úspory reziva.
Základným nosným prvkom trámových stropov sú stropné trámy (stropnice), ktoré sú pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. Ich rozmery sa pohybujú v rozpätí šírky 80 - 200 mm a výšky 120 - 300 mm. Dĺžka uloženia stropníc v nosnej stene sa pohybuje od 150 do 200 mm. Záhlavie trámu sa kladie na biocídmi ošetrené podložky kvôli ochrane pred vlhkosťou. Medzi murivom a trámom musí zostať vzduchová medzera minimálne 50 mm na dobré odvetrávanie jeho záhlavia.
V prípade priznaných stropných trámov sa na ne priamo nabíjajú podlahové dosky hrúbky 30 - 40 mm alebo drevený záklop z 25 mm hrubých dosák s násypom. Pri klasických trámových stropoch s rovným podhľadom sa stropnice zospodu obkladajú doskami hrúbky 25 mm a omietkou na trstinovom pletive alebo dreveným obkladom.
V moderných drevostavbách sa stropnice z vyrasteného dreva nahrádzajú skriňovými a I-beam nosníkmi, ktoré umožňujú značnú úsporu materiálu a eliminujú nevýhody tradičných drevených nosníkov.
Montáž hydroizolace střechy a laťového roštu
Kazetový strop:
Kazetový strop vzniká vložením priečnych trámov (výmen) medzi stropné trámy (stropnice). Výmeny majú zvyčajne polovičnú výšku stropníc, do ktorých sú začapované. Stropnice a výmeny sú spravidla priznané, niekedy obložené dreveným obkladom alebo pletivom z trstiny so štukovou omietkou.
Fošňové stropy:
Fošňové stropy sú modernejšie konštrukcie, kde nosnú funkciu preberajú fošne s dimenziou približne 60/240 mm, kladené v osovej vzdialenosti 600 mm a zabezpečené proti klopeniu krížovými vzperami. Fošne sú zvyčajne obojstranne obité doskami s hrúbkou 24 mm alebo OSB doskami. I-nosníky majú stenu z aglomerovaného materiálu (OSB dosky) a pásnice z nekonečného dreveného vlysu alebo lisovaného dreva. Ich výhodou je možnosť preklenúť väčšie rozpony a úspora materiálu, nevýhodou je nižšia stabilita pri klopení.
Drevené stropné konštrukcie sú stále rozšírené a platia pri nich podobné zásady ako pri strešných konštrukciách. Je potrebné dbať na presné vyhotovenie v zmysle realizačnej dokumentácie a dodržiavať všetky konštrukčné detaily, aby sa predišlo uvedeným nedostatkom.
Príprava dreva: Od pílenia po brúsenie a náter
Pri práci s drevom je dôležitá precíznosť a správne použitie nástrojov. Pri pílení dreva kotúčovou pílou je nevyhnutné bezpečné prichytenie materiálu, napríklad pomocou stolárskych svoriek. Tesársky uholník slúži na presné zameranie uhlov a vedenie píly. Kotúčová píla je výkonný nástroj, ktorý si vyžaduje pevný postoj a obojručné držanie.
Povrchové nerovnosti na stavebnom rezive, ktoré nie je určené na výrobu nábytku, sa dajú odstrániť pásovou brúskou. Aj hobľované rezivo sa dá vylepšiť prešmirgľovaním pohľadovej strany. Všetky drevené súčasti strechy sú dôkladne vybrúsené aj kefovou brúskou. Uhladenie povrchu dreva kefovou brúskou nielenže zlepšuje jeho vzhľad, ale aj trvácnosť. Hladší povrch zachytáva menej nečistôt a uzavretím pórov obmedzuje vstup spór drevokazných húb.
Celá drevená konštrukcia strechy altánka bola natretá dvoma vrstvami kvalitnej olejovej lazúry s moridlom proti rozkladu hubami. Náter každého kusu dreva bol prevedený pred montážou, čím sa zabezpečilo, že náter vrátane moridla prenikol aj do spojov, ktoré sú inak najnáchylnejšie na rozklad.
Spájanie dreva: Vruty a trámové spojky
Pri spájaní drevených prvkov sa používajú rôzne typy spojov. Na spojenie trámov bol použitý skrytý spoj trámov Eurotec ATLAS HF170. Predvŕtanie dier je dôležité na predídenie rozštiepeniu dreva. K trámovým spojeniam boli dodané potrebné vruty a návod na montáž. Použité sú dlhé a hrubé vruty, ktoré spevňujú zlepený klenák.
Pri montáži drevených prvkov je dôležité použiť vhodné náradie. Zašroubovanie veľkých vrutov ručným skrutkovačom by bolo náročné a mohlo by viesť k pľuzgierom. Malé elektrické skrutkovače si s týmto rozmerom vrutov, najmä v tvrdšom dreve, už neporadia.
Montáž strešnej konštrukcie: Presnosť a geometria
Kostrovú konštrukciu strechy tvoria trámy s prierezom 8 x 20 cm. Ich osadenie na miesto prebehlo bez problémov, pričom všetky trámy, spojky a pätky do seba zapadli s minimom dodatočných úprav. Kľúčová bola presnosť, ktorá sa blížila stolárskej práci. Plná únosnosť strešnej konštrukcie sa dosiahne až po namontovaní plného záklopu.
Pri murovaní venca altánka boli do betónu zapustené presne napolohované plotové pätky, do ktorých nosné trámy strechy zapadli. Pre odľahčenie bodov kontaktu strechy s murovaným vencom sa hlavné trámy na koncoch rozvetvili, čím sa vytvorilo 24 styčných bodov a znížila sa záťaž na každú pätku o 66 %.
Na vytvorenie špecifického geometrického tvaru kratších pomocných trámov, ktoré esteticky zapadli na svoje miesto a dali sa pevne prichytiť k hlavným trámom, bola potrebná kotúčová píla s nastaviteľným sklonom pílového kotúča. Čistý rez je dôležitý nielen z vizuálneho hľadiska, ale aj pre zvýšenie trvácnosti stavby, pretože menej poškodené drevo je menej náchylné na napadnutie hubami.
Menšie trámy plnia viacero funkcií: rozkladajú váhu strechy, skracujú vzdialenosť medzi nosnými trámami a vizuálne skrášľujú strechu vytvorením vzoru pripomínajúceho korunu stromu.
Dilatačné škáry a ich význam
Pri stolárčine a tesárčine je dôležité brať do úvahy vlastnosť dreva rozťahovať sa a zmršťovať vplyvom zmien teploty a vlhkosti. Aby sa predišlo nepeknému zvlneniu dosiek, je potrebné zabezpečiť priestor na rozpínanie pomocou dilatačných škár. Uniformnú šírku škár možno dosiahnuť použitím dištančných krížikov pre dlažbu. Dilatačné medzery sú dôležité hlavne v priečnom smere, kolmo na smer drevných vlákien.
Plný záklop: Nosná funkcia a estetické riešenia
Hotový záklop strechy, známy aj ako plné debnenie, má pri tejto konštrukcii aj nosnú funkciu. Spojením jednotlivých trámov doskami záklopu sa vytvorila samonosná konštrukcia. Váha strešnej krytiny tak bude tlačiť na piliere zhora, bez tendencie vrcholu strechy klesať.
Svetlý biely náter vnútornej strany strechy premení strop na veľkú odrazovú plochu, čím sa dosiahne príjemné mäkké rozptýlené svetlo v altánku z lámp nasmerovaných nahor. Týmto spôsobom plný záklop pridal streche ďalšiu funkciu - funkciu osvetlenia. Svetlý náter pohltí menej svetelného žiarenia, čím sa zlepší osvetlenie altánka aj bez použitia výkonnejších žiaroviek.
Strecha bola nakoniec zakrytá španielskou strešnou krytinou z pálenej škridle, čo zabezpečili odborníci.
Literatúra a zdroje
- Neumann, Dietrich - Weinbrenner, Ulrich - Hestermann, Ulf, Rongen, Ludwig. Stavebné konštrukcie II. Bratislava: Jaga GROUP, s. r. o., 2009.
- Štefko, Jozef - Reinprecht, Ladislav - Kuklík, Petr. Dřevěné stavby - konstrukce, ochrana a údržba. 2. vydanie odbornej publikácie. Bratislava: JAGA GROUP, 2009.
- PR článok BMI Slovensko, s. r. o.
