Stavebné žeriavy predstavujú neodmysliteľnú súčasť každej modernej stavby, od rodinných domov až po rozsiahle priemyselné komplexy. Ich úlohou je efektívne a bezpečne manipulovať s materiálmi v rôznych výškach a vzdialenostiach, čím výrazne prispievajú k urýchleniu stavebných procesov a optimalizácii pracovných postupov. V tomto článku sa ponoríme do špecifík rôznych typov stavebných žeriavov, ich technických parametrov, konštrukčných prvkov a praktického využitia na stavenisku.
Typológia Stavebných Žeriavov: Od Vežových po Samoskladacie
Trh so stavebnými žeriavmi je široký a ponúka riešenia pre rozmanité potreby. Základné delenie môžeme uskutočniť na základe ich konštrukcie a spôsobu montáže.
Vežové Stavebné Žeriavy
Vežové žeriavy sú najrozšírenejším typom pre stredne veľké a veľké stavebné projekty. Ich charakteristickou črtou je vertikálna veža, ktorá poskytuje potrebnú výšku na dosiahnutie vysokých stavieb. Výložník, ktorý sa pohybuje horizontálne, umožňuje presné umiestnenie materiálu.
Medzi špecifické modely patria napríklad FM 1355 TLX, FM 1345 TLX a FM 1250 CTY. Tieto žeriavy sa líšia maximálnou nosnosťou, dĺžkou výložníka a pracovnou výškou. Napríklad model FM 1345 TLX je opísaný ako kvalitný vežový žeriav vo výbornom technickom stave, ideálny pre stredne veľké a veľké stavebné projekty. Pri modeli FM 1250 CTY je zdôraznená možnosť prispôsobenia výšky a dĺžky ramena podľa potreby, ako aj diaľkové ovládanie joystickom. Podobne aj Vežový stavebný žeriav Soima 6018TL ponúka impozantnú výšku 36 metrov s dĺžkou ramena 60 metrov a nosnosťou na konci ramena 1800 kg. Ovládanie môže byť diaľkové joystickom alebo z kabíny. Základový kríž tohto modelu má rozmery 4,5 x 4,5 metra.
V kontexte vežových žeriavov je dôležitá ich stabilita a ukotvenie. Základový kríž, ako napríklad pri modeli FM1245 CTY s rozmermi 3,2 x 3,2 metra, je kľúčový pre bezpečnú prevádzku. Maximálna nosnosť tohto modelu dosahuje 3000 kg.
Samoskladacie Stavebné Žeriavy

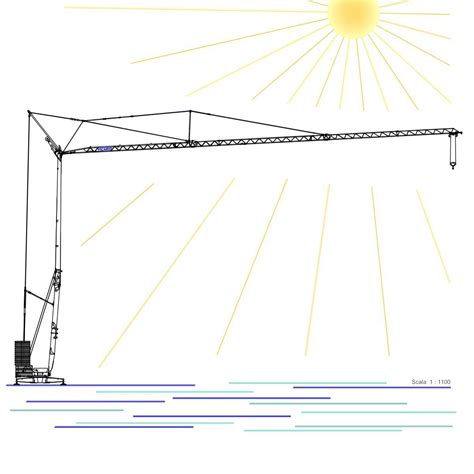

Samoskladacie žeriavy, často označované aj ako rýchlostaviteľné žeriavy, predstavujú flexibilné a efektívne riešenie pre menšie a stredné stavby, kde je potrebná rýchla montáž a demontáž. Ich hlavnou výhodou je schopnosť samostavby, čo minimalizuje potrebu špecializovanej techniky a pracovnej sily.
V ponuke sa objavujú viaceré modely od výrobcov ako Cattaneo, Vicario a ďalších. Napríklad Cattaneo CM78A je opísaný ako kvalitný vežový žeriav ideálny pre stredne veľké až väčšie stavebné projekty. Model Cattaneo CM82 je dostupný na diaľkové ovládanie s výškou 21 metrov a v 100% stave pripravený na prácu. Vicario OMV 187.7 ponúka výšku 18,5 metra s možnosťou náklonu až do 31 metrov a dĺžkou ramena 27 metrov, s maximálnou nosnosťou 2000 kg.
Ďalším zaujímavým typom sú samoskladacie žeriavy s vlastným podvozkom, ktoré je možné priamo ťahať po ceste ako prívesný vozík. Tieto žeriavy, ako napríklad tie s výškou 15 metrov a dĺžkou ramena 16 metrov, sú ideálne pre mobilné použitie a rýchle presuny medzi stavbami. Maximálna nosnosť 1600 kg s nosnosťou na konci ramena 600 kg sú typické parametre pre tieto kompaktné jednotky.
Špecifickým príkladom je Vicario OMV 340, ktorý je opísaný ako moderný hydraulický žeriav navrhnutý pre rýchlu montáž a efektívnu manipuláciu s materiálom. Jeho konštrukcia umožňuje jednoduché rozloženie priamo na stavenisku. Vicario OMV 320 je tiež prezentovaný ako samoskladací žeriav na diaľkové ovládanie, komplet pozinkovaný s platnými revíziami.
Z hľadiska rýchlosti montáže, niektoré samoskladacie žeriavy umožňujú zloženie už za 12 minút jednou osobou, pričom celková doba rozloženia od privezenia na stavbu sa pohybuje v rádoch pár hodín.
Ručné Podvesné Žeriavy
Ručné podvesné žeriavy, ako je napríklad model JV-SK, predstavujú špecifickú kategóriu zdvíhacích zariadení. Tieto žeriavy sú vhodné tam, kde je potrebné obsiahnuť manipuláciou veľkú plochu s nutnosťou vlastnej nosnej stĺpovej konštrukcie. Ich silnou stránkou je ľahkosť ručného pojazdu, ktorý zaručuje rýchlu, spoľahlivú a hospodárnu dopravu materiálu.
Flexibilita týchto žeriavov je umožnená z veľkého počtu modulárnych súčastí, čo poskytuje záruku realizácie na mieru. Využitie nachádzajú pri doprave materiálov po priamkových trasách aj po celej ploche prevádzky. Rozsahy nosnosti sa pohybujú od 125 kg do 1000 kg, s rôznymi rýchlosťami zdvihu a pojazdu.
Konštrukčné Komponenty a Technické Špecifikácie
Každý stavebný žeriav sa skladá z viacerých kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť.
Podstavec
Podstavec je základom každého žeriavu, ktorý zabezpečuje jeho stabilitu. V prípade vežových žeriavov sa často jedná o štvorramennú konštrukciu s výškovo nastaviteľnými pätkami, čo umožňuje prispôsobenie nerovnému terénu. Základový kríž, ako už bolo spomenuté, je dôležitou súčasťou pre ukotvenie.
Pohonné Jednotky
Pohony sú zodpovedné za pohyb jednotlivých častí žeriavu. Môžeme rozlíšiť:
- Pohon otáčania: Zvyčajne sa skladá z prevodovky s elektromotorom a brzdou, doplnený o čelnú prevodovku s pastorkom, ktorý zaberá do pevného ozubenia venca na podstavci. Výkon motora je typicky okolo 0,55 kW.
- Pohon zdvihu: Najčastejšie je realizovaný elektrickým kladkostrojom pre jednolanové použitie. Oko lana je pripevnené na kladnici, ktorá obsahuje hák s poistkou proti vypadnutiu lana.
- Pohon sklápania výložníka: Tento pohon tvorí čelná prevodovka s elektromotorom (napr. 2,2 kW), ktorá otáča pohybovou skrutkou. Príslušná matica je kĺbovo uložená v kyvnej páke, ktorá je spojená s výložníkom. Na tejto páke sú umiestnené zarážky pre obmedzovacie a bezpečnostné koncové spínače a kladka pre vedenie lana pri vztyčovaní výložníka.
Výložník
Výložník je obvykle vyrobený z rúr a pripojený k otoči pomocou čapov a tiahel. Jeho dĺžka a konfigurácia sú kľúčové pre dosah žeriavu. Pri niektorých modeloch je možné rameno podľa potreby skrátiť alebo prispôsobiť.
Elektroinštalácia
Elektroinštalácia zabezpečuje napájanie a ovládanie žeriavu. Zahŕňa prívodný kábel (napr. 63A), krúžkový zberač (umožňujúci otáčanie bez zamotania káblov), elektrický rozvádzač a ovládací panel. Ovládací panel býva uzamykateľný pre zvýšenie bezpečnosti. Je dôležité poznamenať, že hlavný vypínač a zabezpečenie elektrického prívodu žeriavu nie sú vždy súčasťou samotného stroja.
Ovládanie a Bezpečnostné Prvky
Moderné stavebné žeriavy kladú veľký dôraz na užívateľskú prívetivosť a bezpečnosť.
Diaľkové Ovládanie
Čoraz populárnejšie je diaľkové ovládanie žeriavov pomocou joystickových ovládačov. Toto riešenie zvyšuje komfort obsluhy a umožňuje operátorovi lepšiu viditeľnosť pracovnej plochy. Niektoré žeriavy ponúkajú možnosť ovládania cez diaľkový ovládač aj cez servisný káblový panel.
Bezpečnostné Mechanizmy
Pre zaistenie bezpečnej prevádzky sú žeriavy vybavené rôznymi bezpečnostnými prvkami:
- Poistky proti vypadnutiu lana: Zabraňujú vykĺznutiu lana z háku.
- Obmedzovacie a bezpečnostné koncové spínače: Zabraňujú preťaženiu alebo nežiaducemu pohybu v koncových polohách.
- Proti preťaženiu: Systémy, ktoré detekujú a signalizujú prekročenie povolenej nosnosti.
- Senzory: Moderné žeriavy môžu byť vybavené senzormi pre monitorovanie rôznych prevádzkových parametrov.
Praktické Využitie a Výhody
Stavebné žeriavy prinášajú na stavenisko rad benefitov:
- Zvýšenie efektivity: Umožňujú rýchlejšiu a presnejšiu manipuláciu s materiálom.
- Redukcia manuálnej práce: Znižujú potrebu fyzicky náročnej práce pri zdvíhaní a prenášaní bremien.
- Bezpečnosť: Moderné technológie a bezpečnostné prvky minimalizujú riziko nehôd.
- Flexibilita: Široká škála typov a modelov umožňuje výber optimálneho riešenia pre akýkoľvek projekt.
- Minimalizácia prestojov: Dostupnosť žeriavov na prenájom alebo rýchle dodanie pomáha eliminovať prestoje počas výstavby.
Spoločnosti ponúkajú kompletný servis vrátane dovozu, montáže, zaškolenia a servisu, čím zabezpečujú bezproblémovú prevádzku žeriavov pre svojich zákazníkov.
Príslušenstvo a Doplňujúce Zariadenia
Okrem samotných žeriavov existuje aj široká škála príslušenstva a doplnkových zariadení, ktoré rozširujú ich funkčnosť. Medzi ne patria napríklad:
- Hydraulické čerpadlá: Ako napríklad model od Jihostroj Velešín, ktoré môžu byť súčasťou hydraulických systémov.
- Navijaky: TUN40 so sperou a medzikusom sú príkladom navijakov, ktoré môžu byť použité v spojení so žeriavmi.
- Žeriavové pojazdy (mačky): Masívne pojazdy v zachovalom stave môžu byť súčasťou väčších žeriavových systémov.
- Diaľkové ovládače: Šesťkanálové diaľkové ovládače sú určené pre elektricky, pneumaticky alebo hydraulicky ovládané stroje.
Tieto komponenty a príslušenstvo sú často k dispozícii aj samostatne na predaj, čo umožňuje zákazníkom doplniť alebo vylepšiť svoje existujúce vybavenie.
Celkovo stavebné žeriavy, od robustných vežových konštrukcií až po mobilné samoskladacie jednotky, predstavujú kľúčový prvok modernej stavebnej infraštruktúry, ktorý prispieva k efektívnosti, bezpečnosti a úspešnému dokončeniu akéhokoľvek stavebného projektu.
