Stavebný výkres je základným nástrojom v procese navrhovania a výstavby akéhokoľvek objektu, od rodinného domu až po rozsiahle infraštruktúrne projekty. Poskytuje detailný vizuálny plán, ktorý slúži ako komunikačný prostriedok medzi architektmi, staviteľmi, remeselníkmi a investormi. Jedným z najdôležitejších prvkov každého výkresu je jeho mierka, ktorá určuje vzťah medzi rozmermi na výkrese a skutočnými rozmermi v realite.
Čo je mierka a prečo je dôležitá?
Mierka je pomer, ktorý vyjadruje, koľkokrát je objekt na mape, pláne alebo výkrese zmenšený alebo zväčšený oproti svojej skutočnej veľkosti. Vyjadruje sa zvyčajne vo forme zlomku, napríklad 1:50, 1:100, alebo ako pomer, napríklad 15:1. V kontexte stavebných výkresov, kde je presnosť kľúčová, sa najčastejšie stretávame so zmenšenými mierkami, ktoré umožňujú zobraziť rozsiahle stavby na prijateľnej veľkosti papiera.
Mierka 1:50, ktorá je predmetom nášho záujmu, znamená, že jeden centimeter na výkrese zodpovedá päťdesiatim centimetrom v skutočnosti. To znamená, že ak na výkrese zmeriame dĺžku 10 cm, v skutočnosti táto dĺžka bude 500 cm, teda 5 metrov. Tento pomer umožňuje zobraziť aj pomerne veľké objekty, ako sú rodinné domy, s dostatočným detailom, aby bolo možné presne určiť rozmery miestností, hrúbku stien, umiestnenie okien a dverí, a ďalšie konštrukčné prvky.
Pochopenie mierky je nevyhnutné pre správnu interpretáciu akéhokoľvek technického výkresu. Bez neho by bolo nemožné presne vypočítať skutočné rozmery, objednať správne množstvo materiálu, alebo vykonať stavebné práce podľa plánu.
Typický stavebný výkres: Rozbor prvkov

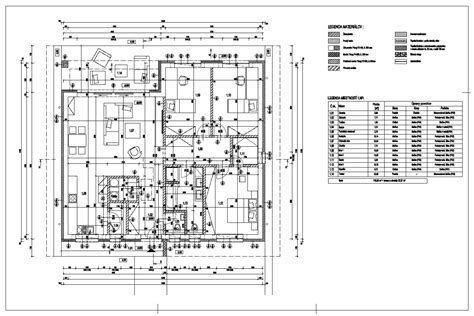

Na obrázku, ktorý je uvedený ako príklad, vidíme typický pôdorys rodinného domu. Aby sme sa v takomto výkrese vedeli zorientovať, je dôležité porozumieť jeho jednotlivým častiam.
- Pôdorys: V ľavej časti výkresu je podrobne rozkreslený pôdorys. Ten zobrazuje dispozíciu miestností, ich rozmery, umiestnenie stien, okien, dverí a ďalších stavebných prvkov v horizontálnom reze. Pri pohľade na pôdorys si môžeme predstaviť, ako by stavba vyzerala, keby sme ju zvisle rozrezali vo výške približne 1 až 1,5 metra nad úrovňou podlahy.

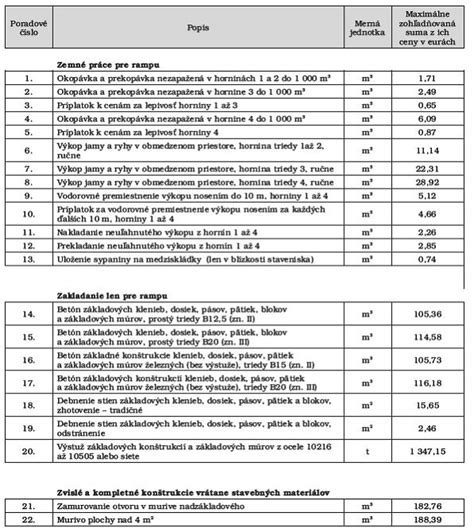

- Legenda materiálov: Vpravo hore sa nachádza legenda materiálov. Táto časť výkresu je v podstate zoznam použitých materiálov, ktoré sú graficky rozlíšené podľa typu šrafy. Rôzne šrafy (jemné čiarky, bodky, krížiky) reprezentujú rôzne materiály, ako napríklad betón, tehla, drevo, izolácia a podobne. Pomocou legendy môžeme identifikovať, z akých materiálov sú jednotlivé konštrukčné prvky zhotovené.
- Tabuľka miestností: Pod legendou materiálov je umiestnená tabuľka miestností. Táto tabuľka poskytuje kľúčové informácie o každej miestnosti na výkrese. Zvyčajne obsahuje:
- Názov miestnosti: Napríklad "Obývacia izba", "Kuchyňa", "Spálňa", "Kúpeľňa".
- Plocha: Uvedená v štvorcových metroch (m²), čo je dôležité pre výpočet množstva podlahových krytín alebo pre určenie veľkosti nábytku.
- Druh podlahy: Špecifikácia podlahovej krytiny, napríklad "plávajúca podlaha", "keramická dlažba", "koberec".
- Povrchová úprava stien a stropu: Informácie o materiáloch a spôsobe úpravy vnútorných povrchov, ako napríklad "maľovka", "tapeta", "obklad".
Výpočet mierky: Praktické aplikácie
Pochopenie toho, ako vypočítať mierku, je zásadné pre prácu s akýmkoľvek technickým výkresom. Existuje niekoľko základných vzorcov, ktoré nám v tomto procese pomôžu:
- Mierka mapy = dĺžka na mape / skutočná vzdialenosť
- Skutočná vzdialenosť = dĺžka na mape / mierka mapy
- Dĺžka na mape = skutočná vzdialenosť x mierka mapy

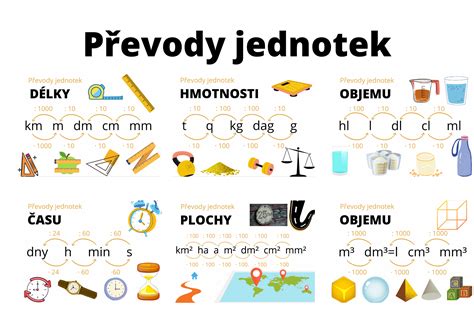

Pri práci s mierkou je dôležité dbať na jednotky. Ak máme mierku 1:50, znamená to, že 1 cm na mape zodpovedá 50 cm v skutočnosti, alebo 1 meter na mape zodpovedá 50 metrom v skutočnosti. Pri výpočtoch je často najjednoduchšie previesť všetky rozmery na rovnakú jednotku, najčastejšie na centimetre.
Príklad výpočtu skutočnej vzdialenosti:
Predstavte si, že na mape s mierkou 1:50 máme zobrazenú dĺžku miestnosti 6 cm. Ak chceme zistiť skutočnú dĺžku tejto miestnosti, použijeme vzorec:
Skutočná vzdialenosť = dĺžka na mape / mierka mapySkutočná vzdialenosť = 6 cm / (1 / 50) = 6 cm * 50 = 300 cm
Teda, skutočná dĺžka miestnosti je 300 cm, čo je 3 metre.
Príklad výpočtu dĺžky na mape:
Ak navrhujeme nový dom a vieme, že dĺžka obývacej izby bude 7 metrov (700 cm), a chceme ju zakresliť do výkresu s mierkou 1:50, vypočítame dĺžku na mape nasledovne:
Dĺžka na mape = skutočná vzdialenosť x mierka mapyDĺžka na mape = 700 cm * (1 / 50) = 14 cm
Na výkrese bude obývacia izba s dĺžkou 14 cm.
Využitie mierky 1:50 v praxi
Mierka 1:50 je veľmi populárna v stavebníctve, najmä pri tvorbe architektonických výkresov rodinných domov, menších verejných budov, alebo pri detailnom zobrazení jednotlivých častí stavby. Táto mierka poskytuje dostatočný detail pre presné zobrazenie konštrukčných prvkov, ale zároveň umožňuje, aby sa výkres zmestil na štandardný formát papiera (napr. A3 alebo A2).
Využitie mierky 1:50 zahŕňa:
- Pôdorysy: Zobrazenie dispozície miestností, hrúbky stien, umiestnenia okien a dverí.
- Rezy: Zobrazenie vertikálneho prierezu budovy, ktorý ukazuje výšky podlaží, konštrukciu striech a základov.
- Pohľady: Zobrazenie vonkajšieho vzhľadu budovy z rôznych strán.
- Detaily: Zobrazenie špecifických konštrukčných detailov, ako sú detaily napojenia stien a stropov, umiestnenie okenných a dverných konštrukcií, alebo detaily balkónov a terás.
Profesionálna technická šablóna ARCHITEKT od značky LENIAR je príkladom nástroja, ktorý je navrhnutý pre tvorbu architektonických návrhov a plánov práve s využitím bežných mierok, ako je 1:50. Tieto šablóny obsahujú predkreslené symboly pre rôzne stavebné prvky, ktoré uľahčujú a urýchľujú proces kreslenia, pričom zabezpečujú konzistentnosť a presnosť.
Vysvetlenie váh! (Pre študentov EGD)
Nastavenie mierky vo softvérových aplikáciách
V dnešnej dobe sa stavebné výkresy často tvoria pomocou špecializovaného softvéru (CAD systémy). Aj v týchto programoch je potrebné správne nastaviť mierku. Pri tlači výkresu je dôležité zvoliť správnu mierku tak, aby sa celý výkres zmestil na zvolený formát papiera. V niektorých programoch je možné nastaviť mierku priamo v dialógovom okne "Nastavenie stránky". Tu si užívateľ vyberie jednu z preddefinovaných hodnôt mierky, alebo ju zadá manuálne. Použitie premennej _sc v popisovom poli umožňuje automatické zobrazenie aktuálne nastavenej mierky výkresu.
Je dôležité poznamenať, že mierka sa aplikuje na celý výkres alebo na jeho jednotlivé časti, známe ako "výrezy" alebo "pohľady". Každý výrez môže mať svoju vlastnú mierku, čo je užitočné napríklad pri zobrazovaní detailov v inej mierke ako celkového pôdorysu.
Mierka a jej širšie využitie
Hoci sa v tomto článku zameriavame na stavebné výkresy a mierku 1:50, princípy práce s mierkou sú univerzálne a uplatňujú sa v mnohých ďalších oblastiach:
- Kartografia a geodézia: Mapy a plány krajiny, miest alebo konkrétnych pozemkov sú vždy zmenšené. Mierka na mape nám umožňuje určiť skutočné vzdialenosti a plochy.
- Modelárstvo: Pri výrobe modelov lietadiel, vlakov, alebo architektonických modelov sa tiež pracuje s mierkou, ktorá určuje, koľkokrát je model zmenšený oproti skutočnosti.
- Grafický dizajn: Pri tvorbe logotypov, ilustrácií alebo iných grafických prvkov sa môže využívať mierka na zabezpečenie správnych proporcií a vizuálnej harmónie.
- Vzdelávanie: Mierka je dôležitým pojmom vo výučbe matematiky, geografie a technických predmetov, kde pomáha rozvíjať priestorovú predstavivosť a schopnosť pracovať s proporciami.
Všetky tieto aplikácie zdôrazňujú základný význam mierky ako nástroja na prepojenie abstraktného zobrazenia s reálnym svetom, umožňujúc nám presne merať, plánovať a porozumieť priestoru okolo nás. Mierka 1:50 v stavebných výkresoch je teda kľúčovým prvkom, ktorý zabezpečuje, že vízia architekta sa môže presne a bezpečne premeniť na skutočnú stavbu.
