HS portál: Brána do moderného bývania s dôrazom na úsporu energií

Úspore energií je už teraz venovaná veľká pozornosť, a to hlavne v súvislosti s energetickou náročnosťou budov. V tomto kontexte sa moderné stavebné prvky, ako sú HS portály, stávajú kľúčovými pre dosiahnutie optimálnych tepelno-izolačných vlastností a celkovej energetickej efektivity domácností. HS portál, známy aj ako zdvižno-posuvné dvere, predstavuje inovatívne riešenie pre propojenie interiéru s exteriérom, pričom zároveň kladie dôraz na minimalizáciu tepelných strát. Jeho konštrukcia a špecifické požiadavky na montáž z neho robia ideálnu voľbu pre novostavby a energeticky úsporné budovy.

Technické aspekty a stanovenie rozmerov HS portálu

Správne stanovenie rozmerov stavebného otvoru a výrobných rozmerov je základným predpokladom pre bezproblémovú montáž a optimálnu funkčnosť HS portálu. Všetky rozmery sa pri zameraní stanovujú podľa menovitých rozmerov stavebného otvoru. Stanovenie výrobných rozmerov okien, vrátane HS portálov, je závislé na konkrétnom type výrobku a často býva dané zhotoviteľom stavby, alebo častejšie zameraním stavebných otvorov.

Pri požiadavke prevedenia montáže s ošetrením pripojovacej špáry, je nutné, aby stavebný otvor bol vyhladený, ideálne lepidlom. Povrch musí byť vyzretý. Za prípravu povrchu a jeho spôsob riešenia zodpovedá zhotoviteľ hrubej stavby, ako i za penetráciu povrchu včetne komprimačnej pásky. V prípade, že nebude možné pásky nalepiť v dobe stanovenej na montáž okien z dôvodu nepripravenosti podkladu či nedodržania technologických podmienok podľa technického listu, lepenie pások sa prevedie iba na rám okna. Dodatočné nalepenie je možné iba ako práce naviac.

Usadzovanie do izolácie a odpočty pri zameraní

Usadzovanie do izolácie je obdobné s tým rozdielom, že sa nemusí odčítavať 15 mm, v závislosti na rovnosti a kolmosti stavebného otvoru. Jedná sa o stavebný stolársky prvok, ktorý je umiestnený vo voľnej ploche stavebnej konštrukcie, umiestnenie je dané projektom.

Menovitá šírka okna sa stanovuje zameraním stavebného otvoru a odpočtom 15 mm z každej strany okna. Menovitá výška okna sa stanovuje zameraním stavebného otvoru a odpočtom 15 mm u nadpražia a 5 mm u poprsí. Výrobný rozmer sa zaokrúhľuje na celé cm nahor či dolu, v závislosti na rovnosti stavebného otvoru a jeho dĺžke.

Menovitá výška okna vychádza z vágrisu. U nadpražia sa odčíta 15 mm. Vo spodnej časti môže okno zasahovať pod úroveň čistej podlahy, maximálne však 30 mm. Napríklad, pokiaľ výška okna je rozmer od vágrisu po preklad - 15 mm + 1000 mm (rozmer od vágrisu po čistú podlahu, nie je však pravidlom) + výška okna zasahujúca pod čistú podlahu.

Ak vo fáze montáže býva hotová iba hrubá podlaha, je nutné vybetónovať pod tieto prvky betónový pás do výšky 1 cm pod spodný rám balkónových dverí, čo zaistí zhotoviteľ stavby. Pokiaľ tak nebude urobené, prvky sa osadia provizórne.

Stanovenie šírky je zhodné s balkónovými dverami. Stanovenie výšky - u nadpražia -15 mm, u prahu sa rozmer meria po čistú podlahu. Napríklad, pokiaľ výška okna je rozmer od vágrisu po preklad -15 mm + 1000 mm (rozmer od vágrisu po čistú podlahu, nie je však pravidlom) + výška okna zasahujúca pod čistú podlahu. Ak vo fáze montáže býva iba hrubá podlaha, je nutné vybetónovať pod tieto prvky betónový pás do výšky 1 cm pod čistú podlahu, čo zaistí zhotoviteľ stavby. Pokiaľ tak nebude urobené, prvky sa osadia provizórne.

Ak by nebolo k čomu prilepiť komprimačné pásky, tak sa neprilepí ani k rámu okna. U prvkov s nízkym prahom je možné vkladať vystužovacie profily, ktoré sa pripevňujú k prahu zospodu. U vchodových dverí typ EURO a balkónových dverí IV 68 majú výšku 20 mm. U všetkých ostatných balkónových dverí a vchodových dverí v drevohliníkovom prevedení používame prahy Weser, na ne sa naklápajú výstužné profily s označením P 47-50 K. Majú výšku 50 mm a môžu sa na seba naklapávať vo viacerých kusoch. Pokiaľ zhotoviteľ stavby požaduje tieto výstužné profily, je nutné ich objednať najneskôr pred odjazdom zhotoviteľa na montáž. Nie sú súčasťou ceny dodávky. Cena je 12 €/bm. Stavebný otvor potom musí byť naviac znížený o výšku výstužného profilu popr. jeho násobku. Kotvy sa potom pripevňujú k týmto výstužným profilom, ako aj parotesné a paropriepustné pásky.

Stanovenie rozmerov a stavebnej pripravenosti je rovnaká ako u vchodových dverí bez možnosti výstužného profilu. Možnosťou prerušenia tepelného mostu je napr. použitie Compacfoam, ktorý nie je našou štandardnou dodávkou.

Stanovenie šírky je zhodné s balkónovými dverami. Výrobný rozmer výšky - u nadpražia sa odpočíta 15 mm, u prahu sa meria po čistú podlahu. HS portály majú prah, ktorý má výšku 67 mm. Horná hrana prahu lícuje s čistou podlahou, teda stavebný otvor musí byť podbetónovaný 80 mm pod čistú podlahu.

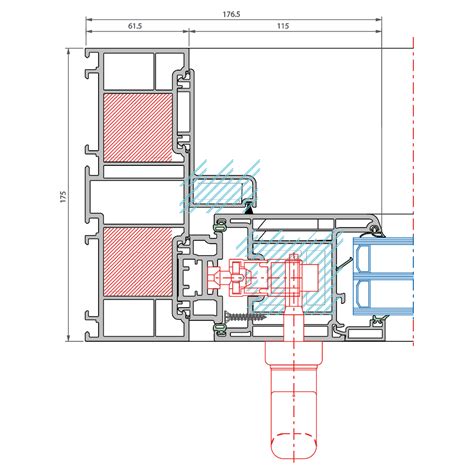

Posuvné dvere - HS portál má odlišnú stavebnú hĺbku oproti bežným oknám.

Poznámka: Požiadavkou zamerania od zhotoviteľa stavby môže byť aj to, aby okná, balkónové dvere, vchodové dvere, po prípade posuvné dvere boli zakončené v rovnakej výške. Je potrebné, aby zhotoviteľ zaistil vágrisy u všetkých stavebných otvorov. Kde preklady nebývajú v rovnakej výške, je potrebné nájsť najnižší preklad, zmerať rozmer od vágrisu po preklad, odpočítať 15 mm a táto miera sa bude pripočítavať u všetkých prvkov.

Poznámka: Pri zameraní je nutné, aby zhotoviteľ stavby upresnil miesto osadenia okna v rámci špalety. Túto informáciu poznačí technik do objednávkového listu.

Rovnako ako u vchodových dverí je možné použiť ďalší výstužný profil pod prah s označením Verbreiterungsprofil HVA. Firma G-U ich dodáva v troch výškach 30, 45 a 100 mm. Podľa výrobcu sa nedoporučuje tieto profily nacvakávať na seba vo väčších počtoch než 1 kus. V prípade záujmu o tieto prvky je nutné znížiť stavebný otvor o výšku týchto profilov. Pre vylepšenie vlastností prestupu tepla je možné medzi tieto profily vložiť ešte dodatočnú tepelnú izoláciu. Kotvy sa umiestňujú k týmto profilom rovnako ako parotesné a paropriepustné pásky. Pod prahom nesmie byť pena, musí byť podbetónované. Tieto práce nie sú súčasťou predmetu diela, investor si ich zaisťuje sám bezprostredne po montáži posuvných dverí. Za vady diela spôsobené nepodbetonovaním alebo zlým podbetonovaním zodpovedá objednávateľ. Pokiaľ zhotoviteľ stavby požaduje tieto výstužné profily, je nutné ich objednať najneskôr pred odjazdom zhotoviteľa na montáž. Nie sú súčasťou ceny dodávky. Cena je 12 €/bm.

Montáž HS portálov: Kľúč k energetickej účinnosti

V súčasnej dobe nie je norma, ktorá by striktne určovala, ako sa majú okná montovať. Upevnenie výrobkov musí byť navrhnuté a prevedené tak, aby sily na ne pôsobiace a jeho vlastná váha boli prevedené do stavebnej konštrukcie. Naopak, sily zo stavebnej konštrukcie nesmú byť prenesené na výrobok. Umiestnenie kotviacich prvkov musí byť navrhnuté a prevedené tak, aby bolo zabezpečené prenesenie síl od namáhania výrobku do konštrukcie stavby a súčasne umožnené dilatačné pohyby výrobku. Vzdialenosť kotviacich prvkov je maximálna.

PUR pena slúži ako izolačný materiál pripojovacej špáry. Pena sa nanáša ručnou pištoľou, po vytvrdnutí sa môže orezať. Nesmie sa zatláčať, bola by narušená vnútorná väzba, ktorá by narušovala vlastnosti peny. V súčasnej dobe máme k dispozícii peny, ktoré sú schopné vytvrdnúť do minimálnej teploty -10°C (teploty vzduchu i podkladu). Horná hranica je teplota 35°C. Pokiaľ sa ranná teplota o 6:00 pohybuje pod 0°C a prekračuje 25°C, firma si vyhradzuje právo termín montáže posunúť. V ten deň stanoví nový termín montáže maximálne do 3 týždňov. Objednávateľ nemá tak právo za posunutie termínu montáže firmu sankcionovať.

Na trhu existujú aj iné materiály, ktoré nahradzujú izolačné PUR peny a zároveň majú možnosť nahradiť klasické ošetrenie pripojovacími špárami parotesnými a paropriepustnými páskami. Nejedná sa o štandardnú montáž, jej nacenenie je individuálne v závislosti na type komprimačnej pásky. V tomto prípade sa využívajú pásky TP652 Illmod Trio+ 8-33/66mm.

Demontáž a murárske zapravenie

Demontážou okien je myslené vybúranie starých okien a dverí, odstránenie parapetov a odnesenie na predom určené miesto blízko stavby (do 20 m). K demontáži patrí i vyčistenie otvoru.

Murárske zapravenie sa stanovuje individuálne na základe požiadavky objednávateľa. Nie je súčasťou montáže a demontáže okien. V prípade uvedenia murárskeho zapravenia v celkovej kalkulácii, jedná sa o zapravenie vnútorného ostenia a podbetónovanie parapetu.

HS portál vs. klasické balkónové okno: Ktoré riešenie zvoliť?

V architektonickom svete sa neustále objavujú nové technológie a dizajnové trendy, ktoré prinášajú inovácie do oblasti okien a dverí. Dve populárne voľby, ktoré stoja za blízke skúmanie, sú posuvný HS portál a klasické balkónové okno. Tieto dve možnosti ponúkajú výnimočnú estetiku a funkčnosť, avšak každá z nich môže byť vhodnejšia pre určitý typ klientov.

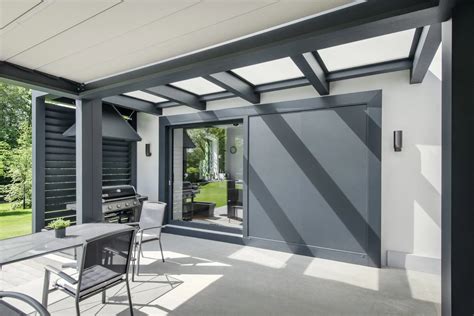

Posuvný HS portál: Modernosť a prepojenie s exteriérom

Posuvný HS portál je moderný, štýlový a inovatívny dizajn, ktorý sa stáva čoraz populárnejšou voľbou v architektonických projektoch. Ide o systém posuvných dverí, ktorý vytvára transparentné spojenie medzi interiérom a exteriérom, čo umožňuje plynulý prechod medzi oboma priestormi.

Pre koho je táto voľba najvhodnejšia?

• Moderní minimalistickí klienti: Posuvné HS portály sú obľúbenou voľbou pre klientov, ktorí preferujú čisté línie a minimalizmus v dizajne. Vďaka svojmu spracovaniu poskytujú veľké presklené plochy, čo umožňuje prechádzanie dostatočného množstva denného svetla a vytvára dojem priestrannejšieho priestoru.
• Priestorové usporiadanie: Ak je k dispozícii obmedzený priestor na otváranie klasických okien alebo dverí, posuvné HS portály sú ideálnym riešením, pretože nepotrebujú žiadny priestor na otváranie dovnútra alebo von. S posuvným systémom ide ruka v ruke aj možnosť veľkých presklení, kde sme omnoho menej limitovaný ako pri klasických balkónových oknách.
• Snaha o prepojenie interiéru s exteriérom: Pre tých, ktorí si želajú spojiť svoje domovy s vonkajším prostredím, posuvné HS portály sú skvelou voľbou, pretože vytvárajú efektívne a estetické spojenie medzi oboma oblasťami.

Ako samotný názov napovedá, pri otváraní dverí najskôr otočením kľučky smerom dolu mierne nadvihnete pohyblivé krídlo. Posuvné krídlo sa pohybuje po vlastnej koľajnici v zapustenom prahu. Koľajnica vedie posuvné krídlo popred pevné krídlo portálu (hovorovo „fix“). Ovládanie je jednoduché a pohodlné, a to aj napriek väčšej váhe posuvného krídla s ťažkým trojsklom. Existuje niekoľko rôznych variantov, ako si môžete HS portál vyskladať, vrátane rohových riešení. Jednoduchý HS portál je najčastejšie tvorený jedným posuvným dverným krídlom a jedným pevným krídlom. Môžete tiež zvoliť dve posuvné krídla, ktoré sa odsúvajú do strán. HS portály sú ideálne pre novostavby rodinných domov, ale aj pre komerčné priestory.

Vzhľadom na väčšiu stavebnú hĺbku portálu a nutnosť zapustenia prahu pod úroveň podlahy nie sú zdvižno-posuvné dvere celkom vhodné pri rekonštrukcii bytov. V prípade rekonštrukcií môže byť nevýhodou väčšia stavebná hĺbka portálu (od 178 až 207 mm) aj nutnosť zapustenia portálu do podlahy. Stavebná hĺbka zdvižno-posuvných dverí je viac než dvojnásobne väčšia ako pri sklopno-posuvných dverách. Zdvižno-posuvné dvere nie je možné otvoriť na vetračku ako okná alebo sklopno-posuvné dvere (PSK). Krídlo dverí síce môžete odsunúť len na pár centimetrov, kľučkou zafixovať v tejto polohe a vetrať takto, to však nemusí byť dostatočná bariéra pre mačky alebo hlodavce. Riešením sú vetracie mriežky alebo iné spôsoby vetrania.

O čo viac denného svetla sa vám podarí získať cez veľké okná s čo najsubtílnejším rámom a vhodnými sklami, o to neskôr musíte podvečer začať svietiť. Každých pár minút, ktoré takto získate navyše, vám šetrí peniaze vyhodené za rovnaký čas umelého osvetlenia. Za rok ušetríte desiatky až stovky hodín.

Klasické balkónové okno: Tradícia a cenová dostupnosť

Klasické balkónové okno je dlhoročným obľúbeným modelom a jeho tradícia siaha až do histórie architektúry. Toto okno je otváravé, skladá sa z jedného alebo viacerých krídel a poskytuje používateľom účinnú ventiláciu a dostatok denného svetla.

Pre koho je táto voľba najvhodnejšia?

• Klienti s tradičným vkusom: Pre tých, ktorí preferujú tradičný, elegantný a rustikálny vzhľad, sú klasické balkónové okná ideálnou voľbou. Tieto okná prinášajú klasický charakter a môžu byť dokonalým doplnkom historických alebo tradičných domovov.
• Priestorové usporiadanie: Klasické balkónové okná, na rozdiel od HS portálov, nevyžadujú veľký stavebný otvor. Ak si predstavíme HS portál v stavebnom otvore, ktorý má 2 metre, po jeho otvorení vznikne maximálne 800 mm prechod do exteriéru. Ak použijeme napríklad dvojkrídlový balkón bez stredového stĺpika, po otvorení oboch krídel bude prechod viac ako 1,7 metra. Treba ale brať na zreteľ, že otvorené krídla zasahujú do priestoru.
• Finančné úvahy: Ak klienti hľadajú ekonomickejšiu možnosť, klasické balkónové okná môžu byť cenovo dostupnejšou alternatívou než moderné posuvné HS portály.

Nulová podlaha a jej vplyv na kótovanie

Pri kótovaní okien, dverí alebo posuvných portálov, ako sú HST systémy, je dôležité uvedomiť si, ako ovplyvňuje konečné rozmery tzv. nulová podlaha. Nulová podlaha označuje teoretickú finálnu výšku podlahy po dokončení všetkých vrstiev, vrátane izolácie, poteru a finálnej podlahy (dlažba, laminát, vinyl a pod.). V novostavbách sa často pracuje len s "holou dekou", teda základovou betónovou doskou alebo nosnou konštrukciou podlahy. Ak sa nulová podlaha zanedbá, dvere alebo portály budú príliš nízko, resp. príliš vysoko.

Pri kótovaní dverí a portálov v kontexte nulovej podlahy je potrebné presne vypočítať hrúbku jednotlivých vrstiev podlahy. Nikdy nezabudnite na pripojovaciu škáru: Ide o medzeru medzi stavebným otvorom a samotným rámom okna či dverí. Táto medzera slúži na správne napasovanie nového výrobku do otvoru.

HST portál (zdvižno-posuvné dvere) predstavuje špecifickú výzvu pri kótovaní, najmä v novostavbách.

Spodný rám a nulová podlaha pri HS portáloch

Pri HST systémoch je dôležité, aby spodný rám portálu bol zarovnaný s finálnou výškou podlahy. Napríklad, ak máte vrstvu izolácie hrúbky 10 cm, poter 6 cm a finálnu krytinu 0,5 cm, celková výška vrstiev je 16,5 cm. Ak máte stavebný otvor s aktuálnou výškou 220 cm, musíte od tejto hodnoty odpočítať 16,5 cm, čo znamená, že čistá výška stavebného otvoru, do ktorého budú dvere osadené, je 203,5 cm. Ak nulovú podlahu zanedbáte, riskujete komplikácie a dodatočné náklady na úpravu otvorov či prahov.

Správne určenie jej výšky si vyžaduje nielen precízne meranie, ale aj schopnosť predvídať vrstvy podlahy a ďalšie stavebné detaily. Ak si nie ste istí, vždy konzultujte meranie s odborníkmi - investícia do precízneho zamerania a správneho plánovania sa vám vráti v podobe bezchybne osadených a funkčných stavebných prvkov.

Porovnanie cien HS portál vs. PSK dvere

Pri rovnakom vzorovom rozmere šírky 2600 mm a výšky 2400 mm môžeme porovnať ceny rôznych typov posuvných dverí:

• Plastové PSK dvere v bielej farbe: cca 1 600 €
• Hliníkové PSK dvere biele: cca 2 400 €
• Plastové HST (HS portál) v bielej farbe: cca 2 500 €
• Hliníkové HST (HS portál): cca 3 800 €

Ceny vašich portálov budú závisieť od vašich presných rozmerov, od zvoleného profilového systému, vybraného izolačného skla, preferovanej farby a podobne. Taktiež sa ceny menia v čase vzhľadom na vývoj cien plastu a hliníka.

Výhody a nevýhody HS portálu

HS portál (alebo HST dvere, zdvižno-posuvné dvere) je moderný systém posuvných dverí na terasu, ktorý sa otvára posuvom do strany. Krídlo sa najskôr jemne zdvihne (o pár milimetrov) pomocou mechanizmu vo vodiacich kolieskach a následne sa hladko posúva po koľajnici.

Výhody HS portálu:

• Bezbariérový prístup: Nízky alebo nulový prah je ideálny pre rodiny s deťmi či starších ľudí.
• Jednoduchá manipulácia: Aj krídla vážiace 300-400 kg sa dajú ľahko posúvať vďaka ložiskovým vozíkom.
• Elegantný dizajn: Veľké presklené plochy opticky prepájajú interiér so záhradou alebo terasou.
• Výborná tesnosť a izolácia: Vhodné aj do nízkoenergetických a pasívnych domov.

Nevýhody HS portálu:

• Vyššia cena oproti klasickým dverám: Vďaka špeciálnemu kovaní, posuvnému systému a veľkému preskleniu je cena HS portálu vyššia ako pri klasických balkónových alebo francúzskych dverách.
• Zložitejšia montáž a vyššie nároky na stavebný otvor: HS portály si vyžadujú presnú montáž, dostatočnú nosnosť stavebného otvoru a často aj predprípravu na zabudovanie bezbariérového prahu.
• Ťažší profil a vyššia váha krídel: Aj keď sa pohyb krídla dá zvládnuť ľahko, váha môže byť problém pri prevoze, manipulácii alebo montáži (krídla vážia bežne aj 200-400 kg).
• Vyššia údržba posuvného mechanizmu: Vodiace lišty a pojazdy si môžu vyžadovať pravidelné čistenie a občasné mazanie, hlavne pri montáži na terasy so štrkom, pieskom alebo exteriérovými nečistotami.

Ako funguje HS portál?

Mechanizmus spočíva v tom, že sa otočením kľučky krídlo mierne zdvihne (cca o 5 mm), čím sa uvoľnia pojazdy a dvere sa môžu posúvať do strany. V zatvorenom stave krídlo pevne dolieha k rámu a zabezpečuje výbornú izoláciu.

HS portály môžu byť tvorené:

• Jedným otváravým krídlom + fixná časť.
• Viacerymi posuvnými krídlami, ktoré sa zasúvajú za seba (tzv. „štvorpanel“ alebo „otváracia opona“).

Rozdiel medzi HS portálom a sklopno-posuvnými dverami (PSK)

Sklopno-posuvné dvere, označované ako PSK, majú naviac funkciu sklápania za účelom vetrania, no majú výrazne zložitejšie ovládanie. HST má na rozdiel od PSK výrazne väčšie možnosti pre výrobu nadrozmerných výrobkov, a to do šírky krídla 3 m, oproti 1,5 m pri PSK.

Možnosť použitia HS portálu v pasívnom dome

Áno, HST z ponuky Ekoprofilu majú pokročilý typ tesnení na stredovom stĺpiku nazývanom “interlock” a krídlo dolieha k stĺpiku až na 4 miestach, čo zaručuje vynikajúce tepelno-izolačné vlastnosti.

Maximálna šírka otvoru pre HS systém

Najširší portál z ponuky môže mať až 18 metrov a skladá sa z 2 pevných polí po stranách a 4 posuvných krídel otváravých na oponu.
