Projektant Elektroinštalácií: Kľúč k Bezpečnosti a Efektivite Vašej Elektrickej Siete

Elektrické inštalácie, prípojky a bleskozvody tvoria základnú infraštruktúru každej modernej budovy. Ich správne navrhnutie a realizácia sú nielen otázkou komfortu, ale predovšetkým nevyhnutnosťou pre zaistenie bezpečnosti osôb a majetku. V tomto komplexnom procese zohráva kľúčovú úlohu projektant elektroinštalácií, ktorého odbornosť a zodpovednosť sú nepostrádateľné. Od prvotnej analýzy potrieb až po finálnu revíziu, každý krok v procese projektovania má zásadný vplyv na celkovú spoľahlivosť a efektivitu elektrických systémov.

Analýza Potrieb: Prvý Krok k Ideálnemu Riešeniu

Každý projekt elektroinštalácie je jedinečný a vyžaduje si individuálny prístup. Základným predpokladom úspešného návrhu je dôkladné pochopenie potrieb investora. Projektant musí viesť otvorenú komunikáciu s klientom, aby presne identifikoval jeho požiadavky, očakávania a špecifické potreby vyplývajúce z charakteru objektu a plánovaného využitia.

V prípade obytných budov je nevyhnutné zistiť informácie o plánovaných spotrebičoch, ich výkone a očakávanom zaťažení. Pre rodinné domy je dôležité zvážiť umiestnenie nábytku a techniky, aby bolo zabezpečené dostatočné množstvo zásuviek najmä v kľúčových priestoroch ako kuchyňa, obývačka či pracovňa. V kuchyni je často potrebné navrhnúť samostatné obvody pre výkonné spotrebiče ako rúra, umývačka riadu či mikrovlnná rúra. V obývačke sa odporúča minimálne 8 až 10 rezervných zásuviek, v spálni 6 až 8, a v kuchyni ich počet závisí od rozsahu vybavenia.

Priemyselné budovy kladú odlišné nároky. Tu sa projektant musí zamerať na potenciálne budúce rozšírenie výrobných kapacít, požiadavky na automatizáciu, špecifické prevádzkové podmienky a potrebu vysokej spoľahlivosti dodávky elektrickej energie. Dôležité je tiež zohľadniť charakter objektu - iné požiadavky má bytová jednotka, iné administratívna budova, priemyselná hala či exteriérová inštalácia. Kritické sú tiež vonkajšie vplyvy a špecifické priestory ako kúpeľne, požiarné úseky, vlhké a prašné prostredie či priestory s nebezpečenstvom výbuchu.

Navrhovanie Elektroinštalácie: Bezpečnosť na Prvom Mieste

Pri návrhu elektroinštalácie je nevyhnutné vychádzať zo základných princípov a platných noriem. V Slovenskej republike je kľúčovým referenčným súborom norma STN 33 2000. Hlavnými prioritami pri projektovaní sú:

• Bezpečnosť osôb a majetku: Toto je absolútna priorita. Nesprávne navrhnuté inštalácie môžu viesť k elektrickým poruchám, úrazom elektrickým prúdom, požiarom alebo poškodeniu majetku.
• Spoľahlivá dodávka elektriny: Systém musí zabezpečiť nepretržitú a stabilnú dodávku elektrickej energie pre všetky plánované spotrebiče a zariadenia.
• Správne dimenzovanie obvodov: Vodiče, káble a istiacich prvkov musia byť správne dimenzované na základe očakávaného prúdu, spôsobu uloženia, dovoleného oteplenia a úbytku napätia.
• Funkčnosť celého systému: Elektroinštalácia musí byť navrhnutá tak, aby zabezpečila logické ovládanie, jednoduchú údržbu a dostatočný priestor pre prípadné budúce rozšírenie.

Kvalitne vypracovaný projekt elektroinštalácie a spoľahlivý elektroinštalačný materiál sú základnými predpokladmi bezpečnej a spoľahlivej elektrickej inštalácie v každej budove.

Ochrana pred Úrazom Elektrickým Prúdom

Ochrana pred úrazom elektrickým prúdom sa realizuje na viacerých úrovniach:

• Základná ochrana: Zabezpečuje sa pomocou izolácie živých častí a krytov s minimálnym stupňom ochrany IP2X. Tým sa zabráni priamemu dotyku s nebezpečnými časťami pod napätím.
• Ochrana pri poruche: V prípade poruchy (napr. skratu) musí dôjsť k automatickému odpojeniu napájania v stanovenom čase. Tento čas závisí od typu siete a napätia a je presne definovaný v normách.
• Dodatočná ochrana: V citlivých miestach, ako sú vlhké priestory alebo miesta s vyšším rizikom, sa vyžaduje dodatočná ochrana, napríklad pomocou prúdových chráničov (RCD). Prúdové chrániče detegujú rozdiel medzi prúdom tečúcim do spotrebiča a prúdom z neho odtekajúcim. Ak je tento rozdiel významný, signalizuje to únik prúdu (napr. cez ľudské telo) a chránič okamžite preruší obvod.

Dimenzovanie Vodičov a Káblov

Správne dimenzovanie vodičov a káblov je kľúčové pre prevenciu prehrievania a požiarov. Norma STN 33 2000-5-52 stanovuje, že prierez vodiča sa určuje na základe troch hlavných kritérií:

1. Zaťažiteľnosť prúdom: Menovitý prúd obvodu (IB) musí byť menší alebo rovný dlhodobo prípustnému prúdu vodiča (IZ). Hodnota IZ sa určuje z normovaných tabuliek a následne upravuje korekčnými koeficientmi podľa teploty prostredia, zoskupenia vodičov a spôsobu uloženia. Norma stanovuje minimálne prierezy, napríklad pre vnútorné rozvody je to Cu (meď) minimálne 1,5 mm² pre svetelné obvody a 2,5 mm² pre zásuvkové obvody. Tieto minimálne prierezy sú dôležité aj z hľadiska mechanickej pevnosti.
2. Maximálny úbytok napätia: Od rozvádzača po koncové zariadenie nesmie úbytok napätia prekročiť normou stanovené hodnoty. Typicky je to 3 % pre osvetlenie a 5 % pre ostatné spotrebiče pri napájaní z verejnej siete nízkeho napätia. Pre elektroinštalácie zo súkromného napájania sú limity vyššie, 6 % a 8 %. Ak úbytok vychádza príliš veľký, riešením je použitie vodiča s väčším prierezom, skrátenie trasy alebo iné rozdelenie obvodov.
3. Skratová odolnosť: Vodiče musia byť schopné odolať prúdovým zaťaženiam počas skratu, kým sa obvod neodpojí istiacim prvkom.

Istenie Obvodov

Istenie zabezpečuje ochranu proti nadprúdom (preťaženie) a skratom. Ističe musia odpojiť obvod v stanovenom čase, no zároveň umožniť selektívne vypínanie bez zbytočných výpadkov väčšej časti siete. Pri dimenzovaní istenia platí hlavná podmienka: menovitý prúd ističa (In) musí byť väčší alebo rovný zaťažovaciemu prúdu obvodu (IB), ale zároveň menší alebo rovný dovolenému prúdu vodiča (IZ). Podľa normy STN 33 2000-4-43 (v aktuálnom vydaní z rokov 2023-2024) je táto podmienka podrobne špecifikovaná v časti 431.4.2. Tým sa zabezpečí, že istenie efektívne chráni vodič pred preťažením. Skratová vypínacia schopnosť ističa musí byť vyššia ako vypočítaný skratový prúd v mieste inštalácie. Pri výpočte skratových prúdov je potrebné zohľadniť impedanciu celej slučky od transformátora až po miesto skratu.

Výkresy a Dokumentácia: Jazyk Projektanta

Kvalitná projektová dokumentácia je základným predpokladom pre úspešnú realizáciu elektroinštalácie. Projektant vypracúva podrobné výkresy a technické správy, ktoré slúžia ako záväzný podklad pre inštaláciu. Tieto dokumenty detailne popisujú:

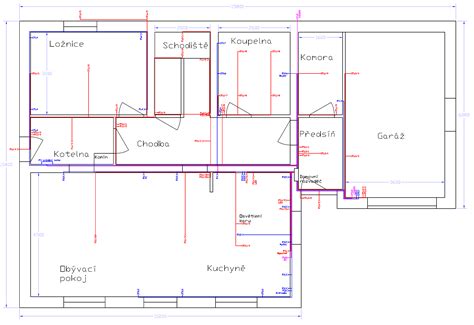

• Dispozíciu elektroinštalácie: Umiestnenie zásuviek, vypínačov, svietidiel, rozvádzačov a iných prvkov.

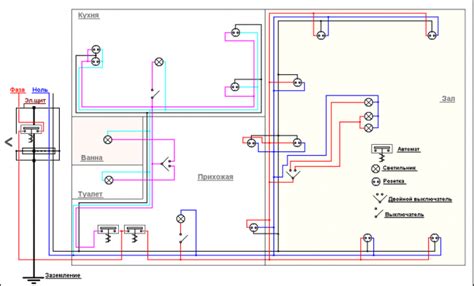

• Schémy zapojenia: Jednopólové a viacpólové schémy ukazujúce spôsob prepojenia jednotlivých častí systému.
• Výpočty a dimenzovanie: Podklady pre dimenzovanie vodičov, káblov a istiacich prvkov, vrátane výpočtov úbytku napätia a skratových prúdov.
• Špecifikácie materiálov: Detailný zoznam použitých komponentov s uvedením ich parametrov a výrobcov.
• Technické správy: V technickej správe projektu by mal projektant vždy uviesť, podľa ktorých noriem bolo dimenzovanie vykonané (napr. STN 33 2000-5-52, STN 33 2000-4-43, STN 33 2130). Do výpočtov je potrebné zahrnúť vždy reálne podmienky - teplotu prostredia, počet súbežných káblov, spôsob uloženia.

Inštalácia a Revízia: Od Projektu k Realite

Na základe vypracovaného projektu sa vykoná samotná inštalácia systému. Je nevyhnutné, aby montážne práce vykonávali kvalifikovaní elektrikári, ktorí sa dôsledne riadia projektovou dokumentáciou. Po dokončení inštalácie nasleduje povinná revízia elektriny. Táto kontrola je kľúčovým opatrením pre zabezpečenie bezpečnosti a spoľahlivosti elektrických rozvodov. Jej cieľom je skontrolovať technický stav elektrických rozvodov a overiť, či zodpovedajú platným normám a projektovej dokumentácii. Revízia je nevyhnutná pred uvedením novej inštalácie do prevádzky, po vykonaných úpravách alebo v pravidelných intervaloch stanovených normami.

Software pre Projektovanie Elektroinštalácie: Nástroj Moderného Projektanta

Výber správneho softvéru na projektovanie elektroinštalácie môže výrazne zefektívniť a spresniť celý proces. Na trhu existuje široká škála riešení, od jednoduchých CAD programov až po komplexné ECAD platformy s podporou BIM (Building Information Modeling).

• Pre rodinné domy a menšie objekty: Ideálne sú programy ako AutoCAD s nadstavbou CADprofi Electrical alebo jeho alternatívy ako GstarCAD s rovnakou nadstavbou. SchemataCAD je ďalšou vhodnou voľbou.
• Profesionálne ECAD systémy: EPLAN Electric P8 je špičkový ECAD systém určený pre priemysel, výrobu rozvádzačov a automatizáciu. Ponúka pokročilé funkcie, ako je prepojenie s databázami komponentov, automatické generovanie výstupov vrátane kusovníkov a zoznamov káblov, čím dosahuje vysokú mieru automatizácie pri tvorbe dokumentácie. Alternatívou je SEE Electrical Expert, špecializovaný na 2D/3D elektro schémy s podporou pre strojárstvo aj budovy. WSCAD ELECTRIX je moderná ECAD platforma, ktorá podporuje elektroinštalácie, rozvádzače, systémy merania a regulácie (MaR) a automatizáciu, pričom integruje aj funkcie umelej inteligencie (AI).
• BIM nástroje pre 3D návrh: Pre komplexné 3D návrhy v budovách a koordináciu s ostatnými profesiami sú vhodné BIM nástroje ako DDS-CAD alebo CADKON+ MEP.

Časté Chyby a Ako sa Im Vyhnúť

Aj skúsení projektanti sa občas dopustia chyby, ktorá však môže mať vážne následky. Medzi opakované chyby patria:

• Poddimenzované káble: Vedú k prehrievaniu a riziku požiaru.
• Zle zvolené ističe: Neoptimálna ochrana, prípadne selektivity.
• Chýbajúce prúdové chrániče: Znížená ochrana pred úrazom.
• Slabé uzemnenie: Vysoký prechodový odpor znižuje účinnosť ochrany.
• Neprehľadné alebo nesprávne osadené rozvádzače: Sťažujú údržbu a zvyšujú riziko chýb.
• Nedostatočný počet zásuviek: Bežný problém v obývačkách, kuchyniach či pracovniach.
• Chýbajúce samostatné obvody pre výkonné spotrebiče: V kuchyniach.
• Neodborné "svojpomocné" zásahy: Nelegálne a nebezpečné.
• Chýbajúca alebo neúplná dokumentácia: Sťažuje budúce úpravy a revízie.
• Nevykonané revízie: Zanedbanie bezpečnostnej kontroly.
• Chýbajúce prípravy na inteligentnú inštaláciu, fotovoltiku či tepelné čerpadlo: Obmedzenie budúcich možností.

Prevenciou týchto chýb je dôsledný výpočet prierezov podľa noriem, vrátane kontroly času odpojenia, skratových prúdov a úbytku napätia. Kľúčový je tiež podrobný dispozičný návrh s presným umiestnením nábytku a techniky a vytvorenie zoznamu plánovaných spotrebičov vrátane ich príkonov pre každú miestnosť.

Odborná Spôsobilosť Projektanta: Certifikácia a Legislatíva

Činnosť projektanta elektroinštalácií podlieha legislatívnym požiadavkám. Platný zákon č. 124/2006 Z. z. o bezpečnosti a ochrane zdravia pri práci a o zmene a doplnení niektorých zákonov (v znení neskorších predpisov) upravuje, ktoré činnosti môže fyzická osoba vykonávať len na základe platného preukazu alebo osvedčenia. V zmysle platnej vyhlášky č. 508/2009 Z. z. o technických požiadavkách na zariadenia a prevádzku ZZ a o obmedzení prevádzky ZZ, činnosť projektanta alebo konštruktéra vyhradených technických zariadení elektrických (VTZ elektrických) je regulovaná.

Projektovú dokumentáciu stavieb, ktorá je vypracovaná za účelom stavebného konania, je potrebné osvedčiť pečiatkou autorizovaného stavebného inžiniera, ktorý je zapísaný v Slovenskej komore stavebných inžinierov (SKSI). Pre vykonávanie činnosti projektanta elektroinštalácií je potrebné získať príslušné vzdelanie a osvedčenie. Certifikát potvrdzuje, že jeho držiteľ je odborne spôsobilý projektovať alebo konštruovať elektrické zariadenia v stanovenom rozsahu. Certifikát sa zvyčajne vydáva na dobu 5 rokov a jeho držiteľ je povinný dodržiavať podmienky certifikačnej schémy. Získaným certifikátom sa projektant odlíši od konkurencie a preukáže svoju odbornosť a zodpovednosť.

Aj keď ide o voľnú živnosť, väčšina úradov pri podaniach na stavebné povolenie alebo územné rozhodnutia vyžaduje doklad o príslušnom vzdelaní v odbore. Projektant bez komorovej pečiatky môže pracovať v tíme, ktorý je zastrešený autorizovaným inžinierom, a taktiež je to v poriadku.

Bleskozvody a Prepäťová Ochrana: Komplexná Obrana

Súčasťou elektroinštalácie sú aj bleskozvody a prepäťové ochrany. Bleskozvod je ochranný systém, ktorého inštaláciu musia vykonávať technicky kvalifikovaní pracovníci podľa projektu vypracovaného projektantom podľa najnovších platných noriem STN. Jeho úlohou je odviesť energiu blesku do zeme a tým ochrániť objekt pred poškodením.

Prepäťová ochrana je funkcia napájacieho zdroja alebo samostatného zariadenia, ktorá vypne zdroj alebo skratuje výstup, ak napätie prekročí určitú nebezpečnú úroveň. Toto je kľúčové pre ochranu citlivej elektroniky pred poškodením spôsobeným prepätím z atmosférických výbojov (bleskov) alebo spínacími javmi v sieti.

Energetická Efektivita a Moderné Technológie

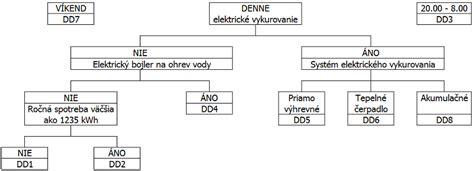

V súčasnosti sa elektrická energia čoraz viac stáva nízkouhlíkovou formou vykurovania. Norma STN 33 2000-8-1 zavádza 6 tried energetickej efektívnosti a odporúča opatrenia ako efektívne umiestnenie napájania, optimalizáciu distribučného systému, kompenzáciu účinníka a monitoring spotreby energie. Projektant by mal zohľadňovať aj tieto aspekty pri návrhu elektroinštalácie, aby zabezpečil maximálnu efektivitu a minimalizoval energetickú stopu.

Inteligentné individuálne riešenia moderných domácich technológií, ako sú napríklad inteligentné domové telefóny (s funkciou zvončeka, video výstupom a možnosťou identifikácie osoby pred dverami) alebo systémy regulácie osvetlenia a vykurovania, zvyšujú komfort bývania aj bezpečnosť. Príprava na inštaláciu fotovoltiky či tepelného čerpadla je tiež dôležitým aspektom moderného projektovania.

Kvalitný projekt elektroinštalácie je vždy najväčšou investíciou do bezpečnosti a spoľahlivosti celého objektu. Spolupráca s autorizovaným projektantom, používanie certifikovaných komponentov a dôsledné dodržiavanie platných noriem STN sú preto tri základné piliere každej modernej a bezpečnej elektroinštalácie.
