V súčasnom stavebnom priemysle sa stretávajú dva zdanlivo odlišné svety: svet silnoprúdových inštalácií, ktorý je doménou mnohých skúsených projektantov, a dynamicky sa rozvíjajúci svet slaboproudých systémov. Cieľom tohto článku je poskytnúť projektantom silnoproudých inštalácií ucelený prehľad o súčasnej problematike projektovania slaboproudých systémov vo výstavbe, pričom sa zameriavame predovšetkým na ich integráciu do stavebných procesov.
V minulosti boli slaboproudé systémy často označované len ako "sdělovací technika", čo zahŕňalo technológie ako dálnopis či rozhlas po drôte. Dnešná realita slaboproudu je však diametrálne odlišná, dokonca aj v porovnaní so stavom pred 15-20 rokmi. Tento vývoj je poháňaný najmä neustálym rastom a zmenami v oblasti právnych predpisov ovplyvňujúcich investičnú výstavbu, ale predovšetkým exponenciálnym rozvojom samotnej techniky.
Základné Rozdelenie Slaboprúdových Systémov
Pre lepšie pochopenie súčasnej problematiky je kľúčové pochopiť základné rozdelenie slaboprúdových systémov. Toto rozdelenie reflektuje právne predpisy, normy a technologické využitie. V zásade môžeme slaboproudé systémy rozdeliť do dvoch hlavných kategórií:
Elektronické komunikácie: Tieto systémy zabezpečujú prenos informácií a sprostredkovanie komunikácie. V súčasnosti sú často označované ako "štvrtý pilier budovy", popri vode, plyne a elektrine. Elektronické komunikácie sa ďalej delia na:
- Informačné a komunikačné technológie (ICT): Zahrňujú systémy pre prenos dát, hlasu a videa, ktoré sú dnes bežne známe a používané.
- Vysielacie a komunikačné technológie (BCT): Zahŕňajú systémy pre prenos rozhlasového a televízneho vysielania, ako sú systémy STA (Spoločná televízna anténa) alebo CATV (Káblová televízia).
Bezpečnostné systémy: Tieto systémy sú určené na zabezpečenie fyzickej ochrany osôb, majetku a zvierat. Sú ďalej rozdelené do dvoch skupín:
- Systémy s požiadavkou na funkčnosť pri požiari (PBZ - Požárně bezpečnostní zařízení): Medzi najznámejšie patria Elektrická požiarna signalizácia (EPS) a Evakuačný rozhlas (Ero).
- Ostatné bezpečnostné systémy (Security): Sem patria systémy ako Poplachový zabezpečovací a tiesňový systém (PZTS, predtým EZS), Kamerový systém (CCTV) a Systém kontroly vstupu (ACS).
Penetrácia ICT do Slaboproudých Odvetví
Jednou z najzásadnejších zmien v oblasti slaboproudých inštalácií je bezpochyby penetrácia informačných a komunikačných technológií (ICT) do takmer všetkých slaboproudých odvetví. Donedávna totiž tieto odvetvia fungovali ako samostatné celky s vlastnými proprietárnymi komunikačnými prostriedkami, ktoré s ICT technológiami nemali takmer nič spoločné. Spolupráca sa štandardne odohrávala len na úrovni systémových periferií.
Tento vývoj vytvoril zaujímavý efekt konfrontácie dvoch svetov: sveta ICT a sveta ostatných slaboproudých systémov. Pre projektantov to znamená nutnosť pochopiť vzájomné prepojenia a synergické efekty, ktoré integrácia týchto technológií prináša.
Pripojka Elektrickej Energie: Základný Kameň Inštalácií
Pripojka elektrickej energie je kľúčovým prvkom v každej domácnosti a jej správne zapojenie je nevyhnutné pre bezpečnú a spoľahlivú prevádzku elektrických zariadení. Tento proces, hoci sa na prvý pohľad môže zdať priamočiary, zahŕňa celý rad dôležitých krokov a dodržiavanie prísnych noriem.
Plánovanie a Návrh Zapojenia
Pred samotným zapojením je nevyhnutné vypracovať detailný projekt elektrickej prípojky a návrh zapojenia. Tento proces by mal zahŕňať:
- Identifikáciu jednotlivých obvodov: Jasné rozlíšenie silnoprúdových a slaboproudých rozvodov, ako aj ich vzájomné prepojenie.
- Určenie požadovanej kapacity a prúdového zabezpečenia: Zohľadnenie budúcich potrieb a možného rozšírenia.
- Optimálnu polohu rozvádzača: Zabezpečenie dostatočnej prístupnosti a minimalizácia zbytočných predĺžení vedení.
Projekt elektrickej prípojky by mal byť vypracovaný autorizovaným inžinierom alebo projektantom, ktorý zohľadní všetky špecifické požiadavky stavby a platné normy.
Materiály a Vybavenie
Pre správne zapojenie elektrickej prípojky je potrebný kvalitný materiál a vybavenie:
- Elektrické káble: Výber vhodného typu káblov s dostatočnou kapacitou a bezpečnostnými štandardmi je kľúčový.
- Rozvádzač: Výber rozvádzača závisí od potrieb - či už ide o jednofázový/trojfázový, jedno- alebo dvojtarifný, a či bude osadený do plotu alebo inej konštrukcie.
- Poistky a Ističe: Slúžia na ochranu obvodov pred preťažením a skratom. Je potrebné zvoliť správnu kapacitu a typ pre každý obvod.
- Chrániče: Zaisťujú ochranu pred úrazom elektrickým prúdom.
- Zásuvky a Vypínače: Voľba kvalitných komponentov zodpovedajúcich miestnym normám a požiadavkám, vrátane ochrany voči vode v exteriéroch.
Vedenia a Zapojenie
Vedenia je potrebné správne zapojiť do rozvádzača a zabezpečiť spoľahlivé spojenie. Je nevyhnutné dodržiavať miestne predpisy a bezpečnostné normy. Každý obvod by mal byť jasne označený a vedenia správne rozvetvené a spojené.
Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok a stanovuje podmienky na pripojenie k distribučnej sústave. Elektrická prípojka začína odbočením od zariadenia verejného rozvodu elektrickej energie smerom k odberateľovi. Rozvodné závody zvyčajne zriaďujú prípojku na svoje náklady až po odbočenie od verejného rozvodu. Elektrický prívod od istiacej prípojkovej skrine na podpernom bode až po pripojenie do budovy si však musí odberateľ zhotoviť na svoje náklady.
Pre každý objekt sa má zriadiť len jedna elektrická prípojka. Pred prípojkovou skriňou musí byť voľný priestor minimálnej šírky 0,8 m pre bezpečnú obsluhu. V mieste rozdelenia na sústavu TN-S musí byť na prípojnici PE zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia max. do 15 Ω. V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice.

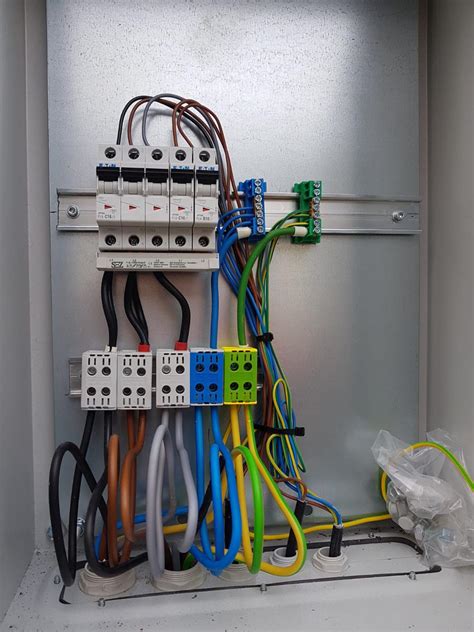

Elektromerový Rozvádzač a Uzemnenie
Elektromerový rozvádzač musí byť vyhotovený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Musí byť uzemnený a jeho zemný odpor nesmie presahovať 5 Ohm. Uzemnenie sa vykonáva pomocou pásoviny, ktorá sa kladie na dno výkopu v dostatočnej vzdialenosti od silového vodiča.
Po zhotovení technickej časti je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu).
Pripojovacie Podmienky a Typy Prípojok
V priebehu predprojektovej prípravy je nutné prejednať pripojovacie podmienky pre silové zariadenia s dodávateľom elektrickej energie. Typ prípojky závisí od spôsobu vedenia:
- Vzdušné vedenie: Používa sa hlavná domová poistková skrinka, ktorá musí byť plombovateľná a označená podľa príslušných noriem.
- Káblové vedenie: Používa sa hlavná domová káblová skriňa.
Časť prípojky od posledného podperného bodu do prípojkovej skrine má byť čo najkratšia, prednostne vyhotovená káblom. Kábel ani izolované vodiče nesmú byť prerušované ani nastavované. Pri zriaďovaní novej prípojky sa pre kladenie časti prípojky umiestnenej na budove používa vonkajšia časť obvodového muriva.
Prípojková skriňa musí byť umiestnená na verejne prístupnom mieste, spravidla na hranici odberateľovej nehnuteľnosti. Spodný okraj skrine má byť 0,6 m nad definitívne upraveným terénom. Pri použití elektromerového rozvádzača s prípojkovou skriňou je potrebné dodržať ustanovenie o výške stredu okienka elektromera nad terénom.
Pri odbočení káblovej prípojky zo vzdušného vedenia sa prípojková skriňa môže umiestniť na podpernom bode vzdušného vedenia vo výške 2,5 až 3 m. Kábel na podpernom bode musí byť do výšky minimálne 2,5 m chránený ochrannou rúrkou proti mechanickému poškodeniu.
Proces Pripojenia Elektrickej Prípojky
Proces pripojenia elektrickej prípojky k distribučnej sieti je štandardizovaný a zvyčajne zahŕňa nasledujúce kroky:
- Online žiadosť: Vyplnenie žiadosti na stránke distribučnej spoločnosti s uvedením adresy budúceho odberného miesta a základných údajov. Zákazník si volí typ prípojky (jednofázová/trojfázová), amperáž a typ merania (jedno/dvojtarifné).
- Návrh zmluvy o pripojení: Distribučná spoločnosť do 30 dní pošle návrh zmluvy.
- Vypracovanie projektovej dokumentácie: Zabezpečenie projektu elektrickej prípojky, často prostredníctvom elektrikára alebo projektantskej spoločnosti.
- Podpis zmluvy o pripojení: Po odsúhlasení projektovej dokumentácie sa zmluva podpisuje, prípadne elektronicky. Zmluva musí byť podpísaná do 75 kalendárnych dní od podania žiadosti.
- Úhrada poplatku za pripojenie: Uhradenie poplatku podľa zmluvy.
- Príprava odberného miesta:
- Ohlásenie drobnej stavby na príslušnom úrade.
- Vytýčenie trás existujúcich káblov iných spoločností (plynárne, internetoví poskytovatelia).
- Výkopové práce pre uloženie prípojkového kábla (hĺbka cca 80 cm, šírka 20-30 cm). Kábel sa odporúča uložiť do chráničky (napr. KOPOFLEX).
- Uzemnenie elektromerového rozvádzača pásovinou.
- Zasypanie výkopu s uložením výstražnej fólie.
- Osadenie elektromerového rozvádzača a pripojenie kábla a uzemnenia. Tento krok sa odporúča zveriť elektrikárovi.
- Kontrola splnenia technických podmienok: Po dodaní revízie od elektrikára distribučná spoločnosť zrealizuje vybudovanie prípojky a namontuje elektromer.
Elektrika pod pergolou | Zapojenie elektriky v exteriéru
Význam Revízie a Odbornej Skúšky
Po dokončení zapojenia je kľúčové vykonať revíziu elektrickej prípojky. Táto zahŕňa kontrolu správnosti pripojení, funkčnosti bezpečnostných systémov a všetkých obvodov. Na testovanie sa používajú špecializované prístroje na meranie napätia, prúdu, impedancie vypínacej slučky a zemného odporu. Revízia je nevyhnutná na doloženie elektrárňam a zabezpečenie bezpečnej prevádzky.
Integrácia Silnoprúdu a Slaboprúdu v Projekčnej Praxi
Konfrontácia silnoproudého a slaboproudého sveta prináša pre projektantov nové výzvy a zároveň príležitosti. Je nevyhnutné pochopiť vzájomné vplyvy, potenciálne interferencie a potrebu koordinácie pri návrhu elektroinštalácií.
Napríklad, pri navrhovaní elektrických rozvodov je potrebné zvážiť aj umiestnenie dátových rozvodov, anténnych systémov či kamerových systémov. Vzájomné vedenie káblov silnoprúdu a slaboprúdu môže viesť k elektromagnetickému rušeniu, ktoré je potrebné eliminovať správnym tienením, tienením káblov alebo ich fyzickým oddelením.
Softvérové nástroje ako CADKON+ MEP zohrávajú v tomto procese dôležitú úlohu. Umožňujú automatickú tvorbu káblových trás, vykazovanie dĺžok elektrických chráničiek, prácu s merkami (anotáciami) a správne nastavenie funkcií pre obvody zásuvkového typu. Funkcie ako "Elektro rozvody" a "Knihovna prvků" zjednodušujú prácu pri navrhovaní rôznych typov inštalácií, vrátane hromosvodov.
Z pohľadu projektanta dátových rozvodov, ako je napríklad autorizovaný inžinier Ing. Tomáš Mikula, je pochopenie silnoproudých systémov rovnako dôležité. Správne navrhnutá elektrická prípojka je základom pre funkčnosť všetkých nielen silnoproudých, ale aj slaboproudých systémov v budove. Bez spoľahlivého a bezpečného napájania nie je možné zabezpečiť optimálnu prevádzku dátových sietí, komunikačných technológií či bezpečnostných systémov.
Integrácia týchto dvoch disciplín v projektovej praxi vyžaduje neustále vzdelávanie, adaptáciu na nové technológie a úzku spoluprácu medzi špecialistami z oboch oblastí. Len tak je možné dosiahnuť efektívne, bezpečné a spoľahlivé návrhy komplexných elektroinštalácií v moderných stavbách.
