Pri inštalácii dodatočných elektrických zariadení do automobilu, ako sú autokamery alebo napäťové merače, je kľúčové zvoliť správny spôsob pripojenia. Jednou z najčastejších otázok, s ktorou sa stretávajú majitelia vozidiel, je, či je lepšie napojiť novú 12V zásuvku priamo od autobatérie alebo využiť existujúcu rozvodnú sieť cez poistkovú skrinku. Tento článok sa podrobne venuje tejto problematike, pričom zdôrazňuje bezpečnosť, prehľadnosť a legislatívne požiadavky.
Prečo zvoliť poistkovú skrinku?
Napriek tomu, že alternátor bude v každom prípade zaťažený rovnako, či už pripojíte nové zariadenie k batérii, do poistkovej skrinky, alebo kdekoľvek inde, dôrazne sa odporúča pripojenie práve z poistkovej skrinky. Hlavným dôvodom je poriadok v inštalácii. Rozvodná skrinka vozidla zosobňuje bezpečnosť, prehľad a funkčnosť celej elektroinštalácie. Umožňuje jednoduchšiu diagnostiku prípadných problémov a predchádza neporiadku v kabeláži, ktorý by mohol viesť k skratom alebo poškodeniu iných komponentov.
Zákon 361/2000 Sb. a jeho relevantné paragrafy, ako napríklad §32 odst. 3 týkajúci sa používania diaľkových svetiel, naznačujú dôležitosť dodržiavania pravidiel a noriem v cestnej premávke a súvisiacej technickej výbave vozidla. Hoci tento paragraf priamo nerieši inštaláciu zásuviek, odráža celkový prístup k bezpečnosti a správnemu fungovaniu vozidla. Pokuta až 2000 Kč za nesprávne použitie diaľkových svetiel je len jedným z príkladov dôsledkov nedodržiavania pravidiel.
Rozvodná skrinka vo vozidle: Centrum riadenia elektrických obvodov

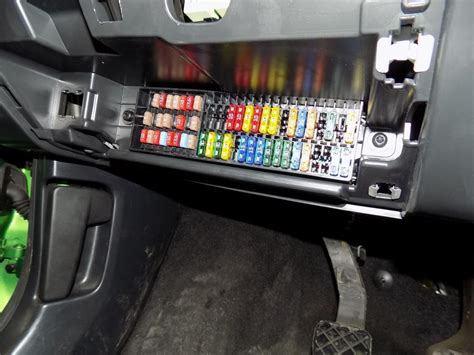

V kontexte automobilu možno prirovnať poistkovú skrinku k rozvodnej skrinke v domácnosti. Tá je zariadením, ktorého úlohou je zabezpečiť istenie jednotlivých obvodov a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. V aute sa zvyčajne nachádza pod palubnou doskou, v motorovom priestore alebo v batožinovom priestore a obsahuje poistky a relé, ktoré chránia jednotlivé elektrické systémy.
Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra. Tento princíp platí aj pre automobilové elektroinštalácie, kde nesprávne zapojenie môže viesť k vážnym problémom.
Rozvodná skriňa, modulárny rozvádzač a zásuvková rozvodnica: Terminologické rozdiely
V oblasti elektroinštalácií sa často stretávame s rôznymi pojmami, ktoré môžu byť pre laika mätúce. Rozvodná skrinka, modulárny rozvádzač alebo rozvodnica sú termíny, ktoré sa často používajú zameniteľne, hoci medzi nimi môžu byť zásadné rozdiely.
- Rozvodná skrinka: Zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých obvodov v objekte a možnosť ich regulácie. V aute slúži na ochranu a organizáciu elektrických okruhov.
- Modulárny rozvádzač: Často ekvivalent rozvodnej skrinky, najmä v kontexte bytových inštalácií, kde sa používajú DIN lišty pre montáž modulárnych komponentov.
- Rozvodnica: Všeobecnejší termín, ktorý môže zahŕňať rôzne typy rozvodných panelov a skriniek.

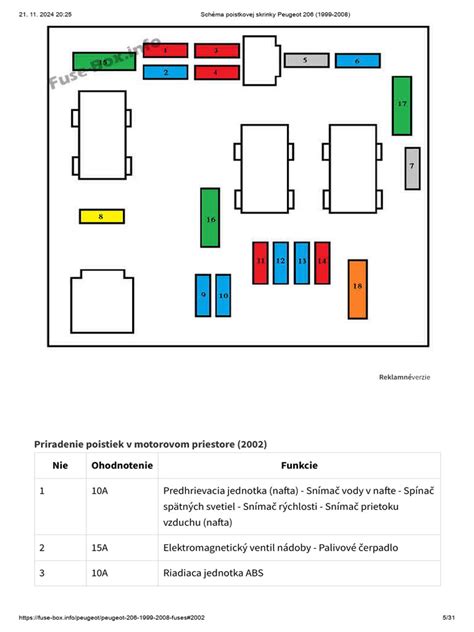

V automobilovom kontexte je najrelevantnejším pojmom poistková skrinka, ktorá obsahuje poistky a relé. V niektorých prípadoch môže byť vo vozidle prítomná aj dodatočná rozvodná skrinka, napríklad pre špecifické príslušenstvo.
Ako správne zapojiť 12V zásuvku?
Pri pripájaní novej 12V zásuvky je dôležité zvoliť správny obvod v poistkovej skrinke. Ideálne je vybrať obvod, ktorý je napájaný po zapnutí zapaľovania. Tým sa zabezpečí, že zásuvka bude aktívna len vtedy, keď je motor v chode alebo je zapnuté zapaľovanie, čím sa predíde vybitiu batérie.
Niektoré poistkové skrinky majú k dispozícii voľné pozície, ktoré sú už pripravené na pripojenie ďalších obvodov. Tieto pozície môžu byť napájané buď trvalo, alebo po zapnutí kľúča. Je nevyhnutné overiť si, ktorý typ napájania je k dispozícii a či zodpovedá vašim potrebám.
Postup pripájania:
- Identifikácia vhodného obvodu: V poistkovej skrinke vyhľadajte voľný obvod, ktorý je napájaný po zapnutí zapaľovania. Ak taký obvod nie je k dispozícii, je možné použiť "add-a-circuit" adaptér, ktorý umožňuje pripojenie k existujúcej poistke.
- Pripojenie napájania: K zvolenému obvodu pripojte kladný (+) vodič od novej 12V zásuvky. Je dôležité použiť vodič s dostatočným prierezom, aby zvládol požadovanú záťaž.
- Pripojenie zemnenia: Záporný (-) vodič (zemnenie) pripojte k vhodnému uzemnenému bodu na karosérii vozidla. V blízkosti ručnej brzdy alebo inej kovovej časti konštrukcie sa zvyčajne nachádza vhodný bod s očkom na pripojenie.
- Inštalácia zásuvky: Novú 12V zásuvku umiestnite na vhodné miesto vo vnútri vozidla. Môže to byť v stredovej konzole, pod palubnou doskou alebo v batožinovom priestore.
- Testovanie: Po dokončení inštalácie zapnite zapaľovanie a otestujte funkčnosť zásuvky pomocou vhodného zariadenia (napr. nabíjačka telefónu, merač napätia).
Ako zapojiť 12-voltové autopríslušenstvo bez cigaretovej zástrčky
Dôležitosť označenia a schémy
Pri zapojení elektroinštalácie vo vozidle je mimoriadne dôležité označiť každý jeden drôt. V prípade poistkovej skrinky je nevyhnutné zapájať ističe, chrániče a stykače výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrinky, ale taktiež jej schému. Tým sa v budúcnosti predídu komplikáciám alebo zdĺhavým skúmaniam, ako schéma rozvodnice vyzerá.
Ochrana pred preťažením a skratom
Každá nová elektrická zásuvka by mala byť chránená samostatnou poistkou s primeranou hodnotou. Toto je kľúčové pre ochranu elektroinštalácie vozidla pred preťažením alebo skratom. Pri výbere poistky je potrebné zohľadniť maximálny odber prúdu pripojeného zariadenia.
V prípade, že sa rozhodnete pre pripojenie k existujúcej zásuvke (napr. k zapaľovaču), je dôležité si uvedomiť, že táto zásuvka už môže byť chránená poistkou s určitou hodnotou. Pripojením ďalšieho zariadenia by ste mohli túto poistku preťažiť. Preto je často lepšie vytvoriť nový, samostatný obvod priamo z poistkovej skrinky.
Alternatívne riešenia a úvahy
Niektorí majitelia vozidiel sa rozhodnú pre priame pripojenie k batérii, najmä ak potrebujú nepretržité napájanie pre svoje zariadenia (napr. alarm, GPS tracker). Toto riešenie však prináša riziko vybitia batérie, ak zabudnete zariadenie odpojiť. Ak sa rozhodnete pre tento spôsob, je nevyhnutné použiť poistku priamo pri batérii a zvážiť inštaláciu prepínača, ktorý umožní manuálne odpojenie napájania.
Existujú aj špecializované sady na inštaláciu 12V zásuviek do automobilov, ktoré obsahujú všetky potrebné komponenty, vrátane káblov, konektorov, poistiek a montážnych materiálov. Tieto sady môžu uľahčiť proces inštalácie, najmä pre menej skúsených používateľov.
Pri inštalácii je dôležité dbať na správne krimpovanie a izoláciu spojov, aby sa predišlo korózii a prípadným problémom s kontaktmi. Použitie kvalitných materiálov a dodržiavanie postupov zabezpečí dlhodobú spoľahlivosť a bezpečnosť celej inštalácie.
V prípade, že si nie ste istí svojimi schopnosťami alebo nemáte dostatočné skúsenosti s elektroinštaláciami, je vždy lepšie zveriť inštaláciu kvalifikovanému autoelektrikárovi. Týmto krokom predídete možným škodám na vozidle a zaistíte si správne a bezpečné fungovanie novej 12V zásuvky.
