Hoci sa téma priemyselného vetrania hromadných garáží môže zdať primárne určená pre developerov rozsiahlych obchodných centier a budov s podzemnými garážami, jej význam presahuje tieto rámce. Prihovárame sa aj vám, majiteľom menších súkromných garáží, či už sú situované pri dome, pod ním, alebo samostatne. Správne vetranie garáže je kľúčové nielen pre dlhú životnosť vašich vozidiel a uskladnených vecí, ale predovšetkým pre vaše zdravie a bezpečnosť.
Riziká Garáže Bez Adekvátneho Vetrania
Garáž je prirodzene rizikovým priestorom, kde sa hromadia výfukové plyny z automobilov, výpary z pohonných hmôt a iných prevádzkových kvapalín, ako aj prach a nečistoty. Zásady správneho používania garáže hovoria jasne: auto by v nej nemalo byť naštartované dlhšiu dobu, iba pri vchádzaní a vychádzaní. Avšak aj napriek tomu ostáva garáž miestom s potenciálne nezdravým ovzduším.
Ďalším zásadným faktorom je vlhkosť. V zimných mesiacoch si so sebou do garáže prinášame sneh, ktorý sa následne topí a mení na vodu. Táto voda sa potom kondenzuje na stenách a strope, čím vytvára ideálne podmienky pre vznik plesní. Plesne nielenže poškodzujú stavebné materiály a uskladnené predmety, ale môžu byť aj vážnym zdravotným rizikom, spôsobujúc alergie a respiračné problémy.
Je dôležité podotknúť, že odvetrávanie garáže je často povinnou súčasťou stavby, ktorá je nevyhnutná pre úspešnú kolaudáciu objektu. Ignorovanie tejto požiadavky môže viesť k dodatočným nákladom a komplikáciám.
Možnosti Vetrania Garáže: Od Pasívnych Riešení k Aktívnym Systémom
Vetranie garáže neznamená automaticky nutnosť zakomponovať do steny okná. Naopak, okná môžu predstavovať bezpečnostné riziko, nakoľko zlodeji ich často využívajú na neoprávnené vniknutie.
Pre klasické nadzemné garáže sú často postačujúcim a dokonca vyžadovaným riešením jednoduché prieduchy s ochrannými mriežkami. Tieto prieduchy umožňujú prirodzenú výmenu vzduchu.

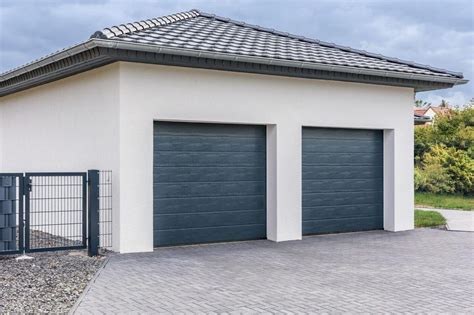

V prípade garáží umiestnených v podzemí domu alebo integrovaných do obytných budov, sa ako efektívne riešenie javia garážové brány so vstavanými vetracími mriežkami. Moderné sekciové garážové brány majú často možnosť integrácie vetracích mriežok priamo do spodného panelu, čo nenarušuje estetiku a zároveň zabezpečuje cirkuláciu vzduchu.
Kedy Potrebujeme Viac ako Pasívne Vetranie?
Môže sa však stať, že napriek týmto základným riešeniam je vaša garáž náročnejšia na odvetrávanie, alebo podmienky neumožňujú ich jednoduchú inštaláciu. V takýchto prípadoch sa ako efektívna možnosť javí montáž ventilátora na stenu. Pri výbere ventilátora je kľúčové zvoliť odolnejšie a profesionálnejšie typy, než aké by ste bežne inštalovali napríklad do kúpeľne. Garážové prostredie je agresívnejšie a vyžaduje si robustnejšie zariadenia.
Výber a Inštalácia Garážového Ventilátora: Kľúč k Optimálnemu Výkonu
Výber správneho ventilátora ventilácie garáže je nevyhnutný pre optimálny výkon celého systému. Garáže sú často prehliadanou oblasťou z hľadiska vetrania, avšak zohrávajú kľúčovú úlohu pri udržiavaní kvality ovzdušia a prevencii hromadenia vlhkosti. Správne vetranie nielenže zlepšuje cirkuláciu vzduchu, ale pomáha kontrolovať vlhkosť, odstraňovať škodlivé výpary a vytvárať tak pohodlnejšie a bezpečnejšie prostredie.
Kontrola Vlhkosti a Jej Význam
Garáže sú prirodzene náchylné na vysokú vlhkosť, najmä počas chladnejších mesiacov. Táto vlhkosť môže viesť ku kondenzácii, hrdzaveniu kovových častí vozidla a uskladnených predmetov, a predovšetkým k nežiadúcemu rastu plesní, ktoré sú škodlivé pre zdravie.
Veľkosť Ventilátora a Požadovaná Výmena Vzduchu
Veľkosť ventilátora priamo súvisí s objemom vašej garáže. Na výpočet vhodnej veľkosti je potrebné určiť požadovanú rýchlosť výmeny vzduchu, ktorá sa zvyčajne meria v CFM (kubické stopy za minútu). Všeobecným pravidlom je, že ventilátor by mal byť schopný vymeniť vzduch vo vašej garáži aspoň 6-8-krát za hodinu. Toto zabezpečí dostatočnú cirkuláciu a odvod škodlivín.
Typy Ventilátorov pre Garáže
Existuje niekoľko typov ventilátorov, ktoré sú vhodné pre garážové priestory:
- Nástenné ventilátory: Tieto ventilátory sa zvyčajne inštalujú na vonkajšiu stenu a efektívne odvádzajú znečistený vzduch von.
- Stropné ventilátory: Stropné ventilátory sú dobrou voľbou pre garáže s obmedzeným priestorom na stenách, kde je potrebné zabezpečiť cirkuláciu vzduchu zhora.
- Inline ventilátory: Tieto ventilátory sú inštalované priamo v potrubí a často sú tichšie a energeticky úspornejšie v porovnaní s inými možnosťami. Sú vhodné pre systémy, kde je potrebné viesť vzduch na určitú vzdialenosť.
Pri výbere ventilátora hľadajte model, ktorý poskytuje dostatočný prietok vzduchu, ale zároveň zachováva primeranú hladinu hluku. Ventilátory s viacerými nastaveniami rýchlosti sú praktickejšie, pretože vám umožňujú prispôsobiť prietok vzduchu aktuálnym podmienkam a potrebám. Okrem toho je dôležité vybrať si energeticky úsporný ventilátor, aby sa minimalizovala spotreba elektriny a prevádzkové náklady.
Roof Ventilator Assembled
Správna Inštalácia Ventilátora
Po výbere vhodného ventilátora prichádza na rad jeho inštalácia. Výber správneho miesta je kľúčový pre optimálny výkon. V ideálnom prípade by mal byť ventilátor umiestnený na mieste, kde môže najefektívnejšie odsávať vzduch z garáže. Pre nástenné ventilátory zvoľte vonkajšiu stenu s priamym prístupom von.
Pri inštalácii postupujte podľa pokynov výrobcu. Zmerajte a označte miesto, kde bude ventilátor umiestnený, pričom dbajte na to, aby bolo miesto vycentrované alebo umiestnené tak, aby sa maximalizovalo prúdenie vzduchu. V prípade potreby vyrežte otvor pre ventilačný otvor. Ventilátor potom umiestnite nad otvor a pevne ho priskrutkujte, pričom sa uistite, že je vo vodorovnej polohe.
Ak je váš ventilátor elektricky napájaný, postupujte podľa pokynov na zapojenie. Pripojte ventilátor k elektrickej sieti a uistite sa, že vodiče sú správne izolované a bezpečne upevnené. Pri systémoch s potrubím pripojte ventilátor k vetraciemu potrubiu a zaistite ho svorkami alebo skrutkami. Po dokončení inštalácie a pripojení ventilátora ho zapnite a otestujte jeho funkčnosť.
Pravidelná Údržba pre Dlhodobú Efektivitu
Pravidelná údržba vášho garážového ventilátora je nevyhnutná pre zabezpečenie jeho dlhodobej účinnosti a spoľahlivého výkonu. Na lopatkách ventilátora a motore sa môžu časom hromadiť nečistoty a prach, čo znižuje jeho efektivitu. Ventilátor by ste mali čistiť aspoň každé 3 až 6 mesiacov, aby ste zabezpečili optimálne prúdenie vzduchu.
Okrem čistenia pravidelne kontrolujte lopatky ventilátora, motor a kabeláž, či nie sú poškodené. Niektoré typy ventilátorov vyžadujú pravidelné mazanie motora. Dôležité je tiež zabezpečiť, aby vetrací otvor a potrubie boli bez prekážok, ako sú listy alebo iné nečistoty. Skontrolujte oblasť inštalácie, či nedochádza k únikom vzduchu, najmä okolo potrubí alebo ventilačných otvorov.
Inštalácia a údržba garážového ventilátora predstavuje cenovo dostupný a jednoduchý spôsob, ako výrazne zlepšiť kvalitu ovzdušia a celkové pohodlie vo vašej garáži. Správne vetranie zabráni hromadeniu vlhkosti, zníži nepríjemné pachy a odstráni škodlivé výpary, čím sa vaša garáž stane bezpečnejším a príjemnejším priestorom.
Pokročilé Systémy Vetrania pre Hromadné Garáže a Parkovacie Domy
S rozvojom výstavby veľkokapacitných uzavretých garáží a parkovacích domov, či už v administratívnych, obchodných alebo rezidenčných projektoch, úzko súvisí potreba zabezpečiť v týchto priestoroch dostatok čerstvého vzduchu. Tieto priestory predstavujú špecifické výzvy, najmä pokiaľ ide o odvod škodlivín, ako je oxid uhoľnatý (CO) produkovaný spaľovacími motormi, a zabezpečenie požiarnej bezpečnosti.
Prúdové Ventilátory: Revolúcia v Cirkulácii Vzduchu
Tradičné systémy odvodu vzduchu s rozsiahlymi potrubnými sieťami sú v posledných rokoch stále častejšie nahradzované inovatívnym riešením - prúdovými ventilátormi (Jet Fans). Tieto ventilátory, ktoré voľne nasávajú a vyfukujú vzduch, injektujú prúd vzduchu s vysokým impulzom priamo do priestoru garáže. Vďaka tomu dokážu efektívne distribuovať a prepravovať vzduch po celej ploche parkoviska, čím sa zabezpečuje konštantná cirkulácia vzduchu.
Vysoko indukčný účinok prúdových ventilátorov umožňuje vytvoriť v uzavretých parkovacích garážach nepretržitú cirkuláciu vzduchu, ktorá udrží koncentráciu škodlivín, ako je oxid uhoľnatý, na minimálnej úrovni. Na rozdiel od konvenčných potrubných systémov, ktoré často nezabezpečia dostatočné premiešanie vzduchu z oblastí podlahy a stropu, impulzné prúdenie pomocou prúdových ventilátorov zaručuje dobré premiešanie všetkých vrstiev vzduchu. Tým sa výrazne znižuje riziko lokálnej koncentrácie škodlivín v porovnaní so systémami spojenými vzduchotechnickými kanálmi.
Návrh Systému na Mieru: CFD Simulácia
Návrh efektívneho systému vetrania pomocou prúdových ventilátorov sa opiera o pokročilé analytické nástroje, ako je CFD (Computational Fluid Dynamics) simulácia prúdenia vzduchu. Táto metóda umožňuje presne nastaviť hlavné parametre systému podľa špecifických požiadaviek každej konkrétnej aplikácie. Výsledkom je systém, ktorý efektívne odvádza škodliviny zo všetkých zón garáže a eliminuje vznik nebezpečných koncentrácií.
Spoločnosť VENTRA Slovakia s.r.o. sa zameriava na návrh komplexných podtlakových systémov vetrania garáží, ktorých úlohou je zabezpečiť kvalitný vzduch pre pobyt osôb. Určujúcou škodlivinou pre návrh prevádzkového vetrania je oxid uhoľnatý, produkovaný pri chode spaľovacích motorov. Ventilátory JET FAN ponúkajú efektívne a úsporné riešenie s dôrazom na vysokú úroveň bezpečnosti.
Prevádzkové a Požiarne Vetranie: Dva Systémy v Jednom
Vetranie garáží je komplexný systém, ktorý musí riešiť dva kľúčové aspekty: prevádzkové vetranie a požiarne vetranie.
- Prevádzkové vetranie: Jeho primárnym cieľom je zabezpečiť dostatočnú výmenu vzduchu na odstránenie škodlivín, ako je oxid uhoľnatý, oxidy dusíka a iné výpary, ktoré vznikajú pri prevádzke vozidiel. Tým sa udržuje prijateľná kvalita ovzdušia pre vodičov a personál.
- Požiarne vetranie: V prípade požiaru je jeho úlohou odviesť dym a horúce plyny z priestoru garáže, čím sa zabezpečí bezpečnosť osôb a umožní sa prístup hasičským jednotkám. Požiarne vetranie je výrazne objemovo náročnejšie a vyžaduje si špecifické riešenia, ako je napríklad tzv. "smoke clearance efekt", ktorý zabezpečuje rýchly odvod dymu.
V praxi sa často stretávame s požiadavkou na vytvorenie tzv. "obojživelného" systému, ktorý slúži na oba účely. Takýto systém je navrhnutý tak, aby pomocou rovnakých ventilátorov a potrubných rozvodov zvládol ako bežnú prevádzku, tak aj mimoriadne situácie požiaru.
Legislatíva a Normy pre Vetranie Garáží
Návrh systémov vetrania garáží sa riadi prísnymi legislatívnymi požiadavkami a technickými normami. V Európe je to napríklad norma BS 7346-7:2013, ktorá sa zaoberá požiarnym vetraním garáží, v kontexte smernice EÚ č. 2009/640/EC (ErP) o energetickej účinnosti. V Slovenskej republike je relevantná norma STN 73 6058, ktorá špecifikuje požiadavky na množstvo vymieňaného vzduchu v závislosti od emisií vozidiel.
Porovnanie noriem ukazuje, že anglická norma počíta so zhruba 6-násobnou výmenou objemu vzduchu za hodinu. Slovenská norma STN 73 6058 predpisuje konkrétne množstvo vzduchu bez ohľadu na okolnosti, alebo umožňuje jeho úpravu s ohľadom na počet výmen za hodinu na parkovacom mieste. Najpresnejšou normou sa javí ČSN 73 6058, ktorá zohľadňuje viacero faktorov, ako je trasa vozidla, sklon rámp, voľnobeh motora a emisie.
Výzvy v Návrhu Viacúrovňových Garáží
V prípade rozsiahlych podzemných garáží s viacerými podlažiami vznikajú ďalšie výzvy. Rôzne podlažia môžu byť prevádzkované v odlišných režimoch, napríklad jedno podlažie môže byť prenajaté investorovi s vlastným parkovacím systémom, ktorý sa líši od bežnej prevádzky. Tieto rozdiely je potrebné zohľadniť pri návrhu systému.
Projekčná prax často čelí výzve skĺbiť požiadavky na rôzne režimy prevádzkovania jednotlivých podlaží s požiadavkami na požiarne vetranie, ktoré je výrazne objemovo náročnejšie (až 10-násobná výmena vzduchu). Z ekonomických dôvodov sa často uvažuje s požiarne vetranie aj pre veľkých nájomcov cez tú istú inštaláciu.
Riešením môže byť paralelná prevádzka viacerých axiálnych ventilátorov na spoločnej stúpačke. Pre ilustráciu: pri plošnej výmere približne 10 000 m2 podzemného parkingu funguje prevádzkové vetranie na CO v objeme okolo 40 až 60 000 m3/hod, no požiarne vetranie až v objeme okolo 200 - 240 000 m3/hod.
Optimalizácia Prevádzky a Budúcnosť Vetrania Garáží
Pracovný bod ventilátora pre garáž, najmä v kontexte prevádzkového vetrania, sa zvyčajne pohybuje okolo 120 - 200 Pa (statický tlak). Jedinou reálnou alternatívou pre efektívnu reguláciu je potom prevádzka jedného, resp. viacerých ventilátorov na spoločnej stúpačke pomocou frekvenčného meniča (FM).
Frekvenčný menič však nie je všeliek. V prípade troch podzemných podlaží sa koncentrácia CO nemusí zvýšiť simultánne na všetkých podlažiach. Môže nastať situácia, že na jednom podlaží sa aktivuje druhý stupeň CO, na druhom prvý, alebo žiadny. Ak sa FM riadi len stupňom CO a na jednotlivých podlažiach sú použité len požiarne odolné dymové klapky (s certifikáciou podľa STN EN 13 501-4 + A1), môže to viesť k neoptimálnemu rozdeleniu vzdušného výkonu.
Riešením sú dymové klapky s modulovanou polohou servopohonu a spojitou reguláciou. V kombinácii s riadiacim systémom to umožňuje presne sledovať požiadavky príslušného podlažia. Zatvorením klapiek na menej aktívnych podlažiach sa zameria vzdušný výkon na aktivované podlažie.
Týmto spôsobom sa však rieši len následok, nie jeho príčina. Častým problémom je nezmyselné jazdenie vozidiel v honbe za voľným parkovacím miestom, ktoré zvyšuje koncentráciu CO. Možno by bolo efektívnejšie implementovať moderné navigačné systémy namiesto strohej informácie o počte voľných miest.
V letných mesiacoch sa diskomfort z CO kombinuje s tepelnou záťažou od chladiacich motorov alebo latentným teplom pri letných dažďoch. Obslužný personál často rieši situáciu manuálnym spustením systému, namiesto implementácie tepelných a vlhkostných senzorov a definovania okrajových podmienok. Rozumne integrovaný systém riadenia a merania (MaR) by mohol citeľne znížiť prevádzkové náklady.
Mnohí vodiči majú skúsenosť s jazdou v podzemnej garáži, z ktorej je umenie nájsť cestu von. Je dôležité, aby sme pri inštalácii technológií nezabúdali na ich hlavný účel. Systém by mal byť navrhnutý na základe reálnych potrieb a očakávaní, nie len na základe špičkových stavov, ktoré nastanú len zriedka. Prevádzkové náklady ventilátorov a ich vplyv na životné prostredie by mali byť zohľadnené bez ohľadu na aktuálny počet zaparkovaných vozidiel. Otvorená diskusia o očakávaniach od systému už v štádiu návrhu dokáže zabezpečiť jeho maximálnu efektivitu.
