Prefabrikované nosníky: Efektívne riešenia pre modernú výstavbu

V oblasti stavebníctva sa neustále hľadajú efektívnejšie a rýchlejšie metódy výstavby. Prefabrikované konštrukcie, ktoré zahŕňajú aj prefabrikované nosníky, predstavujú jedno z kľúčových riešení, ktoré prinášajú významné výhody oproti tradičným stavebným postupom. Tieto prvky, vyrábané vo výrobnom závode na (polo)automatických linkách, ponúkajú vysokú mieru presnosti, rýchlu montáž a optimalizáciu nákladov. V tomto článku sa bližšie zameriame na ich využitie v rôznych stavebných aplikáciách, od mostných konštrukcií až po strešné systémy.

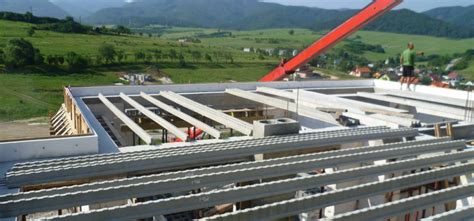

Prefabrikované nosníky v mostných konštrukciách

V konštrukcii mostov sa prefabrikované nosníky osvedčili ako mimoriadne efektívne riešenie, najmä pri budovaní mostov jedného alebo viacerých polí. Tieto mostné nosníky môžu byť využité ako prosto uložené, ale aj ako spojité, pričom najčastejšie sa kombinujú s monolitickou železobetónovou spriahnutou doskou mostovky. Pre každý nosník sa zhotovuje individuálna výrobná dokumentácia a statický výpočet. Zvyčajne je možné a výhodné optimalizovať typ a počet nosníkov s ohľadom na miestne podmienky.

Medzi špecifické typy patria:

• Prefabrikovaný predpätý nosník typu KSP-NPP: Tento typ má priečny rez tvaru písmena I a je určený predovšetkým pre cestné mosty do rozpätia polí 32 metrov. Jeho výhodou je menšia hmotnosť, menšie nároky na dopravu a montážne mechanizmy.
• Prefabrikovaný dodatočne, vopred či kombinovane predpínaný plný nosník KSP-NDPP: Nosník s priečnym rezom v tvare písmena T. Vyrába sa so šírkou stojiny 350 až 600 mm, výškou nosníka 600 až 1200 mm a šírkou nosníka 1000 až 2000 mm.
• Prefabrikovaný odľahčený nosník KSP-NDPO: Takisto s priečnym rezom v tvare písmena T, ale s odľahčením. Vyrába sa so šírkou stojiny 350 až 600 mm, výškou nosníka 1200 až 1600 mm a šírkou nosníka 1000 až 2000 mm.

Tieto prefabrikované prvky umožňujú rýchlejšiu výstavbu mostov, minimalizujú obmedzenia dopravy počas výstavby a zároveň zaručujú vysokú kvalitu a spoľahlivosť konštrukcie.

Stropný systém Premaco® ako príklad prefabrikovaného riešenia

V oblasti pozemných stavieb sa ako inovatívne riešenie pre stropy uplatňuje betónový stropný systém Premaco®. Tento systém predstavuje progresívnu technológiu zhotovenia železobetónovej stropnej konštrukcie, ktorá spája vysokú únosnosť, jednoduchú montáž a ekologickú nezávadnosť. Systém nachádza uplatnenie v občianskej, priemyselnej aj bytovej výstavbe.

Stropný systém sa skladá z dvoch základných komponentov:

1. Stropné nosníky: Tieto trámy s priehradovým nosníkom a betónovým pásom sú základným stavebným prvkom.
2. Betónové stropné tvárnice: Ukladajú sa medzi stropné nosníky.

Vyskladaním týchto prvkov a následným dobetónovaním vzniknutých rebier sa dosiahne dodatočné spriahnutie do monolitickej železobetónovej trámovej konštrukcie.

Výhody stropného systému Premaco®

Jednou z významných výhod je možnosť realizácie bez nadbetonávky pri použití špecifických typov tvárnic (ST20 do rozpätia 5,6 metra a ST25 do rozpätia 6,6 metra). To vedie k nižšej hmotnosti stropu, zníženiu množstva zalievkového betónu a eliminácii potreby použitia kari sietí, čo prináša cenovú a časovú úsporu. Medzi ďalšie prednosti patria:

• Nízka spotreba betónu.
• Dokonalé previazanie s monolitickým betónom.
• Dobrá priľnavosť omietky.
• Malá vlastná hmotnosť stropu.
• Rovný podhľad a plochy bez potreby debnenia.

V prípadoch, kde to účel konštrukcie umožňuje (napr. pivnice, dielne, garáže), nie je potrebné strop Premaco® upravovať zo spodnej pohľadovej strany.

Technická dokumentácia a komponenty

Pre každý projekt sa v spolupráci s projektantom vypracuje samostatná technická dokumentácia stropnej konštrukcie, ktorá je bezplatná pri objednaní systému. Stropné nosníky sú dostupné v dĺžkach od 1,00 metra až do 8,40 metra.

Stropné tvárnice Premaco®:

• ST20, ST25: Tvárnice s jednou (UH19) resp. štyrmi (ST20, ST25) priebežnými dutinami vyrobené z obyčajného betónu.
• DP70: Bezdutinové stropné vložky vyrobené z obyčajného betónu.

Skladba stropného systému Premaco®:

• Premaco® strop 20+0: Tvárnice ST20 a nosníky 1,00 m až 5,60 m.
• Premaco® strop 20+4: Tvárnice ST20 a nosníky 5,80 m až 6,60 m.
• Premaco® strop 25+0: Tvárnice ST25 a nosníky 5,80 m až 6,60 m.
• Premaco® strop 25+5: Tvárnice ST25 a nosníky 6,80 m až 7,40 m.
• Premaco® strop 25 5 (zdvojené nosníky): Tvárnice ST25 a zdvojené nosníky 7,60 m až 8,40 m.

Informácie o tvárniciach a nosníkoch:

• Osová vzdialenosť: 70 cm (ST20, ST25, DP70), 38 cm (UH19).
• Formát nosníka EN100 - EN840: Dĺžka 100 - 840 cm (po 20 cm), šírka 12 cm, výška 4 cm, hmotnosť 12 kg/bm. Spotreba 1,43 bm/m² (osová vzdialenosť 70 cm) až 2,63 bm/m² (osová vzdialenosť 38 cm).

Spotreba výplňového betónu C20/25:

Pracovný postup pri zhotovení stropu

1. Montážne podopretie: Rozmiestňuje sa podľa výkresu skladby pred ukladaním nosníkov. Je potrebné ho zabezpečiť proti bočným výkyvom a zaboreniu do podkladu. Pri viacpodlažných budovách sa musia zohľadniť možné zaťažovacie účinky na nižšie stropy.
2. Ukladanie stropných trámov: Rozmiestňujú sa podľa výkresu skladby s dôrazom na začiatok, smer ukladania a osové vzdialenosti. Úložná plocha musí byť vodorovná. Úložná dĺžka je predpísaná vo výkrese skladby, minimálne však podľa technickej príručky. Poškodené trámy sa nesmú použiť.
3. Ukladanie stropných tvárnic: Ako prvé sa ukladajú koncové tvárnice s plnými čelami. Ďalej sa rozmiestňujú tvárnice kolmo na rozpätie trámov.
4. Uloženie výstuže: Prídavná, horná koncová, vencová, ihlová výstuž a výstuž dosky nadbetonávky sa umiestňuje podľa výkresu výstuže a musí spĺňať príslušné normy.
5. Betonáž stropného systému: Pred betonážou sa dôkladne skontroluje podperná konštrukcia, stojky, uloženie stropných dielov a výstuže. Stropné diely sa pred betonážou očistia a navlhčia. Nesmie sa betónovať na zľadovatený a zasnežený strop. Pri teplotách pod 5 °C sa musia dodržiavať normové predpisy na ochranu betónu. Betón musí mať požadovanú kvalitu (min. C20/25) a musí byť plastický. Pri stropoch s kombinovanou nadbetonávkou je dovolená max. veľkosť zŕn 8 mm, pri spojitej nadbetonávke 16 mm. Zhutnenie sa vykonáva vibrátorom alebo prepichovaním. Celý strop sa betónuje v jednom pracovnom slede.

Manipulácia a skladovanie

Stropné trámy a vložky sa z dopravného prostriedku vykladajú ručne alebo pomocou žeriavu, pričom sa nesmú poškodiť. Stropné trámy sa skladujú usporiadané podľa dĺžky a pri nerovnom podklade sa podkladajú fošňami alebo hranolmi. Stropné vložky, ak nie sú paletované, sa po roztriedení ukladajú na rovný podklad do max. 6 vrstiev.

Vazníkové konštrukcie striech

V kontexte striech sa často porovnávajú klasické krovy s modernými väzníkovými konštrukciami. Vazník, ako prefabrikovaný výrobok, sa vyrába vo výrobných závodoch a skladá sa z relatívne subtílnych drevených prvkov (najčastejšie 5 cm hrubých fošní), ktoré sa spoja pomocou tzv. spôn (styčníkových dosiek s prolisovanými trnmi). Tento typ spoja vyžaduje strojné lisovanie a nie je možné ho realizovať ručne.

Kľúčové rozdiely a výhody vazníkov

• Sklon strechy: Vazníky sú ideálne pre nízke sklony striech, od nulového uhla až do približne 25 stupňov. Pre strmšie strechy (nad 25 stupňov) je vhodnejší klasický krov.
• Podoprenie: Vazníky sú menej náročné na podoprenie. Vďaka svojej statickej únosnosti často stačí podoprieť ich iba obvodovými stenami, čím sa eliminujú vnútorné nosné steny a zjednodušujú základové konštrukcie. To vedie k úsporám materiálu (tehly, betón).
• Výber strešnej krytiny: Vazníky nie sú obmedzujúce pri výbere strešnej krytiny. Je však nevyhnutné zohľadniť hmotnosť krytiny pri statickom výpočte vazníkov, čo ovplyvňuje ich cenu.
• Využitie priestoru pod strechou: Toto je hlavná nevýhoda vazníkov. Kvôli diagonálnym prvkom nie je podkrovný priestor vhodný na bývanie, ale môže slúžiť na uskladnenie sezónnych vecí.
• Dĺžka montáže: Vazníky jednoznačne víťazia v rýchlosti montáže. Väčšina prác prebieha vo výrobe a na stavbe sa len osadia pomocou žeriavov. Montáž vždy vykonáva odborná firma.

Výpočet ceny vazníkovej strechy

Na určenie orientačnej ceny vazníkovej strechy je potrebné zadať štyri základné parametre:

1. Tvar domu: Ovplyvňuje celkovú konštrukciu.
2. Typ strechy: Sedlová, valbová, pultová atď.
3. Plocha strechy: Udávaná v metroch štvorcových.
4. Sklon strechy: Dôležitý parameter pre statický návrh.

Ceny vypočítané kalkulačkou zvyčajne vychádzajú z celorepublikového priemeru a môžu odporučiť overeného dodávateľa z daného regiónu.

Výhody a nevýhody v porovnaní s krovom

V konečnom dôsledku, voľba medzi prefabrikovaným nosníkom a iným stavebným prvkom závisí od špecifických požiadaviek projektu, rozpočtu a požadovanej rýchlosti výstavby. Prefabrikácia však jednoznačne prináša výhody v podobe efektivity, presnosti a optimalizácie nákladov v modernom stavebnom priemysle.
