Hambálkový krov: Starobylá konštrukcia pre moderné strechy

Strecha je neoddeliteľnou súčasťou každého stavebného diela, plní funkciu ochrany pred nepriaznivými poveternostnými vplyvmi, ako sú dážď, sneh a vietor, a zároveň chráni pred ohňom. V historických budovách sa na konštrukcie zastrešenia takmer výhradne používali drevené konštrukcie krovov. Krov, ako hlavná nosná konštrukcia šikmej strechy, je kľúčovým prvkom pre jej stabilitu a funkčnosť. V tomto článku sa zameriame na jeden z tradičných typov krovov - hambálkový krov, jeho charakteristiky, princípy fungovania a jeho miesto v modernej architektúre.

Základy strešných konštrukcií: Od tvaru k funkcii

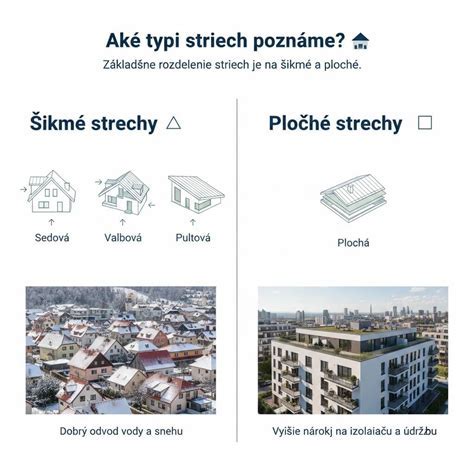

Základné rozdelenie striech vychádza predovšetkým z ich tvaru, ktorý následne ovplyvňuje výber vhodnej konštrukčnej sústavy. Krov je základnou nosnou konštrukciou rovinnej šikmej strechy. V historických budovách sa takmer výhradne používali drevené konštrukcie krovov.

Hambálkový krov: Jednoduchosť a efektivita

Hambálkový krov predstavuje jeden z najstarších a najjednoduchších typov krovových sústav. Na rozdiel od väznicovej sústavy, kde sú väznice hlavnými vodorovnými nosnými prvkami, je pri hambálkovej sústave každá väzba väzbou plnou.

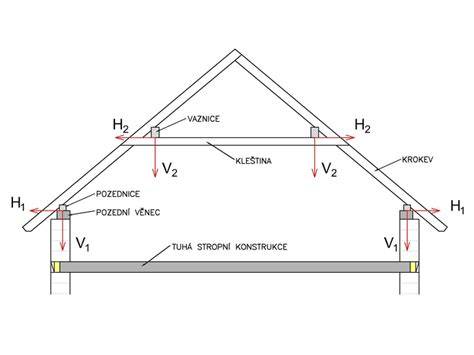

Princíp fungovania hambálkového krovu:

Základným prvkom hambálkového krovu sú krokvy, ktoré sa dopĺňajú o vodorovný prvok nazývaný hambálok. Tento hambálok horizontálne spája dve oproti sebe stojace krokvy. Pri symetrickom zaťažení pôsobí na krokvy ako vodorovná stredná podpera, čím znižuje ich namáhanie na ohyb. Vzdialenosť medzi jednotlivými väzbami v hambálkovom krove sa zvyčajne pohybuje v rozmedzí 0,9 až 1,2 metra.

Spojenie hambálkov s krokvami:

Kľúčovým aspektom pri konštrukcii hambálkového krovu je spojenie hambálkov s krokvami. Je dôležité, aby toto spojenie neoslabilo prierez krokvy, nakoľko práve v tomto mieste sú krokvy najviac namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin, ktoré zabezpečujú pevné a zároveň neoslabujúce spojenie.

Zachytávanie horizontálnych síl:

V hambálkovej sústave je nevyhnutné správne zachytiť horizontálne sily, ktoré vznikajú v mieste osedlania krokvy na stenu. Toto sa realizuje buď pomocou kovových kotiev, alebo prostredníctvom spoľahlivého tesárskeho spoja so stropnicou, napríklad šikmým zapustením. Tým sa zabezpečí celková stabilita a odolnosť konštrukcie.

Porovnanie s inými typmi krovov: Väznicový krov

Pre lepšie pochopenie výhod a špecifík hambálkového krovu je užitočné porovnať ho s inými bežnými typmi krovových sústav, predovšetkým s väznicovým krovom.

Väznicový krov:

Väznicový krov je vhodný na komplikované pôdorysy striech a pri použití viacerých väzníc umožňuje vytvárať strešné konštrukcie na veľké rozpätia. Základným nosným prvkom sú vodorovne uložené hranoly - väznice. Ak je väznica uložená na obvodovú nosnú stenu, nazýva sa pomúrnica. Plocha pomúrnice, ktorá leží na murive, musí byť impregnovaná. Na väznice sa v smere najväčšieho spádu strechy kladú krokvy. Podľa typu krytiny strešný plášť nesie latovanie alebo debnenie.

• Krokvy vo väznicovom krove: Krokvy, ktoré podopierajú latovanie, sú vzdialené od seba 0,9 až 1,2 m. Kladú sa kolmo na odkvap a sú osadené na väzniciach.
• Podoprenie väzníc: Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Stĺpiky bývajú väčšinou štvorcového prierezu a do väzníc, väzných trámov sa čapujú alebo zapúšťajú.
• Sústava prvkov: Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Plné väzby striedajú tri až štyri prázdne väzby. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere.

Rozdiely a výhody hambálkového krovu:

Hlavný rozdiel spočíva v tom, že v hambálkovom krove nie sú potrebné väzné trámy ani zvislé stĺpy na podoprenie väzníc, čo zjednodušuje konštrukciu a znižuje množstvo materiálu. Každá väzba je plná, čo znamená, že je kompletne vystužená hambálkom. Táto jednoduchosť robí hambálkový krov ideálnym pre menšie stavby, rodinné domy a rekreačné objekty, kde nie sú potrebné rozsiahle rozpätia.

Špecifické typy krovov a ich aplikácie

Okrem hambálkového a väznicového krovu existuje celý rad ďalších konštrukčných sústav, ktoré sa líšia svojím tvarom, použitými prvkami a oblasťou aplikácie.

• Vlašská sústava: Tento typ krovu vďačí za svoje meno Taliansku, kde sa v minulosti hojne používal. Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m. Na ne sa kladú rovnobežne so žľabom hranoly s rozmerom približne 120 × 160 mm, nazývané väzničky. Rozstup medzi väzničkami je 0,9 až 1,2 m.
• Pílové strechy: Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov. V minulosti sa preto s obľubou používali na zastrešenie priemyselných budov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín. Vzdialenosť väzieb je 4 až 5 m.
• Ardantova sústava: Táto sústava sa vyznačuje tým, že sa v nej podarilo vylúčiť väzné trámy. Ardantova sústava umožňuje zastrešenie veľkých rozponov do 20 a viac metrov a využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
• Krovy veží: Na zastrešenie veží sa používajú krovy odvodené z väznicovej sústavy. Charakterizuje ich tvar strechy s veľkým pomerom výšky ku šírke, zostrojený na pomerne malom pôdoryse. Keďže vnútorný priestor má byť priechodný, vyžaduje dôkladné priestorové stuženie vzhľadom na veľké zaťaženie vetrom. Všetky strešné roviny musia byť zavetrené.
• Väzníková sústava: Sústavu tvoria väzníky priečne uložené vo vzdialenostiach 0,9 až 1,2 m. Pre zastrešenie väzníkmi je dôležité zabezpečenie priestorovej tuhosti v pozdĺžnom smere a v rovine strechy.
• Rámová sústava: Rámová sústava vzniká doplnením väzníkov o stojky, ktoré sa kotvia do základu a tvoria zároveň oporu pre obvodové steny. Vzdialenosť rámu je najčastejšie 4 m.
• Skružové oblúky: Tieto konštrukcie pochádzajú z Francúzska, z dielne tesárskeho majstra de l’Orme. Skružový oblúk môže mať rôzne tvary - polkruhový, úsečkový (segmentový), eliptický, parabolický alebo vlnite prehnutý. Priebežne sa zabezpečujú oceľovými objímkami. Skruž sa pomocou stĺpov, klieštin a vzperiek dopĺňa o horný pás v tvare strechy. Vzdialenosť väzieb je 3 až 4 m.
• Lamelová klenba: Najstaršou sústavou tohto typu je lamelová klenba, v ktorej je jediným nosným a stužujúcim prvkom súčasne veľká lamela prirezaná do požadovaného tvaru. Takto sa vytvorí jednoduchý spoj a kosoštvorcová sieť. V mieste spoja sú súčastne tri lamely.

Záver

Hambálkový krov, napriek svojej jednoduchosti, predstavuje efektívne a overené riešenie pre zastrešenie mnohých typov stavieb. Jeho výhody spočívajú v menšej spotrebe materiálu, rýchlejšej montáži a nenáročnej údržbe. Hoci v historických budovách môžeme len zriedka nájsť "učebnicový" príklad konštrukčnej sústavy krovu, princípy, na ktorých sú tieto konštrukcie založené, sú stále relevantné a dajú sa aplikovať aj v modernej výstavbe. Pri výbere vhodného typu krovu je vždy potrebné zohľadniť špecifické požiadavky stavby, ako sú tvar strechy, požadované rozpätia, klimatické podmienky a estetické hľadiská.
