Úder blesku je nielen dramatickým prírodným úkazom, ale aj vážnym rizikom pre ľudské zdravie a majetok. Sila blesku je nesmierna - dokáže zahriať materiály na extrémne vysoké teploty, spôsobiť požiare a dokonca roztaviť niektoré z nich. Na Slovensku ročne zaznamenáme viac ako 120-tisíc bleskov, pričom desiatky z nich zasiahnu obytné budovy, rodinné domy či chaty a spôsobia škody za tisíce eur. Preto je montáž bleskozvodu nevyhnutná súčasť každej modernej stavby. Ak plánujete novostavbu alebo rekonštrukciu, inštalácia bleskozvodu by mala byť súčasťou projektovej dokumentácie, rovnako ako elektroinštalácia či uzemnenie.
Prečo je bleskozvod nevyhnutný?
Blesk má tendenciu zasahovať najvyššie a osamelé objekty. To znamená, že strechy budov, osamelé stromy či vysoké stavby sú obzvlášť ohrozené. Počas búrky vždy existuje šanca, že do vášho domu zasiahne blesk, a následky takéhoto úderu môžu byť rozsiahle, mnohonásobné až fatálne. Hlavnou úlohou bleskozvodu je zachytiť blesk a bezpečne odviesť elektrický prúd do zeme, kde sa energia rozptýli bez poškodenia objektu. Taktiež treba myslieť aj na teplotu. Samotný kanál blesku dosahuje teplotu okolo 30 000 °C, čo predstavuje päťnásobne vyššiu teplotu v porovnaní so slnkom. Bez účinnej ochrany by takýto výboj mohol spôsobiť požiar, poškodenie spotrebičov, elektroinštalácie, ale aj statické narušenie budovy.
Komponenty bleskozvodu: Vonkajšia a vnútorná ochrana
Bleskozvod sa skladá z dvoch hlavných častí: vonkajšej ochrany a vnútornej ochrany pred bleskom a prepätím.
Vonkajšia ochrana pred bleskom
Vonkajšia ochrana pred bleskom zabezpečuje zachytenie a bezpečné zvedenie bleskového výboja do zeme. Skladá sa z troch základných častí:
Zachytávacia sústava: Toto sú kovové vodiče, zvyčajne umiestnené na streche alebo na iných vyšších bodoch budovy. Môžu mať formu tyčí (tzv. Franklinove tyče), mreží (Faradayova klietka) alebo kovových sietí a hrebeňov. Tieto "chapadlá", často vyrobené z pozinkovaného plechu alebo medi, sú vynikajúcimi vodičmi elektrickej energie. Ich úlohou je zachytiť výboj skôr, než zasiahne strechu, pričom musia byť od seba vzdialené tak, aby pokrývali celý ochranný uhol strechy. Zabezpečujú, aby sa systém menej zahrieval a efektívne viedol energiu generovanú úderom blesku cez zariadenie.
Zvody: Zvody sú vlastne zvislé vodiče, ktorých hlavným účelom je bezpečné vedenie energie úderov blesku zo strechy cez fasádu do zeme. Je možné ich vidieť na fasádach budov, alebo môžu byť skryté pod finálnou vrstvou fasády. Ich trasa má byť čo najpriamejšia, bez zbytočných ohybov. Odporúča sa použiť minimálne dva zvody na jednu budovu pre lepšiu distribúciu prúdu, no v optimálnom prípade, napríklad pri rodinnom dome, je vhodné umiestniť až 4 zvody. Na rodinný dom s pôdorysom 10 × 12 m sa zvyčajne montujú 4 zvody, podľa tvaru strechy a výšky budovy.
Zemniaca sústava: Toto je kľúčová časť celého systému. Keď energia blesku dosiahne uzemňovač, systém musí zabezpečiť jej "rozptýlenie" v kruhu okolo budovy. Uzemňovacia sústava slúži na rozptýlenie bleskového prúdu do zeme. Uzemňovač je vodivá časť, ktorá je v priamom elektrickom kontakte so zemou.
- Uzemňovacia sonda: Je to železná tyč s priemerom od 20 mm do 40 mm, ktorá sa umiestňuje do zeme a ňou sa končí každý zvod zo strechy. Skladá sa z hrotu a svorky. Takéto tyče možno spojiť, aby sa získala požadovaná hĺbka. Táto metóda sa používa v prípadoch, keď meranie bleskozvodných uzemňovačov vykazuje nevyhovujúce charakteristiky pôdy. Inštaláciu ochrany pred bleskom je potrebné vylepšiť pridaním sond, zvyčajne pozdĺž okrajov budovy.
- Pásová alebo drôtová zemniaca sústava: Bežnejším spôsobom je umiestniť kovové pásy alebo drôty do zeme vedľa samotného objektu. V zemi môžu byť zakopané aj špeciálne uzemňovacie sondy. Prvá metóda je bežnejšia, pretože je ľahšie realizovateľná a lacnejšia; okolo domu sa vykope ryha, do ktorej sa vloží obvodový uzemňovač (kovové pásy), a zakope do zeme. Uzemnenie musí byť vyhotovené z materiálu odolného voči korózii a mať dostatočne nízky odpor, ideálne do 10 Ω. Všeobecne minimálne 2 vodiče pre menšie budovy, s rozstupom nepresahujúcim 10-15 metrov v závislosti od triedy ochrany.
Pre účely uzemnenia sa často využíva aj oceľové armovanie v betónových základoch, ktoré je prednostne vhodné pre nízke stavby. Existujú aj špecializované uzemňovacie dosky (napr. pozinkované oceľové alebo medené dosky), ktoré sa kladú do zeme vertikálne v hĺbke minimálne 1 meter. V prípade, že nestačí jeden pás alebo drôt, používajú sa lúčové uzemňovače.
Vnútorná ochrana pred bleskom a prepätím
Kým vonkajšia ochrana odvádza priamy úder blesku, vnútorná ochrana sa zameriava na prepätie, ktoré môže vzniknúť v dôsledku úderu blesku, aj keď nie priamo do budovy. Pri údere blesku môže celá oblasť výboja vytvoriť na bleskozvode dostatočné napätie pre vznik sekundárneho výboja medzi bleskozvodom a silovým rozvodom. Norma ČSN zrejme rátala s maximálnou vzdialenosťou 5 metrov medzi silovým rozvodom a bleskozvodom, kedy sa môže ešte sekundárny výboj vytvoriť, preto bolo potrebné ich spojiť. Aj to je však kompromis, lebo škodám na zariadeniach nn sa nemusí ani v tomto prípade zabrániť.
Moderné systémy preto dopĺňa prepäťová ochrana (SPD - Surge Protection Device), ktorá chráni elektrické zariadenia vo vnútri domu. SPD typu 1 s výmennými modulmi a diaľkovou signalizáciou tvoria dnes neoddeliteľnú súčasť systému ochrany pred bleskom. Ak do budovy udrie blesk, majiteľ alebo prevádzkovateľ okamžite o tejto skutočnosti vie, a môže naplánovať kontrolu bleskozvodu ešte skôr, než napríklad prepäťová vlna poškodí citlivú elektroniku. Výhodou digitálnych počítadiel je oveľa podrobnejší obraz o bleskovej aktivite. Viete tak rozlíšiť, či išlo o slabší výboj alebo extrémne silný prúd, a tiež ako často k úderom dochádza.
What is a Surge Protection Device (SPD)? and How Do They Work?
Normy a predpisy
Na Slovensku je inštalácia bleskozvodu takmer povinná pre budovy a stavby, pričom požiadavku určuje norma STN EN 62305, ktorá definuje aj výpočet rizika zásahu podľa výšky, polohy a typu objektu. Staršia norma STN 34 1390 predpisovala maximálny zemný odpor 15 Ω, zatiaľ čo súčasná norma STN EN 62305 vyžaduje maximálne 10 Ω. Ak odpor prekročí tento limit, musia sa nainštalovať dodatočné uzemňovacie elektródy.
Podľa slovenských STN a EN a vyhlášok je bleskozvod pre budovy a stavby takmer povinný. Na základe slovenských STN a EN a vyhlášok je bleskozvod pre budovy a stavby skoro povinný. Bleskozvod sa skladá zo zachytávacej sústavy, zvodov zariadenia a zemniacej sústavy. Na bleskozvod treba samostatnú zemniacu sústavu.
Evolúcia bleskozvodov: Od pasívnych k moderným riešeniam
Základom ochrany pred bleskom zostáva pasívny bleskozvod, no postupne prichádzajú riešenia, ktoré výrazne zvyšujú efektivitu montáže a následnej starostlivosti o komplexnú ochranu pred bleskom.
- Tradičný pasívny bleskozvod: V zložení mrežová sieť, tyč, zvody, uzemnenie, zostáva v súlade s normou STN EN 62305 v tomto momente jediným schváleným riešením na nových stavbách na Slovensku.
- Aktívne bleskozvody (ESE): Alternatívou boli aktívne bleskozvody, známe pod skratkou ESE (Early Streamer Emission), ktorých hlavica predčasne ionizuje vzduch a sľubuje väčší ochranný polomer. V niektorých krajinách sa používajú, avšak na Slovensku už nové inštalácie ESE nie sú povolené a tie nainštalované zostávajú len ako dočasné riešenie. Dôvodom je najmä údajný nedostatok objektívnych dôkazov z praxe a taktiež fakt, že norma IEC 62305 túto technológiu neuznáva.
- Počítadlá bleskových úderov: Moderné bleskozvodné sústavy dopĺňajú počitadlá bleskových úderov. Mechanické verzie bez napájania evidujú počet zásahov, zatiaľ čo digitálne modely ukladajú dátum, prúd a náboj výboja a prípadne odosielajú alert do diaľkového zariadenia.
- HVI vodiče (High Voltage Insulated Conductors): Najväčšou inováciou posledných rokov sú HVI vodiče so silnou viacvrstvovou izoláciou. Ich konštrukcia ekvivalentne nahrádza bezpečnú vzdialenosť a umožňuje viesť zvod popri kovových prvkoch alebo dokonca cez interiér bez rizika preskoku.
- Prefabrikované stožiare: Výrobcovia uvádzajú na trh prefabrikované stožiare, ktoré sa skladajú z podstavca, izolovaného stĺpika a zachytávacej tyče. Tieto montážne sady minimalizujú zásahy do strešnej hydroizolácie a urýchľujú inštaláciu.
Materiály a spoje: Pozor na koróziu
Hlavné pravidlo pri výbere bleskozvodového materiálu znie - zvoľte jeden druh pre celý vonkajší systém. Veľmi dôležitá je odolnosť voči korózii. Vodiče, svorky aj uzemnenie musia prežiť celé spektrum prostredia: hmlu, kyslé dažde, zásaditý betón či pôdu s vysokým obsahom soli. Pri riešení spojov sa vyhnite priamym spojeniam, pretože podporujú elektrochemickú koróziu. Meď nikdy neskrutkujte priamo na hliník alebo pozinkovaný materiál. Podľa normy STN EN 62561-1, ktorá definuje požiadavky a skúšky pre kovové spojovacie súčasti používané v systémoch ochrany pred bleskom, sú svorky a spojky testované na zhodu s impulzným bleskovým prúdom s príslušnou veľkosťou, a mali by taktiež odolať vonkajšiemu zaťaženiu vetrom či ľadom. Rozdielne kovy urýchľujú galvanickú koróziu pri prítomnosti vlhkosti. Meď a hliník by sa nemali priamo spájať, pokiaľ sa nepoužijú UL-schválené bimetalické spojky.
Kontrola, údržba a revízie: Kľúč k bezpečnosti

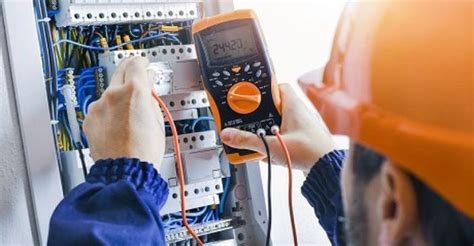

Po inštalácii sa bleskozvod musí pravidelne udržiavať, pretože vždy môže dôjsť k poškodeniu. Ak sa chcete ubezpečiť, že bleskozvod správne funguje, musíte pravidelne vykonávať kontrolné merania, najlepšie v intervaloch od troch do piatich rokov, ak medzitým nedošlo k žiadnym priamym úderom blesku. Stáva sa, že blesk zasiahne budovu alebo vypáli elektroniku a ukáže sa, že ochrana bleskozvodom bola len sústavou neudržiavaných zvodov.
Pri kontrole je potrebné venovať pozornosť vizuálnemu stavu všetkých častí bleskozvodu - od zachytávacích tyčí a vedení cez zvody až po spojky a svorky. Akékoľvek mechanické poškodenia, koróziu, či uvoľnené spoje je nutné ihneď opraviť, aby sa predišlo nebezpečenstvu iskrenia alebo zvýšenia prechodového odporu. Osobitnú pozornosť venujte meraniu zemného odporu, ktorý by nemal presiahnuť 10 Ω. Pri každej kontrole tiež nezabudnite preveriť stav prepäťových ochrán. Ak indikátor signalizuje poruchu, je potrebné prepäťovú ochranu okamžite vymeniť.
Presnejšie lehoty pre revízie bleskozvodov podľa vyhlášky č. 398/2013 Z.z. Ministerstva práce, sociálnych vecí a rodiny Slovenskej republiky, ktorá mení a dopĺňa vyhlášku č. 508/2009 Z.z. v znení neskorších predpisov, upravujú podrobnosti o kontrolách a revíziách technických zariadení elektrických. V prípade rodinného domu je to zvyčajne každé 4 roky. Revízie bleskozvodových systémov sa vykonávajú podľa noriem platných v čase inštalácie. Systémy inštalované podľa STN 34 1390 sa naďalej kontrolujú podľa tejto normy, zatiaľ čo nové inštalácie musia dodržiavať sériu STN EN 62305.
Montáž bleskozvodu: Investícia do bezpečnosti
Cena montáže bleskozvodu závisí od veľkosti a typu objektu, použitých materiálov, zložitosti terénu a prístupnosti strechy. Do výslednej sumy vstupuje aj počet zvodov, ich dĺžka a vedenie po fasáde, typ a kvalita uzemnenia, výška budovy, sklon a materiál strechy (šikmá, plochá, kovová). Ďalším faktorom je náročnosť montáže a dostupnosť terénu. Na cene sa dá ušetriť len čiastočne, napríklad vlastnou výkopovou prácou pre uzemňovaciu pásovinu alebo predprípravou trasy zvodov. Pri prácach vo výške môže pomôcť aj použitie pojazdného lešenia, ktoré uľahčí manipuláciu a zvýši bezpečnosť pri montáži.
Správna montáž bleskozvodu je investícia, ktorá sa oplatí. Ak staviate alebo rekonštruujete, nezabudnite si overiť, či máte bleskozvod podľa normy STN EN 62305. Ak nie, nechajte si ho navrhnúť a nainštalovať certifikovanou firmou, ktorá vám po dokončení vystaví aj revíznu správu. Bezpečnosť vášho domu totiž začína tam, kde blesk skončí - v zemi. Zanedbanie detailov pri montáži môže znamenať, že systém bude síce navonok vyzerať funkčne, ale v kritickom momente (pri údere blesku) dostatočne neochráni objekt. Zlé umiestnenie zachytávača - ak je tyč príliš nízko, výboj zasiahne časť strechy mimo ochranného uhla. Chýbajúca revízia - po búrke alebo po stavebných úpravách (napríklad pri montáži fotovoltaiky) treba bleskozvod skontrolovať. Vizuálne stačí skontrolovať bleskozvod 1-krát za rok.
Poisťovne môžu znížiť alebo odmietnuť nároky, ak chýba ochrana pred bleskom na poistených nehnuteľnostiach. Pre nové rodinné domy je ochrana pred bleskom povinná pre schválenie stavby.
Na záver, správna funkcia bleskozvodu je neoddeliteľne spojená s kvalitným a bezchybným uzemnením. Bez neho celý systém stráca svoj účel a budova zostáva vystavená ničivým účinkom blesku.
