Koľko má byť odpor uzemnenia: Komplexný sprievodca

Správne uzemnenie je jedným zo základných pilierov bezpečného prenosu a využívania elektrickej energie. Jeho úlohou je nielen zabezpečiť ochranu pred úrazom elektrickým prúdom, prepätím a bleskom, ale tiež ovplyvňuje celkovú účinnosť elektrických systémov. Zemný odpor, čiže odpor uzemnenia, je kľúčovým parametrom, ktorý udáva, ako spoľahlivo je elektrické zariadenie spojené so zemou. V tomto článku sa ponoríme do problematiky odporu uzemnenia, jeho merania, noriem a optimálnych hodnôt.

Základná definícia a funkcia uzemňovacieho odporu

Odpor uzemnenia je odpor, na ktorý narazí prúd pri ceste z uzemňovacieho zariadenia do zeme a následne sa šíri zemou. Predstavuje mieru kontaktu medzi elektrickým systémom a zemou. Čím nižšia je hodnota odporu uzemnenia, tým lepší je uzemňovací efekt. Uzemňovací systém slúži ako most spájajúci uzemňovacie teleso so zariadením alebo systémom, pričom jeho primárnou funkciou je poskytnúť stabilný kanál s nízkou impedanciou pre zavedenie prúdov, ako sú bleskové prúdy alebo prúdy pri elektrických poruchách, do zeme. Týmto spôsobom zohráva zásadnú ochrannú úlohu.

V praktických aplikáciách majú faktory ako dĺžka, hustota distribúcie a spôsob kladenia uzemňovacieho vodiča podstatný vplyv na celkovú hodnotu odporu uzemňovacieho systému. Uzemňovací vodič nie je teda len materiálom, ale aj dôležitou súčasťou topologickej štruktúry uzemňovacej siete. Bez účinného uzemňovacieho systému hrozí riziko elektrického šoku, ako aj potenciálne poškodenie elektrických zariadení.

Vplyv usporiadania uzemňovacieho systému na odpor

Rôzne metódy rozloženia uzemňovacieho vodiča, ako sú radiálne, mriežkové, kruhové alebo distribuované štruktúry, prinášajú odlišné charakteristiky odporu. Primerané usporiadanie môže výrazne znížiť odpor uzemňovacieho systému a zlepšiť jeho výkonnosť pri vedení prúdu a vyrovnávaní napätia.

• Mriežkové usporiadanie: Táto metóda zapojenia účinne rozširuje disperznú plochu a rozptyľuje prúdovú hustotu pod predpokladom veľkého pokrytia a hustej distribúcie vodičov. Tým sa znižuje koncentračný efekt prúdu v pôde a celkový odpor uzemnenia.
• Jednotlivé alebo radiálne usporiadanie: Naopak, tieto metódy môžu v niektorých scenároch spôsobiť vysoký odpor z dôvodu koncentrácie prúdových ciest a obmedzených disperzných oblastí.

Úprava rozstupov a hĺbky vodiča: Rozstup kladenia a hĺbka zakopania uzemňovacích vodičov sú tiež dôležitými faktormi ovplyvňujúcimi uzemňovaciu odolnosť.

• Menšie rozstupy a väčšie pokrytie: Zvyšujú plochu ekvivalentného uzemňovacieho telesa, čo zvyšuje možnosť prúdovej disperzie v pôde.
• Hĺbka zakopania: Ovplyvňuje účinnosť využitia odporu pôdy. Zvyčajne vedie k znižovaniu odporu kladenie uzemňovacích vodičov vo vlhkých pôdnych vrstvách. V suchých alebo piesočnatých pôdach, aj pri dlhšom uzemňovacom vodiči položenom plytko, nemusí byť celkový efekt ideálny. V hlbokých vlhkých pôdach, aj s obmedzenou dĺžkou vodiča, je pri primeranom usporiadaní možné dosiahnuť nižší odpor uzemnenia.

Výhody viacbodového usporiadania uzemňovacieho systému

Vo veľkých zariadeniach sú viacbodové metódy uzemňovania čoraz viac oceňované. Toto usporiadanie spája viac uzemňovacích telies prostredníctvom viacerých vodičov, čím vytvára distribuovanú sieť. Táto sieť znižuje koncentráciu prúdových ciest a uľahčuje prúdenie prúdu do zeme. Viacbodové uzemnenie tiež pomáha rovnomerne distribuovať potenciál pri udalostiach s vysokým napätím, ako sú údery blesku alebo elektrické poruchy, čím zabraňuje poškodeniu zariadenia spôsobenému nadmerným lokálnym potenciálom.

V kľúčových odvetviach, ako sú telekomunikačné základňové stanice, dátové centrá alebo riadiace miestnosti priemyselnej automatizácie, sa viacbodové uzemnenie stalo konvenčným riešením dizajnu. Uzemňovacie vodiče v tomto usporiadaní sú spojené s hlavnými uzemňovacími zbernicami kladením kruhových vodičov okolo zariadenia, čo efektívne znižuje odpor uzemňovacieho systému a zvyšuje jeho odolnosť voči rušeniu.

Návrhy optimalizácie rozloženia v skutočných projektoch

Pri návrhu a konštrukcii uzemňovacieho systému je odporúčané flexibilne navrhnúť usporiadanie vodiča podľa rozsahu projektu, geologických podmienok a funkčných požiadaviek v kombinácii so skutočnými podmienkami. Môžu sa prijať nasledujúce stratégie optimalizácie:

• Zvýšiť celkovú dĺžku horizontálneho uzemňovacieho vodiča na zlepšenie disperznej kapacity.
• Namiesto jednoriadkového radiálneho rozloženia použiť štruktúru kruhu alebo mriežky.
• Primerane kontrolovať rozstup medzi vodičmi, aby sa predišlo príliš hustému alebo príliš riedkemu usporiadaniu.
• Zakopávať uzemňovacie vodiče do vrstiev s nízkou rezistivitou a vlhkosťou.
• Kombinovať s vertikálnymi uzemňovacími telesami na vytvorenie kompozitnej uzemňovacej siete.

Aj keď sú tieto dizajnové nápady pomerne jednoduché, často sa v skutočných projektoch prehliadajú, čo vedie k tomu, že odpor uzemnenia nedosahuje očakávaný cieľ.

Faktory ovplyvňujúce zemný odpor

Odpor uzemnenia závisí od viacerých faktorov:

• Rezistivita pôdy: Toto je primárny parameter. Uzemnenie vykonané na lesnej (piesčitej) pôde bude vyžadovať oveľa viac práce ako na vlhkej pôde. Mokré pôdy majú oveľa nižší odpor ako napríklad lesné pôdy.

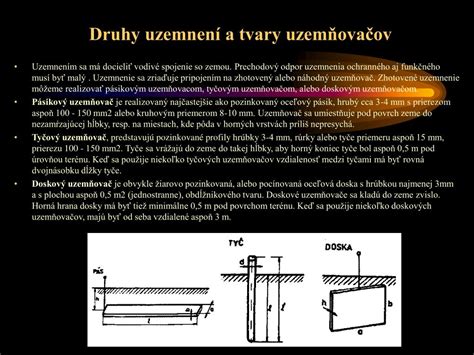

• Veľkosť, tvar a počet uzemňovacích telies: Dĺžka, hrúbka, tvar a počet uzemňovacích elektród ovplyvňujú celkový odpor.
• Hĺbka zakopania: Hlbšie zakopané uzemňovacie telesá zvyčajne znižujú odpor.
• Okolité geografické prostredie: Rovná zem, priekopy a svahy sa líšia.
• Vlhkosť pôdy a teplota: Odpor uzemnenia môže podliehať sezónnym zmenám. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným, zvyčajne oveľa nižším, výsledkom.
• Bludné prúdy: Tieto prúdy na povrchu zeme, najmä z nadzemných zemných vodičov, podzemných vodovodných potrubí, plášťov káblov atď., môžu mať na výsledky merania veľký vplyv.

Meranie zemného odporu

Zemný odpor sa meria v ohmoch (Ω) pomocou špeciálnych zemných odporových meracích prístrojov. Bežný multimeter nie je na toto meranie vhodný, pretože nevytvára testovací prúd potrebný na správne meranie.

Najčastejšie metódy merania:

• 3p metóda (metóda poklesu potenciálu): Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od testovaného uzemnenia a napäťovej sondy v polovici. Je dôležité, aby uzemňovacia elektróda a sondy boli umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd, ktorý ním preteká. Odpor sa vypočíta pomocou Ohmovho zákona.
• Dvojsvorková metóda: Používa špecializovaný merač s dvoma svorkami umiestnenými na uzemňovacom vodiči, čo umožňuje meranie bez potreby pomocných elektród.

Faktory ovplyvňujúce presnosť merania:

• Nekonzistentné zloženie pôdy, odlišná geológia, tesnosť, stupeň sucha a vlhkosti. Riešenie: merať v rôznych bodoch a zmerať priemernú hodnotu.
• Nesprávny smer alebo nedostatočná dĺžka testovacej čiary. Riešenie: zistiť správny smer a vzdialenosť testu.
• Príliš veľký odpor pomocnej uzemňovacej elektródy. Riešenie: posypať vodou zemnú hromadu alebo použiť redukciu odporu.
• Príliš veľký kontaktný odpor medzi testovacou svorkou a bodom merania zeme. Riešenie: vyleštiť kontakty a pevne ich upnúť.
• Vplyv rušenia. Riešenie: upraviť smer vedenia, snažiť sa vyhnúť smeru s veľkým rušením.
• Problémy s meracím prístrojom (napr. takmer vybitá batéria). Riešenie: vymeniť batériu alebo prístroj rekalibrovať.

Presnosť hodnoty odporu uzemnenia je zásadná. Nepresné meranie môže viesť k plytvaniu zdrojmi (príliš veľká nameraná hodnota) alebo k bezpečnostným rizikám (príliš malá nameraná hodnota).

Normy a predpisy týkajúce sa odporu uzemnenia

V rôznych krajinách existujú normy a predpisy, ktoré určujú maximálny povolený zemný odpor pre rôzne druhy inštalácií a systémov. Interpretácia výsledkov merania by mala zohľadňovať požiadavky platných noriem.

Štandardné požiadavky na odpor uzemnenia (príklady):

• Odpor uzemnenia nezávislej ochrany pred bleskom by mal byť menší alebo rovný 10 Ω. Toto je často uvádzaná maximálna hodnota pre bleskozvod.
• Odpor uzemnenia nezávislej bezpečnostnej ochrany by mal byť menší alebo rovný 4 Ω.
• Všeobecne sa vyžaduje, aby antistatický odpor uzemnenia bol 100 Ω.
• Spoločné uzemňovacie teleso (uzemnenie kĺbu) by nemalo byť väčšie ako 1 Ω.
• V niektorých prípadoch, najmä v nepriaznivých pôdnych podmienkach, je možné zvýšiť maximálnu povolenú hodnotu až na 15 Ω.

Je dôležité poznamenať, že norma STN 33 2000-4-41 uvádza pre uzemnenie ochranných vodičov sietí TN-C a TN-S zemný odpor 15 Ω (resp. 5 Ω na konci vedenia a odbočiek dlhších ako 200 m). V projektoch sa často uvádza odporúčaná maximálna hodnota 5 Ω mimo oblastí s nepriaznivými pôdnymi podmienkami.

Meranie odporu uzemnenia je povinné pri preberaní budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdiť súlad inštalácie s formálnymi požiadavkami.

Špecifické požiadavky pre fotovoltaické inštalácie

Fotovoltaické inštalácie (FV) vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča. V tomto prípade je dodržanie správnych hodnôt odporu uzemnenia kľúčové pre bezpečnú a efektívnu prevádzku celej FV elektrárne.

Zlepšovanie zemného odporu

Ak je zemný odpor vyšší, než je akceptovateľné, môžu sa použiť rôzne techniky na jeho zlepšenie:

• Externé metódy uzemnenia: Zahrnutie ďalších uzemňovacích elektród.
• Chemické ošetrenie pôdy: Použitie špeciálnych látok na zníženie rezistivity pôdy.
• Metódy náhrady pôdy: Nahradenie pôdy okolo uzemňovacej elektródy materiálom s nižšou rezistivitou.
• Metódy hlbokého zakopania: Zakopanie uzemňovacích elektród do hlbších vrstiev s lepšou vodivosťou.
• Rozšírenie uzemňovacej siete: Zväčšenie celkovej plochy uzemňovacej siete.
• Použitie zemniacej siete: Vytvorenie siete uzemňovacích vodičov.

Pri návrhu uzemňovacieho systému je dôležité zohľadniť aj iné aspekty elektrickej bezpečnosti, ako je izolačný odpor. Systematické testovanie a kontrola stavu izolácie je nevyhnutná na bezpečné používanie inštalácií a elektrických zariadení. Izolačný odpor je tiež ovplyvnený vlhkosťou, teplotou, testovacím napätím a časom merania. Pre jeho meranie je potrebný špecializovaný merač (megohmmetr).

Dodržiavanie správnych postupov pri návrhu, inštalácii a meraní odporu uzemnenia je základným predpokladom pre bezpečnú prevádzku akéhokoľvek elektrického systému.
