Oceľové haly predstavujú v súčasnom stavebníctve čoraz obľúbenejšie a efektívnejšie riešenie pre široké spektrum priemyselných, skladovacích a výrobných prevádzok. Ich flexibilita, rýchlosť výstavby a vynikajúce technické vlastnosti ich robia ideálnou voľbou pre firmy, ktoré hľadajú moderné a ekonomicky výhodné priestory. Tieto jednopodlažné objekty so skeletovou oceľovou konštrukciou ponúkajú nielen funkčnosť, ale aj možnosť prispôsobenia sa špecifickým potrebám klienta, čím sa stávajú kľúčovým prvkom pre rast a rozvoj podnikania.
Základné princípy oceľových konštrukcií

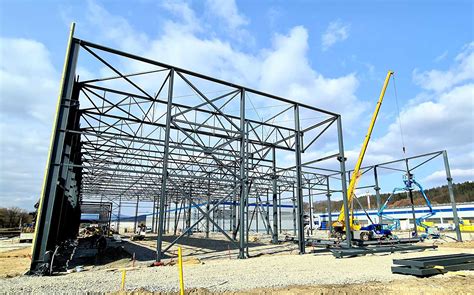

Nosnú časť každej oceľovej haly tvorí práve oceľová konštrukcia. Oceľ, vďaka svojim jedinečným vlastnostiam, predovšetkým svojej vysokej pevnosti, umožňuje výstavbu stabilných a odolných hál aj s veľkými rozpätiami a pre vysoké zaťaženie. Tento materiál je charakteristický nízkou hmotnosťou v porovnaní s inými stavebnými materiálmi, čo zjednodušuje manipuláciu a montáž. Adaptabilita oceľových konštrukcií je ďalšou významnou výhodou, ktorá spočíva v možnosti ich budúceho rozšírenia, predĺženia či dokonca zvýšenia. Medzi ďalšie prednosti nepochybne patrí rýchla montáž, dlhá životnosť, nespočetné množstvo funkčných aj estetických riešení, jednoduchá kombinácia s rôznymi typmi materiálov, ich pevnosť, stálosť a v dnešnej dobe čoraz viac vyzdvihovaná otázka životného prostredia - teda ich recyklovateľnosť.
Oceľ používaná na konštrukcie je zvyčajne pevnostnej triedy S350GD, čo znamená, že jej minimálna medza klzu je 350 MPa (megapascalov). Táto trieda ocele sa bežne používa na nosné konštrukcie, pri ktorých sa kladie dôraz na pevnosť a pružnosť materiálu. V niektorých prípadoch sa stretávame aj s materiálmi tried S235 a S355 s atestom 2.2 alebo 3.1. Hrúbka oceľových profilov, ktoré sa používajú, je často okolo 1,15 mm, čo predstavuje ideálnu kombináciu pevnosti a nízkej hmotnosti.
Výrobný proces a prefabrikácia
Proces výroby oceľovej konštrukcie začína podľa údajov uvedených vo výrobnej dokumentácii, kde sa stanoví potrebné množstvo, druh a kvalita ocele. Na základe projekcie oceľovej konštrukcie, spracovanej v programe 3D Tekla Structures, sa objednajú u dodávateľa hutného materiálu jednotlivé oceľové profily, oceľové trubky, jakle, tiahla a podobne. Jednotlivé časti oceľovej konštrukcie sa narežú na potrebné rozmery a skompletizujú privarením do požadovaných celistvých dielcov. Dielce sa následne finálne nalakujú v špeciálnom lakovacom boxe, čím sa zabezpečí ich ochrana pred koróziou a estetický vzhľad. Po týchto úpravách sú pripravené na prepravu na miesto realizácie montovanej haly.

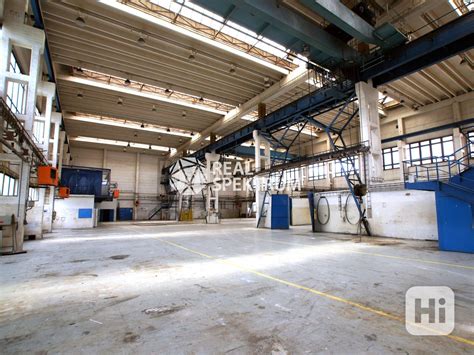

Všetky výrobné úkony prebiehajú zvyčajne vo výrobných areáloch, ktoré disponujú dostatočnou manipulačnou plochou a sú vybavené výrobnými halami a halami s lakovacími komorami. Tieto výrobné haly sú často vybavené mostovými žeriavmi, ktoré umožňujú efektívnu manipuláciu s ťažkými oceľovými konštrukciami. Vďaka prefabrikácii sa zaručuje vysoká presnosť rozmerov, čo minimalizuje potrebu dodatočných úprav na mieste stavby a zabezpečuje rýchlu a presnú montáž. Tolerancie montáže sú zvyčajne v rozmedzí ±1 mm, čo umožňuje rýchle a presné spoje na stavbe.
Typy oceľových konštrukcií a ich výhody
MONT-KOVO sa napríklad špecializuje na výrobu zvarovanej rámovej oceľovej konštrukcie, ktorá je oproti priehradovej konštrukcii z celkových nákladov montovanej haly najekonomickejšia. U priehradového variantu je konštrukcia na betónové pätky zapustená fixne, čo si vyžaduje oveľa väčšie pätky a podstatne zvyšuje náklady. Oproti tomu u zvarovanej oceľovej konštrukcie sa jednotlivé oceľové stĺpy upevňujú k pätkám kĺbovo, čo umožňuje použiť oveľa menšie betónové pätky.
Výhodou tohto riešenia je aj možný presun oceľovej konštrukcie do inej lokality. Zvarovaná oceľová konštrukcia navyše maximalizuje ekonomické využitie jednotlivých oceľových komponentov. Jednotlivé oceľové dielce musia mať taký rozmer, ktorý umožní čo možno najjednoduchšiu a finančne najpriaznivejšiu prepravu.
Cenu oceľovej haly ovplyvňuje predovšetkým zadanie zo strany investora. Zloženie rámovej oceľovej konštrukcie tvoria nosné rámy, strešné oceľové väznice a pomocné konštrukcie pre brány, okná a dvere. Na tieto rámy sú následne montované oceľové väznice systému METSEC. Vzdialenosť medzi jednotlivými rámami konštrukcie tvoria tzv. moduly pohybujúce sa v intervale 5 - 6 metrov, čo prispieva ako k finančnej úspore, tak otvára možnosť predĺženia haly v budúcnosti.
Iným typom je konštrukcia zváraná z rúrkových profilov, kde sú rámy prostredníctvom skrutiek prepojené so stĺpmi ukotvenými do základu. Oceľová konštrukcia oblúkového typu je tvorená pozinkovanou oceľou a na prepojenie jednotlivých častí sa používajú nerezové spojovacie prvky. Jednou z jej výhod je nižšia hmotnosť, ktorá znižuje výdavky na stavebnú časť haly, keďže pre tento typ konštrukcie nie je nutné betonovať rozsiahle pätky či pásy. Oblúkový tvar konštrukcie často ponúka väčšiu kapacitu na skladovanie a menej sa na ňom drží voda a sneh. Oblúk inak prenáša sily do podložia, čo umožňuje kotvenie až do šírky 36 m iba na spevnenom podloží, štrkovom podloží alebo existujúcej asfaltovej ploche, pričom nie sú potrebné betónové pätky alebo pasy. Pri oblúkovej streche sa sily eliminujú do podložia tak, že váha pôsobí ako celok. Pri sedlovej konštrukcii sú prevažne jednotlivé stĺpy, ktoré pôsobia bodovo a konštrukcia do A sa snaží prelomiť a roztvoriť. Oblúk umožňuje použiť aj slabšiu profiláciu ako v prípade sedlovej konštrukcie.
Sedlové konštrukcie sú na výrobu jednoduchšie, odpadá proces zakružovania (ohýbania). Napriek tomu, že výroba oblúkovej haly je náročnejšia, drvivá väčšina oceľových hál od výrobcov odchádza v oblúkovom prevedení. Pokiaľ si zákazník želá strechu sedlovú, hala sa samozrejme navrhne podľa jeho predstáv. Pri hliníkových konštrukciách hál sa prevažne volí variant sedlovej strechy, pretože hliníkové profily sa veľmi často neskružujú, aby sa predišlo deformáciám.
Využitie a aplikácie oceľových hál
Priemyselná oceľová budova je ideálna na umiestnenie výrobných alebo spracovateľských činností. Oceľové budovy TOPHALY sú dostupné v rôznych veľkostiach a s mnohými možnosťami povrchovej úpravy prispôsobenej spoločnosti a jej činnostiam. Získate tak oceľovú budovu, ktorá je plne v súlade s obchodnými procesmi a firemnou značkou. Do budovy je možné integrovať aj medziposchodie.
Oceľové haly sú ideálne aj pre skladovacie priestory. Napríklad hala typu PROMO 1080 s rozmermi 20 × 54 m a výškou 4,77 m je výborný rozmer pre skladovú montovanú halu na podnikanie, ideálny na umiestnenie regálov. Pri skladových halách oblúková konštrukcia často ponúka väčšiu kapacitu na skladovanie v porovnaní s halami s rovnakou výškou stien.
Pre výrobné haly sú vhodné rôzne rozmery, napríklad PROMO 756 (18 × 42 m, výška 6 m) alebo PROMO 540 (15 × 36 m, výška 5,0 m). Menšie výrobné alebo skladové haly pre drobné podnikanie môžu mať rozmery ako PROMO 288 (12 × 24 m, výška 4,3 m).
Oceľové konštrukcie sa využívajú aj v polyfunkčných objektoch, ktoré kombinujú obchodno-prevádzkové, administratívne, bytové a predajno-skladovacie priestory. Vyskytujú sa ako nosný systém v administratívnych budovách, kde môžu byť kombinované s inými konštrukčnými systémami, napríklad železobetónovým skeletom.
Technické vlastnosti a normy
Ľahké pozinkované oceľové rámy majú vysokú nosnosť, ktorá závisí od profilu a špecifikácie projektu. Typické nosníky unesú zaťaženie až niekoľko ton na meter dĺžky, takže sú ideálne pre viacpodlažné budovy. Statické výpočty sa musia vykonať na základe konkrétnych požiadaviek projektu. Oceľové konštrukcie sú vďaka svojej pružnosti a schopnosti absorbovať energiu nárazu veľmi odolné voči bočnému zaťaženiu, ako je vietor alebo zemetrasenie. Správne navrhnuté oceľové rámové konštrukcie spĺňajú normy pre seizmické oblasti (napr. Eurokód 8 pre zemetrasenia).
Samotná oceľ má nízku tepelnú odolnosť, čo znamená, že je potrebné použiť kvalitné izolačné materiály, ako sú PIR panely, PIR pena, minerálna vlna alebo polystyrén. Prefabrikované oceľové rámy umožňujú jednoduché zabudovanie izolačných vrstiev priamo do konštrukcie, čo umožňuje dosiahnuť vynikajúce hodnoty tepelnej izolácie podľa noriem.
Oceľové konštrukcie majú vysokú požiarnu odolnosť. Na splnenie požiadaviek na požiarnu ochranu možno oceľ chrániť protipožiarnymi nátermi, ktoré umožňujú konštrukcii odolávať ohňu až 60 až 180 minút. Detaily musia byť v súlade s miestnymi normami (napr. Eurokód 3 pre oceľové konštrukcie). Požiarnu odolnosť oceľových konštrukcií je potrebné zabezpečiť, pokiaľ sú nároky vyššie ako 15 minút (R15). V prípade vhodne zvolenej požiarnej ochrany sa zabezpečí zvýšenie požiarnej odolnosti a rovnako aj vonkajšia ochrana povrchu konštrukcie. Na určenie vlastnej požiarnej odolnosti a typu ochrany sa využíva návrh konštrukcie podľa Eurokódu EN - 1993. Požadovaná požiarna odolnosť je následne stanovená na základe projektovej dokumentácie, ktorej súčasťou je aj požiarno-bezpečnostné riešenie stavby.
Spájanie oceľových konštrukcií sa vykonáva pomocou skrutiek. Pri ľahkých oceľových rámoch sa často používajú samosvorné skrutky, ktoré urýchľujú montáž a zabezpečujú pevné a stabilné spojenie. Každý spoj musí byť navrhnutý s ohľadom na zaťaženie a konštrukčné požiadavky.
Oceľové konštrukcie sú ošetrené pozinkovaním na ochranu proti elektrolytickej korózii. Pri kombinácii ocele s inými kovmi je dôležité dodržiavať zásady galvanickej kompatibility. Pri kontaktoch s meďou alebo hliníkom by sa mali použiť izolačné vrstvy, aby sa zabránilo elektrolytickej korózii.
Ľahké oceľové konštrukcie musia spĺňať príslušné stavebné normy, ako je Eurokód 3 (pre oceľové konštrukcie), Eurokód 8 (pre seizmický návrh) a Eurokód 9 (pre ľahké kovové konštrukcie). Tieto normy obsahujú požiadavky na pevnosť, stabilitu, požiarnu odolnosť a statiku.
Montáž oceľovej konštrukcie
Príklady realizácií a ich konštrukčné riešenia
V praxi sa stretávame s rôznymi konštrukčnými riešeniami oceľových hál. Napríklad niektoré haly sú realizované ako dvojpodlažné skeletové konštrukcie, kde nosnú konštrukciu tvorí železobetónový prefabrikovaný skelet. Strešná konštrukcia môže byť tvorená železobetónovými prievlakmi. Obvodový plášť je zvyčajne ľahký, kotvený z exteriérovej strany na obvodové stĺpy.
Iné projekty využívajú železobetónový prefabrikovaný skelet s votknutými prefa stĺpmi, založený na veľkopriemerových pilótach, ktoré sú prepojené so stĺpmi monolitickými kruhovými kalichmi. Strešná konštrukcia je tvorená kĺbovo ukladanými prefabrikovanými väznicami, ktoré sú uložené na prefabrikované kĺbovo uložené strešné väzníky. Nosnú strešnú konštrukciu tvorí trapézový plech kotvený do železobetónového skeletu.
Niektoré výrobné haly sú navrhnuté ako jednopodlažné haly rozdelené na dva základné celky, kde jeden celok je vyhotovený zo železobetónového skeletu oplášteného stenovými sendvičovými panelmi a skladaným strešným plášťom.
Pri rekonštrukciách sa oceľové konštrukcie nadstavujú, ako napríklad pri dostavbe ČOV, kde bola existujúca oceľová konštrukcia haly nadstavená.
Nové výrobné haly sú často vybudované z oceľovej konštrukcie a opláštené PIR panelmi. Skladové haly môžu byť tiež z oceľovej konštrukcie, opláštené sendvičovými panelmi s polyuretánovou alebo minerálnou výplňou.
Priemyselné skladové haly slúžiace na archívne účely môžu mať oceľovú nosnú konštrukciu s rozponom haly 15,90 m a 18,85 m. Nosnú konštrukciu strešných vrstiev tvorí trapézový plech. Opláštenie haly, ktoré zároveň stužuje halu, je zo sendvičových panelov s výplňou z minerálnej vlny.
Niektoré objekty kombinujú oceľový skelet s železobetónovými stĺpmi. V areáli výrobných závodov sa často nachádzajú jednoduché existujúce objekty, ktoré sú súčasťou priemyselnej výstavby s dôrazom na kvalitnú realizáciu opláštenia stavby.
V rámci stavebných úprav sa vytvárajú nové administratívne priestory v existujúcich montážnych halách. Tieto prístavby sú často riešené ako dvojpodlažné budovy s oceľovou konštrukciou založenou na mikropilotách a opláštením z montovaného skladaného plášťa s tepelnou izoláciou.
Štandardným riešením pre výrobnú halu s administratívnou budovou je železobetónový prefabrikovaný skelet s votknutými prefa stĺpmi.
Pri výstavbe skladovo expedičných hál vychádzajúcich zo základných požiadaviek, sú tieto navrhnuté ako jednopodlažné haly.
VLastly, pri rekonštrukcii pôvodných priestorov administratívnych budov sa odstraňujú murované a železobetónové priečky, okná a dvere, a vytvárajú sa nové otvory v železobetónových paneloch na osadenie dverí.
Tieto rozmanité príklady ukazujú široké možnosti uplatnenia jednopodlažných hál so skeletovou oceľovou konštrukciou v rôznych priemyselných a komerčných odvetviach.
