Komplexný prehľad jednoduchého stavebného CAD softvéru

V dnešnom digitálnom veku sa softvér na navrhovanie budov, známy aj ako softvér na navrhovanie budov alebo softvér na informačné modelovanie budov (BIM), stal nepostrádateľným nástrojom pre architektov, inžinierov a staviteľov. Tieto platformy slúžia ako základ pre digitálne navrhovanie a prepracovanie architektonických projektov, čím výrazne uľahčujú proces tvorby, ukladania a tlače výkresov a konceptov nových projektov. Stavebníci a architekti využívajú softvér na navrhovanie budov na to, aby získali všetky potrebné návrhové nástroje a symboly pre akýkoľvek typ projektu výstavby alebo rekonštrukcie domu. V tomto článku sa ponoríme do sveta jednoduchého stavebného CAD softvéru, preskúmame jeho rôzne aspekty, od základných funkcií až po pokročilé možnosti, a predstavíme celý rad dostupných možností, od bezplatných nástrojov pre začiatočníkov až po profesionálne riešenia.

Základné princípy a funkcie CAD softvéru

CAD (Computer-Aided Design) softvér je v podstate digitálne plátno, ktoré umožňuje používateľom vytvárať presné technické výkresy a 3D modely. V takmer všetkých CAD programoch sa vašej kreativite skutočne medze nekladú a môžete si naprojektovať akýkoľvek model od základov. Používatelia ho využívajú na rysovanie v 2D priestore a vytváranie rôznych výkresov. Taktiež sa využíva aj na výrobu 3D modelov, ktoré sa následne tlačia. Softvér pre navrhovanie staveb sa stal v dnešnom digitálnom prostredí nepostradateľným, pretože uľahčuje vytváranie, ukladanie a tlač výkresov a konceptov nových projektov. Vďaka nemu je možné získať všetky potrebné návrhové nástroje a symboly pre akýkoľvek typ projektu výstavby alebo rekonštrukcie domu.

Jednoduchý stavebný CAD softvér sa zameriava na poskytovanie základných funkcií potrebných na efektívne navrhovanie bez zbytočnej zložitosti. Tieto funkcie zvyčajne zahŕňajú:

• 2D kreslenie a editácia: Možnosť vytvárať čiary, oblúky, kružnice, obdĺžniky a iné základné geometrické tvary. Tieto tvary je možné následne upravovať, presúvať, kopírovať, otáčať a meniť ich veľkosť.
• Parametrizácia: Niektoré jednoduchšie programy ponúkajú základné nástroje na parametrizáciu, ktoré umožňujú definovať vzťahy medzi prvkami výkresu, čo uľahčuje neskoršie úpravy.
• Knžnice objektov a blokov: Preddefinované knižnice bežných stavebných prvkov, ako sú dvere, okná, nábytok alebo sanitárne vybavenie, ktoré je možné jednoducho vkladať do výkresu. Vlastné bloky je možné vytvárať a ukladať pre opakované použitie.
• Kótovanie a dimenzovanie: Nástroje na pridávanie rozmerových čiar a poznámok k výkresu, ktoré špecifikujú dĺžky, uhly a iné dôležité rozmery.
• Šrafovanie a výplne: Možnosť vyplniť uzavreté oblasti výkresu rôznymi vzormi šrafovania, ktoré reprezentujú materiály alebo konštrukčné prvky.
• Správa vrstiev: Umožňuje organizovať výkres do logických vrstiev, ktoré je možné nezávisle zapínať, vypínať alebo meniť ich vlastnosti (farba, typ čiary).
• Export a import súborov: Podpora bežných formátov súborov, ako sú DWG, DXF, PDF alebo rastrové obrázky, na zdieľanie výkresov s inými aplikáciami alebo na tlač.

Kategórie jednoduchého stavebného CAD softvéru

Jednoduchý stavebný CAD softvér môžeme rozdeliť do niekoľkých kategórií na základe jeho cieľovej skupiny a zložitosti funkcií:

1. Bezplatné a open-source riešenia pre začiatočníkov a hobby používateľov

Tieto programy sú ideálne pre jednotlivcov, ktorí sa chcú naučiť základy CAD, vytvárať jednoduché projekty alebo pracovať na osobnej úrovni bez finančných nákladov.

• TinkerCAD: Online program od spoločnosti Autodesk, ktorý ponúka vytváranie modelov pre 3D tlač. Je určený pre úplných začiatočníkov, ktorí sa chcú naučiť modelovať 3D objekty. Softvér obsahuje niekoľko základných geometrických tvarov, ktoré môžete na seba akokoľvek umiestniť podľa vlastného uváženia. Pre používanie programu nie je potrebná žiadna inštalácia. TinkerCAD obsahuje aj svoj vlastný cloud, teda úložný priestor. Program je schopný importovať tvary v troch formátoch: STL, OBJ - pre 3D tvary a SVG - pre 2D tvary. Program exportuje modely vo formáte STL a OBJ pripravené na 3D tlač.
• FreeCAD: Tento program je parametrický, čo znamená, že sa môžete vrátiť do akéhokoľvek bodu vo vašom návrhu a jednoducho ho upraviť alebo zmeniť jeho parametre, a tým vytvoriť iný model. FreeCAD umožňuje vytvorenie 2D modelov, ktoré neskôr môžete previesť do 3D a naopak. Program vám ponúka možnosť navrhovať reálne objekty akejkoľvek veľkosti. Keďže sa jedná o open-source softvér, používatelia si môžu prispôsobovať svoju prácu podľa seba a tiež pracovať na vylepšení softvéru. Program je dostupný pre všetky platformy (Windows, Mac, Linux). Aj keď je FreeCAD jedným z jednoduchších programov na kreslenie a je určený pre začiatočníkov, obľúbia si ho aj skúsenejší CAD používatelia. Pri tomto programe je potrebná inštalácia. FreeCAD je open-source riešenie pre parametrické 3D modelovanie, ktoré umožňuje vytvárať reálne objekty ľubovoľnej veľkosti. Poskytuje dobré nástroje pre prispôsobenie, skicovanie a ztvárnenie, ale aj 3D vizualizáciu. FreeCAD obsahuje grafické užívateľské rozhranie (GUI) postavené na frameworku Qt a tiež inovatívny 3D prehliadač, ktorý užívateľom umožňuje upraviť ztvárnenie a zobrazenie grafu scény. Program užívateľa vedie formou príručiek a lekcií. Medzi nevýhody softvéru patria zložité rozhranie a obmedzené funkcie. Na skriptovanie v jazyku Python je potrebné si chvíľu zvykať, ale akonáhle sa chytíte, ide to hladko aj začiatočníkom.
• LibreCAD: Ide o rysovací program, ktorý umožňuje kreslenie len v 2D priestore. Využívajú ho však aj niektorí grafici a architekti. Tento CAD program bol primárne určený pre Linux. Teraz však nájdete aj verziu pre Windows. Používatelia si ho obľúbili, pretože práca v ňom je veľmi jednoduchá aj pre začiatočníkov alebo takzvaných občasných užívateľov. LibreCAD, ako každý dobrý CAD program, podporuje vkladanie, úpravu, vytváranie a mazanie blokov. Takisto podporuje vkladanie obrázkov vo všetkých formátoch (jpg, gif, png, svg, tif, bmp a mnoho ďalších). Výhodou programu je, že ponúka aj český jazyk, takže sa nemusíte báť, že niečomu nebudete rozumieť.
• CADEMIA Community edition: Vydaný pod Open Source licenciou, pôvodne napísaný pre školiace účely a vývoj. Jedná sa o jednoduchý 2D CAD, ktorý je však modulárne riešený a ponúka množstvo možností pre rozšírenie funkčnosti. Čítať a zapisovať dokáže len do vlastného formátu. Je napísaný v JAVE a je teda nezávislý na platforme. Je to zaujímavá JAVA aplikácia - ktorú je možné integrovať aj do existujúcich aplikácií.
• BlueCAD 1.0: Light verzia 2D grafického editora s nástrojmi pre parametrizáciu. BlueCAD 1.0 je 2D CAD riešenie, ktoré umožňuje jednoduché kreslenie a umožňuje vytvárať, upravovať a transformovať a riadiť kompletnú sadu entít výkresu.
• CADE: Kompaktný, ale výkonný 2D vektorový editor s funkcionalitou podobnou aplikácii Visio. CADE je možné používať pre vytváranie diagramov (sieťových, vývojových), schém, máp a atď. Môžete používať preddefinované bloky, základné tvary, rastrové a vektorové obrázky. Bloky s atribútmi môžete meniť a aj dopĺňať.
• JFDraw: Čistá na Jave založená grafická aplikácia. JFDraw používa zopár vlastností Java2D, a pridáva mnoho grafických utilít pre komplexnejšiu vektorovú grafiku. JFDraw môžete spustiť pod akýmkoľvek operačným systémom ktorý podporuje Javu. Môže vám pomôcť pri tvorbe strojárenských, elektronických a architektonických výkresov, alebo aj pri grafickom znázorňovaní rôznych grafických obchodných problémov.
• JustCad: Bezplatný CAD navrhnutý tak, aby tvorba výkresov bola taká jednoduchá, ako je to len možné. Ak chcete nakresliť akýkoľvek objekt, kliknite na obrazovku alebo sa prichyťte k existujúcemu objektu, presuňte kurzor požadovaným smerom a zadajte vzdialenosť. Ak chcete zmeniť nastavenie uhla v akejkoľvek funkcii, stačí kliknúť na jeho panel a zadať novú hodnotu. Definujte asociatívne šrafy či multičiary a upravujte viac objektov pár kliknutiami na obrazovke. Pre žiadny výkres sa nič nenastavuje - stačí len kresliť.
• PowerDraw: Jednoduchá 2D vektorová aplikácia ktorá Vám umožní jednoducho kresliť akýkoľvek typ výkresu. Disponuje nástrojmi na 2D kreslenie a editáciu. Umožňuje aj vytváranie blokov a ich ukladanie do knižnice a mnohé ďalšie funkcie.
• CAD X11® Free: Obecný CAD pre 2D kreslenie (vhodný pre strojárské kreslenie) a 3D základné drôtené a plošné modelovanie. Je však určený pre všeobecné použitie.

2. Cenovo dostupné komerčné riešenia pre malé a stredné firmy

Tieto programy ponúkajú pokročilejšie funkcie ako bezplatné alternatívy, často s lepšou podporou a špecializovanými nástrojmi pre stavebníctvo, ale za prijateľnú cenu.

• AllyCAD: Výkonný a užívateľsky prívetivý 2D CAD, ktorý sa etabloval ako najlepší svojho druhu. Množstvo inžinierov, technikov, architektov, projektantov, výrobcov… sa spoliehajú na silu a vyhlásenú jednoduchosť používania. AllyCAD má funkcie, ktoré potrebujete na dosah ruky, čo vám umožní navrhovať tak, ako chcete!
• DESI-III: Profesionálny 2D CAD systém, ktorý využíva európske normy kreslenia. Má veľmi príjemné užívateľské rozhranie a veľmi rýchlu krivku učenia. Poloha kurzora programu je vždy viditeľná v relatívnom, polárnom alebo absolútnom režime. Hoci je mierený na použitie v architektúre, môže sa používať aj pre bežnú strojarinu. Má asociatívne kóty, bloky…
• DRAFT IT: Výkonný a ľahko použiteľný 2D CAD systém vhodný pre všetkých užívateľov, v kancelárii alebo doma. Môžete vytvárať, tlačiť a ukladať svoje kresby a návrhy. Pri kreslení systém zobrazí dynamické kóty, takže môžete vizuálne skontrolovať vzdialeností/veľkosti, alebo môžete priamo zadať hodnotu.
• progeCAD: Klasický CAD program, ktorý zvolíte vtedy, ak chcete komfortný, spoľahlivý CAD, perfektnú kompatibilitu s AutoCAD®, širokú knižnicu prvkov (22.000), a napr. import PDF do DWG, prácu s DGN. Kompatibilita DWG od 2.5 po 2018. Rendrovací modul Artisan umožňujem s progeCAD i vizualizácie Vašich projektov. ProgeCAD obsahuje aj modul EasyArch3D - integrovaný doplnok pre architektov a stavbárov. ProgeCAD doporučujeme ako CAD motor pre nadstavbu CADprofi Architectural.
• 4MCAD: DWG CAD program, ktorý volia zákazníci, ktorí uprednostňujú v CAD prepínateľné dvojazyčné menu (EN/SK), anglické klávesové skratky z AutoCAD® a nízku investíciu pri nákupe CAD. Kompatibilita DWG 2.5 -2018. U 4MCAD si môžete vybrať z viacerých verzií, podľa výkonu a funkcií. Najjednoduchší 4MCAD Viewer štartuje od ceny 70 € za trvalú licenciu.
• CADprofi Architectural: Nadstavbový Modul CADprofi Architectural je možné použiť k vytvoreniu stavebných plánov, rezov a pôdorysov. Praktické funkcie aplikácie zjednodušujú kreslenie viacvrstvových stien, architektonické kótovanie a rýchle vytváranie popisov. Modul je dodávaný širokou knižnicou okien, dverí, nábytku a ďalších nábytkových predmetov. Môže byť výborne použitý na návrh havarijných únikových plánov a trás. K chodu programu je potrebný základný CAD program, napr. progeCAD alebo 4MCAD.
• CADETTE: Kompaktný, ale výkonný 2D vektorový editor s funkcionalitou podobnou aplikácii Visio. CADE je možné používať pre vytváranie diagramov (sieťových, vývojových), schém, máp a atď. Môžete používať preddefinované bloky, základné tvary, rastrové a vektorové obrázky. Bloky s atribútmi môžete meniť a aj dopĺňať.
• CADVANCE: Táto verzia CADVANCE je CAD systém navrhnutý pre Windows 3.1, ale je ho možné spúšťať aj na Windows 95/98, Me, Windows NT, Windows2000, Windows XP Home, a Windows XP Pro. Pôvodne bol vyvinutý v roku 1995 a predával sa za cenu $1950. Dnes je dostupný každému ako bezplatný software.

3. Jednoduchšie 3D modelovacie nástroje s obmedzenými funkciami pre stavebníctvo

Niektoré programy ponúkajú základné 3D modelovanie, ktoré je vhodné na vizualizáciu jednoduchých objektov alebo na doplnenie 2D výkresov.

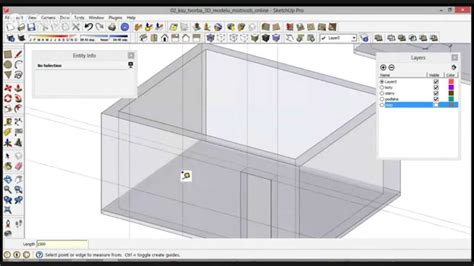

• SketchUp (bezplatná verzia): Program Sketchup je zameraný predovšetkým na modelovanie v 3D priestore, ale umožňuje aj kreslenie v 2D priestore. Využijú ho používatelia z rôznych priemyselných odvetví, ako napríklad inžinieri, architekti alebo dizajnéri videohier. Rozhranie tohto programu je jednoduché, preto si ho obľúbia aj začiatočníci, ktorí nemajú s modelovaním skúsenosti. Program ponúka bezplatnú verziu SketchUp Make vhodnú na osobné a vzdelávacie účely, v ktorej je open-source knižnica modelových zostáv a tiež 3D Warehouse - rozsiahla kolekcia 3D modelov od iných používateľov, čo uľahčuje prácu v Sketchupe. Softvér je dostupný pre operačný systém Windows a Mac.
• OpenSCAD: Bezplatný CAD softvér s otvoreným zdrojovým kódom zameraný na vytváranie pevných 3D modelov. Tento program je určený pre skúsenejších používateľov, ktorým viac vyhovuje programovanie. Jedna z kľúčových vlastností programu je, že ide o 3D modelár založený na skriptoch, ktorý používa svoj vlastný jazyk. To neumožňuje používateľom jednoducho interaktívne upravovať svoj model pomocou počítačovej myši. Keďže program vyžaduje väčšiu znalosť pohybovania sa v zdrojovom kóde, OpenSCAD sa neodporúča dizajnérom a architektom. Používatelia ho môžu využiť na modelovanie častí strojov alebo iných typov mechanických častí. Program je dostupný pre Windows, Mac aj Linux. OpenSCAD umožňuje importovať a exportovať formáty STL a OFF, ktoré sú určené pre 3D tlač.

Výber správneho jednoduchého stavebného CAD softvéru

Pri výbere vhodného jednoduchého stavebného CAD softvéru je dôležité zvážiť niekoľko kľúčových faktorov:

• Úroveň vašich skúseností: Ste úplný začiatočník, alebo už máte nejaké skúsenosti s CAD softvérom? Pre začiatočníkov sú ideálne intuitívne programy s jednoduchým rozhraním a rozsiahlymi tutoriálmi.
• Typ projektov: Aké typy projektov plánujete vytvárať? Pre jednoduché 2D pôdorysy postačí základný 2D editor, zatiaľ čo pre vizualizáciu objektov alebo jednoduché 3D návrhy budete potrebovať softvér s 3D modelovacími schopnosťami.
• Potrebné funkcie: Aké špecifické funkcie sú pre vašu prácu nevyhnutné? Potrebujete knižnice stavebných prvkov, nástroje na parametrizáciu, alebo možnosť importovať/exportovať konkrétne formáty súborov?
• Rozpočet: Koľko ste ochotní investovať do softvéru? Existuje široká škála možností od bezplatných open-source programov až po cenovo dostupné komerčné riešenia.
• Operačný systém: Uistite sa, že softvér je kompatibilný s vaším operačným systémom (Windows, macOS, Linux).
• Podpora a komunita: Niektoré komerčné programy ponúkajú profesionálnu technickú podporu, zatiaľ čo open-source projekty sa spoliehajú na komunitnú podporu prostredníctvom fór a online komunít.

Užívaním našich webových stránok, súhlasíte s tým, že môžeme umiestniť tieto typy cookies na vašom zariadení. Zobraziť zásady ochrany osobných údajov. Zakázali ste cookies. Stránka nemusí fungovať správne.

Príklady použitia jednoduchého stavebného CAD softvéru

Jednoduchý stavebný CAD softvér nachádza uplatnenie v širokej škále oblastí:

• Architekti a dizajnéri interiérov: Na vytváranie pôdorysov, náčrtov fasád, interiérových dispozícií a vizualizácií.
• Stavební inžinieri: Na prípravu technických výkresov, detailov konštrukcií a výpočtových podkladov.
• Stavitelia a remeselníci: Na plánovanie menších stavieb, rekonštrukcií, vytváranie zoznamov materiálov a komunikáciu s klientmi.
• Študenti a vzdelávacie inštitúcie: Na výučbu základov CAD a projektovania.
• Hobby používatelia: Na tvorbu plánov pre domáce projekty, záhradný dizajn alebo modelárstvo.

Budúcnosť jednoduchého stavebného CAD softvéru

S neustálym vývojom technológií môžeme očakávať, že jednoduchý stavebný CAD softvér bude naďalej napredovať. Zvýšený dôraz na cloudové riešenia, jednoduchšie používateľské rozhrania a integrácia s inými nástrojmi, ako sú BIM platformy alebo nástroje na generatívny dizajn, pravdepodobne zmenia spôsob, akým navrhujeme a budujeme. Cieľom zostáva sprístupniť výkonné nástroje pre širší okruh používateľov, podporujúc tak kreativitu a efektivitu v celom stavebnom priemysle.
