Hromadné garáže predstavujú čoraz bežnejšiu súčasť modernej urbanistickej infraštruktúry, ktorá reaguje na rastúci počet automobilov a potrebu efektívneho využitia priestoru. Ich projektovanie a výstavba si vyžadujú dôkladné pochopenie technických noriem, bezpečnostných predpisov a praktických výziev spojených s manipuláciou s vozidlami. Tento článok sa zameriava na kľúčové aspekty návrhu hromadných garáží, vrátane rozmerov parkovacích miest, sklonov komunikácií a celkovej prevádzkovej efektivity, pričom vychádza z platných technických noriem a praktických skúseností.
Konštrukčné Riešenie a Typológia Hromadných Garáží
Hromadné garáže, definované ako objekty alebo oddelené priestory slúžiace na odstavenie alebo parkovanie vozidiel s viac ako tromi státiami, môžu byť realizované v rôznych formách. Podľa stavebného riešenia sa delia na jednopodlažné a viacpodlažné, pričom môžu byť nadzemné, podzemné alebo kombinované s inými objektmi. Využitie hromadných garáží sa neustále rozširuje, a hoci v minulosti existovali určité nedostatky, moderné systémy už spĺňajú požiadavky na obslužnosť, bezpečnosť a ochranu životného prostredia.
Norma ČSN 73 6058, ktorá sa zaoberá projektovaním nových a stavebnými zmenami existujúcich hromadných garáží pre cestné vozidlá, definuje všeobecné požiadavky, prevádzkové aspekty, dispozičné a stavebno-technické požiadavky, ako aj technické zariadenia. Táto norma nahradila predchádzajúcu verziu z roku 1977 a jej zmeny sa týkajú predovšetkým úpravy vetrania a iných technických detailov. Norma sa vzťahuje na dokumentáciu stavebných objektov, ktorá bola začatá po dni jej účinnosti.
Rozmery Parkovacích Stání a Manipulačné Priestory

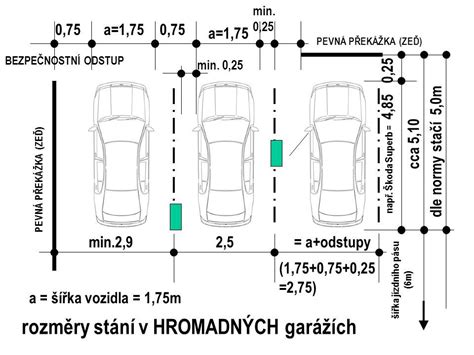

Jednou z kľúčových výziev pri návrhu hromadných garáží je zabezpečenie dostatočných rozmerov parkovacích stání a manipulačných komunikácií, ktoré umožnia bezproblémové vjazd a výjazd vozidiel. Podľa normy ČSN 73 6058 (resp. ČSN 73 6056) je štandardná šírka krajného stania stanovená na 2,75 metra. V prípadoch, kde je medzi stĺpom a vedľajším stáním priestor, je minimálna šírka 2,50 metra. Šírka jazdného pásu je potom 6,0 metra.
Napriek dodržaniu týchto rozmerov, prax ukazuje, že s bežnými vozidlami, ako sú napríklad "obalovky" (pravdepodobne narážka na väčšie SUV alebo dodávky), nemusí byť vjazd priamo na krajné normové parkovacie stanie možný. Analýzy pomocou vlečných kriviek, či už z programov ako Vehicle Tacking alebo AutoTurn, často potvrdzujú tieto obmedzenia.
DI PČR (Dopravná inšpekcia Policajného zboru Českej republiky) často požaduje doložiť vlečnú krivku, ktorá preukazuje možnosť vjazdu na stání, aj keď sú rozmery v súlade s normou. V takýchto situáciách sa projektanti stretávajú s dilemou. Ako riešenie sa často uplatňuje možnosť jedného nadbehnutia, prípadne aj viacerých, ak to situácia dovoľuje. V prípadoch, kde sú koncové stania umiestnené pri štítovej stene so stĺpmi, sa projektanti snažia zväčšiť šírku stania na minimálne 2,90 metra. Avšak reálne možnosti sú často limitované statikou a architektonickými požiadavkami.
Ďalšou normou stanovenou možnosťou je rozstup stĺpov 7,50 metra, čo zodpovedá trom parkovacím staniam so šírkou 2,50 metra. Pri tomto usporiadaní je dôležité, aby stĺpy nezasahovali do priestoru otvárania dverí vozidla, čo nie je vždy explicitne špecifikované. Vjazd na takéto stání by mal byť široký minimálne 2,25 metra. S ohľadom na šírku stĺpov (ideálne do 30 cm, maximálne 40 cm), vjazd môže dosiahnuť 2,35 metra (minimálne 2,30 metra). Napriek tomu, aj v tomto prípade môže byť vjazd s "obalovkami" problematický.
V súvislosti s parkovaním je dôležité spomenúť aj normové odstupy a vlečné krivky pre skupinu vozidiel 1b, ktoré môžu byť súčasťou návrhu. Pri šikmom parkovaní, ktoré je tiež jednou z možností, sa prihliada na šírku stania, ktorá môže ovplyvniť zúženie komunikácie.
Podélný Sklon Obslužných Komunikácií
Druhou významnou technickou otázkou je podélný sklon obslužných komunikácií v hromadných garážach. Norma ČSN 73 6110 v tabuľke 12 uvádza možnosť podélného sklonu až 15% v "mimořádných podmínkách". Kľúčovou otázkou však je, kde sú tieto "mimořádné podmínky" špecifikované. Z doterajších skúseností vyplýva, že k priamej špecifikácii týchto podmienok sa projektanti často "nezakopnú". Pravdepodobne je to zámerom, nakoľko takéto podmienky závisia od konkrétneho umiestnenia a charakteru stavby.
Je dôležité zdôrazniť, že vysoké sklony nie sú typické len pre horské alebo podhorské oblasti. Aj v mestskom prostredí, napríklad v Prahe, existujú existujúce ulice so sklonmi 17% a viac, pri ktorých rekonštrukcia s týmto faktom už nič neurobí.
Pri návrhu obslužných komunikácií s vyšším sklonom je nevyhnutné dôkladne zdôvodniť, prečo nie je možné dosiahnuť menší sklon. Toto zdôvodnenie by malo vychádzať z konkrétnych podmienok stavby, ako napríklad:
- Cieľ komunikácie: Kam komunikácia vedie a aké funkcie obsluhuje.
- Dostupné pozemky: Možnosti a obmedzenia dané rozlohou a tvarom pozemku.
- Napojenie na existujúcu infraštruktúru: Požiadavky na pripojenie k iným komunikáciám alebo objektom.
- Terénne podmienky: Potreba rozsiahlych výkopov, budovanie vysokých oporných múrov.
- Existujúce inžinierske siete: Prítomnosť neprenosných inžinierskych sietí, ako sú veľké vodovody alebo vysokotlakové plynovody, ktoré obmedzujú možnosti úpravy terénu.
Zaujímavosťou je, že DI Polícia sa primárne zameriava na bezpečnosť premávky, ako sú šírky vozoviek, dopravné značenie a rozhľady. Požiadavka na posudzovanie podélných sklonov zo strany DI Polície nie je bežná.
Rampy a Vertikálna Doprava
Viacpodlažné hromadné garáže si z hľadiska vertikálnej dopravy vyžadujú okrem schodísk aj rampy. V Slovenskej republike platí, že dodržiavanie slovenskej technickej normy alebo technickej normalizačnej informácie je dobrovoľné, avšak v praxi sa pri projektovaní často vychádza z ich ustanovení.
Vyhláška č. 532/2002 Z. z. a súvisiace normy stanovujú požiadavky aj na šikmé rampy určené na verejné užívanie, kde najmenšia priechodná šírka je 1 100 mm. Pri schodiskách a šikmých rampách sa meria priechodná výška (h2) ako kolmá vzdialenosť medzi rovinou výstupnej čiary a konštrukciou nad ňou.

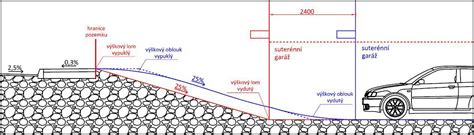

Podľa článku 54 definovaného v niektorých normách, výška prejazdného profilu rampy musí byť najmenej o 0,20 metra vyššia ako výška najvyššieho predpokladaného vozidla v garáži, s minimálnou výškou 2,10 metra. V mieste batožinového priestoru vozidla sa odporúča minimálna výška 2 400 mm, aby bolo možné batožinový priestor bezproblémovo otvoriť.
Rampy môžu byť konštruované ako priame alebo zakrivené, jednosmerné alebo obojsmerné. Medzi bežné typy patria priame jednosmerné rampy, špirálovité rampy, alebo tzv. "polorampy" (semi-ramps), ktoré vytvárajú posunuté parkovanie o pol podlažia. Existujú aj riešenia s rampami umiestnenými na obvode garáže, ktoré minimalizujú straty priestoru.
Ako si uľahčiť parkovanie v garáži
Pri návrhu ramp je dôležité zvážiť aj ich sklon, pričom by sa mali ideálne vyhýbať uhlom menším ako 45°, ktoré vedú k nevyužitej ploche. V prípade vonkajších rampa je vhodné ich zastrešenie, a ak je sklon vyšší ako 5%, je potrebné zriadiť zariadenie na ochranu vozovky pred namŕzaním.
Výkonnosť a Bezpečnosť Garáží
Výkonnosť hromadných garáží je primárne limitovaná odbavovaním vozidiel, teda kapacitou vjazdu a výjazdu. Maximálny prietok vozidiel sa pohybuje v rozmedzí 200 až 400 za hodinu, pričom návrh by mal zohľadňovať denné a týždenné prevádzkové špičky. Pre každú smer jazdy by mala byť k dispozícii aspoň jedna jednopruhová rampa.
Bezpečnosť v hromadných garážach zahŕňa nielen konštrukčné aspekty, ale aj prevádzkové opatrenia a technické vybavenie. Hygienické požiadavky, najmä na ochranu pred hlukom, vibráciami a výfukovými plynmi, sú riešené v príslušných článkoch noriem. Taktiež je dôležitá ochrana vôd.
Pre zaistenie bezpečnosti osôb vo viacpodlažných garážach musia byť k dispozícii schodiská. V súvislosti s výškou garáží, minimálna svetlá výška je stanovená na 2,10 metra. Vetraniu sú venované osobitné ustanovenia, ktoré zahŕňajú požiadavky na prirodzené vetranie (otvory s plochou 0,1 m² na stání) alebo umelé vetranie v závislosti od obsahu CO a prevádzky vozidiel.
Normy tiež špecifikujú požiadavky na osvetlenie, protipožiarne opatrenia a značenie, vrátane bezpečnostných tabuliek a fotoluminiscenčných značiek, ktoré sú kľúčové pre orientáciu a bezpečnosť v prípade výpadku napájania.
Pri návrhu je dôležité myslieť aj na užívateľskú prívetivosť, napríklad zabezpečením dostatočného priestoru pre otváranie dverí vozidiel alebo zvážením umiestnenia stĺpov tak, aby neprekážali pri manipulácii s vozidlom.
