V oblasti moderného stavebníctva, kde sa kladie dôraz na efektivitu, trvanlivosť a energetickú hospodárnosť, zohrávajú detailné technické riešenia kľúčovú úlohu. Jedným z takýchto kritických prvkov je plochá strecha, ktorá si vyžaduje precízne navrhnuté skladby materiálov a technické detaily pre zabezpečenie jej funkčnosti a dlhodobej spoľahlivosti. V tomto kontexte nadobúdajú mimoriadny význam podkladové materiály a technické výkresy vo formáte DWG a PDF, ktoré slúžia ako základ pre správnu realizáciu. Tieto materiály poskytujú cenné informácie o vlastnostiach a požiadavkách na systémové skladby, čím uľahčujú proces projektovania a výstavby.
Štandardná skladba plochej strechy s EPS a EPDM Rollgum
Základným stavebným kameňom pre dvojplastovú plochú strechu je často štandardná skladba, ktorá využíva expandovaný polystyrén (EPS) ako tepelnoizolačný materiál a EPDM (etylén-propylén-diénový monomér) membránu, konkrétne vo forme EPDM Rollgum Stick, na hydroizolačnú vrstvu. Táto skladba, označená ako D01 - Štandardná Skladba s EPS, predstavuje overené a funkčné riešenie pre širokú škálu aplikácií.
Proces začína betónovým záklopom alebo monolitickou doskou, ktorá tvorí nosnú konštrukciu strechy. Na ňu sa aplikuje penetrácia, ktorá zabezpečí optimálne priľnutie nasledujúcich vrstiev a zabráni prieniku vlhkosti do konštrukcie. Nasleduje parozábrana, bežne realizovaná pomocou asfaltového pásu. Jej úlohou je zabrániť prenikaniu vodných pár z interiéru budovy do tepelnej izolácie, čím sa predchádza kondenzácii a degradácii izolačných vlastností.
Kľúčovým prvkom pre zabezpečenie správneho odvodnenia strechy a minimalizáciu rizika vzniku lokálnych vodných zdržaní je spádový klín. V štandardnej skladbe sa často používa spádový klín z EPS s hrúbkou 150S, ktorý zabezpečuje sklon minimálne 3%. Na tento klín sa potom kladú ďalšie vrstvy EPS, typicky EPS 100, v dvoch vrstvách, čím sa dosiahne požadovaná celková hrúbka tepelnej izolácie a zároveň sa vytvorí rovný a stabilný podklad pre hydroizolačnú vrstvu.
Samotná hydroizolácia je realizovaná pomocou EPDM Rollgum Stick s hrúbkou 1.14 mm. Táto membrána je celoplošne lepená, čo zaručuje jej maximálnu priľnavosť a tesnosť. Spoje jednotlivých pásov EPDM membrány sú starostlivo utesnené pomocou špeciálnych lepidiel a tmelov, ako je SA 008 Max lepidlo a Bond 007 tmel. Tieto materiály zabezpečujú dlhodobú odolnosť spojov voči poveternostným vplyvom a mechanickému namáhaniu.
Detail odvodnenia strechy: Střešní vpusť EPDM Rollgum
Správne a efektívne odvodnenie plochej strechy je absolútne nevyhnutné pre predĺženie jej životnosti a zabránenie škodám spôsobeným stojacou vodou. V tomto ohľade poskytuje detail D03 - Střešní vpusť EPDM Rollgum presné technické riešenie pre integráciu odvodňovacieho systému do strešnej konštrukcie.
Skladba začína rovnako ako štandardná plochá strecha: betónovým záklopom / monolitom, penetráciou a parozábranou tvorenou asfaltovým pásom. Následne sa aplikuje spádový klín EPS 150S (3%) a dve vrstvy EPS 100, ktoré vytvárajú potrebný sklon smerom k odvodňovacím prvkom.
Kľúčovým prvkom je EPDM Rollgum Stick 1.14 mm, celoplošne lepená, ktorá tvorí hydroizolačnú vrstvu. Pred inštaláciou strešnej vpusťe sa však vykonávajú špecifické úpravy. Na mieste budúcej vpusťe sa vytvorí otvor, do ktorého sa osadí Rollgum Drain 360x360 mm s priemerom DN 125 a príslušným tesnením. Táto strešná vpusť je navrhnutá tak, aby dokonale spolupracovala s EPDM membránou a zabezpečila spoľahlivé odvodnenie.
Na ochranu odvodňovacieho systému pred nečistotami, ako sú listy a iné splaveniny, sa do vpusťe umiestni košík lapač listí s priemerom DN 75-125. Tento prvok je dôležitý pre udržanie priechodnosti odvodňovacích ciest a predchádzanie upchatiu. Spoje medzi EPDM membránou a strešnou vpusťou, ako aj spoje samotnej membrány, sú opäť precízne utesnené pomocou Bond 007 tmelu a Rollgum SA 008 Max.
Je dôležité poznamenať, že tieto schémy sú schematické detaily pre referenciu a je nevyhnutné overiť projektové podmienky pred ich aplikáciou. Distribútorom týchto materiálov je spoločnosť Gumová Střecha s.r.o.
Detaily odvodnenia cez stenu: Mechanický strešný vtok EPDM Rollgum
Okrem štandardných strešných vpusťí existujú aj riešenia pre odvodnenie, ktoré prechádzajú cez stenu objektu. Detail D04 - Roof Drain Mechanical popisuje mechanický strešný vtok s dvojstupňovým stienným odvodnením v kombinácii s EPDM Rollgum Stick. Tento typ odvodnenia je často využívaný v prípadoch, kde nie je možné alebo praktické použiť strešné vpusťe priamo na povrchu strechy.
Skladba začína rovnako ako predchádzajúce detaily: betónovým záklopom / monolitom, penetráciou a parozábranou tvorenou asfaltovým pásom. Nasleduje spádový klín EPS 150S (3%) a dve vrstvy EPS 100, ktoré zabezpečujú správny sklon strechy smerom k odvodňovaciemu prvku.
V tomto prípade je kľúčovým prvkom TopWET dvoustupňový vtok s EPDM límcom. Tento typ vtoku je navrhnutý pre priechod cez stenu a jeho konštrukcia s dvoma stupňami zabezpečuje efektívne odvádzanie vody a minimalizuje riziko spätného nasávania vzduchu. Límec z EPDM membrány zaisťuje dokonalé napojenie na hlavnú hydroizolačnú vrstvu strechy.
Hydroizolačná vrstva je opäť tvorená EPDM Rollgum Stick 1.14 mm, celoplošne lepená. Spoje jednotlivých pásov membrány a napojenie na dvoustupňový vtok sú starostlivo utesnené pomocou Rollgum SA 008 Max a Bond 007 tmelu. Tieto materiály zabezpečujú integritu hydroizolačného systému a dlhodobú ochranu pred prienikom vody.
Pre zabezpečenie pevného uchytenia odvodňovacieho systému a hydroizolačnej membrány k stene sa používa kotva pre ploché strechy. Táto kotva zabezpečuje mechanické spojenie a dodatočnú stabilitu celého detailu.
Aj v tomto prípade sa jedná o schematický detail pre referenciu, ktorý vyžaduje overenie projektových podmienok. Distribútorom je opäť Gumová Střecha s.r.o.
Detaily napojenia na atiku: Parapetná atika EPDM Rollgum

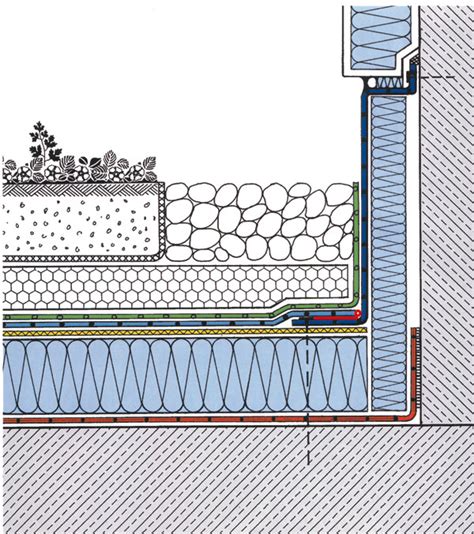

Napojenie hydroizolačnej vrstvy na zvislé konštrukcie, ako sú atiky alebo parapety, predstavuje ďalší kritický detail pri realizácii plochej strechy. Detail D02 - Parapet popisuje štandardné riešenie pre parapetnú atiku s použitím EPDM Rollgum.
Proces začína atika / parapet, ktorý tvorí zvislú konštrukciu. Na ňu sa aplikuje parozábrana, typicky asfaltový pás, pre ochranu pred vodnými parami. Nasleduje spádový klín EPS 150S (3°) a vrstvy EPS 100, ktoré zabezpečujú vytvorenie zodpovedajúceho sklonu a rovného podkladu.
Hydroizolačná vrstva je tvorená EPDM Rollgum Stick 1.14 mm, celoplošne lepená. Táto membrána je pretiahnutá cez hornú hranu atiky a precízne napojená na parapetné oplechovanie alebo krytinu. Toto napojenie je kľúčové pre zabránenie prieniku vody do konštrukcie atiky.
Spoje jednotlivých pásov EPDM membrány a napojenie na oplechovanie sú starostlivo utesnené pomocou Rollgum SA 008 Max a Bond 007 tmelu. Tieto materiály zaisťujú vysokú tesnosť a odolnosť napojenia voči poveternostným vplyvom.
Opäť platí, že sa jedná o schematický detail pre referenciu, ktorý je potrebné overiť podľa konkrétnych projektových podmienok. Distribútorom materiálov je Gumová Střecha s.r.o.
CAD a BIM knižnice: Dôležitý zdroj pre projektantov a realizátorov
Pre efektívnu prácu s technickými detailmi plochých striech a iných stavebných konštrukcií sú neoceniteľné bezplatné knižnice CAD a BIM blokov. Tieto knižnice, dostupné pre populárne softvérové aplikácie ako AutoCAD, Revit, Inventor a Fusion 360, slúžia na výmenu užitočných blokov medzi používateľmi.
Katalógy obsahujú predpripravené 2D a 3D objekty, ktoré reprezentujú rôzne stavebné prvky a detaily. Použitie týchto blokov výrazne zrýchľuje proces projektovania, minimalizuje riziko chýb a zabezpečuje konzistentnosť v technických riešeniach. Stiahnutie detailov vo formáte PDF a DWG umožňuje projektantom a stavebným firmám pracovať s presnými technickými informáciami, vrátane vlastností a požiadaviek na systémové skladby.
CAD bloky sú k dispozícii pre vlastné osobné a firemné použitie v CAD aplikáciách, čím podporujú štandardizáciu a profesionalizáciu v stavebnom priemysle. Tieto zdroje sú mimoriadne cenné pre zabezpečenie správnej realizácie dvojplastových plôch striech a iných komplexných stavebných prvkov.
Vlastnosti a požiadavky na systémové skladby nájdete v súbore PDF, ktorý je spolu s DWG súbormi k dispozícii na stiahnutie. Tieto informácie sú kľúčové pre pochopenie funkčnosti jednotlivých vrstiev a ich vzájomnej interakcie, čo je nevyhnutné pre dlhodobú spoľahlivosť strešného plášťa.
