Domáci dátový rozvádzač: Kľúč k organizovanému a bezpečnému sieťovému prostrediu

V dnešnej dobe, keď sú technológie neoddeliteľnou súčasťou našich životov, rastie aj potreba efektívnej správy a organizácie sieťových a komunikačných zariadení. Či už ide o malé kancelárie, rozsiahle firemné siete, alebo dokonca pokročilé domáce inštalácie, správne umiestnenie a ochrana týchto komponentov je kľúčová. Tu vstupuje do hry dátový rozvádzač, známy aj ako RACK skriňa. Tieto špecializované skrine poskytujú centralizované riešenie pre uloženie aktívnych aj pasívnych prvkov štruktúrovanej kabeláže, čím zabezpečujú poriadok, bezpečnosť a optimálny výkon vašej infraštruktúry.

Čo je dátový rozvádzač a na čo slúži?

Dátový rozvádzač, alebo RACK skriňa, je v podstate robustná skriňa navrhnutá na montáž sieťových, komunikačných a zabezpečovacích zariadení. Jej primárnou úlohou je poskytnúť bezpečné, organizované a efektívne prostredie pre komponenty, ktoré tvoria srdce každej modernej siete. Tieto komponenty zahŕňajú široké spektrum zariadení:

• Aktívne prvky: Sú to zariadenia, ktoré priamo spracúvajú alebo smerujú dátový tok. Sem patria switche, ktoré prepájajú jednotlivé zariadenia v sieti, routery, ktoré umožňujú komunikáciu medzi rôznymi sieťami (napr. medzi lokálnou sieťou a internetom), servery, ktoré hostujú dáta a aplikácie, a UPS (Uninterruptible Power Supply), ktoré zabezpečujú nepretržité napájanie v prípade výpadku elektrickej energie.
• Pasívne prvky: Tieto komponenty síce priamo nespracúvajú dáta, ale sú nevyhnutné pre správne fungovanie siete. Najtypickejším príkladom sú patch panely, ktoré slúžia na organizované ukončenie sieťových káblov a ich jednoduché prepojenie s aktívnymi zariadeniami pomocou krátkych prepojovacích káblov (patch kordov).

Hlavné funkcie dátového rozvádzača v sebe zahŕňajú centralizáciu, ochranu, organizáciu a chladenie sieťových zariadení. Centralizácia znamená, že všetky dôležité komponenty sú umiestnené na jednom mieste, čo uľahčuje správu a údržbu. Ochrana chráni citlivú elektroniku pred fyzickým poškodením, prachom a neoprávneným prístupom. Organizácia zabezpečuje, že káble sú vedené prehľadne a systematicky, čo predchádza chaosu a uľahčuje diagnostiku a riešenie problémov. Chladenie je nevyhnutné, pretože pracujúce elektronické zariadenia generujú teplo, ktoré je potrebné efektívne odvádzať, aby sa predišlo prehriatiu a poškodeniu.

Kľúčové parametre pri výbere dátového rozvádzača

Pri výbere vhodného dátového rozvádzača je dôležité zohľadniť niekoľko kľúčových parametrov, ktoré ovplyvnia jeho funkčnosť a použiteľnosť pre konkrétnu inštaláciu.

Výška v "U" (Unit)

Výška rozvádzača je udávaná v jednotkách "U" (Unit). Jedna 1U zodpovedá štandardnej výške 44.45 mm. Táto jednotka určuje, koľko priestoru zariadenia budete môcť v skrini namontovať. Celková výška skrine sa teda volí podľa celkového počtu zariadení, ktoré plánujete do nej umiestniť, a ich individuálnej výšky v U. Je dôležité nechať si aj určitú rezervu pre budúce rozšírenie alebo pre zariadenia, ktoré môžu vyžadovať dodatočný priestor pre ventiláciu. Napríklad, ak máte päť zariadení, z ktorých každé potrebuje 2U, budete potrebovať skriňu s minimálnou výškou 10U, ale odporúča sa zvoliť väčšiu, napríklad 12U alebo 16U, pre lepšiu organizáciu a vzdušnosť.

Hĺbka (mm)

Hĺbka skrine je rovnako kľúčovým parametrom, pretože musí byť dostatočná na umiestnenie všetkých vašich zariadení. Je nevyhnutné zmerať alebo zistiť hĺbku najhlbšieho zariadenia, ktoré plánujete inštalovať. Toto zariadenie, či už ide o server, výkonný switch alebo UPS, bude určovať minimálnu potrebnú hĺbku rozvádzača. Nezabudnite pri tom zohľadniť aj priestor potrebný na vedenie káblov za zariadením a na pripojenie napájacích a sieťových káblov. Príliš krátka skriňa by mohla viesť k tomu, že dvere skrine nebudú môcť byť úplne zatvorené, alebo by mohlo dôjsť k ohnutiu káblov, čo môže ovplyvniť ich výkon a životnosť.

Typ rozvádzača: Nástenné vs. Stojanové

Dátové rozvádzače sa primárne delia na dva hlavné typy: nástenné a stojanové.

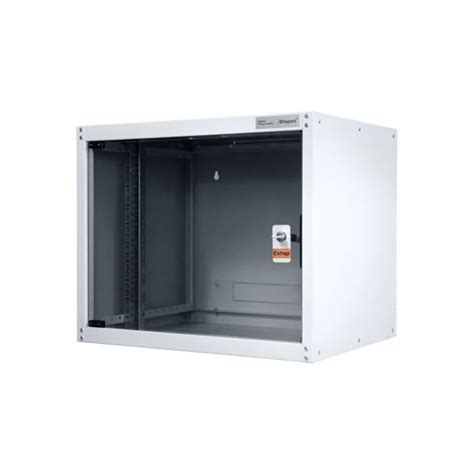

• Nástenné racky: Tieto typy skríň sú ideálne pre menšie inštalácie, kde nie je potrebný rozsiahly priestor na vybavenie. Sú skvelou voľbou pre malé kancelárie, predajne, alebo dokonca pre pokročilé domáce siete, kde je potrebné umiestniť niekoľko sieťových prvkov, ako je switch, router a patch panel. Ich montáž na stenu šetrí podlahový priestor a zároveň poskytuje bezpečné a organizované úložisko. Príkladom je Legrand Linkeo 10" dátový rozvádač 6U, s rozmermi 359mm (výška) x 370mm (šírka) x 303mm (hĺbka), ktorý je vybavený pevným bočným panelom a je navrhnutý pre kompaktné inštalácie. Aj keď sú menšie, stále ponúkajú možnosť montáže 10" zariadení, ktoré sú alternatívou k štandardným 19" komponentom.

• Stojanové racky: Tieto väčšie a robustnejšie skrine sú určené pre rozsiahlejšie inštalácie, kde je potrebné uložiť väčšie množstvo zariadení. Sú štandardom v dátových centrách, serverovniach, telekomunikačných miestnostiach a väčších firemných prostrediach. Ponúkajú oveľa väčšiu kapacitu a flexibilitu pre rozširovanie. Príklady zo série EvoLine zahŕňajú rôzne veľkosti, ako sú EvoLine 19" dátový rozvádač 7U (405mm výška, 600mm šírka, 450mm hĺbka), 9U (495mm výška, 600mm šírka, 450mm hĺbka), 12U (626mm výška, 600mm šírka, 450mm hĺbka), 16U (805mm výška, 600mm šírka, 450mm hĺbka) a 20U (982mm výška, 600mm šírka, 450mm hĺbka). Tieto skrine sú k dispozícii aj v hlbšej verzii 600mm (napr. EvoLine 19" dátový rozvádač 7U s hĺbkou 600mm), čo poskytuje ešte viac priestoru pre hlbšie zariadenia a lepší manažment káblov. Najväčšie systémy môžu dosahovať až 42U, ako napríklad Stojanový dátový rozvádzač Legrand EvoLine, ktorý má výšku 42U, šírku 600 mm a hĺbku 600 mm, čo umožňuje inštaláciu desiatok zariadení.

Krytie (IP)

Krytie, obvykle udávané ako IP kód (Ingress Protection), určuje úroveň ochrany skrine pred vniknutím pevných častíc (ako je prach) a kvapalín. Pre väčšinu dátových rozvádzačov určených pre interiérové použitie je štandardom IP20. Toto krytie znamená, že skriňa je chránená pred dotykom prstom a pred vniknutím väčších pevných častíc (nad 12.5 mm), ale neposkytuje ochranu pred vodou. V špecifických prostrediach, kde môže byť vyššia prašnosť alebo riziko striekajúcej vody, môžu byť potrebné rozvádzače s vyšším IP krytím, ale pre bežné kancelárske a domáce použitie je IP20 postačujúce.

Organizácia a Manažment Káblov

Jedným z najväčších prínosov používania dátového rozvádzača je možnosť dosiahnuť vysokú úroveň organizácie káblov. Chaos v kabeláži nie je len estetickým problémom, ale môže viesť k vážnym prevádzkovým problémom:

• Obtiažna diagnostika: Keď sa vyskytne problém v sieti, hľadanie zdroja môže byť pri neorganizovanej kabeláži extrémne časovo náročné.
• Riziko poškodenia: Neusporiadané káble sa ľahko zamotajú, môžu byť pritlačené, alebo sa o ne dá zakopnúť, čo vedie k ich poškodeniu a výpadkom siete.
• Zhoršené chladenie: Zauzlené a nahromadené káble môžu blokovať prúdenie vzduchu, čo zhoršuje chladenie zariadení a môže viesť k ich prehrievaniu.

Na efektívny manažment káblov sa v rozvádzačoch používajú rôzne prvky:

• Káblové organizéry: Vertikálne a horizontálne organizéry s kefovými priechodkami alebo plastovými háčikmi umožňujú vedenie káblov v oddelených radoch, čím sa predchádza ich zamotaniu a zjednodušuje sa prístup k jednotlivým pripojeniam.
• Patch panely: Ako už bolo spomenuté, patch panely slúžia na ukončenie všetkých sieťových káblov na jednom mieste. Namiesto priameho pripájania káblov do switcha, sa káble zavedú do patch panelu a potom sa pomocou krátkych patch kordov pripoja k switchu. To umožňuje jednoduché prekonfigurovanie siete bez nutnosti manipulácie s dlhými a často zle označenými káblami.
• Velcro pásky a sťahovacie pásky: Na zväzkovanie káblov a ich upevnenie na určené miesta v skrini.

Chladenie a Ventilácia v Rozvádzači

Jednou z kritických úloh dátového rozvádzača je zabezpečiť dostatočné chladenie pre všetky nainštalované zariadenia. Elektronické komponenty, najmä servery a výkonné switche, generujú značné množstvo tepla. Ak sa toto teplo neodvádza efektívne, môže dôjsť k:

• Zníženiu výkonu: Pri prehrievaní sa zariadenia môžu automaticky znížiť svoj výkon, aby sa ochránili.
• Skráteniu životnosti: Trvalé vystavenie vysokým teplotám výrazne skracuje životnosť elektronických komponentov.
• Úplnému zlyhaniu: V extrémnych prípadoch môže prehriatie viesť k okamžitému zlyhaniu zariadenia.

Na zabezpečenie správneho chladenia sa používajú rôzne metódy:

• Prirodzená konvekcia: V menších skriniach môže postačovať prirodzený pohyb vzduchu, kedy teplý vzduch stúpa nahor a chladnejší vzduch vstupuje zospodu. Dôležité sú preto vetracie otvory na skrini.
• Ventilátory: Vo väčších a aktívnejších skriniach sa bežne používajú ventilátory. Tieto môžu byť umiestnené v hornej časti skrine na odsávanie teplého vzduchu, v spodnej časti na nasávanie chladného vzduchu, alebo v špeciálnych moduloch na vytvorenie riadeného prúdenia vzduchu cez celú skriňu.
• Klimatizačné jednotky: V špecializovaných serverovniach a dátových centrách sa môžu používať aj plnohodnotné klimatizačné jednotky určené priamo pre racky, ktoré udržujú presne stanovenú teplotu a vlhkosť.

Pri výbere rozvádzača je dôležité zvážiť, či má dostatočné vetracie otvory a či je pripravený na inštaláciu dodatočných ventilátorov, ak to bude potrebné.

Príklady Použitia a Konfigurácie

Dátové rozvádzače nachádzajú uplatnenie v širokej škále prostredí, od malých domácností po veľké dátové centrá.

• Domáce siete: V domácnostiach, kde sa používa viacero sieťových zariadení (router, Wi-Fi mesh systém, NAS server, herná konzola, smart TV), môže byť dátový rozvádzač užitočný na udržanie poriadku a ochrany. Menší nástenný rozvádzač môže byť ideálnym riešením pre umiestnenie týchto zariadení v pracovni alebo technickej miestnosti.
• Malé a stredné kancelárie (SMB): V týchto prostrediach je dátový rozvádzač nevyhnutnosťou. Umožňuje centralizovať servery, switche, telefónne ústredne (PBX) a ďalšie komunikačné prvky, čím zabezpečuje spoľahlivosť a jednoduchú správu IT infraštruktúry. Stojanové rozvádzače s kapacitou 12U až 20U sú tu bežné.
• Školy a vzdelávacie inštitúcie: V školách slúžia rozvádzače na správu sieťovej infraštruktúry, ktorá podporuje počítačové učebne, administratívu a Wi-Fi pripojenie pre študentov a zamestnancov.
• Dátové centrá a veľké podniky: V týchto prostrediach sa používajú rozsiahle stojanové systémy, často s kapacitou 42U a viac. Tieto skrine sú navrhnuté pre maximálnu hustotu inštalácie, pokročilé chladenie a robustné zabezpečenie.

Každá inštalácia si vyžaduje individuálny prístup. Napríklad, ak plánujete inštalovať server s vysokou spotrebou energie a generujúci veľa tepla, budete potrebovať hlbšiu skriňu s výbornou ventiláciou. Ak ide len o pár sieťových káblov a malý switch, postačí jednoduchý nástenný rozvádzač. Dôležité je predvídať budúce potreby a zvoliť riešenie, ktoré umožní rast.

Záverečné úvahy

Dátový rozvádzač je viac než len kovová skriňa; je to základný stavebný kameň pre akúkoľvek modernú a spoľahlivú sieťovú infraštruktúru. Poskytuje centralizované riešenie pre uloženie, ochranu a organizáciu vašich cenných IT aktív. Správnym výberom typu, veľkosti a konfigurácie rozvádzača môžete zabezpečiť nielen hladký chod vašej siete, ale aj jej jednoduchú správu, údržbu a dlhodobú udržateľnosť. Investícia do kvalitného dátového rozvádzača je investíciou do stability a efektivity vašej digitálnej prevádzky.
