Oceľové strešné väzníky predstavujú moderné a efektívne riešenie pre široké spektrum stavebných projektov, od priemyselných a poľnohospodárskych objektov až po telocvične a stavby občianskej vybavenosti. Systém tenkostenných oceľových profilov umožňuje rýchlu a zjednodušenú výstavbu strešných konštrukcií a opláštenia s minimálnym úsilím. Vďaka svojej nízkej hmotnosti, vysokej pevnosti a dobrej odolnosti voči korózii sa stávajú preferovanou voľbou pre projekty s rozsiahlymi rozpätiami a náročnými prevádzkovými podmienkami.
Princípy Návrhu Oceľových Strešných Väzníkov
Návrh tenkostenných oceľových profilov je vždy prispôsobený špecifickým požiadavkám konkrétneho projektu. Tento proces zahŕňa detailné zohľadnenie požadovaného rozponu, očakávaných zaťažení a celkovej statickej stability konštrukcie.
Výber Profilov a Ich Aplikácie
Existuje niekoľko základných typov profilov, ktoré sa bežne používajú pri konštrukcii striech a stien:
- Profily v tvare H: Tieto profily sú všestranne využiteľné a nachádzajú uplatnenie ako strešné prvky, stenové konštrukcie alebo ako priehradové pásy. Ich dizajn umožňuje efektívne prenášanie zaťažení a zabezpečuje stabilitu celej strešnej roviny.
- Profily v tvare Z: Tieto profily sú obzvlášť vhodné pre strešné aplikácie. Ich tvar umožňuje jednoduché napojenie a vytvorenie súvislej strešnej plochy.
- Profily v tvare C: Profily v tvare C sú flexibilné a môžu byť použité ako pre steny, tak aj pre strechy. Ich univerzálnosť ich robí vhodnými pre rôzne konštrukčné úlohy.
Pre návrh strešných a stenových tenkostenných profilov, ktoré vyrába spoločnosť Ruukki, je k dispozícii špecializovaný softvér PurCalc. Tento nástroj umožňuje užívateľom jednoducho navrhovať a optimalizovať konštrukcie na základe zadaných parametrov.
Konštrukčné Riešenia a Zaťaženia
Tenkostenné profily sú navrhované ako priebežné nosníky, čo znamená, že môžu prechádzať cez viacero podporných bodov. Pre celú konštrukciu je obvykle preferované použitie jedného typu profilu, pričom sa môže meniť jeho hrúbka v závislosti od konkrétneho zaťaženia v danom mieste.
Základné zaťaženia, ako sú rovnomerné zaťaženie snehom a vetrom, je možné zadať pomocou niekoľkých jednoduchých parametrov. Softvérové nástroje však umožňujú aj zadávanie zložitejších typov zaťažení, ako sú napríklad zaťaženia snehovými závejmi alebo dynamické zaťaženia. Lokalita stavby hrá kľúčovú úlohu pri určovaní klimatických zaťažení od snehu a vetra, ktoré sú potom zohľadnené pri návrhu.
Okrem klimatických vplyvov je nevyhnutné zohľadniť aj stále zaťaženia. Tieto zahŕňajú hmotnosť samotných strešných vrstiev (strešná krytina, izolácia, parozábrana, hydroizolácia), podhľadu, prípadných technologických zariadení umiestnených na streche a iných permanentných prvkov.
Výhody Používania Oceľových Tenkostenných Profilov
Používanie tenkostenných oceľových profilov prináša rad významných výhod, ktoré ich robia atraktívnou voľbou pre modernú výstavbu.
Nízka Hmotnosť a Vysoká Pevnosť
Jednou z hlavných predností je ich nízka hmotnosť v porovnaní s tradičnými stavebnými materiálmi, ako je oceľ z valcovaných profilov alebo drevo. Napriek svojej nízkej hmotnosti však oceľové tenkostenné profily disponujú vysokou pevnosťou. Táto kombinácia umožňuje dosiahnuť vyššiu efektivitu konštrukcie, znížiť zaťaženie základov a celkovo zjednodušiť manipuláciu s materiálom na stavenisku.
Efektívna Logistika a Rýchla Montáž
Nízka hmotnosť a často aj modulárny charakter tenkostenných oceľových konštrukcií prispievajú k efektívnej logistike. Materiál sa ľahšie prepravuje a skladuje. Samotná montáž je vďaka presnosti výroby a premyslenému systému spojov výrazne rýchlejšia v porovnaní s inými konštrukčnými systémami. Tento aspekt výrazne skracuje celkový čas výstavby a znižuje náklady na prácu.
Odolnosť voči Korózii a Trvanlivosť
Oceľové profily sú často povrchovo upravené, napríklad galvanickým zinkovaním alebo špeciálnymi náterovými hmotami, čo im zabezpečuje dobrú odolnosť voči korózii. Táto vlastnosť predlžuje životnosť konštrukcie a umožňuje jej použitie aj v náročných environmentálnych podmienkach, kde by iné materiály mohli podliehať degradácii.
Celková Recyklovateľnosť
Oceľ je plne recyklovateľný materiál. Po skončení životnosti konštrukcie je možné oceľové prvky opätovne využiť, čo prispieva k udržateľnosti a znižuje environmentálny dopad stavebnej činnosti. Tento aspekt je v dnešnej dobe čoraz dôležitejší pri výbere stavebných materiálov.
Konkrétne Aplikácie a Systémy
Oceľové strešné väzníky a tenkostenné profily nachádzajú uplatnenie v širokej škále projektov.

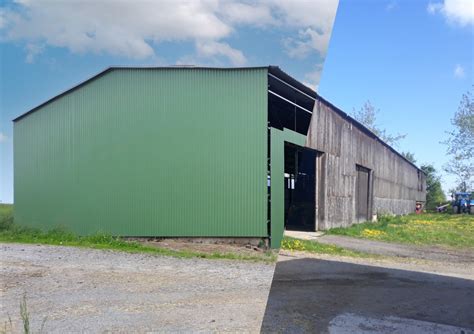

Strešné Väzníky BORGA
Strešné väzníky BORGA sú výsledkom dlhoročných skúseností s návrhom a výrobou. Tieto väzníky sa úspešne používajú na novostavbách aj pri rekonštrukciách. Ich uplatnenie je bežné najmä pri priemyselných, skladovacích a poľnohospodárskych objektoch, ale aj na stavbách občianskej vybavenosti. Výroba na moderných linkách zaručuje vysokú kvalitu, vhodnosť použitých náterových hmôt a dokonalú presnosť jednotlivých prvkov.
Nosné Trapézy
Nosné trapézy predstavujú cenovo výhodné riešenie pre strechy, ktoré umožňuje dosahovať veľké rozpätia. Tým sa znižuje potreba dodatočných sekundárnych oceľových konštrukcií, čo ďalej šetrí náklady a zjednodušuje montáž.
Sendvičové Panely
Pre strešné konštrukcie ponúka Ruukki aj sendvičové panely s jadrom z minerálnej vlny alebo PIR peny. Tieto panely sú dostupné v širokej škále hrúbok, čo umožňuje splniť rôzne tepelné požiadavky a zabezpečiť optimálnu tepelnú izoláciu budovy.
Veľkorozponové Haly
Hlavnou prednosťou priehradových oceľových konštrukcií je ich využitie pri veľkorozponových halách. Sem patria napríklad telocvične, tenisové alebo iné športové haly. Tieto konštrukcie sa dajú úspešne kombinovať aj s murovanými prvkami, čím sa dosahuje architektonická a funkčná flexibilita.
Kovovýroba - Zamestnávanie väznených osôb
Proces Návrhu a Realizácie
Proces návrhu strešnej konštrukcie pomocou oceľových väzníkov je systematický a zahŕňa niekoľko kľúčových krokov.
Softvérové Nástroje a Modelovanie
Nosná konštrukcia krovu sa navrhuje v profesionálnom softvéri, ako je napríklad Truss4 od spoločnosti FINE, ktorý je špecializovaný na návrh, optimalizáciu a posúdenie drevených priehradových konštrukcií. Tento softvér umožňuje aj priame zadanie do výroby. Pre oceľové konštrukcie sa používajú obdobné pokročilé softvérové nástroje.
Po vytvorení základného modelu spodnej stavby sa modeluje strešná rovina. Na základe pôdorysu strechy, rezu objektu a požadovaného typu strechy sa vytvorí sklon strešných rovín. Počas modelovania strešnej roviny sa zohľadňujú aj rôzne detaily krovu.
Väčšina väzníkových krovov nevyžaduje vnútorné nosné steny, čo poskytuje maximálnu voľnosť pri dispozičnom riešení vnútorných priestorov. Projektant odborne navrhne a postupne určí presnú polohu každého jedného väzníka tak, aby bola zabezpečená optimálna nosnosť a stabilita.
Zaťaženia a Klimatické Podmienky
Po namodelovaní väzníkového krovu sa pridávajú zaťaženia, ktoré na väzníky pôsobia. Tieto zahŕňajú stále zaťaženia od vrstiev strešnej roviny a podhľadu, ako aj premenlivé klimatické zaťaženia od snehu a vetra, ktoré sú určené lokalitou stavby.
Štruktúra Priehradových Konštrukcií
Priehradová konštrukcia sa zvyčajne skladá zo stĺpov a priestorových zváraných väzníkov.
Stĺpy a Väzníky
Stĺpy sa najčastejšie zvárajú z valcovaných oceľových profilov, ako sú IPE a HEA. Samotný väzník sa skladá z hornej a dolnej pásnice, zvislíc a diagonál. Najčastejšie sa navrhujú väzníky, kde sú horná a dolná pásnica tvorené profilmi UPE alebo HEA, zatiaľ čo zvislice a diagonály sú zhotovené zo štvorhranných trubiek, známych ako "jakle". Veľkosti týchto profilov sú presne určené statikom na základe rozponu a snehového zaťaženia. Jednotlivé moduly konštrukcie sú potom prepojené trubkami rôznych veľkostí.
Spojovanie Prvkov

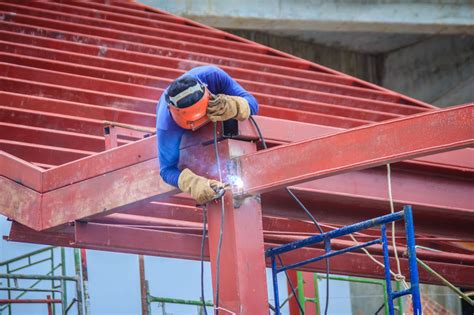

Spojenie jednotlivých prvkov konštrukcie je kľúčové pre celkovú pevnosť a stabilitu. Používajú sa rôzne techniky zvárania a skrutkovania, ktoré sú navrhnuté tak, aby odolali očakávaným zaťaženiam a zabezpečili dlhodobú funkčnosť konštrukcie.
Dodatočné Informácie a Možnosti
K dispozícii sú aj ďalšie informácie a možnosti, ktoré môžu byť pre potenciálnych klientov užitočné.
Fotogaléria a Realizované Projekty
Na webových stránkach spoločností ako Ruukki alebo BORGA je často možné nájsť rozsiahlu fotogalériu s mnohými dokončenými projektmi. Tieto galérie poskytujú reálne ukážky použitia oceľových konštrukcií, vrátane novostavieb, zateplení a detailov jednotlivých materiálov. Medzi zaujímavosti môžu patriť aj netradičné projekty, ako napríklad priehradová konštrukcia postavená na existujúci železobetónový skelet bývalej veže.
Konzultácie a Poradenstvo
Ak plánujete výstavbu a nie ste si istí, či sú oceľové priehradové konštrukcie tou správnou voľbou pre váš projekt, neváhajte kontaktovať odborníkov. Tí vám radi poskytnú všetky potrebné informácie a poradia s výberom najvhodnejšieho riešenia.
Projekt A-Z
Niektoré spoločnosti ponúkajú aj sekcie ako "Projekt A-Z", kde sa môžete dozvedieť všetko o procese stavebného povolenia, vizualizácii projektu a ďalších dôležitých krokoch spojených s realizáciou stavby.
Porovnanie s Inými Konštrukčnými Systémami
Pri výbere strešnej konštrukcie je dôležité zvážiť aj porovnanie oceľových väzníkov s inými dostupnými systémami.
Drevené Väzníky
Drevené väzníky sú tradičným riešením, ktoré má svoje výhody z hľadiska ekológie a estetiky. Avšak pri veľkých rozponoch a náročných zaťaženiach môžu byť oceľové konštrukcie efektívnejšie a cenovo výhodnejšie. Drevo je tiež náchylnejšie na vlhkosť, požiar a biologickú degradáciu, čo si vyžaduje špecifickú ochranu.
Betónové Konštrukcie
Železobetónové konštrukcie sú mimoriadne pevné a odolné, ale zároveň veľmi ťažké a náročné na realizáciu. Oceľové konštrukcie v tomto ohľade ponúkajú výrazne rýchlejšiu montáž a menšie zaťaženie základov.
Oceľové Nosníky z Valcovaných Profilov
Hrúbka profilov (napr. HEA, IPE) pri konštrukciách z valcovaných profilov je zvyčajne väčšia ako pri tenkostenných profiloch. Hoci sú tieto konštrukcie robustné, tenkostenné profily môžu pri správnom návrhu dosiahnuť porovnateľnú únosnosť s nižšou hmotnosťou a často aj nižšou cenou.
Technické Aspekty a Obmedzenia
Pri návrhu a použití oceľových strešných väzníkov je dôležité zohľadniť aj niektoré technické aspekty a potenciálne obmedzenia.
Požiarna Odolnosť
Jedným z potenciálnych obmedzení oceľových konštrukcií môže byť ich nižšia požiarna odolnosť v porovnaní s betónom. Ocel stráca svoju pevnosť pri vysokých teplotách pomerne rýchlo. Preto je v niektorých prípravkoch nevyhnutné zabezpečiť dodatočnú protipožiarnu ochranu, napríklad pomocou špeciálnych náterov alebo obkladov. Tento aspekt je však vždy detailne posudzovaný v rámci projektu a normatívnych požiadaviek.
Akustika
V závislosti od použitých materiálov a konštrukčného riešenia sa môže líšiť aj akustická izolácia oceľových striech. V prípade potreby je možné túto vlastnosť zlepšiť použitím vhodných izolačných materiálov a techník.
Spojovanie a Detaily
Presnosť výroby a kvalita spojov sú kritické pre celkovú integritu konštrukcie. Moderné výrobné technológie a prísne kontrolné procesy minimalizujú riziko problémov v tejto oblasti.
Budúcnosť Oceľových Strešných Konštrukcií
S neustálym vývojom technológií a materiálov sa očakáva, že oceľové strešné väzníky a tenkostenné profily budú hrať stále dôležitejšiu úlohu v stavebníctve. Ich kombinácia pevnosti, nízkej hmotnosti, rýchlej montáže a recyklovateľnosti ich predurčuje na použitie v širokej škále moderných a udržateľných stavebných projektov. S pokrokom v oblasti softvérového inžinierstva a výrobných technológií sa bude ďalej zvyšovať efektivita a presnosť návrhu a realizácie týchto konštrukcií.
