Správa a využívanie externých referencií vo výkresoch DWG

Externé referencie predstavujú kľúčový nástroj pri práci s komplexnými projektmi v prostredí DWG, umožňujúc efektívne využívanie a správu viacerých podkladových výkresov. Ich primárnou funkciou je integrácia rôznych dátových zdrojov do jedného spoločného pracovného prostredia, čím sa zefektívňuje spolupráca a zabezpečuje konzistentnosť informácií v rámci celého projektu.

Ilustrácia práce s externými referenciami v CAD softvére

Princípy fungovania externých referencií

Hlavnou myšlienkou externých referencií je možnosť pripojiť jeden výkres (referenčný súbor) do druhého (cieľový výkres) bez toho, aby sa jeho obsah priamo vkladal a stal sa súčasťou cieľového súboru. Toto umožňuje pracovať s viacerými podkladmi súčasne, pričom každý podklad si zachováva svoju vlastnú integritu a aktualizácie v referenčnom súbore sa automaticky prejavia aj v cieľovom výkrese po jeho opätovnom načítaní. Typickým príkladom je práca viacerých užívateľov na jednom projekte pozostávajúcom z viacerých výkresov s rôznym obsahom - výkres situácie, do ktorého sú postupne vkladané navrhované prvky, ale aj dopĺňanie údajov o jestvujúcom stave (dodatočné geodetické merania výškopisu, zakreslenia trás vedení, ochranných pásiem a podobne).

Pripojovanie externých referencií: Prípadová štúdia potoku Radošinka

Používanie externých referencií si podrobnejšie vysvetlíme na príklade výkresu situácie potoku Radošinka, kde jednotky sú v metroch a výkres je vypracovaný v súradnicovom systéme S-JTSK.

Krok 1: Pripojenie výkresu vedenia elektrickej energie

Najprv bude pripojený výkres vedenia elektrickej energie. Tento výkres je rovnako ako výkres situácie potoku Radošinka vypracovaný v metroch a v S-JTSK. Keďže jednotky v oboch výkresoch sú identické (metre), nie je nutné riešiť zmenu mierky - mierka v osiach x,y,z teda zostane nastavená na hodnotu „1“. Výkresy situácie aj vedenia elektrickej energie sú oba vypracované v S-JTSK a v metroch, takže oba majú zhodný počiatok súradnicového systému - bod so súradnicou [0,0,0]. Preto tento bod môžeme použiť ako vkladací bod. Softvér teda externú referenciu - výkres vedenia elektrickej energie vloží do cieľového výkresu na bod so súradnicou [0,0,0] tak, že základný vkladací bod externej referencie (štandardne nastavený na bod so súradnicou [0,0,0]) vloží na súradnicu [0,0,0] cieľového výkresu.

Pohľad na výkres situácie s pripojenou externou referenciou vedenia elektrickej energie

Krok 2: Pripojenie ďalších podkladov pre čerpaciu stanicu

Následne sa do výkresu situácie čerpacej stanice pripoja ďalšie dva výkresy:

  1. Dodatočné geodetické zameranie polohopisu a výškopisu terénu: Tento výkres je taktiež vypracovaný v metroch a v S-JTSK.
  2. Výkres pôdorysu čerpacej stanice: Tento výkres je vypracovaný v milimetroch.

Pri práci je nutné pre každý výkres správne nastaviť jednotky výkresu pri vkladaní obsahu, čo zabezpečí prepočet rozmerov medzi výkresmi vypracovanými v rôznych jednotkách. V prípade kombinovania výkresov vypracovaných v rôznych jednotkách softvér automaticky rozmery prepočíta.

Metódy pripájania externých referencií

Pripájanie externých referencií rieši príkaz „ATTACH“, resp. pripojenie je možné vykonať cez paletu externých referencií, ktorú otvoríme v paneli „Palletes“ v table „View“, resp. v paneli „Reference“ v table „Insert“ alebo príkazom „XREF“.

Existujú rôzne typy pripájacích ciest, ktoré ovplyvňujú, ako softvér vyhľadáva referenčné súbory:

  • Relatívna prístupová cesta: Pri výbere prístupovej cesty je najvhodnejšie zvoliť relatívnu prístupovú cestu (Obrázok 18 - 5), nakoľko je v prípade presúvania celého priečinku s výkresom aj externou referenciou možné referenciu ihneď zobraziť bez nutnosti jej opätovného vyhľadania a pripojenia. Program preberá čiastočnú hierarchiu priečinkov zadanú ako cestu (napr. ..\Publikacie\Skripta_CAD\xref\2cerpacka_elektro.dwg bude začínať vyhľadávanie o priečinok vyššie ako je domovský adresár výkresu a následne dodrží zadefinovanú štruktúru adresárov).
  • Plná cesta (Full path): Zapísaná ako celá cesta k súboru externej referencie, napr. C:\Projekty\Radošinka\Podklady\elektro.dwg. Táto metóda je menej flexibilná, pretože ak sa projekt presunie na iné miesto alebo sa zmení štruktúra priečinkov, referencia sa stratí.

Ako správne vytvoriť XREF v Auto CAD

Nastavenia a správa externých referencií

Po pripojení externej referencie sa táto zobrazí vo výkrese. Existujú rôzne nastavenia, ktoré ovplyvňujú jej zobrazenie a správu:

  • Miera zoslabenia farieb: Mieru zoslabenia farieb vyjadrenú v percentách od 0 do 90 (implicitné nastavenie je 50) určuje premenná „XDWGFADECTL“, ktorú možno spustiť cez príkazový riadok a zadať jej novú hodnotu alebo nastaviť zoslabenie farieb pomocou posuvníka.
  • Odpojenie (Detach): Odpojí externú referenciu a odstráni ju z výkresu, takže nie je možné ju opätovne načítať cez správu referencií.
  • Viazať (Bind): Obsah externej referencie prejde do cieľového výkresu a externá referencia sa následne odpojí. Akékoľvek zmeny vo výkrese externej referencie sa už do cieľového výkresu od tohto momentu nezobrazia.
    • Viazanie typu „Bind“ zabezpečí, že bloky vo výkrese externej referencie budú premenované vo formáte „nazovsuboruexternejreferencie“$n$“nazovbloku“.
    • Viazanie typu „Insert“ zabezpečí, že bloky vo výkrese externej referencie budú mať rovnaký názov ako vo výkrese externej referencie.
  • Načítanie referencií: Zmeny vo výkrese externej referencie sa prejavia po uložení výkresu externej referencie a jej opätovnom načítaní v cieľovom výkrese bez nutnosti odstránenia a opätovného pridania zmeneného výkresu externej referencie.

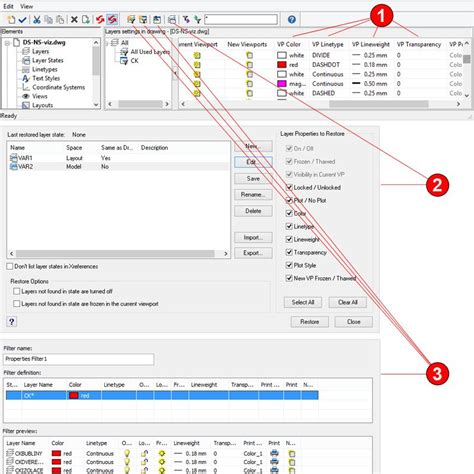

Paleta externých referencií v CAD softvére

Pripojením externých referencií sa v cieľovom výkrese načítajú aj hladiny externých referencií vo formáte „názov súboru externej referencie|názov hladiny v externej referencii“. V prípade, že sa vo výkrese externej referencie nachádza hladina s rovnakým názvom ako vo výkrese cieľovom alebo v inom výkrese pripojenom ako externá referencia, použitá bude zvlášť hladina pre každý súbor.

Nastavenie základného vkladacieho bodu

Ako základný vkladací bod každého výkresu je štandardne nastavený počiatok aktuálneho súradnicového systému výkresu - bod so súradnicou [0,0,0]. Na zmenu základného bodu výkresu použijeme príkaz „BASE“ a jeho novú polohu vyberieme kurzorom alebo zadaním numerickej hodnoty súradníc.

Praktické využitie nastavenia základného bodu bude vysvetlené na príklade mosta cez kanál „C“. Najprv sa do výkresu cesty a spevnenej plochy vloží externá referencia situácie pre získanie prehľadu priestorových vzťahov o mieste, kde cesta križuje kanál „C“ - oba výkresy vypracované v S-JTSK majú základný bod v súradnici [0,0]. Výkres situácie bude pripojený ako externá referencia typu „Overlay“. Následne sa k výkresu cesty pripojí externá referencia mosta, ktorý je vyhotovený v milimetroch (základný bod je v súradnici [0,0]) a vloží sa na predpripravený bod (Obrázok 31). Pri výbere typu externej referencie sa zvolí voľba „Attachment“ - vďaka tomuto nastaveniu sa pri pripojení výkresu cesty k výkresu situácie pripojí aj výkres mosta automaticky k výkresu situácie ako samostatná externá referencia.

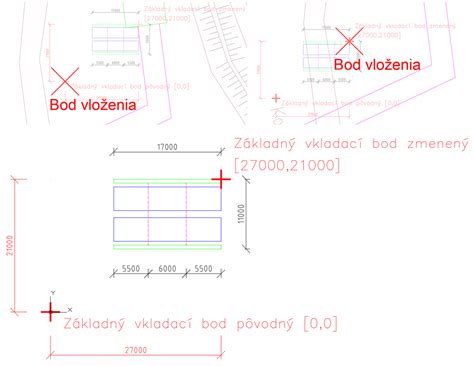

Ilustrácia zmeny základného vkladacieho bodu pomocou príkazu BASE

V prípade, že je nutné zmeniť základný vkladací bod vo výkrese mosta, spustí sa príkaz „BASE“ a nový základný vkladací bod sa vyberie kurzorom alebo zadaním jeho súradnice. Správne nastavené jednotky výkresov zabezpečia konverziu, resp. prepočet rozmerov. Umiestnenie externej referencie na bod vybraný na obrazovke je tiež možnou voľbou pri definovaní vkladacieho bodu.

Externé referencie tak predstavujú mocný nástroj na efektívne riadenie projektovej dokumentácie, podporujú spoluprácu a zabezpečujú vysokú mieru organizácie a prehľadnosti v komplexných technických výkresoch.
