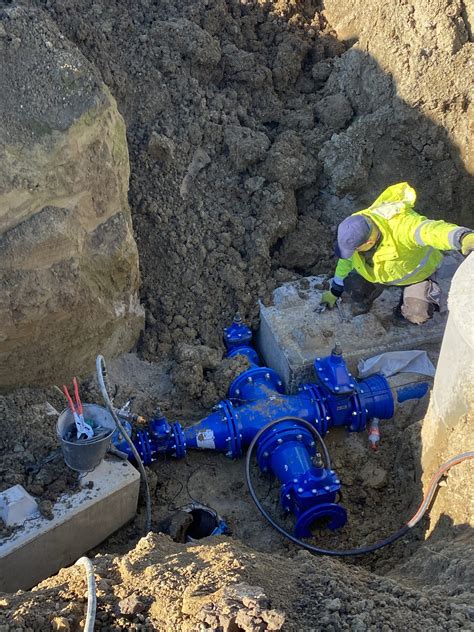

Zabezpečenie prístupu k pitnej vode je pre každú nehnuteľnosť kľúčové. Vodovodná prípojka predstavuje nevyhnutný stavebný prvok, ktorý spája váš dom s verejnou vodovodnou sieťou. V tomto procese zohráva vodomerná šachta nenahraditeľnú úlohu. Slúži ako ochranný priestor pre vodomer a súvisiace armatúry, zabezpečuje spoľahlivé meranie spotreby vody a zároveň chráni citlivé komponenty pred vonkajšími vplyvmi. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie vodomerných šácht, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.
Funkcia a účel vodomernej šachty
Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr. Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu.
Vodomerná šachta je nevyhnutným prvkom infraštruktúry zásobovania vodou, ktorý zohráva kľúčovú úlohu pri meraní a ochrane vodných zdrojov. Pomocou tohto zariadenia je možné monitorovať spotrebu vody na rôznych miestach vodovodnej siete a zisťovať prípadné úniky alebo netesnosti. Tým sa minimalizujú straty vody, ktoré by mohli mať negatívny vplyv na životné prostredie a rozpočty vodárenských spoločností.
Materiály vodomerných šácht: Plast vs. Betón
Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Každý z nich má svoje špecifické vlastnosti, výhody a nevýhody.
Plastové vodomerné šachty
Plastové vodomerné šachty sú vyrábané technológiou rotačného odlievania plastov z prvotriedneho polyetylénu. Vyznačujú sa nízkou hmotnosťou, jednoduchou manipuláciou a odolnosťou voči korózii. Sú často dodávané ako monolitické kusy, čo zaručuje ich vodotesnosť.
Výhody plastových šácht:
- Nízka hmotnosť a jednoduchá preprava a montáž.
- Odolnosť voči chemikáliám a korózii.
- Vodotesnosť vďaka bezšvovej konštrukcii (pri monolitických typoch).
- Možnosť inštalácie v rôznych typoch pôdnych podmienok.
- Štandardne vybavené nášľapmi a prestupmi pre potrubie.
- Niektoré modely sú samonosné a určené iba na obsyp zeminou.
Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznych (do chodníkov alebo na spevnených miestach v triede zaťaženia A15) tak aj v prejazdnom režime (chodníky, zóny pre chodcov a porovnateľné plochy, parkoviská pre osobné autá), avšak pri dodržaní podmienok triedy zaťaženia B125 rovnomerným obetónovaním šachty. Konštrukcia plastovej vodomernej šachty zaisťuje kvalitnú ochranu a dobrú prístupnosť vodomeru po celý rok. Vodomerná šachta je štandardne dodávaná so samosvornými vodotesnými mechanickými prestupmi DN 32 pre privedenie prípojky k vodomeru.
Nevýhody plastových šácht:
- Môžu byť menej odolné voči mechanickému poškodeniu pri extrémnych zaťaženiach v porovnaní s betónovými šachtami.
- V prípade prejazdnej inštalácie je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám.
Betónové vodomerné šachty
Betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Sú vyrábané z kvalitného betónu, často vystuženého oceľou, a sú navrhnuté tak, aby odolali tlaku zeminy, pojazdnému zaťaženiu a prípadnému výskytu spodnej vody.
Výhody betónových šácht:
- Vysoká pevnosť a stabilita, odolnosť voči tlaku zeminy a pojazdnému zaťaženiu.
- Dlhá životnosť a odolnosť voči poveternostným vplyvom.
- Vhodné pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami.
- Možnosť dodávky ako kompletný blok alebo z jednotlivých prefabrikovaných dielcov.
- Vnútorné vybavenie stúpačkami a priechodkami pre potrubie.
Betón je tradičným stavebným materiálom. Nepôsobí len svojimi fyzickými vlastnosťami, ale aj psychologicky - je to garant pevnosti a nepriepustnosti. Vodomerné šachty z betónu sú pevné, pojazdné a majú stabilitu, ktorá mu zabraňuje v pohybe pri zdvihnutí podzemnej vody. Betónové vodomerné šachty sú najrozšírenejším typom šácht pre rodinné domy či rekreačné objekty. Sú vyrobené z pevného betónového bloku.
Nevýhody betónových šácht:
- Vyššia hmotnosť, čo sťažuje prepravu a montáž, vyžaduje ťažkú techniku.
- Potenciálna nasiakavosť, ak nie sú vyrobené z vodotesného betónu alebo správne utesnené.
- Menej flexibilné v prípade potreby úpravy rozmerov po výrobe.
Betónové vodomerné šachty sú vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻².
Typy vodomerných šácht
Na trhu existuje niekoľko typov vodomerných šácht, ktoré sa líšia konštrukciou a určením:
- Vodomerná šachta SOFT: Je určená k obetónovaniu s využitím pri požiadavke na zvýšenú statickú odolnosť, napríklad pri umiestnení šachty v komunikácii.
- Vodomerná šachta HARD: Je samonosná, to znamená, že sa pri inštalácii do terénu nemusí obetónovať.
- Vodomerná šachta UNIVERSAL: Je taktiež samonosná a je určená do zložitých hydrogeologických podmienok.
Okrem týchto typov sa stretávame aj s tradičnými skladanými betónovými šachtami, ktoré sa skladajú z viacerých dielcov, a monolitickými betónovými šachtami, ktoré sú vyrobené z jedného kusu. Monolitické vodomerové šachty sú vzhľadom na ich rozmery príliš ťažké, preto na ich osadenie na požadované miesto je potrebná zdvíhacia technika - autožeriav. Ich doprava je tak isto komplikovaná a niekedy podmienky pre osadenia šachty neumožňujú prístup až na miesto osadenia. Skladané vodomerové šachty z prefabrikovaných betónových dielcov viacerých druhov sú ná náročné na výrobu, distribúciu a montáž, ku ktorej musí byť doložený podrobný manuál ako, kde a ktorý dielec na seba uložiť pre úspešné zloženie šachty.
Plastová vodomerná šachta Lukabeton je prejazdná osobným automobilom.
Rozmery vodomerných šácht
Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov.
Príklady rozmerov:
Plastové šachty:
- Štandardný vnútorný priemer DN 1000 mm, dostupné vo výškových verziách 1300 mm a 1600 mm.
- Ďalšie rozmery: 130x105 cm, 130x130 cm, 1400x1200x1800 mm, 1400x1000x1800 mm, 2380 x 2100 mm (s možnosťou úpravy výšky do 2200 mm).
Betónové šachty:
Monolitické:
- Vonkajšie rozmery 140x110x160 cm (vnútorné 120x90x150 cm), váha 1600 kg
- Vonkajšie rozmery 145x115x200 cm (vnútorné 120x90x180 cm), váha 1900 kg
- Vonkajšie rozmery 160x160x170 cm (vnútorné 144x144x150 cm), váha 2000 kg
- Vonkajšie rozmery 200x220x172 cm (vnútorné 180x200x150 cm), váha 4700 kg
- Vonkajšie rozmery 212x272x202 cm (vnútorné 185x250x180 cm), váha 4800 kg
- Vonkajšie rozmery 300x240x220 cm (vnútorné 280x220x210 cm), váha 6000 kg
Skladačky (vonkajšie rozmery / vnútorné rozmery):
- 130x100 cm / 120x90 cm
- 130x130 cm / 120x120 cm
- 172x172 cm / 160x160 cm
- 212x172 cm / 200x160 cm
- 212x212 cm / 200x200 cm
- 252x172 cm / 240x160 cm
V cene každej šachty je aj krycia doska, hrdlo a betónový poklop. Za oceľový poklop je doplatok.
Pri otázke na celkovú maximálnu výšku šachty, čiže úplne odspodu po vrchol vrchnáka a šírku, je potrebné zohľadniť konkrétny model a jeho komponenty, vrátane prípadných nadstavcov.
Montáž a inštalácia vodomernej šachty
Správna inštalácia vodomernej šachty je kľúčová pre jej dlhodobú funkčnosť a stabilitu. Postup sa mierne líši v závislosti od materiálu šachty a lokálnych podmienok.
Výkop a podklad
Výkop stavebnej jamy by mal byť väčší o cca 1 m ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní. Šachta sa ukladá na pieskové lôžko o hrúbke min. 20 cm, ktoré nesmie obsahovať kamenivo ani iné ostré predmety.
V prípade hydromorfného prostredia je potrebná na dne výkopu betónová doska o hrúbke 20 cm z betónu triedy B10, šachtu je potrebné cez oká ukotviť do betónovej dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať.
Osadenie šachty
Šachta sa inštaluje pod terén a slúži pre umiestnenie vodomeru v nemrznúcej hĺbke. Osádzame ju do výkopu stanovenej hĺbky na vodorovný podklad vytvorený armovanou betónovou doskou alebo zhutneným podsypom vhodnej štruktúry. Následne vykonáme ukotvenie plastovej šachty vhodným spôsobom, napríklad pribetónovaním. Parametre kotvy a spôsob prevedenia volíme s ohľadom na súčasné a predpokladané budúce hydrogeologické podmienky.
Odporúča sa ponechať minimálne 5 cm poklop nad terénom.
Pri inštalácii plastových šácht je dôležité dodržať odporúčania výrobcu ohľadom obsypu. Na obsyp je možné použiť triedenú zeminu zbavenú ostrých kameňov. Obsypávanie nádrže je nutné vykonávať ručne, nie strojovo, hutneným zásypom vrstveným po cca 20 cm. Ideálne vlastnou váhou.
Betónové šachty sa skladajú z viacerých prefabrikátov, ktoré sa postupne ukladajú na seba, buď na sucho alebo do maltového lôžka.
Instalace vodoměrné šachty Aquion Danwell
Prepojenie a obsyp
Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie. Po prepojení hadíc v šachte môžeme realizovať obsyp šachty. Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou.
V prípade potreby zabezpečenia prejazdnosti (napr. pri betónových šachtách), je nevyhnutné šachtu rovnomerným obetónovaním.
Vodomerná šachta je určená ako revízny priestor na osadenie jedného, prípadne dvoch vodomerov. Je riešením pre rodinné domy s vodomerom umiestneným mimo dom a pre líniové stavby vodovodov. Disponuje pochôdznym poklopom, schodíkmi a má umiestnené 2 prestupy na PE potrubie DN pripojenia (mm) 32 (1″). Je hermetická, čo znamená že je absolútne vodotesná.
Technické detaily a normy
Pri výstavbe vodovodných prípojok sa používajú vodomerové šachty, ktoré sú buď monolitickej konštrukcie s plochou krycou doskou, alebo sa skladajú z viacerých druhov stenových dielcov. Vodomerná šachta je vyrobená technológiou rotačného modulovania z polyetylénu bez zvárania. Vyrába sa v dvoch výškových verziách 1300 mm a 1600 mm. Vnútorný priemer je DN 1000 mm, šachta obsahuje vnútorné nášľapné stupne, štandardne je dodávaná s plastovým poklopom s nosnosťou 180 kg. Vodomernú šachtu je potrebné osadiť tak, aby vodovodné potrubie bolo zabudované vo výške min. cca 300 mm od dna šachty a asi 200 mm od bočnej steny vodomernej šachty.
Z pohľadu stavebného práva sa na vodovodnú prípojku vzťahuje režim tzv. líniových stavieb. Pri projektovaní vodovodnej prípojky a jej realizácii je nevyhnutné dodržiavať viaceré normy, ako napríklad STN EN 12201 pre PE potrubia alebo STN EN 1401 pre PVC rúry.
Vodomerná šachta sa používa pre osadenie vodomerov alebo iných meracích prvkov na potrubie vodovodnej prípojky pod úroveň terénu tam, kde nie je možné umiestniť vodomernú jednotku priamo do budovy. Vodomerná šachta umožňuje veľmi jednoduchý a čistý prístup k vodomerom a pripojovacím armatúram.
Dielce boli podrobené deštruktívnej skúške v ťahu pri ohybe so zaťažovaním jedným smerom.
Použitie vodomernej šachty
Vodomerná šachta slúži ako komora pre vodovodnú prípojku na ochranu vodomeru. Vodovodné šachty sa zriaďujú na pozemku odberateľa hneď za jeho hranicou (oplotením). Vodovodné šachty sa osádzajú na kamenivom zrovnaný podklad. Vodomerná šachta je kľúčovým prvkom zabezpečujúcim ochranu a jednoduchý prístup k vodomeru, najmä tam, kde nie je možné umiestniť vodomernú jednotku v budove. Betónové vodomerné šachty sú navrhnuté tak, aby odolali vonkajším vplyvom, ako je mráz, voda či tlak z okolitého terénu, a zároveň umožnili pohodlnú obsluhu a kontrolu vodomeru. Ich správna montáž zaručuje stabilitu a dlhú životnosť celej inštalácie. Vďaka svojim vlastnostiam sú vodomerné šachty ideálnym riešením pre rodinné domy, chaty i komerčné objekty.
Navrhnutá vodomerová šachta sa konštrukčne skladá iba z jedného druhu stenového betónového prefabrikovaného dielca. Dielec má obojstranné pozdĺžne vybratia na koncoch tak, že na jednom konci je jedno vybratie na 1/3 šírky dielca v strede a na druhom konci sú dve vybratia v 1/3 šírky dielca na okrajoch (ako cinkovaný stolársky spoj). Tieto vybratia sú štvorcového prierezu. Vodomerová šachta podľa predloženého návrhu konštrukčného riešenia znižuje nároky na prácnosť pri výrobe z dôvodu výroby iba jedného druhu stenového dielca, odstaňuje nároky na použitie ťažkej mechanizácie pri výrobe, skladovaní, doprave a montáži. Riešenia sa uplatní nielen pri výstavbe vodovodných prípojok z verejných vodovodných sietí, ale aj ako šachta pre stredné čerpadlá pri septikoch a žumpách pri realizácii kanalizačných prípojok.
Konštrukcia vodomernej šachty je valcového tvaru s dvojitým kónickým zúžením. Táto patentovaná konštrukcia bola vyvinutá pri úspešnom hľadaní maximálnej odolnosti proti hydrogeologickým tlakom.
Pripojenie na verejný vodovod: Postup a legislatíva
Postup pripojenia na verejný vodovod je štandardizovaný a zahŕňa niekoľko krokov:
- Prvotná žiadosť a stanoviská: Najprv kontaktujte dodávateľa vody (vlastníka alebo prevádzkovateľa verejného vodovodu) vo vašej obci a podajte žiadosť o vyjadrenie k možnosti pripojenia na vodovod.
- Projektová dokumentácia (PD): Po kladnom vyjadrení je potrebné zabezpečiť vypracovanie projektovej dokumentácie vodovodnej prípojky autorizovaným projektantom pre inžinierske stavby.
- Povolenie stavby prípojky: Podľa § 55 ods. 2 písm. c) stavebného zákona (č. 50/1976 Zb.) ohlásenie stavebnému úradu postačí pri stavbách technického vybavenia, konkrétne: prípojky stavieb a drobné stavby.
- Žiadosť o pripojenie a zmluva: Po získaní súhlasu (alebo stavebného povolenia) podáte vlastníkovi vodovodu žiadosť o zriadenie vodovodnej prípojky. Vodárenská spoločnosť uzavrie so žiadateľom písomnú zmluvu o pripojení a dodávke vody.
- Vytyčovanie sietí a výkopové práce: Pred výkopom je nutné vytýčiť všetky podzemné vedenia (elektrina, plyn, telekomunikácie). Hĺbka ryhy musí dosahovať nezámrznú úroveň (min. 1,2 m, odporúča sa 1,3-1,5 m).
- Napojenie na verejný vodovod: Túto časť môže vykonať iba pracovník vodárenskej spoločnosti alebo ňou poverená firma.
- Dokončovacie práce a kolaudácia: Po realizácii vyhotovia vodárne protokol o tlakovej skúške a montáži. Stavebník dokončí zásyp ryhy a uvedie terén do pôvodného stavu.
- Spustenie dodávky vody: Po fyzickom pripojení, osadení vodomeru a podpise zmluvy je prípojka pripravená na používanie.
Právne aspekty a normy:
- Podľa zákona č. 442/2002 Z.z. sa na vodovodnú prípojku vzťahuje režim tzv. líniových stavieb.
- Novela zákona č. 516/2021 Z.z.: Táto novela (účinná od 30.12.2021) priniesla významné zmeny, vrátane ustanovenia, že verejné vodovody môžu vlastniť len subjekty verejného práva (obce, vodárenské spoločnosti vo vlastníctve obcí a pod.).
- Zodpovednosť za opravy a údržbu: Novela zákona č. 442/2002 Z.z. uložila vlastníkom verejných vodovodov povinnosť zabezpečovať a hradiť opravy a údržbu tej časti vodovodnej prípojky, ktorá je umiestnená na verejnom priestranstve. Údržba a opravy časti prípojky na súkromnom pozemku zostávajú na zodpovednosti vlastníka prípojky.
Náklady: Výstavbu vodovodnej prípojky financuje prevažne žiadateľ (vlastník nehnuteľnosti). Mnohé vodárenské spoločnosti účtujú poplatok za zriadenie prípojky, napríklad za navŕtanie potrubia a montáž vodomeru.
Najčastejšie otázky
- Kto je vlastníkom vodovodnej prípojky? Vlastníkom je osoba, ktorá ju zriadila na vlastné náklady.
- Kto zodpovedá za údržbu a opravy? Vlastník verejného vodovodu (vodárne) zodpovedá za opravu a údržbu tej časti prípojky, ktorá je umiestnená na verejnom priestranstve.
- Je potrebné stavebné povolenie? Pre zriadenie vodovodnej prípojky pre rodinný dom obvykle stačí ohlásenie drobnej stavby na stavebnom úrade.
- Kto platí za vodomer a jeho výmenu? Vlastník vodomernej šachty.
Záver
Výber správnej vodomernej šachty je dôležitým rozhodnutím, ktoré ovplyvňuje spoľahlivosť a dlhovekosť vašej vodovodnej prípojky. Zvážte materiál, rozmery, spôsob inštalácie a prípadné špecifické požiadavky vášho správcu vodovodov. Naše vodomerné šachty akceptujú všetky vodárenské spoločnosti. Trnavská Vodárenská spoločnosť uprednostňuje ľahšie kovové poklopy, ktoré tiež dodávame.
