Jednosmerný prúd (DC) vs. Striedavý prúd (AC): Hlboký ponor do ich rozdielov a aplikácií

V neustále sa vyvíjajúcom svete elektrotechniky sú pojmy jednosmerný prúd (DC) a striedavý prúd (AC) základnými stavebnými kameňmi, ktoré poháňajú našu modernú spoločnosť. Od napájania našich domácich spotrebičov až po fungovanie zložitých priemyselných strojov, pochopenie nuancií medzi týmito dvoma typmi elektrického prúdu je nevyhnutné. Pri navrhovaní aplikácie a zvažovaní, ktorý elektromechanický spínač je možné použiť na splnenie alebo prekročenie požiadaviek na maximálne zaťaženie, by vás mohlo zaujímať uvedené napätie a elektrické menovité hodnoty pre striedavý aj jednosmerný prúd, alebo možno zistíte, že potrebujete previesť striedavý prúd na jednosmerný prúd. Pokiaľ ide o prepínače - ktoré sa používajú na vytváranie a prerušovanie elektrických spojení v obvode - prúdová kapacita medzi obvodmi striedavého a jednosmerného prúdu sa vždy líši a uvidíte, že je to znázornené v hodnotách striedavého a jednosmerného prúdu prepínača.

Pochopenie podstaty jednosmerného prúdu (DC)

Jednosmerný prúd (DC) je charakterizovaný konštantným tokom elektrónov jedným smerom. Na rozdiel od striedavého prúdu, ktorý periodicky mení svoj smer, jednosmerný prúd udržiava stabilnú polaritu, pričom elektróny prúdia z kladnej (+) do zápornej (-) elektródy. Tento stabilný tok ho robí ideálnym pre aplikácie vyžadujúce konzistentné úrovne napätia, ako sú batérie, solárne panely a elektronické komponenty.

Jednosmerný prúd sa často generuje zo zdrojov ako sú batérie, solárne články a palivové články. Tieto zdroje produkujú elektrinu, ktorá priamo napája zariadenia alebo systémy na ukladanie energie. Jednoduchosť jednosmerných obvodov znižuje straty energie počas prenosu na krátke vzdialenosti.

Charakteristiky jednosmerného prúdu:

• Konštantný smer: Jednosmerný prúd tečie v jednom smere.
• Stabilné napätie: Udržiava konzistentnú úroveň napätia.
• Aplikácie: Používa sa v zariadeniach ako smartfóny, notebooky, LED osvetlenie a elektrické vozidlá (EV).
• Obnoviteľné zdroje: Solárne panely generujú jednosmerný prúd, ktorý sa potom premieňa na striedavý prúd pre sieť.

V elektrických inštaláciách s obvodmi jednosmerného prúdu sa bežne používajú červené káble na označenie kladnej (+) polarity a čierne káble na označenie zápornej (-) polarity. Toto opatrenie je nevyhnutné, pretože zmena polarity obvodu a následne smeru toku prúdu môže viesť k rôznym poškodeniam záťaží pripojených k obvodu.

Dekódovanie striedavého prúdu (AC)

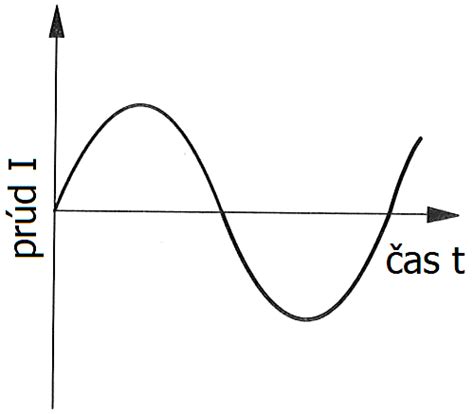

Striedavý prúd (AC) je naopak charakterizovaný periodickou zmenou smeru toku elektrónov. Toto kmitanie, bežne známe ako frekvencia, sa meria v Hertzoch (Hz) a udáva, koľkokrát za sekundu prúd zmení smer. V bežných elektrických sieťach sa táto frekvencia zvyčajne pohybuje od 50 do 60 Hz. Striedavý prúd je preferovanou voľbou pre výrobu a distribúciu energie na dlhé vzdialenosti, pretože jeho napätie je možné ľahko zvýšiť pomocou transformátorov, čím sa minimalizujú straty energie.

Striedavý prúd napája väčšinu domácich spotrebičov vrátane chladničiek, klimatizácií a televízorov. Je štandardom pre elektrické siete na celom svete vďaka svojej účinnosti pri prenose a distribúcii. Priemyselné stroje a rozsiahle systémy sú tiež závislé od striedavého prúdu.

Charakteristiky striedavého prúdu:

• Meniaci sa smer: Periodicky mení smer toku prúdu.
• Frekvencia: Meraná v Hertzoch (Hz), udáva počet cyklov za sekundu.
• Transformovateľnosť: Napätie je možné ľahko zvýšiť alebo znížiť pomocou transformátorov.
• Aplikácie: Používa sa v domácich spotrebičoch, priemyselných strojoch a elektrických sieťach.

Vtedy sa prúd pohybuje tam a späť. Všetky nástenné zásuvky využívajú striedavý prúd. Stručne povedané, striedavý prúd sa mení vo veľkosti a smere, zatiaľ čo jednosmerný prúd udržuje stabilný tok.

Kľúčové rozdiely medzi DC a AC

Hlavný rozdiel medzi jednosmerným a striedavým prúdom spočíva v smere toku elektriny. Jednosmerný prúd udržiava konštantný tok jedným smerom, zatiaľ čo striedavý prúd periodicky mení svoj smer. Tento rozdiel ovplyvňuje ich použitie a účinnosť v rôznych aplikáciách.

• Tok napätia a prúdu: DC má konštantný smer, zatiaľ čo AC mení smer.
• Technologické aplikácie: DC je ideálny pre moderné elektronické zariadenia a systémy obnoviteľných zdrojov energie. AC je štandardom pre elektrické siete a tradičné domáce spotrebiče.
• Menovité hodnoty prepínačov: Prúdová kapacita medzi obvodmi striedavého a jednosmerného prúdu sa vždy líši, čo je znázornené v hodnotách striedavého a jednosmerného prúdu prepínača. Menovité napätie prepínača (VDC) je vždy nižšie ako hodnotenie striedavého napätia (VAC) pri rovnakom prúde (Ampéry).

Keď sú AC obvody prerušené, oblúk rýchlo zhasne. Keď je však jednosmerný obvod prerušený, oblúk sa ťahá oveľa dlhšie, než zhasne.

Konverzia AC na DC: Prečo a ako

Väčšina elektronických zariadení, od smartfónov až po počítače, pracuje na jednosmerný prúd (DC). Elektrická energia dodávaná do domácností a budov je však zvyčajne striedavá (AC). Na premostenie tejto priepasti je nevyhnutná konverzia striedavého prúdu na jednosmerný prúd. Tento proces sa nazýva usmernenie.

Proces premeny striedavého prúdu na jednosmerný prúd zahŕňa niekoľko krokov:

1. Usmernenie: Pomocou diód sa striedavý prúd premieňa na pulzujúci jednosmerný prúd, ktorý tečie iba jedným smerom.
2. Vyhladenie: Kondenzátor vyhladzuje pulzujúci jednosmerný prúd tým, že ukladá a uvoľňuje energiu, čím znižuje zvlnenie napätia.
3. Regulácia: Regulátory napätia stabilizujú výstup, čím zabezpečujú, že pripojené zariadenia dostávajú konzistentnú úroveň napätia.

Ak sa pokúšate zistiť jednosmerné napätie zdroja striedavého prúdu, použite vzorec VAC/√(2) - vydeľte striedavé napätie druhou odmocninou z 2, aby ste našli jednosmerné napätie. Keďže zdroj striedavého prúdu vysiela napätie v striedavých vlnách, jednosmerné napätie bude nižšie, keď ho prevediete. Napríklad, ak má zdroj striedavého prúdu 120 V, potom by váš vzorec bol 120/√(2) = 84.85 V v jednosmernom signáli. Rovnica nám tiež umožňuje pracovať späť od poznania požiadavky na jednosmerný prúd k výpočtu potrebného striedavého prúdu. Majte na pamäti, že skutočný výstup DC bude menší ako konečný výpočet. Jednosmerné napätie, ktoré ste vypočítali, je jednoducho „teoretické napätie“ - prúdy majú úbytok napätia, keď sú pripojené k zariadeniu, takže nebude mať celú hodnotu, pre ktorú ste vypočítali.

Dôležitosť DC ističov v solárnych systémoch

V súvislosti so solárnymi systémami zohrávajú jednosmerné ističe (DC circuit breakers) kľúčovú úlohu pri zabezpečení bezpečnosti a spoľahlivosti. Fotovoltaické (PV) panely generujú jednosmerný prúd, ktorý potom invertor premieňa na striedavý prúd pre použitie v domácnostiach a napojenie do siete. Jednosmerné ističe pôsobia ako ochranná bariéra medzi jednosmernou a striedavou časťou systému.

DC ističe sú nevyhnutné pre elektrickú ochranu, pretože môžu fungovať aj vtedy, keď jednotka striedavého prúdu úplne zlyhá. Ich použitie môže viesť k nižším nárokom na údržbu, vyššej spoľahlivosti a menšej poruchovosti. Sú kľúčové pre elektrické vozidlá, LED lampy a ďalšie. Tieto jednotky vyžadujú ističe jednosmerného prúdu na zabezpečenie správneho fungovania.

Ako fungujú DC ističe:Podobne ako AC ističe, aj DC ističe pracujú s metódou tepelnej a magnetickej ochrany. V prípade tepelnej ochrany vypne istič, keď je elektrický prúd nad menovitou hodnotou. V prípade magnetickej ochrany vypne istič jednosmerného prúdu, keď je poruchový prúd prítomný vo veľkom množstve. Jednosmerné ističe majú schopnosť prerušiť poruchový prúd aj v jeho najvyššom stupni.

Pri výbere DC ističov pre solárne panely je potrebné zvážiť faktory ako:

• Počet reťazcov (strings) v izolátore: Určuje počet pólov a reťazcov, ktoré izolátor nesie.
• Veľkosť napätia v systéme: Izolátory by mali mať prevádzkové napätie rovné alebo vyššie ako napätie vyžadované systémom.
• Prúdové hodnotenie a napätie panelov reťazcov: Maximálne napätie a prúd, ktorý môže panelový reťazec preniesť, sú dôležité pri výbere izolátora.

Indukčná vs. Odporová záťaž

Ďalším kľúčovým faktorom pri výbere spínačov je určenie, či spínate odporovú alebo indukčnú záťaž. Prúd okamžite stúpa, keď je odporová záťaž zapnutá a dosahuje svoju ustálenú hodnotu bez toho, aby stúpala vyššie. Indukčná záťaž, naopak, odoberá veľké množstvo prúdu, keď je zapnutá pred dosiahnutím ustálenej hodnoty. Väčšina prepínačov v elektronike je vhodná pre striedavý alebo jednosmerný prúd, pokiaľ zostanete v špecifikáciách alebo pod nimi, pretože rýchlo „odskočia“, ale narazíte na problémy s vyšším napätím a prúdom.

Zváženie pri výbere spínačov a ich hodnotení

Pri navrhovaní aplikácie a výbere vhodného elektromechanického spínača je dôležité zohľadniť nasledujúce faktory:

• Typ prúdu (AC vs. DC): Určite, či bude spínač použitý v obvode striedavého alebo jednosmerného prúdu.
• Napätie a prúdové menovité hodnoty: Skontrolujte špecifikácie spínača pre maximálne povolené napätie a prúd. Pamätajte, že menovité hodnoty pre jednosmerný prúd sú zvyčajne nižšie ako pre striedavý prúd pri rovnakom prúde.
• Typ záťaže (odporová vs. indukčná): Indukčné záťaže môžu vyžadovať špeciálne typy spínačov kvôli ich charakteristikám zapínania a vypínania.
• Prerušenie oblúka: Jednosmerné obvody generujú dlhšie oblúky pri prerušení, čo môže ovplyvniť životnosť a spoľahlivosť spínača.

Správny výber a použitie spínačov zaisťuje bezpečnú a efektívnu prevádzku elektrických obvodov, predchádza poškodeniu zariadenia a minimalizuje riziko nehôd.
