Správny tlak v systéme ústredného kúrenia je základným predpokladom pre jeho efektívne a bezproblémové fungovanie. Nesprávne nastavený tlak, či už príliš nízky alebo príliš vysoký, môže viesť k rade problémov, od nedostatočného vykurovania až po vážne poškodenie komponentov systému a v konečnom dôsledku k nepríjemným následkom pre užívateľov. Tlaková skúška, ktorá je nevyhnutnou súčasťou inštalácie a údržby vykurovacích systémov, slúži ako kľúčový kontrolný bod na overenie tesnosti a odolnosti celého systému pred jeho uvedením do prevádzky alebo po vykonaných opravách.
Druhy tlaku vo vykurovacom systéme
Vo vykurovacích systémoch sa stretávame s dvoma základnými typmi tlaku: statickým a dynamickým.
Statický tlak
Statický tlak, známy tiež ako hydrostatický tlak, je primárne spôsobený hmotnosťou vody v systéme. Jeho hodnota závisí od výšky vodného stĺpca, a teda od počtu poschodí budovy. V najvyššom bode systému je tento tlak teoreticky nulový. Pre každý desaťmetrový výškový rozdiel sa statický tlak mení približne o jednu atmosféru (cca 101 kPa). Tento tlak je dôležitý najmä pri návrhu systémov s prirodzenou cirkuláciou, kde hrá kľúčovú úlohu pri zabezpečení pohybu chladiacej kvapaliny.
Dynamický tlak
Dynamický tlak je vytváraný predovšetkým činnosťou obehového čerpadla, ktoré zabezpečuje cirkuláciu chladiacej kvapaliny v systéme. K jeho vzniku prispieva aj konvekcia, teda pohyb kvapaliny v dôsledku teplotných rozdielov. Okrem týchto hlavných faktorov ovplyvňujú dynamickú úroveň tlaku aj regulátory vykurovania, ktoré sú inštalované na radiátoroch alebo priamo v kotolni. V systémoch s núteným obehom je dynamický tlak nevyhnutný na prekonanie hydraulického odporu potrubí a na zabezpečenie dostatočného prietoku chladiacej kvapaliny ku všetkým vykurovacím telesám.
Ako vytvoriť a pridať tlak do vykurovacieho systému
Existuje niekoľko metód, ako vytvoriť alebo zvýšiť tlak vo vykurovacom systéme, pričom tlakové skúšky patria medzi tie najdôležitejšie.
Tlakové skúšky
Tlaková skúška je technologický proces, pri ktorom sa vykurovací systém naplní chladiacou kvapalinou a dočasne sa v ňom vytvorí pretlak, ktorý presahuje bežný pracovný tlak. Cieľom tejto skúšky je overiť tesnosť a mechanickú odolnosť systému. Pri nových systémoch sa pri uvádzaní do prevádzky odporúča tlak zvýšiť 2 až 3-krát nad normálny pracovný tlak. Pri bežných kontrolách postačuje zvýšenie o 20 až 40 %.
Túto operáciu je možné vykonať dvoma hlavnými spôsobmi:
- Pripojenie k vodovodnému potrubiu: Vykurovací okruh sa pripojí k vodovodnému potrubiu a systém sa postupne plní chladiacou kvapalinou. Tlak sa reguluje pomocou tlakomeru. Táto metóda nie je vhodná, ak tlak vody vo verejnom vodovode nie je dostatočne vysoký.
- Používanie čerpadiel: Ak je v okruhu už prítomná chladiaca kvapalina, ale tlak nie je dostatočný, používajú sa špeciálne tlakové čerpadlá (ručné alebo elektrické). Kvapalina sa naleje do nádrže čerpadla a tlak sa postupne zvyšuje na požadovanú úroveň.
Kontrola tesnosti a netesností vykurovacieho potrubia
Hlavným účelom tlakovej skúšky je identifikovať chybné prvky vykurovacieho systému v extrémnych prevádzkových podmienkach, čím sa predchádza nehodám počas následnej prevádzky. Po tlakovej skúške nasleduje dôkladná kontrola všetkých prvkov na tesnosť. Skúška tesnosti sa vykonáva sledovaním poklesu tlaku počas určitého časového obdobia po ukončení tlakovej skúšky. Táto operácia sa zvyčajne skladá z dvoch fáz:
- Studená kontrola: Okruh sa naplní studenou vodou. Počas prvých 30 minút by tlak nemal klesnúť o viac ako 0,06 MPa. Počas nasledujúcich 120 minút by pokles tlaku nemal presiahnuť 0,02 MPa.
- Horúca kontrola: Rovnaký postup sa vykonáva s horúcou vodou. Na základe výsledkov poklesu tlaku sa vyvodí záver o celkovej tesnosti vykurovacieho systému.
Ak je test úspešný, tlak v potrubí sa zníži na prevádzkové hodnoty odstránením prebytočného chladiva.
Výpočet tlaku vo vykurovacom systéme
Správny výpočet tlaku vo vykurovacom systéme je nevyhnutný z dvoch hlavných dôvodov: zabezpečenie cirkulácie chladiacej kvapaliny a zabránenie pretlaku v jednotlivých prvkoch okruhu. Maximálny povolený pracovný tlak je zvyčajne uvedený na samotných komponentoch alebo v ich technických listoch. Napríklad pre polypropylénové rúry sa pohybuje okolo 4-6 atmosfér, pre liatinové radiátory často okolo 5 atmosfér. Vypočítaný tlak nesmie prekročiť povolený tlak najslabšieho článku vo vykurovacom okruhu.
Pre zabezpečenie pohybu chladiacej kvapaliny je potrebné vytvoriť dynamický tlak, ktorý prekračuje statický tlak:
- V systémoch s prirodzenou cirkuláciou dynamický tlak len mierne prekračuje statickú úroveň.
- V systémoch s núteným obehom by mal byť dynamický tlak výrazne vyšší ako statický, aby sa dosiahla maximálna účinnosť.
Vzorec na určenie hydrostatického tlaku je p = ρgh, kde ρ je hustota kvapaliny, g je gravitačné zrýchlenie a h je výška vodného stĺpca. Zjednodušene pre vodu platí p ≈ 10000 * h (kde h je v metroch a p v Pascaloch), alebo p ≈ 0,1 * h (kde h je v metroch a p v baroch).
Prevádzkový tlak je definovaný ako súčet statického tlaku v danej výške okruhu a dynamického tlaku vytvoreného čerpadlom alebo konvekčným procesom. Maximálny vplyv tlaku je zaznamenaný v najnižšom bode systému, zatiaľ čo v najvyššom bode je minimálny.
Údržba a riešenie problémov s tlakom
Po inštalácii a spustení vykurovacieho systému je pravidelná údržba kľúčová pre jeho dlhodobú funkčnosť. Zmeny tlaku môžu signalizovať rôzne problémy:
Pokles tlaku
V systémoch s núteným obehom môže byť pokles tlaku spôsobený nasledujúcimi faktormi:
- Netesnosti v okruhu.
- Problémy s obehovým čerpadlom (porucha, znečistenie, slabé napájanie).
- Poškodenie membrány expanznej nádoby.
- Porucha bezpečnostného ventilu.
V systémoch s prirodzenou cirkuláciou pokles tlaku predstavuje normálny proces, pretože prirodzená cirkulácia umožňuje samoreguláciu tlaku chladiacej kvapaliny v závislosti od teplotných rozdielov.
Zvýšenie tlaku
Faktory, ktoré môžu viesť k zvýšeniu tlaku v systéme, zahŕňajú:
- Príliš vysoká teplota chladiacej kvapaliny.
- Malý prierez potrubia.
- Znečistenie filtrov alebo chladiacej kvapaliny.
- Tvorba vzduchových zámkov.
- Nesprávny režim prevádzky čerpadla.
Pri vysokom tlaku v systéme je dôležité skontrolovať funkčnosť expanznej nádoby a bezpečnostného ventilu.

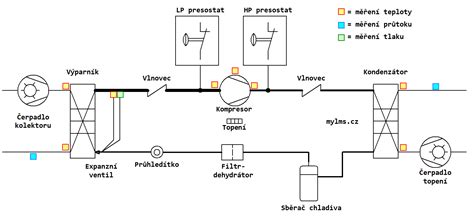

Hydraulický výpočet a montáž potrubí
Hydraulický výpočet sa vykonáva vo fáze návrhu a je základom pre správne fungovanie systému. Aj keď sú vzorce pre hydrauliku zložité, ich hlavné dôsledky na pokles tlaku zahŕňajú:
- Materiál potrubia: Hrubšie materiály, ako napríklad azbestocement alebo oceľové potrubia, môžu po dlhodobom používaní spomaliť prietok kvapaliny.
- Zmeny priemeru a konfigurácia potrubia: Prechody z väčšieho priemeru na menší, ako aj ostré zákruty, zvyšujú hydraulický odpor potrubia.
- Vnútorná štruktúra radiátorov a ich prierez: Tieto faktory tiež ovplyvňujú prietok.
- Uzatváracie a regulačné ventily: Ich umiestnenie a typ môžu ovplyvniť tlakové straty.
Pri hydraulických výpočtoch sa určuje aj optimálna rýchlosť pohybu vody, ktorá sa pohybuje v rozmedzí 0,3 - 0,7 m/s. Nižšie hodnoty môžu viesť k tvorbe vzduchových uzáverov, zatiaľ čo vyššie hodnoty môžu spôsobiť hluk a zvýšené opotrebenie potrubia.
Vplyv teploty chladiacej kvapaliny
Pri zahrievaní voda zväčšuje svoj objem, čo vedie k zvýšeniu tlaku v systéme. Napríklad pri teplote 20 °C môže tlak stúpnuť o 0,1 MPa, zatiaľ čo pri 70 °C o 0,2 MPa. Zmena teploty chladiacej kvapaliny sa teda dá využiť aj na reguláciu tlaku.
Obehové čerpadlá a ich úloha
Úlohou obehového čerpadla je vytvoriť tlakový rozdiel potrebný pre pohyb chladiacej kvapaliny. V nízkopodlažných budovách často postačuje jedno čerpadlo. V priestorovo rozsiahlejších budovách s veľkým výškovým rozdielom sa však tlakové rozdiely stávajú akútnejšími a na ich vyrovnanie sa používajú špecializované posilňovacie čerpadlá.
Expanzná nádrž pre reguláciu tlaku
Expanzná nádrž je nevyhnutnou súčasťou každého vykurovacieho systému. Keďže voda je takmer nestlačiteľná, počas tlakových rázov a vodných rázov môže dôjsť k poškodeniu potrubí, radiátorov a iných komponentov. Expanzná nádrž kompenzuje tieto zmeny objemu.
- Otvorené systémy: V systémoch s prirodzenou cirkuláciou sa používajú otvorené expanzné nádrže, ktoré komunikujú s atmosférou a sú inštalované v najvyššom bode okruhu. Pri zvýšení tlaku vody v systéme stúpa jej hladina v nádrži. Tieto systémy sú náchylnejšie na koróziu a odparovanie kvapaliny.
- Uzavreté systémy: V systémoch s núteným obehom sa používajú uzavreté expanzné nádrže s elastickou gumovou membránou. Na jednej strane nádoby je stlačený vzduch a na druhej chladiaca kvapalina. Zmeny objemu chladiacej kvapaliny spôsobujú stlačenie alebo uvoľnenie vzduchu, čím sa stabilizuje tlak v systéme.
Regulátory a ventily
V malých budovách postačuje na kompenzáciu tlakových rozdielov expanzná nádoba. Vo väčších budovách s komplexnejšou konfiguráciou vykurovacieho systému je však potrebné použiť špeciálne regulátory tlaku. Tieto zariadenia pomocou citlivej membrány alebo piestu merajú tlak a pomocou silového prvku (závažia alebo pružiny) ho regulujú. Existujú tri hlavné typy regulátorov:
- „Po sebe“ (redukčné ventily): Znižujú tlak na nastavenú úroveň v úseku za nimi.
- „Pre seba“ (obtokové ventily): Nastavujú tlak pred sebou a prebytočnú chladiacu kvapalinu obchádzajú do spätného potrubia.
- Diferenciálne regulátory: Udržiavajú daný rozdiel tlaku medzi dvoma sekciami pomocou dvojcestného ventilu.
Resetovanie indikátorov a meranie pomocou manometrov
V prípade potreby je možné tlak v systéme manuálne znížiť odstránením prebytočného objemu chladiacej kvapaliny z vypúšťacieho ventilu alebo úpravou tlaku v expanznej nádrži. Bezpečnostný poistný ventil slúži na rýchle uvoľnenie tlaku v núdzových situáciách.
Tlakomery sú nástroje s okrúhlou stupnicou a ukazovateľom, ktoré zobrazujú aktuálny tlak v systéme. Inštalujú sa v kritických bodoch okruhu, ako sú kotol, rozvodné potrubia, čerpadlá a bezpečnostné skupiny. Pri výbere tlakomeru je dôležité zohľadniť jeho merací rozsah, aby boli údaje presné a zariadenie nebolo poškodené.
Tlaková skúška pri inštalácii podlahového vykurovania
Tlaková skúška je mimoriadne dôležitým kontrolným bodom pri inštalácii podlahového vykurovania. Potvrdzuje tesnosť stovák metrov rúrok ešte pred ich zakrytím poterom. Po dokončení montáže rozvodov a pripojení k rozdeľovaču sa systém naplní vodou (alebo vzduchom) a natlakuje sa na hodnotu, ktorá výrazne prevyšuje bežný prevádzkový tlak. Testovací tlak sa zvyčajne pohybuje od 4 do 6 barov, pričom bežná prevádzka je okolo 1,5 baru. Skúška trvá minimálne 24 hodín, aby sa vylúčili aj najmenšie netesnosti. Počas skúšky sa sleduje pokles tlaku na manometri.
Tlaková skúška podlahové kúrenie Schutz
Je dôležité, aby bol majiteľ nehnuteľnosti prítomný pri začatí a ukončení tlakovej skúšky. Spoločne s technikom je možné skontrolovať viditeľné spoje a podpísať protokol o skúške, ktorý slúži ako kľúčový dokument pre záruku a prípadné poistné udalosti. Podlahové vykurovanie musí zostať pod prevádzkovým tlakom aj počas zalievania poterom, aby sa okamžite signalizovalo akékoľvek poškodenie rúrky a aby sa zabezpečila správna tvarová stabilita rúrok.
Tlaková skúška v kontexte noriem a predpisov
Tlakové skúšky musia zodpovedať príslušným normám, ako je STN EN 805 pre vodárenské potrubia alebo STN 75 5911 pre podtlakové režimy a opravy. Pri vodovodných potrubiach sa po tlakovej skúške vykonáva aj dezinfekcia chlórom v koncentrácii minimálne 50 mg Cl/l vody, prípadne až 150 mg/l v závislosti od stupňa znečistenia.
Pri vykonávaní tlakových skúšok je nevyhnutné dodržiavať postupy stanovené v STN EN 14336. Po prepláchnutí systému sa musí aktivovať ochrana proti mrazu, aby sa predišlo poškodeniu. Všetky pohyblivé prvky systému musia byť vizuálne skontrolované a elektrické okruhy správne zapojené. Vykurovacia skúška, ktorá sa vykonáva počas vykurovacej sezóny po dobu 72 hodín, preukazuje spoľahlivé fungovanie vykurovacej sústavy v bežnej prevádzke.
Záver
Správne nastavenie a kontrola tlaku vo vykurovacích systémoch je kľúčová pre ich bezpečnú a efektívnu prevádzku. Tlakové skúšky, vykonávané v súlade s platnými normami a predpismi, sú nenahraditeľným nástrojom na overenie integrity systému, prevenciu havárií a zabezpečenie komfortu počas vykurovacej sezóny. Ignorovanie dôležitosti tlaku a tlakových skúšok môže viesť k nákladným opravám, poškodeniu majetku a v krajných prípadoch aj k ohrozeniu zdravia osôb.
