Uhol dopadu je základným konceptom v optike, ktorý popisuje, ako svetlo a iné vlny interagujú s povrchmi. Tento uhol, definovaný ako uhol medzi dopadajúcim lúčom a normálou (priamkou kolmou na povrch v bode dopadu), určuje, či sa svetlo odrazí, ohne alebo absorbuje. Pochopenie uhla dopadu je kľúčové v mnohých vedeckých a technických oblastiach, od návrhu optických prístrojov až po pochopenie prírodných javov.
Definícia a kľúčové pojmy
Uhol dopadu, často označovaný symbolmi $i$ alebo $\theta_i$, sa vždy meria medzi dopadajúcim lúčom a normálou, v pôvodnom prostredí. Tento uhol je neoddeliteľne spojený s ďalšími dôležitými pojmami:
- Bod dopadu: Toto je špecifické miesto na povrchu, kde dopadajúci lúč naň narazí.
- Normála: Ide o imaginárnu priamku, ktorá je kolmá (90°) na povrch presne v bode dopadu. Pri zakrivených povrchoch je normála kolmá na dotyčnicu v bode dotyku.

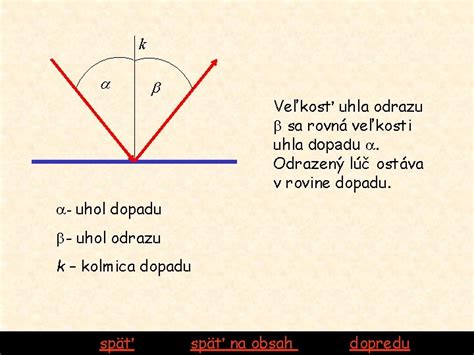

- Uhol odrazu: Tento uhol je definovaný ako uhol medzi odrazeným lúčom a normálou. Podľa zákona odrazu sa uhol dopadu vždy rovná uhlu odrazu.
- Uhol lomu: Ak svetlo prechádza z jedného prostredia do druhého (napríklad zo vzduchu do vody), mení smer. Uhol lomu je uhol medzi lomeným lúčom a normálou. Tento jav popisuje Snellov zákon.
- Tangentný uhol: Toto je uhol medzi dopadajúcim lúčom a samotným povrchom. Je to doplnkový uhol k uhlu dopadu, teda $90^\circ$ mínus uhol dopadu.
- Kritický uhol: V kontexte úplného vnútorného odrazu je kritický uhol minimálny uhol dopadu, pri ktorom k tomuto javu dochádza. Nastáva, keď svetlo prechádza z opticky hustejšieho do opticky redšieho prostredia.
Vizuálne vysvetlenie a príklady
Predstavte si svetelný lúč dopadajúci na zrkadlo. Ak lúč dopadá pod uhlom 10° vzhľadom na povrch, znamená to, že uhol dopadu voči normále je $90^\circ - 10^\circ = 80^\circ$. Toto jednoduché odlíšenie medzi uhlom vzhľadom na povrch a uhlom vzhľadom na normálu je kľúčové pre správne pochopenie a výpočty.
Ďalší príklad ilustruje tieto pojmy: Ak lúč zviera s odrazivým povrchom uhol 56°, potom uhol dopadu je $90^\circ - 56^\circ = 34^\circ$. Podľa zákona odrazu bude aj uhol odrazu 34°. Uhol medzi odrazeným lúčom a povrchom bude opäť 56°, zatiaľ čo uhol medzi dopadajúcim a odrazeným lúčom bude $34^\circ + 34^\circ = 68^\circ$.
V prípade lomu svetla, napríklad keď svetelný lúč vo vzduchu ($n1 = 1.00$) dopadá na vodu ($n2 = 1.33$) pod uhlom 45°, sa uhol lomu vypočíta pomocou Snellovho zákona ($n1 \sin(\theta1) = n2 \sin(\theta2)$). Ak je uhol dopadu 40° a indexy lomu vzduchu a vody sú 1,0 a 1,33, uhol lomu možno vypočítať takto: $1.0 \times \sin(40^\circ) = 1.33 \times \sin(\theta2)$. Po úprave dostaneme $\sin(\theta2) = \frac{\sin(40^\circ)}{1.33} \approx \frac{0.6428}{1.33} \approx 0.4833$. Uhol lomu $\theta_2$ je potom $\arcsin(0.4833) \approx 28.9^\circ$.
Fermatov princíp a jeho dôsledky
Geometrická optika, ktorá sa zaoberá odrazom a lomom svetla, je do značnej miery založená na Fermatovom princípe najmenšieho času. Tento princíp uvádza, že zo všetkých možných dráh, ktorými sa svetlo môže pohybovať medzi dvoma bodmi, si vždy vyberie tú, po ktorej prejde za najkratší čas. Toto elegantné pravidlo vysvetľuje nielen priamočiare šírenie svetla (pretože priamka je najkratšia cesta), ale aj zákony odrazu a lomu.
Pri odraze sa uhol dopadu rovná uhlu odrazu, pretože táto dráha minimalizuje čas. Pri lome svetlo mení smer tak, aby dlhšiu vzdialenosť prešlo v prostredí, kde sa pohybuje rýchlejšie. Ak svetlo prechádza z opticky redšieho prostredia do hustejšieho (kde sa spomalí), láme sa smerom ku kolmici dopadu ($\beta < \alpha$). Naopak, ak prechádza z hustejšieho do redšieho prostredia (kde zrýchli), láme sa od kolmice dopadu ($\beta > \alpha$).
Úplný vnútorný odraz

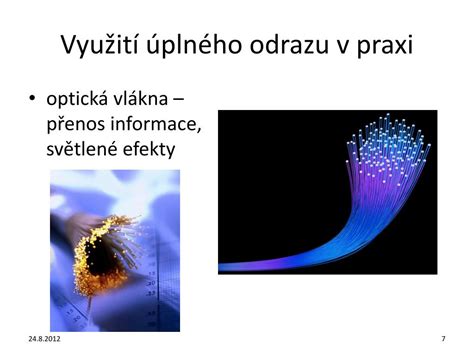

Jav úplného vnútorného odrazu nastáva, keď svetlo prechádza z opticky hustejšieho prostredia do redšieho a uhol dopadu presiahne kritický uhol. Všetko svetlo sa v takom prípade odrazí späť do hustejšieho prostredia, namiesto toho, aby sa časť z neho prelomila do redšieho. Tento jav je základom fungovania optických vlákien, ktoré umožňujú prenos dát na veľké vzdialenosti s minimálnymi stratami.
Trblietanie diamantov je ďalším fascinujúcim príkladom využitia úplného vnútorného odrazu. Fazety diamantov sú brúsené pod špecifickými uhlami tak, aby sa svetlo vnútri diamantu mnohonásobne odrazilo pomocou úplného vnútorného odrazu, čo maximalizuje jeho lesk a iskru.
Praktické využitie uhla dopadu
Princípy súvisiace s uhlom dopadu nachádzajú široké uplatnenie v rôznych technológiách a oblastiach:
- Zrkadlá a optické zariadenia: V periskopoch, ďalekohľadoch, laserových systémoch a displejoch v kokpitoch lietadiel sa presné riadenie dráhy lúčov pomocou odrazu dosahuje dôkladným zohľadnením uhlov dopadu.
- Šošovky a zobrazovanie: Pri návrhu šošoviek a optických systémov v kamerách či mikroskopoch uhol dopadu ovplyvňuje zaostrenie, ostrosť obrazu a celkovú kvalitu zobrazenia.
- Optické vlákna: Ako už bolo spomenuté, úplný vnútorný odraz, ktorý závisí od uhlov dopadu nad kritickým uhlom, je nevyhnutný pre efektívny prenos svetelných signálov.
- Letecká technika: Návrh okien v kokpitoch lietadiel a opatrenia proti oslneniu pilotov sú založené na riadení uhlov dopadu svetla.
- Astronómia: Umiestnenie zrkadiel v teleskopoch a návrh celých optických systémov vyžadujú presné ovládanie uhlov dopadu a odrazu.
- Lekárske prístroje: Endoskopy, ktoré umožňujú lekárom nahliadnuť do vnútra tela, a laserové chirurgické nástroje využívajú riadené odrazy svetla.
- Drahokamy: Brúsenie faziet drahokamov pod presnými uhlami maximalizuje úplný vnútorný odraz, čím sa zvyšuje ich lesk a krása.
- Bežný život: Odraz svetla vo vode, vznik fatamorgán (spôsobených lomom svetla v teplotne vrstvenom vzduchu) a antireflexné vrstvy na okuliaroch sú každodennými prejavmi optických javov súvisiacich s uhlom dopadu.
Uhol svietenia v osvetlení
Pojem uhla dopadu má aj svoju analogickú podobu v oblasti osvetlenia, kde sa hovorí o uhle svietenia alebo uhle vyžarovania. Tento uhol popisuje, ako sa svetlo zo zdroja šíri do priestoru. Zatiaľ čo uhol dopadu sa týka interakcie lúča s povrchom, uhol svietenia charakterizuje samotný svetelný tok zo zdroja.
Pri určovaní uhla svietenia sa často berie do úvahy tá časť vyžarovaného svetla, ktorá má intenzitu aspoň 50 % oproti maximálnej intenzite (ktorá je zvyčajne v smere kolmom na zdroj). Ak svietidlo žiari do všetkých smerov, uhol svietenia je 360°. Naopak, úzky svetelný lúč môže mať uhol vyžarovania len 8°. Optika svietidla (napríklad šošovka) môže svetlo sústrediť (fokusovať) do užšieho lúča, čím sa pri rovnakej spotrebe energie dosiahne vyššia intenzita svetla na cieľovej ploche a teda aj dlhší dosvit.
Naopak, rozprestieranie svetla je užitočné, keď je potrebné osvetliť väčšiu plochu, napríklad v miestnostiach s menej svietidlami alebo s vysokými stropmi. V takýchto prípadoch je lepšie použiť širší uhol svietenia. Pri výbere vhodného uhla svietenia je dôležité zohľadniť umiestnenie svietidla a požadovaný efekt. Napríklad pri nástenných alebo stropných svietidlách, kde sú žiarovky zaskrutkované smerom do stropu, je pre osvetlenie priestoru pod svietidlom nevhodné použiť žiarovky s úzkym uhlom svietenia. Potrebné sú žiarovky s čo najširším uhlom svietenia.
Pre bodové svietidlá, ktoré majú za cieľ osvetliť konkrétnu oblasť bez oslnenia okolia, sa často volí uhol svietenia v rozmedzí 38° až 60°. Ak je strop vysoký, je možné použiť svietidlo s užším uhlom svietenia na osvetlenie rovnakej plochy, avšak treba pamätať, že užší vyžarovací uhol zvyšuje intenzitu svetla, ale zmenšuje veľkosť osvetlenej plochy z danej výšky. LED pásy, často používané v kuchyniach na osvetlenie pracovnej plochy alebo v nábytku, majú typicky uhol svietenia 120°. Interiérové reflektory s užším uhlom svietenia (20°-45°) slúžia ako doplnkové osvetlenie, ktoré silným lúčom osvetlí len vybranú plochu.
Neexistujú striktné pravidlá pre výber optimálneho uhla svietenia; vždy závisí od konkrétnej aplikácie a požadovaného výsledku.
Brewsterov uhol a polarizácia svetla
Ďalším zaujímavým javom spojeným s uhlom dopadu je Brewsterov uhol, známy aj ako polarizačný uhol. Pri tomto špecifickom uhle dopadu sa z dopadajúceho nepolarizovaného svetla odrážajú iba tie zložky, ktoré sú polarizované zvislo na rovinu dopadu. Odrazený lúč je v tomto prípade úplne lineárne polarizovaný. Tento jav nastáva, keď je odrazený lúč kolmý na lomený lúč.
Fyzika 53 Polarizácia (5 z 5) Brewsterov uhol
Keď svetlo dopadá na rozhranie dvoch prostredí, časť sa odrazí a časť sa prelomí. Pri Brewsterovom uhle je tento odrazový proces selektívny z hľadiska polarizácie, čo má svoje využitie napríklad v polarizačných filtroch a ďalších optických zariadeniach.
Rôzne typy zrkadiel a zobrazovacie rovnice
V závislosti od tvaru odrazovej plochy rozlišujeme rôzne typy zrkadiel:
- Rovinné zrkadlá: Majú rovnú odrazovú plochu. Obraz v rovinnom zrkadle je rovnako veľký ako predmet, rovnako vzdialený od zrkadla, stranovo prevrátený a zdanlivý (neskutočný).
- Krivé zrkadlá: Ich odrazová plocha nemá pravidelný tvar.
- Duté (konkávne) zrkadlá: Majú odrazovú plochu v tvare vnútornej strany časti gule, elipsy alebo paraboly. Odrazová plocha je vnútorná strana gule.
- Vypuklé (konvexné) zrkadlá: Majú odrazovú plochu v tvare vonkajšej strany časti gule, elipsy alebo paraboly. Odrazová plocha je vonkajšia strana gule.
Pre guľové zrkadlá (tvorené časťou povrchu gule) definujeme kľúčové pojmy ako stred krivosti ($C$), optická os ($o$), vrchol zrkadla ($V$) a ohnisko ($F$). Ohnisková vzdialenosť ($f$) je polovica polomeru krivosti ($r$).
Na zistenie, ako sa predmet zobrazí v guľovom zrkadle, sa používajú tri význačné lúče a zobrazovacia rovnica guľového zrkadla: $\frac{1}{a} + \frac{1}{a'} = \frac{1}{f} = \frac{2}{r}$, kde $a$ je vzdialenosť predmetu od zrkadla a $a'$ je vzdialenosť obrazu od zrkadla. Tieto zákonitosti platia presne pre tzv. paraxiálne lúče, ktoré sa pohybujú blízko optickej osi. Lúče vzdialenejšie od optickej osi spôsobujú, že obraz nie je úplne ostrý.
Snellov zákon a výpočet uhla lomu
Snellov zákon, ktorý popisuje lom svetla, možno formulovať aj pomocou relatívneho indexu lomu ($n{1,2}$). Ten sa rovná podielu sínusu uhla dopadu a sínusu uhla lomu: $n{1,2} = \frac{\sin(\alpha)}{\sin(\beta)}$. Z tohto vzorca môžeme vypočítať sínus uhla lomu: $\sin(\beta) = \frac{\sin(\alpha)}{n_{1,2}}$.
Fyzikálne tabuľky zvyčajne neuvádzajú všetky možné kombinácie relatívnych indexov lomu, ale namiesto toho uvádzajú absolútny index lomu ($n$) pre každé prostredie. Absolútny index lomu je definovaný ako relatívny index lomu pri prechode svetla z vákua do daného prostredia. Ak svetlo prechádza napríklad zo vzduchu (s absolútnym indexom lomu blízko 1) do vody (s absolútnym indexom lomu približne 1,33), môžeme použiť absolútne indexy lomu na výpočet uhla lomu pomocou upraveného Snellovho zákona: $n1 \sin(\alpha) = n2 \sin(\beta)$.
Pre príklad, kde svetlo dopadá na vodnú hladinu pod uhlom 60° (teda uhol dopadu $\alpha = 60^\circ$), s absolútnym indexom lomu vzduchu $n1 = 1$ a vody $n2 = 1.332988$, vypočítame uhol lomu $\beta$:$1 \times \sin(60^\circ) = 1.332988 \times \sin(\beta)$$\sin(\beta) = \frac{\sin(60^\circ)}{1.332988} \approx \frac{0.8660}{1.332988} \approx 0.6500$$\beta = \arcsin(0.6500) \approx 40.54^\circ$.
Tieto výpočty a princípy sú nevyhnutné pre pochopenie toho, ako svetlo interaguje s materiálmi a ako môžeme túto interakciu kontrolovať a využívať.
