Uhol dopadu: Kľúč k interakcii svetla s povrchmi

Uhol dopadu je základným pojmom v geometrickej optike, ktorý opisuje, ako svetlo a iné elektromagnetické žiarenie interagujú s rozhraniami medzi dvoma prostrediami. Tento uhol, definovaný ako uhol medzi dopadajúcim lúčom a normálou (priamkou kolmicou na povrch v bode dopadu), určuje, či sa svetlo odrazí, zlomí alebo absorbuje. Pochopenie uhla dopadu je nevyhnutné pre široké spektrum aplikácií, od návrhu optických prístrojov až po pochopenie prírodných javov.

Definícia a kľúčové pojmy

Uhol dopadu je uhol, ktorý zviera dopadajúci lúč s normálou v bode dopadu. V odbornej literatúre sa často označuje symbolmi $\alpha$ alebo $\theta_i$. Je dôležité si uvedomiť, že uhol dopadu sa vždy meria voči normále, nie voči povrchu.

Medzi ďalšie kľúčové pojmy súvisiace s uhlom dopadu patria:

• Bod dopadu: Konkrétne miesto na povrchu, kde dopadajúci lúč naň narazí.
• Normála: Imaginárna priamka kolmá (90°) na povrch v bode dopadu. Pri zakrivených povrchoch je normála kolmá na dotyčnicu v bode dotyku.

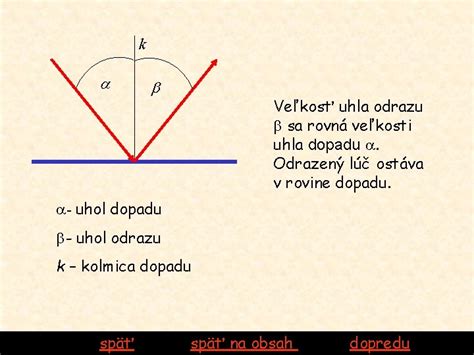

• Uhol odrazu: Uhol medzi odrazeným lúčom a normálou. Podľa zákona odrazu sa uhol dopadu rovná uhlu odrazu ($\alpha = \alpha'$).
• Uhol lomu: Uhol medzi lomeným lúčom a normálou. Vzťah medzi uhlom dopadu a uhlom lomu popisuje Snellov zákon.
• Tangentný uhol: Uhol medzi dopadajúcim lúčom a povrchom. Je to doplnkový uhol k uhlu dopadu, teda $90^\circ - \alpha$.

Snellov zákon a lom svetla

Pri prechode svetla z jedného prostredia do druhého dochádza k lomu, ak sa mení jeho rýchlosť šírenia. Tento jav opisuje Snellov zákon, jeden zo základných zákonov geometrickej optiky. Zákon hovorí, že pomer sínusu uhla dopadu k sínusu uhla lomu je konštantný pre dané dve prostredia a rovná sa prevrátenej hodnote pomeru ich indexov lomu, alebo priamo pomeru rýchlostí svetla v daných prostrediach:

$n1 \sin(\alpha) = n2 \sin(\beta)$

kde:

• $n_1$ je absolútny index lomu prvého prostredia
• $\alpha$ je uhol dopadu
• $n_2$ je absolútny index lomu druhého prostredia
• $\beta$ je uhol lomu

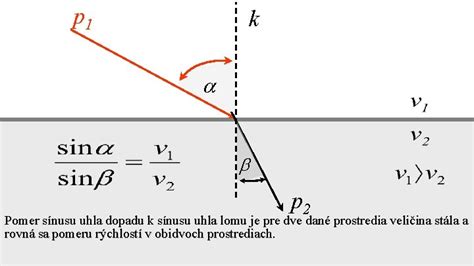

Alternatívne, pomocou rýchlostí svetla ($v1$ v prvom prostredí a $v2$ v druhom prostredí):

$\frac{\sin(\alpha)}{\sin(\beta)} = \frac{v1}{v2} = \frac{n2}{n1}$

Index lomu ($n$) je definovaný ako pomer rýchlosti svetla vo vákuu ($c$) k rýchlosti svetla v danom prostredí ($v$): $n = \frac{c}{v}$.

Čo sa stane, keď svetlo prechádza rozhraním dvoch prostredí?Keď svetlo prechádza z prvého prostredia (rýchlosť $v1$) do druhého prostredia (rýchlosť $v2$), môžu nastať dva javy:

1. Odraz svetla (reflexia): Svetlo sa odrazí späť do prvého prostredia. Uhol dopadu sa rovná uhlu odrazu.
2. Lom svetla: Svetlo prenikne do druhého prostredia, pričom mení smer.

V prípade, že svetlo prechádza z opticky redšieho prostredia do opticky hustejšieho ($n1 < n2$, teda $v1 > v2$), svetlo sa láme ku kolmici ($\beta < \alpha$). Naopak, ak svetlo prechádza z opticky hustejšieho prostredia do opticky redšieho ($n1 > n2$, teda $v1 < v2$), láme sa od kolmice ($\beta > \alpha$).

Úplný vnútorný odraz

Keď svetlo prechádza z opticky hustejšieho prostredia do opticky redšieho, a uhol dopadu je dostatočne veľký, môže nastať jav zvaný úplný (totálny) vnútorný odraz. Vtedy sa svetlo do druhého prostredia vôbec neprechádza a všetko sa odráža späť do prvého prostredia podľa zákona odrazu.

Podmienkou pre úplný vnútorný odraz je, že uhol dopadu ($\alpha$) musí byť väčší ako tzv. kritický uhol ($C$). Kritický uhol je uhol dopadu, pri ktorom je uhol lomu $90^\circ$. Vypočítame ho zo Snellovho zákona:

$n1 \sin(C) = n2 \sin(90^\circ)$$n1 \sin(C) = n2 \cdot 1$$\sin(C) = \frac{n2}{n1}$

kde $n1 > n2$.

Príklad: Ak svetlo prechádza zo skla ($n1 \approx 1,5$) do vzduchu ($n2 \approx 1$), kritický uhol je:$\sin(C) = \frac{1}{1,5} \approx 0,667$$C \approx \arcsin(0,667) \approx 41,8^\circ$To znamená, že ak svetlo dopadá na rozhranie sklo-vzduch pod uhlom väčším ako približne $41,8^\circ$, dôjde k úplnému vnútornému odrazu.

Fermatov princíp najmenšieho času

Princíp najmenšieho času, formulovaný Pierrom de Fermatom okolo roku 1650, je fundamentálnym princípom, ktorý vysvetľuje správanie sa svetla. Podľa neho, svetlo sa šíri z bodu A do bodu B po takej trajektórii, aby do cieľa prišlo za čo najkratší čas. Tento princíp je základom pre odvodenie zákonov odrazu a lomu, ako aj pre pochopenie priamočiareho šírenia svetla (priamka je najkratšia cesta medzi dvoma bodmi).

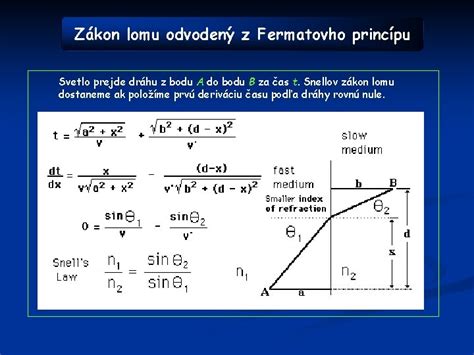

Predstavme si bod A vo vzdialenosti $hA$ od optického rozhrania a bod B vo vzdialenosti $hB$ na druhej strane rozhrania. Ich vzdialenosť v smere roviny rozhrania je $d$. Svetlo cestuje z A do bodu X na rozhraní a potom do B. Čas cesty je súčtom časov v jednotlivých prostrediach. Ak označíme vzdialenosť od päty kolmice na A do bodu X ako $x$, potom vzdialenosť AX je $\sqrt{hA^2 + x^2}$ a vzdialenosť XB je $\sqrt{hB^2 + (d-x)^2}$. Rýchlosť svetla v prvom prostredí je $v1$ a v druhom $v2$. Celkový čas $T$ je:

$T(x) = \frac{\sqrt{hA^2 + x^2}}{v1} + \frac{\sqrt{hB^2 + (d-x)^2}}{v2}$

Minimalizáciou tejto funkcie vzhľadom na $x$ (pomocou derivácie) a následnou úpravou dostaneme Snellov zákon. Tento princíp nie je fyzikálnym zákonom v pravom zmysle slova, ale skôr elegantným vysvetlením, prečo sa svetlo správa tak, ako sa správa.

Praktické aplikácie a príklady

Pochopenie uhla dopadu a súvisiacich javov má rozsiahle praktické využitie:

• Optické vlákna: Fungujú na princípe úplného vnútorného odrazu, kde svetlo sa opakovane odráža vnútri vlákna, čo umožňuje efektívny prenos dát na veľké vzdialenosti. Podmienkou je, aby uhol dopadu na stenu vlákna bol väčší ako kritický uhol.
• Drahokamy: Brúsenie faziet drahokamov, najmä diamantov, pod špecifickými uhlami maximalizuje počet úplných vnútorných odrazov, čo spôsobuje ich charakteristický lesk a trblietanie.
• Optické prístroje: Periskopy, ďalekohľady, mikroskopy a laserové systémy využívajú zrkadlá a hranoly, ktorých návrh a umiestnenie sú založené na presnom riadení uhlov dopadu a odrazu/lomu.
• Fatamorgány: Optický klam spôsobený lomom svetla v rôzne zohriatych vrstvách vzduchu, kde sa mení index lomu a uhly dopadu.
• Antireflexné vrstvy: Tenké vrstvy na optických povrchoch (napr. na okuliaroch alebo šošovkách fotoaparátov) znižujú nežiaduce odrazy svetla tým, že spôsobujú deštruktívnu interferenciu odrazených lúčov.
• Letecká technika: Návrh okien kokpitov lietadiel zohľadňuje uhly dopadu svetla na minimalizáciu oslnenia a zabezpečenie dobrej viditeľnosti.

Príklad 1: Uhol dopadu na zrkadloSvetelný lúč dopadá na rovinné zrkadlo pod uhlom 10° vzhľadom na povrch. Aký je jeho uhol dopadu?Uhol dopadu je uhol voči normále. Keďže povrch a normála sú na seba kolmé (90°), uhol dopadu je:$\alpha = 90^\circ - 10^\circ = 80^\circ$.

Príklad 2: Rýchlosť svetla v skleSvetelný lúč dopadá zo vzduchu ($n1 = 1$) na sklo pod uhlom $\alpha = 60^\circ$. Odrazí sa pod uhlom $60^\circ$ a zároveň sa láme do skla pod uhlom $\beta = 30^\circ$. Určite rýchlosť svetla v skle.Zo Snellovho zákona: $n1 \sin(\alpha) = n2 \sin(\beta)$.$1 \cdot \sin(60^\circ) = n2 \sin(30^\circ)$$n2 = \frac{\sin(60^\circ)}{\sin(30^\circ)} = \frac{\sqrt{3}/2}{1/2} = \sqrt{3} \approx 1,732$.Rýchlosť svetla v skle je: $v2 = \frac{c}{n_2} = \frac{3 \times 10^8 \text{ m/s}}{1,732} \approx 1,73 \times 10^8 \text{ m/s}$.

Príklad 3: Vlnová dĺžka svetla v skleVlnová dĺžka žltého svetla vo vzduchu je $\lambda0 = 590 \text{ nm}$. Aká bude vlnová dĺžka svetla v skle s indexom lomu $n = 1,5$? Vypočítajte tiež rýchlosť svetla v tomto prostredí.Rýchlosť svetla v skle: $v = \frac{c}{n} = \frac{3 \times 10^8 \text{ m/s}}{1,5} = 2 \times 10^8 \text{ m/s}$.Vlnová dĺžka v danom prostredí sa mení s rýchlosťou: $\lambda = \frac{v}{f}$. Frekvencia ($f$) svetla sa nemení pri prechode prostrediami. Frekvenciu spočítame z vlnovej dĺžky vo vzduchu: $f = \frac{c}{\lambda0} = \frac{3 \times 10^8 \text{ m/s}}{590 \times 10^{-9} \text{ m}} \approx 5,08 \times 10^{14} \text{ Hz}$.Vlnová dĺžka v skle: $\lambda = \frac{v}{f} = \frac{2 \times 10^8 \text{ m/s}}{5,08 \times 10^{14} \text{ Hz}} \approx 394 \text{ nm}$.Alternatívne, vlnová dĺžka v inom prostredí je $\lambda = \frac{\lambda_0}{n}$:$\lambda = \frac{590 \text{ nm}}{1,5} \approx 393,3 \text{ nm}$.

Príklad 4: Medzný uhol pre úplný odrazPod akým medzným uhlom musí dopadať svetlo, aby nastal úplný odraz, ak svetlo prechádza:a) zo skla do vzduchu ($n1 = 1,5$, $n2 = 1$)$\sin(C) = \frac{n2}{n1} = \frac{1}{1,5} \approx 0,667 \implies C \approx 41,8^\circ$b) z vody do vzduchu ($n1 = 1,33$, $n2 = 1$)$\sin(C) = \frac{1}{1,33} \approx 0,752 \implies C \approx 48,8^\circ$c) zo skla do vody ($n1 = 1,51$, $n2 = 1,33$)$\sin(C) = \frac{n2}{n1} = \frac{1,33}{1,51} \approx 0,881 \implies C \approx 61,7^\circ$

Príklad 5: Index lomu diamantuSvetlo dopadá zo vzduchu ($n1 = 1$) na stenu diamantu pod uhlom $\alpha = 68^\circ$. Lomený lúč je kolmý na odrazený lúč. Vypočítajte index lomu diamantu ($n2$) a rýchlosť svetla v diamante.Uhol dopadu je $\alpha = 68^\circ$. Uhol odrazu $\alpha' = 68^\circ$.Lomený lúč zviera s normálou uhol $\beta$. Uhol medzi odrazeným a lomeným lúčom je $90^\circ$.Geometricky platí, že uhol medzi dopadajúcim lúčom a normálou ($\alpha$), uhol medzi normálou a lomeným lúčom ($\beta$), a uhol medzi lomeným lúčom a odrazeným lúčom ($90^\circ$) súvisia s uhlom dopadu a uhlom lomu. Ak je odrazený lúč kolmý na lomený lúč, znamená to, že uhol medzi smerom dopadu a smerom lomu je $180^\circ - 90^\circ = 90^\circ$.To však nie je priamo $\beta$. Ak je odrazený lúč kolmý na lomený lúč, potom uhol medzi odrazeným lúčom a povrchom je $90^\circ - \alpha'$ a uhol medzi lomeným lúčom a povrchom je $90^\circ - \beta$.Uhol medzi odrazeným a lomeným lúčom je $(90^\circ - \alpha') + (90^\circ - \beta)$ alebo $|(90^\circ - \alpha') - (90^\circ - \beta)|$.V tomto prípade, ak je odrazený lúč kolmý na lomený lúč, uhol medzi nimi je $90^\circ$. To znamená, že uhol dopadu $\alpha$ a uhol lomu $\beta$ musia spĺňať: $\alpha + \beta = 90^\circ$ (toto platí iba v špeciálnom prípade, keď dopadajúci lúč, normála, odrazený lúč a lomený lúč ležia v jednej rovine a uhol medzi odrazeným a lomeným lúčom je 90 stupňov, čo sa stáva, keď sa uhol dopadu $\alpha$ a uhol lomu $\beta$ dopĺňajú do 90 stupňov).Ak $\alpha = 68^\circ$, potom $\beta = 90^\circ - 68^\circ = 22^\circ$.Zo Snellovho zákona: $n1 \sin(\alpha) = n2 \sin(\beta)$$1 \cdot \sin(68^\circ) = n2 \sin(22^\circ)$$n2 = \frac{\sin(68^\circ)}{\sin(22^\circ)} \approx \frac{0,927}{0,375} \approx 2,47$.Rýchlosť svetla v diamante: $v = \frac{c}{n_2} = \frac{3 \times 10^8 \text{ m/s}}{2,47} \approx 1,21 \times 10^8 \text{ m/s}$.

Príklad 6: Optimalizácia trajektórieSnellov zákon možno použiť na optimalizáciu trajektórie telies aj v mechanike. Typickou úlohou na tento problém je optimalizácia dráhy Boba, ktorý beží za Alicou, pričom musí prebehnúť pás bahna, pás poľa a pás lúky a v každom páse sa pohybuje inou rýchlosťou. Tento problém je analogický lomu svetla, kde sa mení rýchlosť šírenia.

Vplyv indexu lomu na svetlo

Index lomu vzduchu je síce len málo odlišný od 1 (približne 1,0003), ale predsa len väčší ako 1. To spôsobuje, že slnečné lúče sa v atmosfére lámu. Pri obzore sa slnko zdá byť o 1/2° vyššie, ako v skutočnosti je, kvôli atmosférickej refrakcii.

Za predpokladu, že rýchlosť šírenia svetla v prostredí sa mení lineárne (napríklad v dôsledku prehriatia vzduchu nad horúcimi povrchmi), ich index lomu môže poklesnúť. Toto je dôležité pri štúdiu optických javov v atmosfére.

Rôzne farby svetla majú mierne odlišné indexy lomu v materiáloch, čo vedie k javu zvanému disperzia. Napríklad, rýchlosť červeného svetla v skle je $v1 = 199\,200 \text{ km/s}$ a fialového $v2 = 196\,700 \text{ km/s}$.Index lomu pre červené svetlo: $n{červené} = \frac{c}{v1} = \frac{3 \times 10^8 \text{ m/s}}{199.2 \times 10^6 \text{ m/s}} \approx 1,506$.Index lomu pre fialové svetlo: $n{fialové} = \frac{c}{v2} = \frac{3 \times 10^8 \text{ m/s}}{196.7 \times 10^6 \text{ m/s}} \approx 1,525$.Tento rozdiel v indexe lomu spôsobuje, že hranol rozkladá biele svetlo na spektrum farieb.

Odraz v zrkadlách

Okrem lomu, svetlo sa pri dopade na rozhranie tiež odráža. Zákon odrazu hovorí, že uhol dopadu sa rovná uhlu odrazu ($\alpha = \alpha'$). Tento zákon je kľúčový pre pochopenie fungovania zrkadiel.

• Rovinné zrkadlá: Obraz predmetu v rovinnom zrkadle je rovnako veľký ako predmet, rovnako vzdialený od roviny zrkadla ako predmet, stranovo prevrátený a neskutočný (zdanlivý).

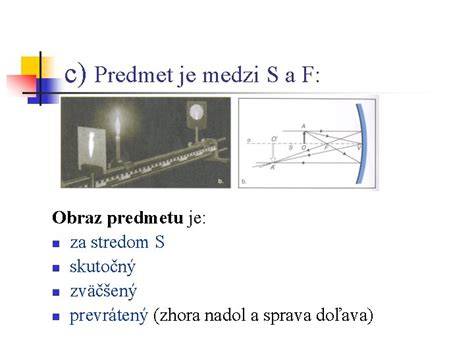

• Guľové (sférické) zrkadlá: Duté (konkávne) a vypuklé (konvexné) zrkadlá, ktorých odrazovú plochu tvorí časť povrchu gule. Tieto zrkadlá môžu vytvárať zväčšené, zmenšené, skutočné alebo neskutočné obrazy v závislosti od polohy predmetu a vlastností zrkadla (polomer krivosti, ohnisková vzdialenosť).

Zobrazovacia rovnica guľového zrkadla:$\frac{1}{a} + \frac{1}{a'} = \frac{1}{f} = \frac{2}{r}$kde:

• $a$ je vzdialenosť predmetu od zrkadla
• $a'$ je vzdialenosť obrazu od zrkadla
• $f$ je ohnisková vzdialenosť
• $r$ je polomer krivosti zrkadla

Vzťah platí pre paraxiálne lúče (lúče blízko optickej osi).

Príklad 7: Zmena uhla odrazeného lúčaNa rovinné zrkadlo dopadá svetelný lúč pod uhlom dopadu $\alpha = 20^\circ$. Ako sa zmení uhol medzi dopadajúcim a odrazeným lúčom, ak lúč bude dopadať na zrkadlo pod uhlom $\alpha' = 35^\circ$?Pôvodný uhol medzi dopadajúcim a odrazeným lúčom je $2\alpha = 2 \times 20^\circ = 40^\circ$.Nový uhol dopadu je $\alpha' = 35^\circ$. Podľa zákona odrazu, uhol odrazu je tiež $35^\circ$.Nový uhol medzi dopadajúcim a odrazeným lúčom je $2\alpha' = 2 \times 35^\circ = 70^\circ$.Zmena uhla je $70^\circ - 40^\circ = 30^\circ$.

Príklad 8: Otočenie zrkadlaZrkadlo sa otočí o $10^\circ$ okolo osi ležiacej v rovine zrkadla a kolmej na lúč. O aký uhol sa odkloní odrazený lúč?Ak sa zrkadlo otočí o uhol $\Delta\theta$, odrazený lúč sa odkloní o dvojnásobok tohto uhla, teda $2\Delta\theta$.V tomto prípade sa odkloní o $2 \times 10^\circ = 20^\circ$.

Uhol dopadu v rôznych kontextoch

Pojem uhla dopadu nie je obmedzený len na optiku. Vyskytuje sa v mnohých oblastiach:

• Mechanika: Pri analýze kolízií, trenia a pohybu telies.
• Letecká technika: Pri návrhu krídel lietadiel (uhly nábehu) a riadení letu.
• Astronómia: Pri pozorovaní objektov pomocou ďalekohľadov a pri štúdiu svetla z hviezd.
• Medicína: V endoskopii a pri použití laserov v chirurgii.

Pochopenie uhla dopadu je preto univerzálne dôležité pre vedecký a technický pokrok. Jeho aplikácia siaha od základných fyzikálnych princípov až po pokročilé technológie a každodenné javy okolo nás.
