Filter pevných častíc (DPF), známy aj ako FAP filter (z francúzskeho Filtre à Articules Particules), je kľúčovou súčasťou výfukového systému moderných vznetových motorov. Jeho hlavnou úlohou je zachytávať pevné častice, predovšetkým sadze, z výfukových plynov a zabraňovať ich uvoľňovaniu do ovzdušia. S nárastom environmentálnych regulácií a snahou o čistejšie ovzdušie sa stal DPF neodmysliteľnou súčasťou dieselových automobilov. V posledných rokoch sa však objavujú aj v benzínových motoroch vo forme OPF (Otto Particulate Filter) alebo GPF (Gasoline Particulate Filter), ktoré sú menšie a kompaktnejšie ako ich dieselové náprotivky.

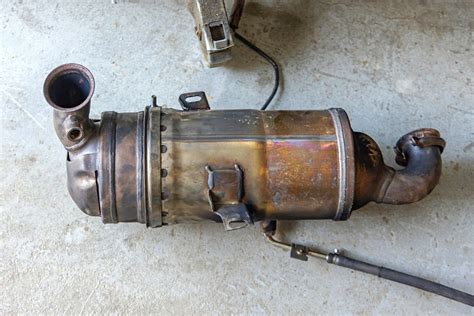

História a vývoj DPF technológie
Myšlienka filtrovania pevných častíc siaha až do 70. rokov 20. storočia, avšak prvé sériovo vyrábané vozidlo s DPF filtrom, konkrétne model Mercedes-Benz triedy S, sa na trhu objavilo až v roku 1985. Širšie rozšírenie a štandardizácia DPF filtrov vo vozidlách nastalo až koncom 20. a začiatkom 21. storočia, najmä v súvislosti so sprísňovaním emisných noriem.
Ako funguje filter pevných častíc?
DPF filter funguje na princípe jemného síta pre výfukové plyny. Jeho jadro je tvorené pórovitou filtračnou vložkou, najčastejšie z keramického materiálu alebo kovových vlákien. Výfukové plyny prechádzajú cez mikroskopické póry, zatiaľ čo pevné častice, najmä sadze, sa zachytávajú. Tieto častice sú tvorené drobnými granulami uhlíka s priemerom len okolo 50 nm (0,00005 mm).
Regenerácia DPF filtra: Kľúč k dlhej životnosti
Aby sa DPF filter udržal funkčný a zabránilo sa jeho upchatiu, je nevyhnutné pravidelne odstraňovať nahromadené sadze. Tento proces sa nazýva regenerácia. Existujú dva hlavné typy regenerácie:
- Pasívna regenerácia: Prebieha prirodzene počas bežnej jazdy, najmä pri dlhších trasách mimo mesta a vyšších otáčkach motora. Pri dostatočnej teplote výfukových plynov sa sadze samovoľne spaľujú. Niektoré moderné filtre (CDPF) sú vybavené špeciálnymi vrstvami (napr. s platinou), ktoré umožňujú pasívnu regeneráciu aj pri nižších teplotách (okolo 300-450°C) vďaka tvorbe oxidu dusičitého (NO2), ktorý pôsobí ako oxidačné činidlo.
- Aktívna regenerácia: Spúšťa sa automaticky riadiacou jednotkou motora, keď pasívna regenerácia nestačí. Systém vstrekuje dodatočné palivo do výfukových plynov (post-injection), ktoré sa spáli a zvýši teplotu v DPF na úroveň potrebnú na spálenie sadzí (cca 600-650°C). Tento proces môže byť sprevádzaný miernym zvýšením spotreby paliva a znížením výkonu. V niektorých systémoch (napr. FAP od PSA) sa na podporu regenerácie používa aditívum (napr. cerín), ktoré znižuje teplotu vznietenia sadzí.
Príčiny upchatia DPF filtra
Najčastejšou príčinou upchatia DPF filtra je jazda na krátke vzdialenosti v mestskej prevádzke. Pri takýchto jazdách sa motor a výfukový systém nedostatočne zohrejú, čo znemožňuje automatickú regeneráciu. Ďalšie faktory zahŕňajú:
- Jazda na nízke otáčky
- Poruchy vstrekovacieho systému alebo turba
- Nadmerná spotreba oleja alebo iné netesnosti motora
- Časté prerušovanie regenerácie vypnutím motora
- Používanie nekvalitného paliva s vysokým obsahom síry a popola
- Nesprávny výber motorového oleja
- Mechanické poškodenie filtra
- Porucha snímačov tlaku alebo teploty
Príznaky upchatého DPF filtra
Existuje viacero varovných signálov, ktoré naznačujú, že DPF filter nefunguje optimálne:
- Svietiaca kontrolka DPF: Najčastejší a najzreteľnejší príznak. Ignorovanie tejto kontrolky môže viesť k vážnym problémom.
- Znížený výkon motora: Upchatý filter obmedzuje prietok výfukových plynov, čo zhoršuje „dýchanie“ motora a vedie k citeľnej strate výkonu, najmä pri akcelerácii alebo jazde do kopca.
- Zvýšená spotreba paliva: Aby motor prekonal odpor upchatého filtra, riadiaca jednotka vstrekuje viac paliva, čo zvyšuje spotrebu.
- Častá regenerácia DPF: Ak sa filter regeneruje príliš často, môže to znamenať, že je už zanesený a potrebuje čistenie.
- Zvýšená dymivosť výfuku: Neschopnosť spáliť sadze vo filtri môže viesť k uvoľňovaniu čierneho dymu z výfuku.
- Prechod motora do núdzového režimu: V snahe ochrániť motor pred nadmerným tlakom výfukových plynov môže riadiaca jednotka obmedziť výkon motora.
- Zápach spáleniny alebo nezvyčajne vysoké teploty motora: V závažných prípadoch môže zanesený filter spôsobiť nadmerné zahrievanie výfukového systému.
ZACHRÁNILI SME TOUAREG 3.0TDI?! Toto môže spôsobiť DPF FILTER!!
Riešenia problémov s DPF filtrom
Ak sa objavia príznaky upchatého DPF filtra, je dôležité konať včas, aby sa predišlo nákladným opravám.
1. Jazda na dlhšie trasy a vyšších otáčkach
V niektorých prípadoch môže pomôcť tzv. „vypálenie“ DPF filtra na diaľnici. Jazda pri konštantnej rýchlosti okolo 80-100 km/h (nad 2500 ot/min) počas minimálne 30 minút môže pomôcť naštartovať pasívnu alebo aktívnu regeneráciu.
2. Nútená regenerácia v servise
Ak automatická regenerácia zlyháva, servis môže spustiť nútenú regeneráciu pomocou diagnostického zariadenia. Tento proces je účinný, ale vyžaduje odborné znalosti.

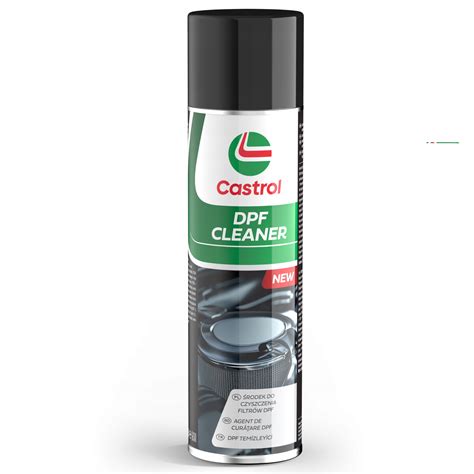

3. Čistenie DPF filtra
Existuje viacero metód čistenia DPF filtra:
- Chemické čistenie: Filter sa demontuje a prepláchne špeciálnymi chemickými prípravkami, ktoré rozpúšťajú sadze.
- Termické čistenie (vypaľovanie): Filter sa vypáli pri vysokej teplote v špeciálnej peci. Tento proces účinne odstraňuje organické usadeniny ako sadze a zvyšky oleja.
- Ultrazvukové čistenie: Filter sa ponorí do čistiacej kvapaliny a pôsobením ultrazvukových vĺn sa nečistoty odstránia.
- Hydrodynamické čistenie: Využíva silu prúdiacej vody a stlačeného vzduchu na odstránenie nečistôt.
Profesionálne čistenie je zvyčajne cenovo výhodnejšie ako kúpa nového filtra a pohybuje sa v rozmedzí 200€ až 400€. Môže byť realizované do jedného dňa.
4. Použitie aditív do paliva
Na trhu existujú špeciálne aditíva, ktoré pomáhajú rozložiť sadze a uľahčiť ich vypálenie počas regenerácie. Ich použitie by však malo byť konzultované so špecialistom, nakoľko nie všetky aditíva sú rovnako účinné a niektoré servisy ich neodporúčajú.
5. Výmena DPF filtra
V prípade vážneho poškodenia alebo úplného zanesenia filtra, keď čistenie už nie je možné alebo účinné, je nevyhnutná výmena DPF filtra. Cena nového filtra sa môže pohybovať od 300€ do 1500€ a viac, v závislosti od značky a modelu vozidla, plus náklady na prácu. Nový filter pri správnej údržbe môže vydržať až 200 000 km.
Odstránenie DPF filtra - Nezmyselný a nezákonný krok
Odstránenie DPF filtra z vozidla je v Slovenskej republike nezákonné a prísne zakázané. Vozidlá s odstráneným DPF filtrom nespĺňajú emisné normy, sú technicky nespôsobilé na prevádzku na pozemných komunikáciách a pri emisnej kontrole (EK) neprejdú. Hrozí pokuta a okrem toho odstránenie filtra škodí životnému prostrediu a ľudskému zdraviu. Navyše, spätná montáž DPF filtra po jeho odstránení môže byť oveľa nákladnejšia ako jeho profesionálne čistenie alebo výmena.
DPF filtre v priemysle: Tlakový rozdiel ako kľúčový indikátor
Princíp DPF filtra a jeho prevádzkové problémy sa netýkajú len automobilového priemyslu. V rôznych priemyselných procesoch sú filtračné systémy rovnako kľúčové pre zabezpečenie kvality produktov a stability výroby. Jedným z najdôležitejších indikátorov prevádzkového stavu priemyselného filtra je tlakový rozdiel, teda rozdiel tlaku tekutiny pred a po prechode filtrom.
Normálny prevádzkový rozsah tlakového rozdielu je špecifický pre každý typ filtra. Napríklad pri bežných vreckových filtroch sa pohybuje okolo 0.1-0.3 MPa. Keď sa nečistoty vo filtri hromadia, tlakový rozdiel stúpa. Pri dosiahnutí hodnoty napr. 0.4 MPa sa vstupuje do kategórie prekročenia limitu.
Príčiny prekročenia limitu tlakového rozdielu v priemysle:
- Hromadenie a zablokovanie nečistôt: Prach, tuhé častice a iné nečistoty sa postupne usadzujú na povrchu a v póroch filtra, čím sa znižuje prietok a zvyšuje odpor.
- Abnormálne výkyvy prietoku: Náhle zvýšenie prietoku tekutiny môže prekročiť filtračnú kapacitu filtra, čo urýchli akumuláciu nečistôt.
- Nesprávny výber filtračných materiálov: Príliš veľké póry neumožňujú efektívne zachytenie jemných nečistôt, zatiaľ čo príliš malé póry zvyšujú odpor prietoku.
- Vady dizajnu systému: Nesúlad medzi menovitým tokom filtra a maximálnym tokom systému môže viesť k prekročeniu limitu pri plnom zaťažení.
- Nedostatočná údržba a čistenie: Pravidelné čistenie je nevyhnutné pre udržanie optimálneho prietoku.
Dôsledky prekročenia limitu tlakového rozdielu v priemysle:
- Zníženie prietokovej rýchlosti: Ovplyvňuje rýchlosť dodávky materiálov a celkovú výrobnú efektivitu.
- Poškodenie filtra a zariadenia: Nadmerný tlak môže spôsobiť deformáciu a prasknutie filtračného materiálu, ako aj poškodenie potrubí, čerpadiel a iných komponentov systému.
- Zvýšená spotreba energie: Čerpadlá a ventilátory musia spotrebovať viac energie na prekonanie zvýšeného odporu.
- Zvýšená chybovosť produktov: Nedostatočný prietok vzduchu pri lakovaní alebo spomalená filtrácia pri výrobe nápojov vedie k neuspokojivej kvalite.
Riešenia priemyselných filtračných problémov:
- Pravidelné čistenie a údržba: Fyzické (spätné preplachovanie, ultrazvukové čistenie) alebo chemické čistenie.
- Výmena filtračného materiálu: V prípade vážneho poškodenia alebo zablokovania.
- Optimalizácia riadenia toku: Inštalácia regulačných ventilov a frekvenčných meničov na stabilizáciu prietoku.
- Prehodnotenie dizajnu systému: Optimalizácia výberu, umiestnenia a pripojenia filtrov.
- Inteligentné monitorovacie systémy: Použitie senzorov a analýzy dát pre včasné varovanie a predchádzanie problémom.
- Vývoj nových filtračných materiálov: Zlepšenie účinnosti filtrácie, odolnosti proti upchávaniu a predĺženie životnosti.
Pochopenie princípu fungovania DPF filtra, jeho regenerácie a príčin jeho zanesenia je kľúčové pre správnu údržbu dieselových vozidiel a predchádzanie nákladným problémom. Podobné princípy platia aj pre priemyselné filtračné systémy, kde tlakový rozdiel slúži ako dôležitý ukazovateľ efektívnej prevádzky.
