Pri plánovaní a realizácii elektroinštalácie je kľúčové vybrať správne komponenty, ktoré zabezpečia bezpečnosť, spoľahlivosť a dlhú životnosť celého systému. Elektroinštalácia je vyhradené technické zariadenie a jej návrh by mal vždy spadať do kompetencie projektanta alebo kvalifikovaného elektrotechnika. Tí zohľadňujú celý rad kritérií, aby bola inštalácia nielen funkčná, ale aj v súlade s platnými normami. Následne je nevyhnutná revízia, ktorá zahŕňa špeciálne merania, na potvrdenie správnosti prevedenia.
Kábel CYKY-J 3x2,5 mm²: Štandard pre Zásuvkové Obvody
Pre trvalé elektroinštalácie s pevným uložením sa najčastejšie používa kábel typu CYKY-J s prierezom 3x2,5 mm². Tento kábel je navrhnutý tak, aby odolával bežným prevádzkovým podmienkam a poskytoval dostatočnú kapacitu pre napájanie zásuviek. Jeho konštrukcia je prispôsobená na pevné uloženie, čo znamená, že s ním nebude dochádzať k pohybu. Vodiče v kábli, aj keď sa dajú tvarovať, nie sú pružné ako prívodné káble k spotrebičom.
Kábel CYKY 3x2,5 mm² má charakteristický kruhový prierez. Izolácia jednotlivých vodičov je vyrobená z PVC, rovnako ako vonkajší plášť, ktorý je zvyčajne čiernej farby. Medzi izolovanými vodičmi a vonkajším plášťom sa nachádza výplňová guma, ktorá dodáva káblu jeho celkovú robustnosť.
Možnosti Ukladania Kábla CYKY-J 3x2,5 mm²
Flexibilita v spôsobe ukladania tohto kábla je jedným z jeho hlavných benefitov. Najčastejšie sa stretávame s jeho inštaláciou pod omietku, kde sa ukladá do vopred pripravených drážok. Táto metóda je estetická a chráni kábel pred mechanickým poškodením.
Avšak, možnosti sa tým nekončia. Kábel CYKY-J 3x2,5 mm² je vhodný aj na ukladanie:
- Do betónu: Poskytuje vynikajúcu mechanickú ochranu.
- Do chráničky: Zvyšuje ochranu proti poškodeniu a uľahčuje budúce prípadné výmeny.
- Do dutých stien: Umožňuje nenápadné vedenie káblov.
- Do líšt: Vhodné pre povrchovú montáž, kde nie je možné alebo žiaduce sekanie stien.
- Priamo do zeme: V tomto prípade je nevyhnutné kábel uložiť do pieskového lôžka alebo do vhodnej chráničky, aby sa zabezpečila ochrana pred vlhkosťou a mechanickým poškodením.
- V exteriéri: Vonkajší plášť kábla je odolný voči UV žiareniu, čo umožňuje jeho bezpečné použitie vo vonkajšom prostredí.
- Na drevo: Kábel je odolný voči šíreniu plameňa, čo zvyšuje jeho bezpečnosť pri aplikáciách na drevené konštrukcie.
Technické Parametre a Výber Ističa
Kábel CYKY-J 3x2,5 mm² sa skladá z troch medených vodičov, pričom každý má prierez 2,5 mm². Tento prierez je štandardne dimenzovaný pre pripojenie k ističu s menovitým prúdom 16 A. Je dôležité pochopiť, že istič s hodnotou 16 A nevypne okamžite pri dosiahnutí tejto hodnoty, ale môže to trvať niekoľko minút, v závislosti od úrovne preťaženia a špecifických charakteristík ističa.
Zatiaľ čo 16 A istič je pre kábel 3x2,5 mm² bežným štandardom, v praxi sa môžu vyskytnúť situácie, kedy je vhodné zvoliť inú hodnotu ističa. Elektrotechnik rozhodne o najvhodnejšej hodnote na základe konkrétnych podmienok a očakávaného zaťaženia.
Alternatívne Prierezy a Ich Dôsledky
V niektorých prípadoch je možné použiť aj kábel s menším prierezom vodiča, napríklad kábel CYKY 3x1,5 mm², ktorý sa bežne používa na svetelné obvody. Ak sa rozhodnete pre tento variant na zásuvkové obvody, je nevyhnutné ho ochrániť ističom s maximálnym menovitým prúdom 10 A. Týmto obmedzením sa maximálny výkon pripojených spotrebičov zníži na približne 2 300 W, v porovnaní s 3 680 W pri použití 2,5 mm² prierezu a 16 A ističa.
Dôležité upozornenie: Ak v rámci jedného zásuvkového obvodu znížite prierez vodiča z 2,5 mm² na 1,5 mm², napríklad počas rekonštrukcie, je nevyhnutné zabezpečiť, aby tento obvod bol chránený ističom s maximálnym prúdom zodpovedajúcim menšiemu prierezu. Použitie 16 A ističa pri 1,5 mm² priereze je neprípustné, pretože kábel by takýto prúd nemusel vydržať a mohol by sa prehriať až zapáliť.
Ploché Káble CYKYLo-J 3x2,5 mm²: Riešenie pre Rekonštrukcie
Jednou z najnáročnejších častí rekonštrukcie elektroinštalácie je sekanie a drážkovanie stien. Pre takéto situácie existuje praktické riešenie v podobe plochého kábla CYKYLo-J 3x2,5 mm². Zatiaľ čo guľatý CYKY 3x2,5 má vonkajší priemer vyše 9 mm, plochý CYKYLo 3x2,5 má šírku 12,6 mm, ale iba 4,8 mm hrúbku. Vďaka tejto zníženej hrúbke postačí vysekať do stien takmer o polovicu plytšie drážky, čo výrazne uľahčuje prácu a znižuje prašnosť.
Ploché káble CYKYLo sú navyše alternatívou pre ukladanie do dutých podlahových rohových líšt, kde sa zmestí aj viacero takýchto káblov.
Obmedzenia plochých káblov: Je však dôležité poznamenať, že plochý kábel CYKYLo má tenší plášť v porovnaní s guľatým CYKY, čo znamená nižšiu mechanickú odolnosť. Preto nie je vhodný na ukladanie do betónu, do zeme, ani do dutých priečok, kde hrozí riziko poškodenia izolácie pri prevliekaní. Poškodenie izolácie môže viesť k vážnym následkom, ako je úraz elektrickým prúdom alebo skrat s následným požiarom. Ploché káble sa tiež o niečo ťažšie ohýbajú kvôli svojmu tvaru.
Lanko vs. plný drôt: Ktorý by ste mali použiť?
Minimálny Polomer Ohybu a Manipulácia s Káblami
Pri tvarovaní akýchkoľvek káblov, vrátane CYKY, je nevyhnutné dodržiavať minimálny polomer ohybu stanovený výrobcom. Ohýbanie kábla do ostrejšieho uhla, než je povolené, môže viesť k poškodeniu jeho izolačnej vrstvy, čo znižuje jeho životnosť a bezpečnosť.
Rovnako dôležité je venovať pozornosť minimálnej teplote, pri ktorej je možné s káblami manipulovať. Pri guľatom kábli CYKY je táto teplota -5 °C, zatiaľ čo pri plochom kábli CYKYLo je to až +5 °C. Pri nižších teplotách sa izolácia stáva krehkejšou a náchylnejšou na poškodenie.
Maximálny Počet Zásuviek na Obvod
Na jeden zásuvkový kábel, ktorý je napojený na jeden istič, môžete pripojiť maximálne 10 zásuviek alebo dvojzásuviek. Zásuvky sú na tento účel vybavené priebežnými svorkami, ktoré umožňujú jednoduché prepojenie. Kábel sa vedie od ističa k prvej zásuvke, od nej potom ďalší kábel k druhej a tak ďalej.
Tip pre staviteľov a rekonštrukcie: Pri stavbe nového domu alebo pri rozsiahlejšej rekonštrukcii sa odporúča inštalovať dostatočný počet zásuviek v každej miestnosti. Nespoliehanie sa na predlžovačky je kľúčové. Predlžovačky často používajú vodiče s nižšími prierezmi a môžu byť nekvalitne vyrobené, čo ich robí menej spoľahlivými pri dlhodobom zaťažení v porovnaní s pevne nainštalovanými zásuvkami. Navyše, predlžovačky sú náchylnejšie na poškodenie nábytkom, prišliapnutím alebo inými mechanickými vplyvmi.
Cenové Aspekty a Zmeny na Trhu

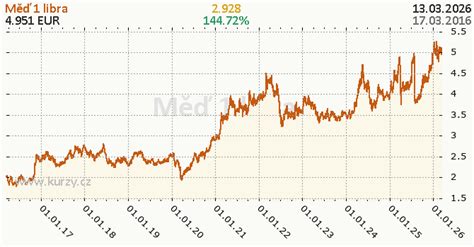

Cena elektrických káblov, vrátane CYKY 3x2,5 mm², podlieha neustálym zmenám. Predajcovia ich naceňujú podľa aktuálnych cien medi na svetových burzách. V súčasnosti (informácia platná pre rok 2023) sa meter guľatého kábla CYKY 3x2,5 pohybuje okolo 1,60 €. Je však dôležité si uvedomiť, že tieto ceny sa môžu meniť aj v priebehu niekoľkých dní.
Pre ilustráciu, jeden meter kábla CYKY-J 3x2,5 mm² s dĺžkou 100 m môže stáť približne 135,00 €, čo zodpovedá cene 1,35 € za meter. Tieto informácie sú orientačné a vždy je dobré si overiť aktuálne ceny u konkrétneho predajcu.
Staré Hliníkové Inštalácie: Riziko, Ktoré Netreba Podceňovať
Ak máte vo svojom byte alebo dome staršiu elektroinštaláciu s hliníkovými káblami, mali by ste zvážiť jej rekonštrukciu. Hliník je v porovnaní s meďou výrazne mäkší kov. Pod tlakom svoriek sa hliníkové vodiče môžu splošťovať a uvoľňovať, čo vedie k zhoršeniu kontaktu. Vzniká prechodový odpor, ktorý spôsobuje zahrievanie miesta kontaktu a predstavuje vážne riziko požiaru.
Okrem toho, staré elektroinštalácie sú často typu TN-C, čo znamená dvojvodičové zapojenie (fázový a nulový vodič). Pri prerušení kontaktu nulového vodiča sa na kostrách spotrebičov s vodivými krytmi môže objaviť životu nebezpečné napätie. Moderné inštalácie využívajú trojvodičové zapojenie (s ochranným vodičom PE), ktoré poskytuje oveľa vyššiu úroveň bezpečnosti.
Alternatívne Káble a Ich Využitie
Hoci káble CYKY sú najrozšírenejšou voľbou pre pevné uloženie v zásuvkových obvodoch, existujú aj alternatívy. Napríklad káble typu CGTG, ktoré majú gumový plášť a vynikajú vysokým stupňom mechanickej odolnosti. Tieto káble sa môžu použiť aj na dočasné rozvody elektriny, napríklad pri stavebných prácach alebo na festivaloch.
Teoretické Možnosti a Praktické Obmedzenia
Teoreticky je možné použiť kábel CYKY 3x1,5 mm² aj pre zásuvky, avšak s nutnosťou použitia 10 A ističa a s obmedzením výkonu na 2 300 W. Použitie hrubšieho kábla, ako je napríklad 3x4 mm², pre bežné 230 V zásuvky by neprinieslo žiadnu výhodu. Svorky na bežných zásuvkách sú konštruované pre vodiče do 2,5 mm² a sú dimenzované pre prúd do 16 A. Aj keby ste použili hrubší kábel, zo zásuviek by ste nemohli odoberať viac ako 16 A, a teda by ste nemohli použiť vyšší istič. Situácia je iná pri špeciálnych priemyselných 230 V zásuvkách, ktoré môžu byť dimenzované aj na vyššie prúdové zaťaženie.
Dôležitosť Odborného Posúdenia
Pri akýchkoľvek prácach na elektroinštalácii, či už ide o novostavbu alebo rekonštrukciu, je nevyhnutné riadiť sa pokynmi projektanta alebo kvalifikovaného elektrotechnika. Každá inštalácia má svoje špecifické požiadavky a len odborník dokáže posúdiť všetky relevantné faktory, vrátane výberu správneho typu kábla, jeho prierezu, dimenzovania ističov a správneho spôsobu ukladania, aby bola zaistená maximálna bezpečnosť a spoľahlivosť. Použitie nevhodných materiálov alebo nesprávne prevedenie môže mať vážne následky.
