V dnešnej dobe je elektroinštalácia neoddeliteľnou súčasťou každej modernej domácnosti a budovy. Medzi základné, no zároveň kľúčové prvky elektroinštalácie patria vypínače. Ich úloha je jednoduchá - ovládať elektrické obvody, najčastejšie osvetlenie. S rozvojom technológií a potrieb užívateľov sa však stretávame s rôznymi typmi vypínačov, ktoré umožňujú nielen základné zapnutie a vypnutie, ale aj ovládanie z viacerých miest, ovládanie viacerých okruhov, či dokonca inteligentné ovládanie. Tento článok sa detailne zameria na jeden z najčastejšie používaných a zároveň najviac mätúcich typov - schodiskový vypínač, jeho označenia, funkcie a možnosti použitia.
Pochopenie základnej terminológie: Čo znamenajú čísla a písmená pri vypínačoch?

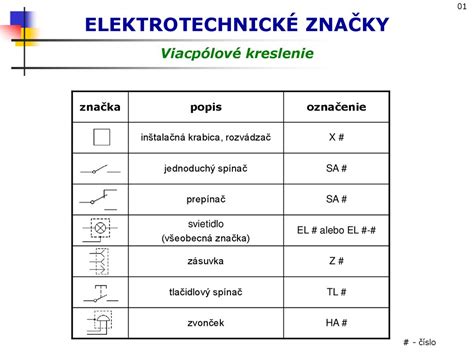

Každý vypínač má svoje špecifické označenie, tzv. radenie, ktoré sa označuje medzinárodne normalizovanými číslami a niekedy aj písmenami. Tieto označenia určujú, akú funkciu konkrétny spínač plní a ako sa bude správať v elektroinštalácii. Pre laika môžu tieto označenia pôsobiť ako zložitá cudzia reč, no v skutočnosti predstavujú kľúč k pochopeniu funkčnosti elektroinštalácie.
Pre lepšiu orientáciu sme jednotlivé typy spínačov rozdelili do štyroch hlavných skupín, pričom najčastejšie sa stretávame s radeniami začínajúcimi číslicami 1, 5, 6 a 7.
Jednoduché vypínače (radenie začínajúce číslicou 1)
Vypínač č. 1 (Radenie 1)
Toto je najbežnejší typ vypínača, nazývaný aj jednopólový alebo jednopáčkový vypínač. Jeho inštalácia je nenáročná a je najjednoduchší na výmenu. Slúži na vypínanie a zapínanie jedného svetelného okruhu (napríklad jedného svetla alebo viacerých svetiel zapojených v jednom obvode) z jedného miesta. Tento typ vypínača nájdete najmä v miestnostiach s jedným vchodom, ako sú toaleta, kúpeľňa či komora. Po stlačení zostáva vypínač v polohe, do ktorej ho prepnete, teda v stabilnej polohe.
Vypínač č. 1N (Radenie 1N)
Ak na vypínači nájdete označenie 1N, ide o rovnaký typ vypínača ako č. 1, avšak má navyše prípravu na podsvietenie alebo signalizáciu chodu zariadenia. To znamená, že vo vypnutom stave môže svietiť malá kontrolka (tlejivka alebo LED dióda), ktorá vám v tme pomôže nájsť vypínač. Tento typ sa používa tam, kde je potrebné ľahko nájsť vypínač v tme, napríklad na chodbách alebo pri vstupe do miestnosti.
Vypínač č. 1/0 (Radenie 1/0)
Označenie 1/0 značí takzvané „tlačidlo“. Tento typ vypínača nemá fixnú polohu - po stlačení sa ihneď vráti do pôvodného stavu (pomocou strunky). Využitie má najmä tam, kde je potrebné iba krátkodobé zopnutie elektrického obvodu, ako napríklad pri ovládaní zvončeka pri vchode do domu či bytu, pre krátke spustenie ventilátora v kúpeľni, alebo na ovládanie žalúzií a roliet.
Vypínač č. 1/0N (Radenie 1/0N)
Podobne ako pri tlačidle 1/0, aj tu existuje variant s podsvietením označovaný ako 1/0N. Táto signalizačná kontrolka pomáha nájsť tlačidlo v tme.
Vypínač č. 2 a č. 3 (Dvojpólový a trojpólový vypínač)
Vypínač č. 2 je dvojpólový vypínač, ktorý má dva vstupy a dva výstupy. Funguje rovnako ako vypínač č. 1, no jednou ovládacou klapkou vie ovládať dva obvody súčasne. Má jednu ovládaciu klapku a ovláda dva vodiče alebo obvody súčasne. Vyznačujú sa vyššou prúdovou zaťažiteľnosťou 16 alebo 20A, kvôli ich použitiu najmä pri vypínaní spotrebičov ako je varná doska, sporák alebo iné výkonné jednofázové spotrebiče.
Vypínač č. 3 je trojpólový vypínač, ktorý má tri vstupy a tri výstupy. Funguje rovnako ako vypínač č. 1. Súbežne ovláda tri vodiče alebo obvody. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie (znesú aj 16 či 20 A), preto sú aj robustnejšie. Sporákovými vypínačmi môžete ovládať aj iné výkonné trojfázové spotrebiče.
Lustrový vypínač (radenie 5)
Vypínač č. 5 (Radenie 5 - Sériový alebo lustrový prepínač)
Veľmi často sa stretnete aj s tzv. lustrovým vypínačom, označeným ako radenie 5. Tento vypínač pripomína jednoduchý vypínač, no má dve samostatné klapky. Každá z nich ovláda vlastný svetelný okruh, napríklad jednotlivé časti lustra či viacero svetiel v jednej miestnosti. Je v podstate zdvojeným vypínačom č. 1 a umožňuje ovládať dva nezávislé obvody z jedného miesta. Najčastejšie sa používa v obývacích izbách, spálňach alebo v kuchyni, kde je potrebné ovládať rôzne svetelné zóny.
Vypínač č. 5a (Kombinovaný vypínač)
Vypínač č. 5a je dvojpáčkový vypínač, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá časť ako vypínač č. 6. Vypínač 5a teda môžete použiť na ovládanie dvoch svietidiel, pričom to druhé môžete pomocou ďalšieho vypínača č. 6 ovládať z dvoch miest.
Vypínač č. 5b (Dvojitý schodiskový prepínač - 6+6)
Vypínač č. 5b, resp. 6+6, je vlastne dvojitý dvojpáčkový striedavý vypínač č. 6 v jednom rámčeku. Dvojitou klapkou môžete s použitím dvoch takýchto vypínačov ovládať dva svetelné okruhy z dvoch miest. Môžete tiež skombinovať 5b vypínač a dva vypínače č. 6 na ovládanie jedného okruhu z troch miest.
Schodiskový prepínač (radenie 6)
Vypínač č. 6 (Radenie 6 - Striedavý alebo schodiskový prepínač)
Na ovládanie jedného svetelného okruhu z dvoch rôznych miest (napríklad z oboch koncov schodiska alebo v chodbách s dvomi vstupmi) sa používa tzv. schodiskový prepínač, označený číslom 6. V praxi to znamená, že jedným vypínačom svetlo zapnete a druhým môžete na inom mieste vypnúť. Tento vypínač je tiež známy pod názvami ako chodbový, striedavý alebo dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína. Striedavý alebo inak schodiskový spínač má jeden spoločný prívod a dva vývody. K nim sa spoločný prívod striedavo pripája. Pre inštaláciu schodiskového vypínača sa najčastejšie používajú dva. Prívod k svietidlu potom prechádza dvojicou striedavých spínačov, z ktorých každý môže prepájať elektrický obvod jednou z dvoch súbežne vedených, ale aj navzájom izolovaných ciest. Jedno svietidlo, respektíve jeden obvod tak môžeme ovládať z dvoch vzdialených miest. Využitie je obľúbené aj v spálňach - jeden vypínač je pri dverách, druhý pri posteli.
Ak necháte jeden z vývodov nezapojený, môžete ho použiť aj ako vypínač č. 1.
Ovládanie z viacerých miest - radenie 7
Vypínač č. 7 (Radenie 7 - Krížový prepínač)

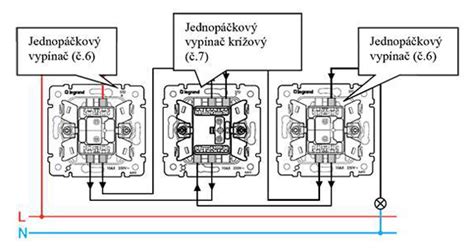

Ak potrebujete ovládať jedno svetlo z troch alebo viacerých miest súčasne, využijete vypínač označený číslom 7. Tento prepínač funguje ako „prostredník“, ktorý sa zapája medzi dva schodiskové prepínače (radenie 6). Krížový spínač má dve dvojice vstupov a výstupov. Tie sú vzájomne funkčne rovnocenné. Prepája tak dva vodiče medzi striedavými spínačmi súbežne alebo krížom a môžeme teda plnohodnotne rozsviacať a zhasínať svetlo nielen zo striedavých spínačov na koncoch, ale aj krížového spínača medzi nimi. Do obvodu pri tom môžeme zaradiť aj niekoľko krížových spínačov. Ideálne je to napríklad pre dlhé chodby, väčšie miestnosti alebo priestory s viacerými vstupmi.
Kombináciou tohto vypínača a 2 vypínačov č. 6 môžete ovládať svietidlo z 3 miest. Ak použijete viacero vypínačov č. 7, budete môcť svietidlo ovládať z ľubovoľného počtu miest.
Zapojenie vypínača č. 5
Kombinované vypínače a špeciálne funkcie
Kombinované vypínače (napr. radenie 6+1)
V prípade potreby môžete vypínače s rôznymi radeniami skombinovať do jedného mechanizmu. Takým príkladom je vypínač 6+1, ktorý nájde svoje využitie v chodbe, kde jednou klapkou ovládate osvetlenie chodby z viacerých miest (pomocou vypínača č. 6) a druhou klapkou napríklad svetlo na WC či v špajzi (pomocou vypínača č. 1).
Špeciálne kombinácie a pokročilé funkcie
Ďalšou možnosťou sú špeciálne kombinácie, napríklad 1/0+1/0 s pružnými klapkami, ktoré sa využívajú na ovládanie žalúzií, alebo 1/0+1, ktorý umožňuje kombináciu ovládania svetla a ventilátora, čo oceníte predovšetkým v kúpeľniach.
Tlačidlá a ich využitie
Tlačidlá sú jednopáčkové vypínače č.1, ktoré sa vracajú pomocou strunky do pôvodnej polohy. Používajú sa na zopnutie spotrebičov, ktorým stačí impulz na ich chod ako napríklad zvončeky, žalúzie, ventilátory, automaty, časovače. Existuje viacero druhov tlačidiel: jednopáčkové, dvojpáčkové, rozpínacie, podsvietené alebo s piktogramami.
Bezpečnosť a špecifické požiadavky
Bezpečnosť pri inštalácii

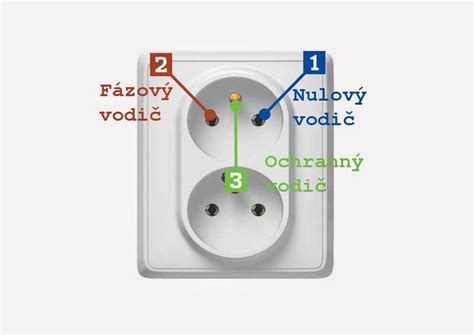

Pri inštalácii vypínačov je potrebné vždy dbať na to, aby prívodné vodiče neboli nalomené, alebo mechanicky poškodené odizolovaním (zarezané do tela vodiča, čo značne oslabuje vodič, preto odporúčame použiť odizolovacie kliešte) a aby sa odizolované časti za žiadnych okolností nedotýkali iných vodičov, či kontaktov, alebo kovového tela samotného vypínača. Všetky skrutky je potrebné dotiahnuť tak, aby sa zamedzilo samovoľnému povoleniu a následnému vypadnutiu vodiča. Rovnako sa vyhnite kombinácii medených a hliníkových vodičov ak je to možné. Používajte zodpovedajúci prierez vodiča podľa záťaže spotrebiča. Vždy sa uistite, že je každý okruh chránený patrične dimenzovaným ističom ktorý vždy preruší iba fázový vodič (hnedý, alebo čierny).
Vypínače v špecifických prostrediach
V miestach so zvýšenou ochranou a aj možnosťou úrazu napríklad s výskytom vody (kúpeľňa, kuchyňa) používajte pre umiestnenie elektroinštalácie predpísané postupy a elektrinštalačný materiál v súlade s príslušnou normou. Pri takejto inštalácii vždy zvoľte ochranu predpísanú patričnou normou, teda so zvýšenou ochranou proti striekajúcej vode (napríklad vypínače s krytím IP44).
Výber a nákup vypínačov
Kvalita a certifikácia
Na slovenskom trhu je v súčasnosti množstvo nekvalitných výrobkov, ktoré môžu niesť falošné certifikáty. Preto je dôležité vyberať produkty od overených a certifikovaných výrobcov. Vypínače sú dostupné v rôznych dizajnových radoch od renomovaných značiek ako Legrand či Schneider Electric, ktoré ponúkajú zladené série zásuviek, vypínačov a iných elektroinštalačných prvkov.
Kde hľadať pomoc
Pokiaľ si nie ste istý správnym výberom vypínačov, neváhajte sa obrátiť na kvalifikovaného elektrikára alebo projektanta. Tí vám poradia s výberom vhodného typu pre vašu konkrétnu potrebu a zabezpečia bezpečnú a správnu inštaláciu. Aj keď sa výmena krytov a rámikov môže zdať ako jednoduchá úloha pre zručného používateľa, zásahy do elektroinštalácie a zapojenie spínačov by mal vždy vykonávať kvalifikovaný elektrikár.
Pochopenie označení a funkcií vypínačov vám umožní lepšie komunikovať s elektrikármi a robiť informované rozhodnutia pri rekonštrukcii či výstavbe vášho domova. Vypínač č. 6, teda schodiskový vypínač, je kľúčovým prvkom pre pohodlné a bezpečné ovládanie osvetlenia vo vašej domácnosti.
