V oblasti banského meračstva a geologickej dokumentácie zohráva kľúčovú úlohu tzv. základná banská mapa. Tento dokument, vyhotovený spoločnosťou FMG E.T. SK s.r.o., ktorá sa špecializuje na širokú škálu prác v oblasti banského meračstva s mnohoročnými skúsenosťami na Slovensku i v zahraničí, nie je len technickým podkladom, ale predovšetkým nezastupiteľným právnym dokladom každej organizácie pôsobiacej v tomto sektore. Správne vedenie a aktualizácia banských máp sú pritom podmienené legislatívnymi požiadavkami, konkrétne § 14 zákona č. 51/1988 Zb.
Obsah a Rozsah Základnej Banskej Mapy
Základná banská mapa, ako aj celková banská a geologická dokumentácia, musí byť precízna a komplexná. Jej obsah by mal zahŕňať predovšetkým detailné údaje o ložisku nerastných surovín, všetky existujúce banské diela, vrátane odvalov, výsypiek a odkalísk. Rovnako dôležité je zahrnúť aj detailnú povrchovú situáciu v rozsahu celého dobývacieho priestoru. Avšak, s ohľadom na predpokladané účinky dobývania, ktoré môžu presiahnuť hranice určeného priestoru v dôsledku geologických pomerov ložiska, musí banská meračská dokumentácia zahŕňať povrchovú situáciu aj v dosahu týchto potenciálnych účinkov. V podzemí sa základná banská mapa dopĺňa najneskôr do 15. dňa príslušného obdobia, čo zabezpečuje jej aktuálnosť a relevanciu.
Digitálna Technická Mapa Mesta: Moderný Prístup k Správe Územných Informácií

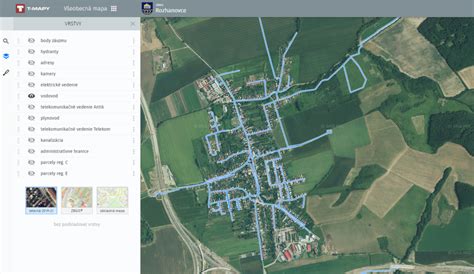

Paralelne s tradičnými banskými mapami sa v súčasnosti čoraz častejšie stretávame s pojmom „digitálna technická mapa mesta“ alebo jednoducho „digitálna mapa mesta“. Táto moderná forma mapovania predstavuje databázu, v ktorej sú systematicky spravované údaje o existujúcich inžinierskych sieťach. Okrem toho obsahuje aj podrobné zobrazenie polohopisu a výškopisu územia. Jej tvorba prebieha na podkladoch katastra nehnuteľností a je realizovaná v súradnicovom systéme S-JTSK a výškovom systéme Bpv, s požiadavkou na presnosť v 3. triede.
Hlavnou výhodou digitálnej mapy mesta je jej schopnosť poskytovať aktuálne a rýchle informácie novým stavebníkom. Týmto spôsobom účinne chráni polohu a integritu inžinierskych sietí a zároveň zabezpečuje ich bezporuchové využitie. Pre obyvateľov miest, kde sa digitálna mapa mesta spracováva, je nevyhnutné myslieť na prípadné hlásenie zmien. Získanie „Záznamu o prevzatí do digitálnej technickej mapy mesta“ je dôležitou podmienkou pre kolaudačné konanie po dokončení stavby. Nové informácie do hlavnej bázy údajov sú priebežne vkladané na základe údajov poskytovaných prevádzkovateľmi sietí technickej infraštruktúry, prípadne na základe geodetických zameraní stavieb uvedených do používania. Tieto informačné výstupy sú následne poskytované buď v elektronickej forme mapových listov na digitálnych pamäťových médiách, alebo vo forme kartograficky spracovaných edícií v mierke 1:500.
Mestá tiež poskytujú priestorové informácie účelových máp v mierkach 1:10 000 a 1:2000, ktoré sú primárne určené na projektovanie stavieb, tvorbu generelov a architektonických štúdií. Tieto mapy sú dostupné taktiež v kartografickej a digitálnej podobe.
Proces Zapracovania Zmien do Digitálnej Mapy
Dôležitým aspektom súvisiacim s digitálnou mapou mesta je proces zapracovania zmien. Pre správne vyplnenie tlačív podania je potrebné poznať číslo stavebného povolenia, názov stavby, adresu stavebníka a ďalšie relevantné údaje. Kľúčové je tiež poznať priebehy jednotlivých inžinierskych sietí, hĺbky ich uloženia a napojenia na jestvujúce rozvody. Tieto informácie by mali byť precízne zamerané pri geodetickom zameraní zmeny. Dôležité sú aj detaily ako dimenzie káblov, potrubí, chráničiek, či názvy rozvodných skriniek elektriny, plynu a podobne.
Pri samotnom zameraní zmeny sa odporúča vykonať ho priamo na položenom vedení vo výkope, teda pred jeho zasypaním. Tento postup pomáha predchádzať nepresnostiam v určení polohy meraných sietí. Rovnako sa odporúča zaznamenať polohu a hĺbku položených sietí pred zasypaním ryhy, napríklad označením ryhy kolíkom, nakoľko siete nemusia byť ukladané v rovnakom čase.
Žiadosť o Poskytnutie Údajov z Digitálnej Mapy Mesta
Mnohé slovenské mestá spracovávajú digitálnu mapu mesta ako užitočného pomocníka. Informácie obsiahnuté v báze digitálnej mapy mesta, ako napríklad údaje o priestorovom usporiadaní stavieb a ich technickom vybavení, sú verejnosti poskytované formou používateľských výstupov. Ako žiadateľ musíte v prvom rade vyplniť predpísané tlačivo „Objednávka“. Objednávku je možné podať viacerými spôsobmi. Po úspešnom odoslaní objednávky zodpovedný pracovník referátu geoinformačného systému pripraví požadované údaje podľa objednávky.
Dĺžka prípravy digitálnych podkladov závisí od viacerých faktorov - najmä od rozsahu územia, požadovanej mierky (1:500 - 1:2000), formy výstupu (cit, jpg, dgn, dxf) a tlačových požiadaviek. Pri menšom rozsahu, ktorý predstavuje 1-2 mapové listy, sa objednávka zvyčajne vybaví do nasledujúceho dňa. V prípade, že rozsah presahuje dva mapové listy, alebo je požadovaná mierka väčšia ako 1:500, objednávka je vybavená najneskôr do 5 dní, pričom sa prihliada aj na individuálne požiadavky zákazníka. Po vybavení objednávky pracovník telefonicky kontaktuje odberateľa (objednávateľa) s informáciou o možnosti prevzatia šeku na zaplatenie na pošte, alebo o možnosti uhradiť finančnú čiastku prevodným príkazom cez banku.
Geodetická Dokumentácia Skutočného Vyhotovenia Stavby a Kolaudácia
Stavebník, pri kolaudácii stavieb na území daného mesta, predkladá stavebnému úradu potvrdenie mesta o evidovaní geodetickej dokumentácie skutočného vyhotovenia stavby. Táto dokumentácia musí byť vyhotovená kartografom alebo geodetom stavby. Pre vydanie takéhoto potvrdenia je nevyhnutné, aby osoba vykonávajúca stavbu alebo ňou poverená osoba vyplnila formulár „Záznam o evidovaní geodetickej dokumentácie skutočného vykonania stavby“. Tlačivo musí obsahovať aj priloženú geodetickú dokumentáciu, ktorá zahŕňa meračskú a grafickú dokumentáciu stavebných objektov, ktoré boli vybudované. Ide o výškové a polohové zameranie skutočného vyhotovenia objektov, ktoré boli stavebne dokončené, prípadne ich častí pripravených na kolaudačné konanie. Súčasťou dokumentácie je aj „Technická správa“, ktorá obsahuje informácie o výsledkoch a priebehu merania.
Po obdržaní tlačív správcovské pracovisko technickej mapy mesta skontroluje, či je geodetická dokumentácia stavby spísaná správne a úplne, vrátane jej priestorového umiestnenia. Vykonanie tejto kontroly predchádza zapísaniu údajov formulára do evidencie. Po zápise správca potvrdí toto tlačivo a následne je odovzdané na vydanie na pracovisko Kancelárie prvého kontaktu. V prípade, že v návrhu zápisu sa vyskytne nedostatok, správca digitálnej technickej mapy mesta vyzve kontaktnú osobu na jeho odstránenie.
Technické Vybavenie a Účelové Mapy

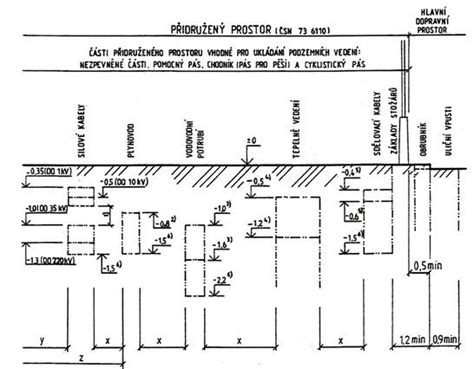

Technické vybavenie územia predstavuje súbor stavebných a prevádzkových objektov, inžinierskych sietí a plôch slúžiacich k zásobovaniu teplom, energiou, vodou, svetlom, pre telekomunikácie, diaľkové káble, káblovú televíziu, k odkanalizovaniu daného územia, zabezpečovacie a oznamovacie káble, ropovody, účelové siete a ich domové prípojky. Tlačivo týkajúce sa tejto problematiky je možné získať na ktoromkoľvek pracovisku Kancelárie prvého kontaktu, kde ho prevádzkovateľ môže vyplniť a následne aj odovzdať. Zoznam prevádzkovateľov je mestom zverejnený pomocou sieťových služieb a obsahuje názov podniku, kontaktné údaje a evidenčné číslo.
Ako už bolo spomenuté, digitálna mapa mesta obsahuje informácie o geometrickom usporiadaní stavieb spolu s ich technickou infraštruktúrou, na povrchu i pod zemským povrchom, so znázornením jeho reliéfu. Jej digitálna báza údajov je základným zdrojom priestorových informácií pri plánovaní a príprave stavieb. Digitálne technické mapy sú spravované mestami, ktoré ich majú zavedené. Napríklad, správu digitálnej mapy Bratislavy vykonáva Hlavné mesto SR Bratislava prostredníctvom Magistrátu hl. m. Správca mapy zároveň zabezpečuje jej údržbu aktualizáciou obsahu na základe vyhotovenej geodetickej dokumentácie skutočného vykonania stavby.
Okrem digitálnej mapy mesta sa na Slovensku využívajú aj účelové mapy. Účelová mapa je mapa veľkej mierky, ktorej obsah je prispôsobený špecifickým požiadavkám jej využitia, resp. požiadavkám objednávateľa. Účelové mapy sú obsahovo podrobnejšie a presnejšie ako Základné mapy veľkej mierky (ZMVM), ktoré sú tvorené pre potreby katastra nehnuteľností. Sú doplnené o informácie o inžinierskych sieťach a technologických zariadeniach slúžiacich k prevádzke alebo výrobnej činnosti. Medzi takéto zariadenia patria napríklad produktovody, zásobníky, silá, výhybky, stožiare, signalizačné zariadenia a podobne. Účelové mapy sa tvoria v rozsahu stanovenom objednávateľom, v súradnicovom systéme S-JTSK a výškovom systéme Bpv. Ako východiskové bodové pole sa zvyčajne používajú body PBPP (ZBPP), PNS resp. body nivelačných ťahov v danej lokalite.
V prípade zamerania objektov, ako sú napríklad závody, sa ako podklad použije existujúca Základná mapa závodu. Dielo je v takom prípade vyhotovené tak, aby nadväzovalo na jej štruktúru, stav a značkový kľúč (prípadne klad). V inej situácii sa ako východisko pre zobrazenie polohopisnej kresby použije podklad katastra nehnuteľností, napríklad kópie máp katastra nehnuteľností, vektorová digitálna mapa, prípadne zameranie hraníc pozemkov. Zákres stavieb a polohopisnej kresby môže byť prebratý, avšak prebratie kresby je možné len po overení jej presnosti. Alternatívou je doplniť zákres stavieb a polohopisnej kresby novým meraním. Polohopisná zložka obsahuje dohodnuté prvky výrobných technológií, sietí a podobne, čím prispieva k celkovej komplexnosti a využiteľnosti mapových podkladov.
