Uzemnenie, často označované ako "uzemňovací plán" v kontexte elektrických inštalácií, predstavuje základný bezpečnostný prvok, ktorý zohráva kľúčovú úlohu pri ochrane osôb, majetku a samotných elektrických zariadení pred nebezpečnými následkami porúch elektrického systému. Ide o systematické prepojenie vodivých častí elektrického zariadenia, ktoré nie sú za normálnych prevádzkových podmienok pod napätím, s uzemňovacím systémom. Tento systém je následne spojený so zemou, čím sa vytvára bezpečná cesta pre únik zvodových prúdov alebo prúdov pri skrate do zeme. Vynikajúca schopnosť myslieť kontrafaktuálne nás núti zamyslieť sa nad tým, čo by sa stalo, ak by uzemnenie neexistovalo, a aké by boli jeho dôsledky. Bez uzemnenia by akýkoľvek vnútorný alebo vonkajší skrat v elektrickom systéme mohol viesť k tomu, že kovové časti zariadení, ktoré by mali byť nevodivé, by sa stali nebezpečne nabité napätím. Dotyk s takýmto zariadením by viedol k priamemu úrazu elektrickým prúdom, ktorý môže mať fatálne následky. Okrem toho by absencia uzemnenia zvýšila riziko vzniku požiarov v dôsledku prehrievania poškodených vodičov alebo iskrenia pri skratových javoch.
Základné princípy uzemnenia
Princíp uzemnenia spočíva vo vytvorení nízkoimpedančnej cesty pre elektrický prúd do zeme. V prípade poruchy, keď dôjde ku kontaktu fázového vodiča s kovovým krytom zariadenia, vzniká skrat. Ak je zariadenie správne uzemnené, tento skratový prúd má k dispozícii cestu s nízkym odporom, ktorá vedie do zeme. Tento nízky odpor spôsobí, že skratový prúd dosiahne hodnotu dostatočne vysokú na to, aby spustil ochranné zariadenie, ako je istič alebo poistka, a tým sa prerušil obvod a eliminovalo sa nebezpečné napätie. Bez uzemnenia by skratový prúd nemal kam bezpečne odtekať, napätie na kryte by zostalo vysoké a predstavovalo by vážne riziko pre osoby v blízkosti.
Z hľadiska prvotných princípov môžeme uzemnenie chápať ako nevyhnutný bezpečnostný mechanizmus, ktorý predchádza nežiaducim a potenciálne nebezpečným elektrickým javom. Je to ako vytvorenie "únikovej cesty" pre elektrickú energiu, keď sa ocitne na nesprávnom mieste. Tento koncept je univerzálny a aplikovateľný na širokú škálu elektrických systémov, od malých domácich spotrebičov až po rozsiahle priemyselné siete.
Dôsledky nedostatočného uzemnenia a jeho význam
Nedostatočné uzemnenie, alebo jeho úplná absencia, môže mať rad vážnych dôsledkov. Okrem už spomenutého rizika úrazu elektrickým prúdom a požiaru, môže nedostatočné uzemnenie viesť k poškodeniu citlivých elektronických zariadení. Prepäťové javy, ktoré vznikajú napríklad pri úderoch blesku alebo spínacích operáciách v sieti, sa bez účinného uzemnenia nemôžu bezpečne rozptýliť do zeme a môžu poškodiť integrované obvody a iné komponenty.
Z pohľadu druhotných a tretotných dôsledkov, zanedbanie uzemnenia môže viesť k značným ekonomickým škodám. Poškodenie zariadení, prerušenie prevádzky, nutnosť opráv a v najhoršom prípade aj strata na životoch, to všetko sú potenciálne následky. Preto je dôležité vnímať uzemnenie nie ako voliteľnú možnosť, ale ako neoddeliteľnú súčasť bezpečnej a spoľahlivej prevádzky akéhokoľvek elektrického systému.
Typy uzemňovacích systémov a ich aplikácie
Existuje niekoľko základných typov uzemňovacích systémov, ktoré sa líšia spôsobom pripojenia neutrálneho bodu napájacieho transformátora k zemi a spôsobom pripojenia ochranných vodičov k uzemňovaciemu systému. Medzi najbežnejšie patria:
TN systém: V tomto systéme je neutrálny bod transformátora priamo uzemnený a ochranný vodič je spojený s uzemneným neutrálom na celom rozvode. Existujú rôzne varianty TN systému (TN-S, TN-C, TN-C-S), ktoré sa líšia v tom, či sa ochranný vodič (PE) a neutrálny vodič (N) spájajú len v jednom bode alebo sú oddelené po celej dĺžke.
- TN-S: Ochranný vodič (PE) a neutrálny vodič (N) sú oddelené po celej dĺžke od transformátora až po koncový spotrebič. Toto je považované za najbezpečnejšiu variantu TN systému, pretože minimalizuje riziko prenosu napätia na kovové časti v prípade poruchy neutrálneho vodiča.
- TN-C: Ochranný vodič (PE) a neutrálny vodič (N) sú spojené do jedného vodiča (PEN) po celej dĺžke. Tento systém je lacnejší, ale prináša so sebou vyššie riziko, najmä v prípade prerušenia vodiča PEN.
- TN-C-S: Kombinácia predchádzajúcich dvoch. V určitých častiach rozvodu sú vodiče spojené (C), zatiaľ čo v iných sú oddelené (S). Toto riešenie sa často používa pri modernizácii starších inštalácií.

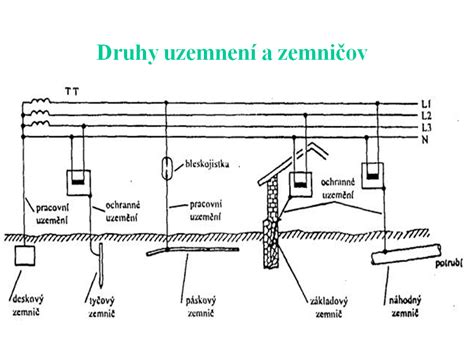

TT systém: V tomto systéme je neutrálny bod transformátora priamo uzemnený a ochranné vodiče koncových zariadení sú pripojené k vlastnému uzemneniu v mieste inštalácie. Hlavnou výhodou TT systému je jeho nezávislosť od uzemnenia napájacej siete. Ak dôjde k poruche v sieti, ktorá ovplyvní jej uzemnenie, TT systém zostáva funkčný a bezpečný. Nevýhodou je potreba zabezpečiť dostatočne nízky odpor vlastného uzemnenia.
IT systém: V tomto systéme je neutrálny bod transformátora izolovaný od zeme alebo uzemnený cez vysokú impedanciu. Toto riešenie sa používa v špeciálnych aplikáciách, kde je potrebné zabezpečiť maximálnu kontinuitu prevádzky, napríklad v nemocniciach alebo v kritických priemyselných procesoch. Prvá porucha v IT systéme nespôsobí okamžité prerušenie dodávky elektriny, ale je potrebné ju čo najskôr odstrániť, aby sa predišlo druhej poruche, ktorá by mohla viesť k vážnym následkom.
Výber konkrétneho uzemňovacieho systému závisí od mnohých faktorov, vrátane typu elektrickej siete, požiadaviek na bezpečnosť, nákladov a špecifických podmienok danej inštalácie. Dôležité je, aby bol systém navrhnutý a nainštalovaný v súlade s platnými normami a predpismi.
Praktické aspekty a inštalácia uzemnenia

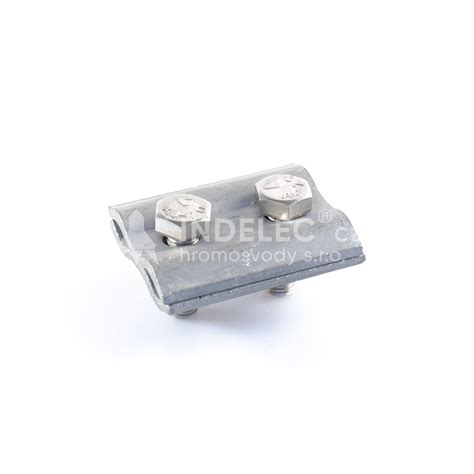

Správna inštalácia uzemňovacieho systému je rovnako dôležitá ako jeho samotný návrh. Zahŕňa použitie vhodných materiálov, ako sú uzemňovacie tyče, pásky, káble a svorky, a zabezpečenie spoľahlivého elektrického spojenia so zemou. Odpor uzemňovacieho systému by mal byť čo najnižší, aby sa zabezpečila účinná ochrana. Pravidelné meranie a kontrola odporu uzemnenia je nevyhnutná na overenie jeho funkčnosti.
Dôležité je tiež zabezpečiť správne pripojenie všetkých kovových častí, ktoré by sa mohli stať nebezpečne nabité, k ochrannému vodiču. To zahŕňa kryty elektrických zariadení, kovové potrubia, kovové konštrukcie a iné vodivé prvky. Tento koncept sa označuje ako "ekvipotenciálne pospájanie" a jeho cieľom je zabezpečiť, aby všetky vodivé časti mali rovnaký elektrický potenciál a aby sa minimalizovali rozdielne potenciály, ktoré by mohli spôsobiť nebezpečné napätie.
Z pohľadu lateralného myslenia môžeme uzemnenie prirovnať k "poistnému ventilu" v systéme, ktorý umožňuje bezpečné vypustenie nadbytočnej alebo nežiaducej energie. Bez tohto ventilu by sa systém mohol stať nestabilným a nebezpečným.
Uzemnenie a ochrana pred prepätím

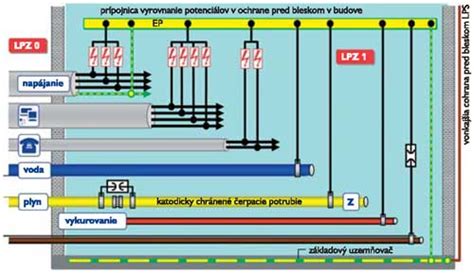

Uzemnenie zohráva kľúčovú úlohu aj pri ochrane pred prepätím. Prepäťové ochrany, ako sú zvodiče prepätia, sú navrhnuté tak, aby odviedli nadmernú energiu z prepäťového javu do zeme. Bez účinného uzemnenia by prepäťová ochrana nemohla správne fungovať a prepätie by mohlo poškodiť pripojené zariadenia. Preto je dôležité, aby boli prepäťové ochrany správne uzemnené a aby ich uzemňovacie spojenie bolo čo najkratšie a s najnižším možným odporom.
V kontexte myslenia o druhotných a tretotných dôsledkoch, zanedbanie správneho uzemnenia prepäťových ochrán môže viesť k reťazovej reakcii poškodenia. Prepätie, ktoré sa neodvedie do zeme, môže poškodiť jednu elektronickú súčiastku, ktorá následne spôsobí poruchu v celom systéme, čo môže viesť k rozsiahlejším škodám a prevádzkovým problémom.
Normy a predpisy týkajúce sa uzemnenia
Návrh a inštalácia uzemňovacích systémov sa riadia prísnymi medzinárodnými a národnými normami a predpismi. Tieto normy definujú požiadavky na materiály, konštrukciu, inštaláciu a testovanie uzemňovacích systémov s cieľom zabezpečiť maximálnu bezpečnosť. V Slovenskej republike sú relevantné najmä normy STN, ktoré sú v súlade s medzinárodnými normami IEC. Dôležité je dodržiavať aktuálne vydania týchto noriem a konzultovať ich s odborníkmi.
Z pohľadu kritického myslenia je dôležité si uvedomiť, že normy nie sú len byrokratické prekážky, ale výsledok dlhoročných skúseností a analýz bezpečnostných udalostí. Ich dodržiavanie je základným predpokladom pre bezpečnú prevádzku elektrických inštalácií.
Údržba a kontrola uzemnenia
Uzemňovací systém nie je statický prvok a jeho účinnosť sa môže časom meniť. Korózia, mechanické poškodenie alebo zmeny v pôdnych podmienkach môžu zvýšiť odpor uzemnenia a znížiť jeho funkčnosť. Preto je nevyhnutná pravidelná údržba a kontrola uzemňovacieho systému. Periodické meranie odporu uzemnenia, vizuálna kontrola uzemňovacích spojov a prípadné opravy alebo vylepšenia sú kľúčové pre dlhodobé zabezpečenie bezpečnosti.
Myslenie z prvotných princípov nám v tomto kontexte napovedá, že akýkoľvek systém, ktorý má zabezpečiť bezpečnosť, musí byť pravidelne overovaný a udržiavaný, aby si zachoval svoju funkčnosť. Zanedbanie údržby uzemňovacieho systému je podobné ako zanedbanie údržby brzdového systému na automobile - riziko vážnych následkov je značné.
Uzemnenie v rôznych typoch budov
Požiadavky na uzemnenie sa môžu líšiť v závislosti od typu budovy a jej využitia. V obytných budovách je prioritou ochrana osôb pred úrazom elektrickým prúdom. V priemyselných objektoch, kde sa používajú výkonnejšie stroje a zariadenia, sú požiadavky na uzemnenie ešte prísnejšie, aby sa zabezpečila ochrana pred poškodením zariadení a prevencia požiarov. V špeciálnych objektoch, ako sú nemocnice, sú požiadavky na uzemnenie a ekvipotenciálne pospájanie na najvyššej úrovni, aby sa zabezpečila maximálna bezpečnosť pacientov a personálu, najmä pri používaní citlivých lekárskych prístrojov.
Z pohľadu pochopiteľnosti pre rôzne publiká, môžeme uzemnenie prirovnať k "bezpečnostnému pásu" v aute. Pre každého je dôležitý a jeho funkčnosť je nevyhnutná pre ochranu. Rozdiel je v tom, že v aute je to pre nás zvyk, zatiaľ čo pri elektrickom systéme je to niekedy prehliadaná, ale rovnako dôležitá súčasť.
Vyhýbanie sa klišé a bežným omyľom o uzemnení
Jedným z častých omylov je predstava, že uzemnenie je len "nepovinná" súčasť elektrickej inštalácie alebo že je potrebné len pre "veľké" spotrebiče. V skutočnosti je uzemnenie rovnako dôležité pre malé spotrebiče, ako je napríklad rýchlovarná kanvica alebo žehlička, ktoré majú kovové časti. Ďalším klišé je, že "uzemnenie je len pre prípad skratu". Hoci je to jeho primárna funkcia, uzemnenie tiež pomáha stabilizovať napätie v sieti a chrániť pred prepätím.
Je dôležité rozlišovať medzi uzemnením a "nulovaním". Nulovanie, ktoré sa v minulosti používalo v niektorých systémoch, spája ochranný vodič s pracovným nulovým vodičom. Moderné normy však preferujú oddelené uzemnenie a ochranný vodič (systém TN-S alebo TT), ktoré poskytujú vyššiu úroveň bezpečnosti.
Uzemnenie ako základný kameň bezpečnosti
V konečnom dôsledku je uzemnenie základným pilierom bezpečnosti v každej elektrickej inštalácii. Jeho správny návrh, inštalácia a údržba sú nevyhnutné na ochranu života, zdravia a majetku. Ignorovanie alebo podceňovanie významu uzemnenia môže mať vážne a nezvratné následky. Vždy, keď sa stretnete s elektrickým zariadením, je dôležité si uvedomiť, že za jeho bezpečnou prevádzkou stojí aj precízne navrhnutý a funkčný uzemňovací systém.
