Uzemnenie, často označované aj ako "uzemňovací plán" alebo "uzemňovacia sústava", je kľúčovým prvkom elektroinštalácie každej budovy. Jeho primárnym cieľom je ochrana osôb a majetku pred nebezpečnými účinkami elektrického prúdu, najmä v prípade porúch izolácie alebo prepätia. V kontexte Bratislavy, ako hlavného mesta s rastúcou infraštruktúrou a modernými stavebnými štandardmi, nadobúda správne navrhnuté a realizované uzemnenie mimoriadny význam. Tento článok sa podrobne venuje problematike uzemnenia v Bratislave, od základných princípov až po špecifické požiadavky a moderné trendy.
Základné Princípy Uzemnenia
Uzemnenie spočíva v prepojení elektrického zariadenia alebo jeho častí s uzemňovacím telesom, ktoré je umiestnené v zemi. Hlavnou myšlienkou je zabezpečiť bezpečnú cestu pre zvodové prúdy do zeme, čím sa minimalizuje riziko úrazu elektrickým prúdom. V prípade poruchy, kedy sa napätie dotkne napríklad kovového krytu spotrebiča, uzemňovací vodič zabezpečí, aby tento prúd nemusel prechádzať cez ľudské telo, ale bezpečne odtiekol do zeme. Tým sa zároveň spustí ochranný prvok, ako je istič alebo prúdový chránič, ktorý preruší napájanie.
Dva základné typy uzemnenia, ktoré sa často vyskytujú v elektroinštaláciách, sú:
- Ochranné uzemnenie: Toto je najbežnejší typ uzemnenia a jeho hlavným účelom je ochrana pred úrazom elektrickým prúdom. Všetky kovové časti elektrických spotrebičov a zariadení, ktoré by sa mohli stať pod napätím v prípade poruchy, sú spojené s uzemňovacím vodičom.
- Pracovné uzemnenie: Tento typ uzemnenia sa používa na zabezpečenie správnej funkcie niektorých elektrických systémov, napríklad pri uzemnení neutrálneho bodu transformátora. Jeho primárnym cieľom nie je ochrana pred úrazom, ale zabezpečenie stability napätia a obmedzenie prepätí.
V Bratislave, rovnako ako všade inde, je nevyhnutné dodržiavať platné technické normy a predpisy pri projektovaní a realizácii uzemňovacích systémov. Tieto normy definujú požiadavky na materiály, rozmery, spôsob ukladania uzemňovacích vodičov a uzemňovacích telies, ako aj na meranie a kontrolu odporu uzemnenia.
Uzemnenie v Bratislavskom Kontexte: Špecifické Aspekty
Mesto Bratislava, s jeho rôznorodou stavebnou históriou a geologickými podmienkami, predstavuje pre uzemňovacie systémy špecifické výzvy. Staršie budovy v historickom centre môžu vyžadovať dodatočné úpravy alebo rekonštrukciu existujúcich uzemňovacích systémov, aby spĺňali súčasné bezpečnostné normy. Nové stavby, na druhej strane, zvyčajne integrujú moderné uzemňovacie systémy už v štádiu projektovania.
Geologické podmienky: Pôda v Bratislave má rôznu vodivosť v závislosti od lokality. V oblastiach s vyšším obsahom ílu alebo vlhkosti je odpor zeme nižší, čo je pre uzemnenie priaznivé. V oblastiach s piesočnatou alebo kamenistou pôdou môže byť odpor zeme vyšší, čo si vyžaduje rozsiahlejšie uzemňovacie telesá alebo použitie špeciálnych vodivých materiálov. Geologický prieskum môže byť nevyhnutný pri návrhu rozsiahlejších uzemňovacích systémov, najmä pre priemyselné objekty alebo rozsiahlejšie bytové komplexy.
Elektromagnetická kompatibilita (EMC): V mestskom prostredí s vysokou koncentráciou elektronických zariadení, ako je Bratislava, je dôležité zvážiť aj aspekty elektromagnetickej kompatibility. Správne uzemnenie pomáha znižovať elektromagnetický šum a zabraňuje vzájomnému rušeniu rôznych zariadení. To je obzvlášť dôležité pre citlivé elektronické systémy, ako sú komunikačné siete, zdravotnícke zariadenia alebo riadiace systémy v priemysle.

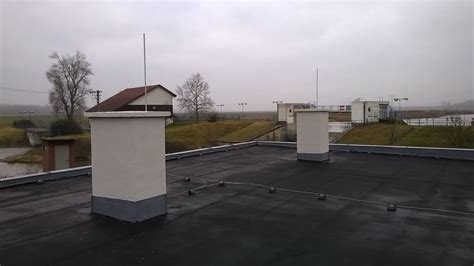

Ochrana pred bleskom: Uzemnenie je neoddeliteľnou súčasťou systému ochrany pred bleskom. Bleskozvod zachytáva elektrický výboj blesku a odvádza ho bezpečne do zeme prostredníctvom uzemňovacieho systému. Vzhľadom na polohu Bratislavy a jej priemernú búrkovú aktivitu je adekvátna ochrana pred bleskom dôležitá pre všetky typy budov, od rodinných domov až po výškové budovy a priemyselné objekty.
Typy Uzemňovacích Telies a Vodičov
Voľba vhodného uzemňovacieho telesa a materiálu uzemňovacích vodičov závisí od mnohých faktorov, vrátane geologických podmienok, požiadaviek na odpor uzemnenia a životnosti systému.
Uzemňovacie telesá:
- Tyčové uzemnenia: Najčastejšie sa používajú pozinkované alebo medené tyče zatlčené do zeme. Ich dĺžka a počet závisia od požadovaného odporu uzemnenia.
- Páskové uzemnenia: Vodivé pásky uložené v zemi vo forme mriežky alebo slučky. Sú vhodné pre oblasti s menšou hĺbkou podzemnej vody alebo kde nie je možné použiť tyčové uzemnenia.
- Doskové uzemnenia: Kovové dosky umiestnené v zemi. Používajú sa menej často, ale môžu byť efektívne v určitých geologických podmienkach.
- Základové uzemnenia: V nových stavbách sa často využíva betónový základ budovy ako súčasť uzemňovacieho systému. V betóne sú uložené oceľové výstuže, ktoré sú elektricky prepojené a tvoria tak rozsiahle uzemňovacie teleso. Tento prístup je efektívny a zároveň šetrí priestor.
Uzemňovacie vodiče:
- Medené vodiče: Medené vodiče majú vynikajúcu vodivosť a odolnosť proti korózii, čo ich robí ideálnou voľbou pre uzemňovacie systémy. Sú však drahšie ako oceľové vodiče.
- Pozinkované oceľové vodiče: Cenovo dostupnejšia alternatíva k medeným vodičom. Pozinkovanie poskytuje ochranu proti korózii, ale ich vodivosť je nižšia ako u medi.
- Nerezové oceľové vodiče: Vynikajúca odolnosť proti korózii, ale sú drahšie a menej vodivé ako meď.
V Bratislave sa pri rekonštrukciách starších budov často stretávame s oceľovými uzemňovacími vodičmi, ktoré môžu byť vplyvom času a korózie už poškodené. V takýchto prípadoch je nevyhnutná ich kontrola a v prípade potreby výmena za moderné, kvalitné materiály.
Meranie a Kontrola Uzemnenia
Správna funkcia uzemňovacieho systému je závislá od jeho nízkeho odporu voči zemi. Preto je pravidelné meranie a kontrola uzemnenia nevyhnutná.
Odpor uzemnenia: Meria sa špeciálnym prístrojom - zemným meracím prístrojom. Hodnota odporu by mala byť v súlade s platnými normami a mala by byť dostatočne nízka na zabezpečenie bezpečného odvodu zvodových prúdov. Pre rôzne typy inštalácií a zariadení sú stanovené maximálne prípustné hodnoty odporu uzemnenia. Napríklad, pre hlavné uzemňovacie svorky je často požadovaný odpor pod 1 Ohm.
Pravidelné kontroly: Okrem merania odporu by sa mali pravidelne vykonávať aj vizuálne kontroly uzemňovacích vodičov, spojov a uzemňovacích telies. Je potrebné skontrolovať, či nedošlo k poškodeniu koróziou, mechanickému poškodeniu alebo uvoľneniu spojov. Frekvencia týchto kontrol závisí od typu inštalácie, prostredia a platných predpisov. Pre dôležité objekty alebo v náročných podmienkach môžu byť kontroly požadované častejšie.
How to Test Ground with Multimeter
V Bratislave je dôležité, aby tieto merania a kontroly vykonávali kvalifikovaní elektroinštalatéri s platným osvedčením. Výsledky meraní a kontrol by mali byť riadne zdokumentované v protokole o meraní.
Moderné Trendy v Uzemnení
S rozvojom technológií a rastúcimi nárokmi na bezpečnosť a spoľahlivosť elektrických systémov sa vyvíjajú aj metódy a materiály používané pri uzemňovaní.
Systémy vyrovnania potenciálov: Okrem hlavného uzemňovacieho systému sa čoraz viac dbá na systémy vyrovnania potenciálov. Tieto systémy zabezpečujú, aby všetky vodivé časti v rámci budovy mali rovnaký elektrický potenciál, čím sa predchádza vzniku nebezpečných napäťových rozdielov pri poruchách. To je obzvlášť dôležité v budovách s rozsiahlymi kovovými konštrukciami, ako sú priemyselné haly alebo moderné kancelárske budovy.
Pokročilé materiály: Vývoj materiálov prináša nové možnosti v oblasti uzemňovania. Používajú sa špeciálne zliatiny s vysokou vodivosťou a odolnosťou proti korózii, ako aj kompozitné materiály, ktoré kombinujú elektrickú vodivosť s mechanickou pevnosťou. V niektorých prípadoch sa používajú aj gélové alebo pastovité materiály, ktoré sa aplikujú okolo uzemňovacích telies na zlepšenie kontaktu s pôdou a zníženie odporu.
Inteligentné uzemňovacie systémy: V oblasti "inteligentných budov" sa objavujú aj pokročilé uzemňovacie systémy, ktoré sú integrované s monitorovacími a diagnostickými systémami. Tieto systémy dokážu nepretržite sledovať stav uzemnenia, detegovať prípadné problémy a automaticky signalizovať potrebu údržby. To zvyšuje spoľahlivosť celého elektrického systému a predlžuje jeho životnosť.
V Bratislave, s jej ambíciami stať sa moderným a technologicky vyspelým mestom, je implementácia týchto moderných trendov v uzemňovaní dôležitá pre zabezpečenie bezpečnosti a efektivity nových stavieb a rekonštrukcií.
Legislatíva a Normy Týkajúce sa Uzemnenia v SR
V Slovenskej republike sa oblasť uzemnenia riadi predovšetkým súborom technických noriem, ktoré sú v súlade s medzinárodnými normami IEC (International Electrotechnical Commission). Kľúčové normy, ktoré sa týkajú uzemnenia, zahŕňajú napríklad:
- STN EN 62305 (séria): Ochrana pred bleskom. Tieto normy definujú požiadavky na návrh, inštaláciu a údržbu systémov ochrany pred bleskom, vrátane uzemňovacích systémov.
- STN HD 60364 (séria): Elektrické inštalácie nízkeho napätia. Táto komplexná séria noriem pokrýva všetky aspekty nízkonapäťových elektrických inštalácií, vrátane uzemnenia, ochrany pred úrazom a výberu ochranných zariadení.
- STN EN 50122-1: Elektrické aplikácie na dráhach - Systémy koľajnicových vozidiel - Časť 1: Bezpečnostné opatrenia proti elektrickému šoku a proti nebezpečným elektrickým vplyvom. Táto norma sa týka špecifických požiadaviek na uzemnenie v prostredí železničnej dopravy, ktoré je v Bratislave tiež relevantné.
Okrem noriem sa pri uzemňovaní musia dodržiavať aj príslušné zákony a vyhlášky, ktoré sa týkajú bezpečnosti práce, ochrany zdravia a bezpečnosti technických zariadení. Všetky práce na elektroinštaláciách, vrátane uzemňovacích systémov, musia byť vykonávané kvalifikovanými osobami s príslušným oprávnením.
Záver
Uzemnenie je základným kameňom bezpečnej elektroinštalácie. V Bratislave, ako dynamicky sa rozvíjajúcom meste, je dodržiavanie vysokých štandardov v oblasti uzemnenia nevyhnutné pre ochranu obyvateľov a ich majetku. Od správneho návrhu a výberu materiálov, cez precíznu realizáciu a pravidelné kontroly, až po implementáciu moderných technológií - každý krok je dôležitý pre zabezpečenie spoľahlivého a bezpečného elektrického systému. Dôraz na dodržiavanie platných noriem a legislatívy, ako aj na odbornú spôsobilosť vykonávajúcich osôb, je v Bratislave rovnako kľúčový ako v akomkoľvek inom modernom meste.
