Uzemnenie je základným pilierom bezpečnosti každej modernej elektroinštalácie. Hoci sa môže zdať ako technický detail, jeho správna funkcia je kľúčová pre ochranu osôb pred úrazom elektrickým prúdom a pre zabezpečenie správnej prevádzky elektrických spotrebičov. Pochopenie princípov uzemnenia a jeho dôležitosti je preto nevyhnutné pre každého majiteľa nehnuteľnosti či technicky zdatného jednotlivca. Tento článok sa ponorí do hĺbky problematiky uzemnenia, vysvetlí jeho funkciu, rôzne typy a dôležité aspekty inštalácie.
Základná funkcia uzemnenia: Cesta pre nežiaduce prúdy
Hlavnou úlohou uzemnenia je vytvoriť bezpečnú cestu pre elektrický prúd v prípade poruchy. Predstavte si, že sa izolácia na elektrickom vodiči poškodí a tento vodič sa dotkne kovového krytu spotrebiča. Bez uzemnenia by celý kryt spotrebiča mohol byť pod nebezpečným napätím. Ak by sa ho niekto dotkol, elektrický prúd by prešiel jeho telom do zeme, čo by mohlo mať fatálne následky.
Uzemnenie však tento problém rieši. Uzemnený vodič, často označený zelenou alebo zeleno-žltou farbou, je pripojený ku kovovým častiam spotrebičov a zároveň k zemniacemu systému budovy. V prípade spomínanej poruchy, keď sa poškodený vodič dotkne krytu, uzemnený vodič okamžite umožní prúdu pretekať do zeme. Tento náhly nárast prúdu spôsobí vybavovanie ističa alebo prúdového chrániča, čím sa preruší dodávka elektriny do postihnutého obvodu a odstráni sa tak nebezpečenstvo.
Je dôležité pochopiť, že uzemnenie nie je určené na bežnú prevádzku spotrebičov. Jeho primárnym účelom je ochrana pred poruchovými stavmi. Správne dimenzované a funkčné uzemnenie je preto neoddeliteľnou súčasťou každej zodpovednej elektroinštalácie.
Typy uzemnenia: Systémy TN, TT a IT
Vo svete elektroinštalácií existujú rôzne systémy uzemnenia, ktoré sa líšia spôsobom pripojenia elektrického zariadenia k zemi. Najčastejšie sa stretávame so systémami TN, TT a IT. Každý z nich má svoje špecifické vlastnosti a použitie.

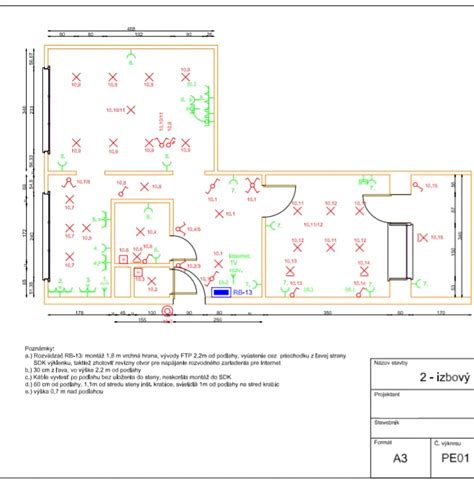

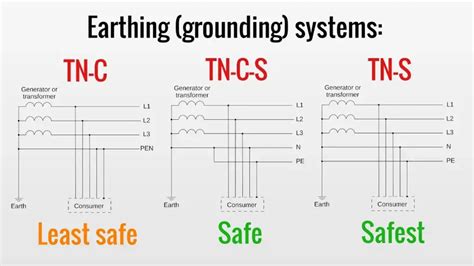

Systém TN (Terre-Neutre): V tomto systéme je bod napájacej transformátorovej stanice priamo uzemnený (Terre) a zároveň je spojený s ochranným vodičom (Neutre) v celej sieti. Existujú tri podkategórie systému TN:
- TN-S (Separated): Ochranný vodič (PE) je úplne oddelený od neutrálneho vodiča (N) už od zdroja napájania. Toto je najbezpečnejší variant systému TN, pretože zabraňuje prenikaniu prevádzkových prúdov do ochranného vodiča.
- TN-C (Combined): Ochranný vodič (PE) a neutrálny vodič (N) sú spojené v jednom vodiči (PEN) po celú dobu distribúcie. Tento systém je lacnejší na inštaláciu, ale má vyššie riziko preniknutia prevádzkových prúdov do ochranného systému a je menej bezpečný. V mnohých krajinách je jeho použitie obmedzené.
- TN-C-S (Combined-Separated): Kombinuje prvky oboch predchádzajúcich systémov. V časti siete sú vodiče PEN spojené a v inej časti sú oddelené na N a PE. Toto riešenie sa často používa pri rekonštrukciách starších budov.
Systém TT (Terre-Terre): V tomto systéme sú body napájacej transformátorovej stanice aj ochranné prvky elektrických zariadení priamo uzemnené. Medzi zdrojom a chránenými zariadeniami nie je žiadne priame spojenie uzemnením. Bezpečnosť je zabezpečená predovšetkým použitím prúdových chráničov (RCD), ktoré reagujú na rozdiel prúdov medzi fázovým a neutrálom, čo indikuje únik prúdu do zeme. Tento systém sa často používa v oblastiach s horšou kvalitou uzemnenia.
Systém IT (Isolé-Terre): V tomto systéme je napájacia sieť buď izolovaná od zeme, alebo uzemnená cez vysokoimpedančné zariadenie. Ochranné prvky elektrických zariadení sú priamo uzemnené. Systém IT sa používa v špecifických aplikáciách, kde je mimoriadne dôležitá kontinuita dodávky elektriny, napríklad v nemocniciach (operačné sály) alebo v priemyselných prevádzkach, kde by prerušenie dodávky elektriny mohlo spôsobiť vážne následky. Prvé porušenie izolácie v systéme IT nevedie k okamžitému prerušeniu dodávky, ale signalizuje potrebu odstránenia poruchy v čo najkratšom čase.
Dôležitosť správneho uzemnenia pre bezpečnosť
Správne navrhnuté a nainštalované uzemnenie je jednou z najdôležitejších bezpečnostných prvkov v každom objekte. Jeho úloha presahuje rámec ochrany pred úrazom elektrickým prúdom.
- Ochrana pred prepätím: Uzemnenie pomáha odvádzať prepäťové impulzy, ktoré môžu vzniknúť napríklad pri úderoch blesku alebo pri spínacích procesoch v elektrickej sieti. Tieto prepätia by inak mohli poškodiť citlivé elektronické zariadenia.
- Stabilizácia napätia: V niektorých systémoch uzemnenie prispieva k stabilite napätia v sieti.
- Ochrana pred statickou elektrinou: V určitých prostrediach, kde sa hromadí statická elektrina (napríklad v priemyselných halách s určitými materiálmi), môže uzemnenie pomôcť odvádzať túto energiu a predchádzať tak nebezpečným výbojom.
- Správna funkcia ochranných zariadení: Prúdové chrániče (RCD) a ističe sú navrhnuté tak, aby fungovali správne len vtedy, keď je k dispozícii spoľahlivé uzemnenie. Bez neho by tieto ochranné prvky nemuseli reagovať v prípade poruchy.
Ako funguje zemniaci systém?
Zemniaci systém sa skladá z niekoľkých kľúčových prvkov, ktoré spolupracujú na zabezpečení bezpečného odvodu prúdu do zeme.
- Uzemňovacia tyč (uzemňovač): Toto je základný prvok, ktorý je priamo zapustený do zeme. Môže ísť o jednu alebo viacero zemniacich tyčí, zemniacich dosiek alebo zemniacich pásov. Cieľom je zabezpečiť čo najlepší kontakt s pôdou, a tým dosiahnuť nízky zemný odpor.
- Hlavná uzemňovacia prípojnica (HUP): Všetky uzemňovacie vodiče z rôznych častí budovy a z elektrickej siete sa zbiehajú na tejto prípojnici. Je to centrálny bod, ku ktorému sa pripája hlavný uzemňovací vodič.
- Uzemňovacie vodiče: Tieto vodiče spájajú kovové časti elektrických spotrebičov, kovové konštrukcie budovy a iné potenciálne nebezpečné kovové predmety s hlavnou uzemňovacou prípojnicou.
- Ochranný vodič (PE): V rámci elektroinštalácie je to vodič, ktorý spája ochranné svorky spotrebičov s hlavnou uzemňovacou prípojnicou. Jeho farba je štandardizovaná na zeleno-žltú.
Kvalita zemniaceho systému závisí od mnohých faktorov, vrátane typu pôdy, vlhkosti, hĺbky uloženia zemniča a jeho rozlohy. V oblastiach so suchšou alebo kamenistou pôdou môže byť dosiahnutie nízkeho zemného odporu náročnejšie a vyžaduje si špeciálne techniky inštalácie.
Začnite sa uzemňovať naboso – uvidíte, čo sa stane s vaším telom! Dr. Mandell
Inštalácia a údržba uzemnenia: Kedy a ako?
Inštalácia uzemnenia je práca pre kvalifikovaného elektrikára. Nesprávne zapojenie alebo nedostatočné uzemnenie môže byť rovnako nebezpečné ako jeho absencia. Pri nových stavbách je uzemnenie navrhnuté ako súčasť celkového projektu elektroinštalácie. Pri rekonštrukciách je dôležité skontrolovať stav existujúceho uzemnenia a v prípade potreby ho doplniť alebo modernizovať, najmä pri prechode na nové typy elektrických spotrebičov alebo pri zmenách v elektrickej sieti.
Pravidelná kontrola a údržba uzemňovacieho systému je rovnako dôležitá ako jeho správna inštalácia. Zemniče môžu časom korodovať, pôda sa môže meniť a spoje sa môžu uvoľniť. Preto sa odporúča vykonávať pravidelné merania zemného odporu a vizuálne kontroly uzemňovacieho systému, najmä po udalostiach, ako sú silné búrky alebo údery blesku v blízkosti objektu.
Časté mýty a nedorozumenia o uzemnení
Napriek jeho dôležitosti existuje okolo uzemnenia stále mnoho mýtov a nedorozumení.
- Mýtus: "Mám prúdový chránič, uzemnenie nepotrebujem." Prúdový chránič (RCD) je dôležitá bezpečnostná pomôcka, ale nenahrádza funkciu uzemnenia. RCD funguje na princípe detekcie rozdielu prúdov, ale na správne a rýchle vybavovanie v prípade poruchy sa spolieha na nízky odpor uzemnenia.
- Mýtus: "Uzemnenie je len pre staré spotrebiče." Moderné spotrebiče, najmä tie s elektronickými komponentmi, sú často citlivejšie na elektrické rušenie a prepätia. Správne uzemnenie im pomáha správne fungovať a chráni ich pred poškodením.
- Mýtus: "Stačí pripojiť kovový kryt na nulový vodič." Toto je extrémne nebezpečné. Nulový vodič slúži na prevádzku spotrebiča a môže byť v určitých situáciách pod napätím. Uzemnenie je určené výhradne na odvádzanie poruchových prúdov do zeme a musí byť oddelené od prevádzkového nulového vodiča (okrem systému TN-C).
- Mýtus: "Ak bývam v bytovke, uzemnenie sa ma netýka." V moderných bytových domoch je uzemnenie súčasťou spoločnej elektroinštalácie. V prípade pochybností je však vždy dobré informovať sa u správcu budovy alebo u správcu elektrickej siete.
Záver
Uzemnenie nie je len technickým predpisom, ale základným predpokladom pre bezpečnú a spoľahlivú prevádzku elektrických zariadení v našich domovoch a pracoviskách. Pochopenie jeho funkcie, dodržiavanie správnych postupov pri inštalácii a pravidelná údržba sú kľúčové pre ochranu zdravia a majetku. Vždy sa spoľahnite na odborné znalosti kvalifikovaných elektrikárov, keď ide o bezpečnosť vašej elektroinštalácie.
