Zemniace systémy sú základným prvkom bezpečnosti a spoľahlivosti elektrických inštalácií. Ich správne navrhnutie a implementácia zabraňuje škodám spôsobeným prepätím, bleskom a statickou elektrinou, pričom zabezpečuje ochranu ľudí aj majetku. V kontexte moderných technológií a rastúcich nárokov na elektrické siete sa otázka uzemňovacích plánov stáva stále relevantnejšou. Tento článok sa zameriava na uzemňovací plán väzieb, jeho význam, princípy návrhu a praktické aspekty implementácie, pričom čerpá z existujúcich odborných poznatkov a regulačných požiadaviek.
Základné princípy uzemňovania
Uzemňovanie je proces spájania elektrických zariadení a systémov s elektródou zavedenou do zeme. Hlavným cieľom uzemňovania je vytvoriť bezpečnú cestu pre zvodové prúdy do zeme, čím sa minimalizuje riziko úrazu elektrickým prúdom a poškodenia zariadení. Existujú rôzne typy uzemnenia, pričom uzemňovací plán väzieb sa zameriava na konkrétny spôsob prepojenia uzemňovacích vodičov a uzemňovacích elektród v rámci komplexnejšej elektroinštalácie.
Kľúčovými pojmami v oblasti uzemňovania sú:
- Uzemňovacia sústava: Súbor všetkých uzemňovacích vodičov, uzemňovacích elektród a ich spojov.
- Uzemňovací vodič: Vodič spájajúci uzemňovaný bod zariadenia s uzemňovacou sústavou.
- Hlavná uzemňovacia svorka (HUS): Miesto, kde sa zbiehajú hlavné uzemňovacie a ekvipotenciálne pripojovacie vodiče.
- Ekvipotenciálne pospájanie: Spojenie vodivých častí, ktoré nie sú súčasťou elektrického obvodu, s cieľom zabezpečiť, aby všetky tieto časti mali počas prevádzky rovnaký elektrický potenciál. Toto je kľúčové pre zabránenie vzniku nebezpečného napätia medzi dotykovými povrchmi.
Uzemňovací plán väzieb sa zameriava na detailné prepojenie týchto prvkov tak, aby vytvorili homogénnu a efektívnu uzemňovaciu sieť.
Význam uzemňovacieho plánu väzieb
Uzemňovací plán väzieb je špecifický dokument alebo súbor pokynov, ktorý definuje presnú konfiguráciu uzemňovacieho systému v rámci danej stavby alebo zariadenia. Jeho význam spočíva v:

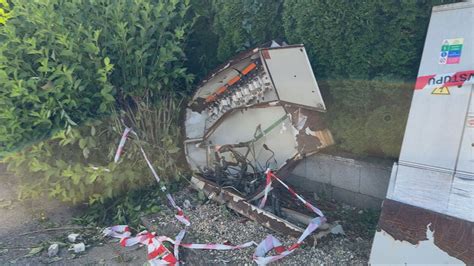

- Zabezpečení bezpečnosti: Správne navrhnutý uzemňovací plán väzieb zabezpečuje, že v prípade poruchy (napríklad skratu alebo úderu blesku) bude prúd bezpečne odvedený do zeme. Tým sa chránia osoby pred úrazom elektrickým prúdom a znižuje sa riziko vzniku požiaru.
- Ochrane pred prepätím: Uzemnenie pomáha odvádzať prepäťové rázy, ktoré môžu vzniknúť v dôsledku atmosférických výbojov (blesku) alebo spínacích procesov v sieti. Tieto rázy by inak mohli poškodiť citlivé elektronické zariadenia.
- Stabilite elektrickej siete: Dobré uzemnenie prispieva k stabilite napätia v sieti a zabezpečuje správnu funkciu ochranných prvkov, ako sú ističe a prúdové chrániče.
- Dodržiavaní noriem a predpisov: Legislatíva a technické normy (napríklad STN EN 62305 pre ochranu pred bleskom) striktne definujú požiadavky na uzemňovacie systémy. Uzemňovací plán väzieb je nevyhnutný na preukázanie súladu s týmito predpismi.
- Minimalizácii elektromagnetického rušenia (EMR): Správne uzemnenie a ekvipotenciálne pospájanie pomáha redukovať elektromagnetické rušenie, ktoré môže negatívne ovplyvniť funkciu komunikačných a dátových systémov.
Uzemňovací plán väzieb teda nie je len technickým dokumentom, ale základným predpokladom pre bezpečnú a spoľahlivú prevádzku akéhokoľvek elektrického systému. Jeho absencia alebo nesprávne spracovanie môže mať fatálne následky.
Komponenty uzemňovacieho plánu väzieb
Úspešný uzemňovací plán väzieb zahŕňa niekoľko kľúčových komponentov, ktoré musia byť starostlivo navrhnuté a implementované. Tieto komponenty tvoria celistvý systém, ktorý zabezpečuje požadovanú úroveň bezpečnosti a funkčnosti.
1. Uzemňovacie elektródy
Uzemňovacie elektródy sú prvky, ktoré priamo tvoria spojenie so zemou. Ich výber a rozmiestnenie závisí od geologických podmienok, požadovanej hodnoty zemného odporu a typu inštalácie. Medzi bežné typy patria:
- Prútové uzemňovače: Najčastejšie používané, vo forme tyčí z pozinkovanej ocele alebo medi, ktoré sa zarážajú do zeme. Ich dĺžka a počet závisia od požadovanej vodivosti.
- Plošné uzemňovače: Mriežky alebo siete z vodičov umiestnené pod povrchom zeme. Sú vhodné pre oblasti s vyšším zemným odporom.
- Základové uzemňovače: Využívajú výstuž betónových základov budovy ako uzemňovaciu elektródu. Je to efektívny spôsob, ako integrovať uzemnenie do stavby už vo fáze výstavby.
- Páskové uzemňovače: Vodiče v tvare pásu uložené v zemi v hĺbke, ktorá zabezpečuje ich ochranu pred mechanickým poškodením a koróziou.
Výber správneho typu a konfigurácie uzemňovacích elektród je rozhodujúci pre dosiahnutie nízkeho zemného odporu, čo je nevyhnutné pre efektívne odvádzanie zvodových prúdov.
2. Uzemňovacie vodiče
Uzemňovacie vodiče slúžia na prepojenie rôznych častí elektroinštalácie s uzemňovacími elektródami. Ich prierez musí byť dostatočný na bezpečné odvedenie maximálnych predpokladaných prúdov bez prehriatia. V uzemňovacom pláne väzieb je presne špecifikované:
- Materiál vodičov: Najčastejšie sa používa meď alebo pozinkovaná oceľ, v závislosti od prostredia a požiadaviek na odolnosť proti korózii.
- Prierez vodičov: Určuje sa na základe menovitého prúdu obvodu, typu skratového prúdu a dĺžky vodiča, pričom sa dodržiavajú príslušné normy.
- Trasy vodičov: Plán definuje optimálne a najkratšie trasy uzemňovacích vodičov, aby sa minimalizovala indukcia a predchádzalo sa potenciálnym problémom.
- Spoje: Kvalita spojov je kritická. V pláne sú špecifikované metódy spájania (zváranie, skrutkové spoje s vhodným príslušenstvom) a požiadavky na ich ochranu proti korózii.
3. Hlavná uzemňovacia svorka (HUS) a ekvipotenciálne pospájanie

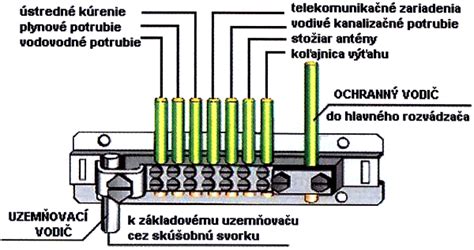

HUS je centrálny bod, kde sa stretávajú všetky hlavné uzemňovacie a ekvipotenciálne pripojovacie vodiče. Z nej sa potom vedú ďalšie uzemňovacie vodiče k jednotlivým častiam inštalácie.
Ekvipotenciálne pospájanie je proces spájania všetkých vodivých častí, ktoré by mohli byť pod napätím, s cieľom vyrovnať ich potenciál. To zahŕňa:
- Hlavné ekvipotenciálne pospájanie: Spojenie HUS s kovovými konštrukciami budovy (vodovodné a plynové potrubia, vykurovacie systémy, kovové rámy okien a dverí, kovové konštrukcie striech a fasád).
- Doplnkové ekvipotenciálne pospájanie: Spojenie kovových častí zariadení (napr. kovové kryty motorov, rozvodných skríň) s hlavným uzemňovacím systémom.
Správne navrhnuté ekvipotenciálne pospájanie je rovnako dôležité ako samotné uzemnenie, pretože zabraňuje vzniku rozdielov potenciálov, ktoré by mohli spôsobiť úraz elektrickým prúdom alebo poškodenie zariadení.
Návrh uzemňovacieho plánu väzieb
Proces návrhu uzemňovacieho plánu väzieb je komplexný a vyžaduje si dôkladnú analýzu viacerých faktorov. Zvyčajne ho vykonávajú kvalifikovaní elektroinžinieri.
1. Analýza prostredia a požiadaviek
Prvým krokom je zhodnotenie špecifických podmienok na mieste inštalácie:
- Typ stavby: Rodinný dom, priemyselný objekt, dátové centrum, nemocnica - každý typ má odlišné požiadavky na spoľahlivosť a bezpečnosť.
- Geologické podmienky: Odolnosť zeminy, jej vlhkosť a chemické zloženie ovplyvňujú zemný odpor. Je potrebné vykonať merania zemného odporu.
- Existujúce siete: Prítomnosť iných uzemňovacích systémov, komunikačných káblov a kovových inštalácií v blízkosti.
- Okolité zdroje rušenia: Možné zdroje elektromagnetického rušenia alebo prepätia.
- Požiadavky noriem: Identifikácia relevantných noriem (napr. STN EN, IEC) a miestnych predpisov.
2. Výpočet zemného odporu a návrh uzemňovacej sústavy
Na základe analýzy sa vypočíta požadovaný zemný odpor. Pre bežné aplikácie sa cieľová hodnota pohybuje od niekoľkých ohmov do desiatok ohmov. Ak namerané hodnoty zemného odporu nie sú dostatočné, navrhne sa rozšírenie alebo úprava uzemňovacej sústavy (napríklad pridanie ďalších uzemňovacích elektród, použitie zemniacej pasty na zníženie odporu).
3. Dimenzovanie vodičov a spojov
Vodiče a ich prierezy sa dimenzujú podľa očakávaných prúdov, ktoré budú musieť odviesť. To zahŕňa:
- Prúdy pri skrate: Výpočet maximálnych skratových prúdov, ktoré môžu pretekať uzemňovacím systémom.
- Prúdy pri údere bleskom: Podľa normy STN EN 62305 sa dimenzujú uzemňovacie systémy na odvedenie prúdov blesku.
- Statická elektrina: V prostrediach s rizikom hromadenia statickej elektriny (napr. v petrochemickom priemysle) je potrebné zabezpečiť dostatočné uzemnenie na jej bezpečné odvádzanie.
Spoje musia byť mechanicky pevné, elektricky vodivé a odolné voči korózii, aby sa zabezpečila dlhodobá spoľahlivosť.
4. Výkresová dokumentácia
Výsledkom návrhu je podrobná výkresová dokumentácia, ktorá obsahuje:
- Schéma uzemňovacej sústavy: Umiestnenie všetkých uzemňovacích elektród, ich typ a rozmery.
- Umiestnenie HUS: Presná poloha hlavnej uzemňovacej svorky.
- Trasy uzemňovacích a ekvipotenciálnych vodičov: Detailné znázornenie vedenia všetkých vodičov od hlavných bodov k jednotlivým zariadeniam a kovovým častiam.
- Prierezy a materiály vodičov: Špecifikácia všetkých použitých vodičov.
- Detaily spojov a uzáverov: Presné zobrazenie spôsobov spájania a ochrany spojov.
Táto dokumentácia slúži ako podklad pre montáž a následnú kontrolu uzemňovacieho systému.
Implementácia a údržba
Správna implementácia uzemňovacieho plánu väzieb je rovnako dôležitá ako jeho návrh. Nedostatočná kvalita montáže môže znehodnotiť aj ten najlepší návrh.
Montáž
- Dodržiavanie plánu: Montážne tímy musia presne dodržiavať výkresovú dokumentáciu. Akékoľvek odchýlky musia byť zdokumentované a schválené projektantom.
- Kvalita spojov: Používanie správnych nástrojov a techník na vytvorenie pevných a vodivých spojov. Spojovacie materiály musia byť odolné voči korózii.
- Ochrana proti korózii: Všetky spoje a exponované časti uzemňovacej sústavy musia byť chránené proti korózii, najmä v agresívnom prostredí.
- Testovanie počas montáže: Pravidelné meranie odporu jednotlivých sekcií uzemňovacej sústavy počas montáže pomáha odhaliť prípadné problémy včas.
Testovanie a revízie
Po dokončení montáže a pred uvedením do prevádzky je nevyhnutné vykonať komplexné testovanie a revíziu uzemňovacieho systému.
- Meranie zemného odporu: Meria sa celkový odpor uzemňovacej sústavy a odpor jednotlivých elektród.
- Meranie kontinuity uzemňovacích vodičov: Kontroluje sa, či sú všetky uzemňovacie a ekvipotenciálne vodiče neprerušené a majú správnu vodivosť.
- Meranie rozdielov potenciálov: Overuje sa, či sú všetky vodivé časti správne ekvipotenciálne pospájané.
- Skúška odolnosti proti prepätiu: V niektorých prípadoch sa môžu vykonávať skúšky odolnosti systému voči simulovaným prepäťovým rázom.
Pravidelné revízie (obvykle raz za niekoľko rokov, v závislosti od typu inštalácie a prostredia) sú kľúčové na zabezpečenie dlhodobej funkčnosti a bezpečnosti. Počas revízie sa kontroluje stav uzemňovacích elektród, vodičov, spojov a celková účinnosť systému.
Údržba
- Pravidelná vizuálna kontrola: Kontrola viditeľných častí uzemňovacej sústavy na známky korózie, poškodenia alebo uvoľnenia.
- Čistenie spojov: Udržiavanie spojov čistých od nečistôt a oxidácie.
- Dopĺňanie uzemňovacej pasty: V prípade potreby sa môže doplniť zemniaca pasta na zníženie odporu okolo uzemňovacích elektród.
- Aktualizácia dokumentácie: V prípade akýchkoľvek zmien alebo opráv na elektroinštalácii je potrebné aktualizovať aj uzemňovací plán.
Uzemnenie s rovnakým potenciálom
Zanedbanie údržby môže viesť k postupnému zhoršovaniu vlastností uzemňovacieho systému, čo zvyšuje riziko porúch a nehôd.
Špecifické aplikácie a výzvy
Uzemňovací plán väzieb má svoje špecifické požiadavky a výzvy v rôznych oblastiach:
Dátové centrá
V dátových centrách je spoľahlivosť uzemňovacieho systému absolútnou prioritou. Okrem ochrany pred bleskom a prepätím je kľúčové aj potlačenie elektromagnetického rušenia, ktoré by mohlo negatívne ovplyvniť citlivé servery a sieťové zariadenia. Používajú sa tu často rozsiahle siete uzemňovacích a ekvipotenciálnych pospájajúcich pásov, ako aj špeciálne tienené káble.
Zdravotníctvo
V nemocniciach a zdravotníckych zariadeniach sú požiadavky na uzemnenie ešte prísnejšie kvôli prítomnosti životne dôležitých prístrojov a riziku úrazu pacientov. Využíva sa tu tzv. lekárske uzemnenie, ktoré minimalizuje rozdiely potenciálov medzi prístrojmi a pacientmi na veľmi nízku úroveň.
Priemyselné aplikácie
V priemysle, najmä v chemickom, petrochemickom alebo potravinárskom sektore, je často potrebné riešiť aj problematiku uzemňovania z dôvodu rizika výbuchu (EX zóny). V takýchto prostrediach je nutné zabrániť vzniku iskrenia, ktoré by mohlo iniciovať výbuch horľavých zmesí. Používajú sa špeciálne materiály a konštrukcie, ktoré minimalizujú statickú elektrinu a zabezpečujú spoľahlivé uzemnenie.
Obnoviteľné zdroje energie
Solárne a veterné farmy generujú vysoké napätia a sú vystavené atmosférickým vplyvom. Ich uzemňovacie systémy musia byť robustné a navrhnuté tak, aby zvládli vysoké prúdy generované bleskom a zabezpečili bezpečný odvod energie do zeme.
Vývoj a budúcnosť uzemňovacích systémov
S neustálym rozvojom technológií a rastúcimi nárokmi na bezpečnosť a spoľahlivosť elektrických sietí sa vyvíjajú aj uzemňovacie systémy.
- Inteligentné uzemňovacie systémy: Budúcnosť prináša monitorovacie systémy, ktoré dokážu v reálnom čase sledovať stav uzemňovacej sústavy, detegovať potenciálne problémy a automaticky upozorňovať na potrebu údržby.
- Nové materiály: Výskum nových materiálov s vyššou vodivosťou a odolnosťou voči korózii môže viesť k efektívnejším a dlhšie trvanlivým uzemňovacím elektródam.
- Integrácia s inteligentnými sieťami (Smart Grids): Uzemňovacie systémy budú čoraz viac integrované do celkovej infraštruktúry inteligentných sietí, čím sa zvýši ich schopnosť reagovať na meniace sa podmienky a zabezpečiť stabilitu celého systému.
Uzemňovací plán väzieb zostane aj naďalej kľúčovým dokumentom, ktorý bude musieť reflektovať tieto nové trendy a zabezpečiť, aby elektrické inštalácie spĺňali najvyššie štandardy bezpečnosti a spoľahlivosti. Jeho správne spracovanie a implementácia sú investíciou do budúcnosti.
