Uzemnenie, často označované aj ako uzemňovací plán, je kľúčovým bezpečnostným prvkom v každom elektrickom systéme. Jeho primárnou funkciou je ochrana osôb a majetku pred škodlivými účinkami elektrického prúdu, najmä pri poruchách alebo neočakávaných udalostiach. Tento článok sa ponorí do hĺbky problematiky uzemnenia, vysvetlí jeho princípy, význam, rôzne typy a jeho aplikácie v rôznych prostrediach, od bežných domácností až po komplexné priemyselné prevádzky.
Prečo je uzemnenie dôležité?
Základným princípom elektrického obvodu je, že prúd potrebuje uzavretú cestu na to, aby mohol tiecť. V normálnych prevádzkových podmienkach elektrický prúd tečie cez vodiče a spotrebiče podľa plánu. Problémy však nastávajú, keď dôjde k poruche. Najčastejšou poruchou, ktorá si vyžaduje uzemnenie, je tzv. skrat na kostru, kedy sa živý vodič dotkne kovovej časti spotrebiča, ktorá nie je elektricky izolovaná od vonkajšieho plášťa.
Bez uzemnenia by sa táto kovová časť stala nebezpečne nabitou elektrickým napätím. Kto by sa jej potom dotkol, stal by sa súčasťou elektrického obvodu a prúd by tiekol cez jeho telo do zeme, čo by mohlo viesť k vážnemu úrazu elektrickým prúdom, popáleninám, alebo dokonca k smrti.
Uzemnenie tento scenár efektívne predchádza. Uzemňovací vodič je pripojený k kovovému plášťu spotrebiča a zároveň je spojený so zemou. V prípade skratu na kostru vytvorí uzemňovací vodič cestu s nízkym odporom pre elektrický prúd. Tento prúd potom netečie cez človeka, ale priamo do zeme. Zároveň, kvôli nízkemu odporu uzemňovacieho obvodu, dôjde k prudkému nárastu prúdu, ktorý by mal vyvolať činnosť ochranného prvku, ako je istič alebo poistka, a tým prerušiť napájanie postihnutého obvodu. Toto okamžité prerušenie dodávky elektriny minimalizuje čas, počas ktorého je spotrebič pod napätím a znižuje riziko úrazu.
Princíp fungovania uzemnenia
Uzemnenie funguje na princípe vytvorenia bezpečnej a nízkoimpedančnej cesty pre elektrický prúd do zeme. V ideálnom prípade by zem mala byť nekonečným rezervoárom pre elektrický náboj. V praxi je zem obrovským vodičom s relatívne nízkym odporom.
Kľúčovými komponentmi uzemňovacieho systému sú:
- Uzemňovacie elektródy: Sú to kovové tyče, dosky alebo siete, ktoré sú hlboko zapustené do zeme. Ich úlohou je zabezpečiť dobrý elektrický kontakt so zemou.
- Uzemňovacie vodiče: Tieto vodiče spájajú elektrické spotrebiče, kovové konštrukcie a iné vodivé časti s uzemňovacími elektródami.
- Pripojovacie body: Miesta, kde sú uzemňovacie vodiče bezpečne pripojené k spotrebičom a k uzemňovaciemu systému budovy.
Keď dôjde k poruche, napätie na kovovom plášti spotrebiča stúpne. Uzemňovací vodič, ktorý je na tento plášť pripojený, okamžite zavedie tento prebytočný náboj do zeme. Nízky odpor uzemňovacieho obvodu spôsobí, že prúd dosiahne úroveň, ktorá spustí ochranné zariadenie (istič, poistku), čím sa preruší napájanie.
Je dôležité poznamenať, že uzemnenie nie je navrhnuté tak, aby odvádzalo normálne prevádzkové prúdy. Jeho primárnou úlohou je reagovať na poruchové stavy. Preto je uzemňovací vodič zvyčajne tenší ako fázový a nulový vodič, ale musí byť schopný bezpečne odviesť prúd po dobu potrebného na aktiváciu ističa.
Typy uzemnenia
Existuje niekoľko typov uzemňovacích systémov, ktoré sa líšia v závislosti od aplikácie a požiadaviek na bezpečnosť.
1. Ochranné uzemnenie (PE - Protective Earth):Toto je najbežnejší typ uzemnenia v domácnostiach a všeobecných prevádzkach. Je to uzemnenie kovových častí spotrebičov a elektrických inštalácií, ktoré nie sú pod normálnym napätím, ale môžu sa stať nebezpečne nabité v prípade poruchy. V moderných elektrických inštaláciách sa často používa systém TN-S, TN-C-S alebo TT, kde PE vodič zabezpečuje ochranu. V zásuvkách je tento vodič označený zelenou a žltou farbou.
2. Prevádzkové uzemnenie (Functional Earth):Na rozdiel od ochranného uzemnenia, prevádzkové uzemnenie slúži na zabezpečenie správnej funkcie niektorých elektrických zariadení. Napríklad, niektoré elektronické zariadenia alebo komunikačné systémy môžu vyžadovať uzemnenie na potlačenie elektromagnetického rušenia alebo na stabilizáciu napätia. Toto uzemnenie nie je primárne určené na ochranu pred úrazom elektrickým prúdom, hoci môže nepriamo prispievať k bezpečnej prevádzke.
3. Ochranné pospájanie (Protective Bonding):Ochranné pospájanie je dôležitou súčasťou celkového uzemňovacieho systému. Zahŕňa pripojenie všetkých vodivých častí, ktoré by sa mohli stať nebezpečne nabité, k hlavnému uzemňovaciemu bodu budovy. To zahŕňa napríklad kovové vodovodné a plynové potrubia, kovové rámy okien, kovové konštrukcie budov a iné. Cieľom je zabezpečiť, aby všetky tieto časti mali rovnaký potenciál, čím sa zabráni vzniku nebezpečného napätia medzi nimi.
4. Uzemnenie pre ochranu pred bleskom (Lightning Protection System Grounding):Tento typ uzemnenia je špecificky navrhnutý na bezpečné zvedenie vysokého prúdu blesku do zeme. Zvyčajne zahŕňa rozsiahlu sieť uzemňovacích elektród okolo budovy a špeciálne uzemňovacie vodiče spojené s bleskozvodom.
Uzemnenie v domácnostiach

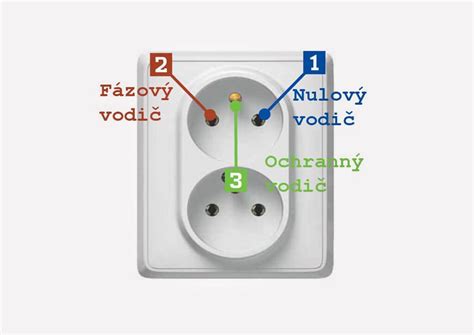

V každej modernej domácnosti je správne uzemnenie nevyhnutnosťou. Elektrické zásuvky sú štandardne vybavené uzemňovacím kontaktom, ktorý je prepojený s hlavným uzemňovacím systémom budovy. Tento systém je potom spojený s uzemňovacou elektródou, ktorá je zapustená do zeme v blízkosti budovy.
Je dôležité zabezpečiť, aby všetky spotrebiče s kovovým plášťom boli pripojené pomocou zástrčky s uzemňovacím kolíkom. Používanie predlžovacích káblov a predlžovačiek bez uzemňovacieho kontaktu pri pripájaní spotrebičov, ktoré ho vyžadujú, predstavuje vážne bezpečnostné riziko.
V starších budovách, kde pôvodná elektroinštalácia nemusí spĺňať moderné normy, je nevyhnutné vykonať modernizáciu. Táto modernizácia by mala zahŕňať inštaláciu nového uzemňovacieho systému, ktorý bude zodpovedať platným predpisom.
Príklady spotrebičov, ktoré vyžadujú uzemnenie:
- Práčky a sušičky
- Chladničky a mrazničky
- Elektrické sporáky a rúry
- Ohrievače vody
- Elektrické ohrievače
- Umyvačky riadu
- Kovové konvektory a ventilátory
- Počítače a iná elektronika (často aj kvôli prevádzkovému uzemneniu)
Uzemnenie v priemysle
V priemyselnom prostredí je požiadavka na uzemnenie ešte prísnejšia a komplexnejšia. Priemyselné prevádzky často využívajú vysoké napätia a pracujú s veľkým množstvom elektrických zariadení, čo zvyšuje riziko porúch a úrazov.
Kľúčové aspekty uzemnenia v priemysle:
- Bezpečnosť pracovníkov: Ochrana zamestnancov pred úrazom elektrickým prúdom je absolútnou prioritou.
- Ochrana zariadení: Správne uzemnenie chráni citlivé elektronické zariadenia pred poškodením spôsobeným prepätím alebo elektrostatickým výbojom.
- Spoľahlivosť prevádzky: Uzemnenie je nevyhnutné pre správnu funkciu mnohých priemyselných procesov a systémov, ako sú riadiace systémy, komunikačné siete a dátové centrá.
- Prevencia požiarov: Iskrenie spôsobené nesprávnym uzemnením alebo elektrostatickým výbojom môže v prostrediach s horľavými materiálmi viesť k požiaru.
V priemyselných aplikáciách sa často stretávame s rôznymi typmi uzemňovacích systémov a špecifickými požiadavkami. Môže ísť o rozsiahle uzemňovacie siete, ktoré pokrývajú celú prevádzku, vrátane spojenia s kovovými konštrukciami budov, potrubiami a inými vodivými prvkami.
Špecifické priemyselné aplikácie:
- Chemický a petrochemický priemysel: V prostrediach s horľavými alebo výbušnými látkami je eliminácia elektrostatického výboja prostredníctvom uzemnenia kritická pre prevenciu požiarov a explózií.
- Výroba elektroniky: Citlivé elektronické komponenty vyžadujú ochranu pred elektrostatickým výbojom (ESD), preto sa používajú špecializované uzemňovacie systémy.
- Energetika: Elektrárne a rozvodné siete vyžadujú robustné uzemňovacie systémy na zabezpečenie stability a bezpečnosti prevádzky.
- Doprava: Železničné systémy, letiská a prístavy majú špecifické požiadavky na uzemnenie pre svoju prevádzku a bezpečnosť.
Elektrostatický výboj (ESD) a uzemnenie
Elektrostatický výboj (ESD) je náhly tok elektrického náboja medzi dvoma objektmi s rôznym elektrickým potenciálom. Tento jav je bežný v našom každodennom živote, napríklad keď sa dotkneme kovového predmetu a pocítime malé "štipnutie".
ESD môže byť problémom v mnohých situáciách:
- Poškodenie elektroniky: ESD môže poškodiť citlivé elektronické komponenty, ako sú integrované obvody, dokonca aj pri relatívne nízkych napätiach, ktoré človek nepociťuje.
- Riziko požiaru a výbuchu: V prostrediach s horľavými alebo výbušnými materiálmi (napr. v chemickom priemysle, bane, alebo pri práci s jemnými prachmi) môže iskra z ESD zapáliť tieto látky a spôsobiť požiar alebo explóziu.
Uzemnenie hrá kľúčovú úlohu pri kontrole ESD:
- Antistatické pracovné stanice: V prostrediach, kde sa pracuje s citlivou elektronikou, sú pracovné plochy, podlahy a dokonca aj oblečenie navrhnuté tak, aby sa zabránilo hromadeniu statického náboja. Osoby pracujúce v takýchto prostrediach sú často pripojené k uzemneniu pomocou antistatických náramkov alebo obuvi.
- Uzemnenie zariadení: Všetky kovové časti zariadení, ktoré by mohli generovať alebo akumulovať statický náboj, by mali byť uzemnené.
- Kontrola vlhkosti: Vzduch s vyššou vlhkosťou pomáha odvádzať statický náboj, preto sa niekedy v problematických prostrediach používa zvlhčovanie vzduchu.
Uzemňovacie systémy a ich vplyv na kvalitu elektrickej energie
Okrem svojej primárnej bezpečnostnej funkcie, správne navrhnuté a implementované uzemňovacie systémy môžu prispieť k zlepšeniu kvality elektrickej energie.
- Potlačenie elektromagnetického rušenia (EMI): Uzemnenie pomáha odvádzať vysokofrekvenčné rušenie generované elektrickými zariadeniami. Tým sa znižuje pravdepodobnosť, že toto rušenie ovplyvní citlivé elektronické zariadenia alebo komunikačné systémy.
- Stabilizácia napätia: V niektorých prípadoch môže uzemnenie pomôcť stabilizovať napätie v sieti, najmä pri prevádzkovom uzemnení.
- Ochrana pred prepätím: Uzemňovacie systémy, najmä tie, ktoré sú súčasťou systémov ochrany pred bleskom a prepätím, pomáhajú odviesť škodlivé prepätia spôsobené bleskom alebo spínacími javmi v sieti.
Je však dôležité rozlišovať medzi ochranným uzemnením a prevádzkovým uzemnením. Nesprávne pripojenie alebo návrh prevádzkového uzemnenia môže naopak spôsobiť problémy s kvalitou energie alebo dokonca ohroziť bezpečnosť.
Zákonné požiadavky a normy
Návrh, inštalácia a údržba uzemňovacích systémov sú regulované prísnymi zákonnými predpismi a technickými normami. Tieto normy sa líšia v závislosti od krajiny a typu aplikácie, ale vo všeobecnosti sa zameriavajú na zabezpečenie maximálnej bezpečnosti a spoľahlivosti.
Medzinárodné normy, ako sú tie od Medzinárodnej elektrotechnickej komisie (IEC), často slúžia ako základ pre národné predpisy. V Európe sú to napríklad normy série EN, ktoré sa zaoberajú elektroinštaláciami a uzemňovacími systémami.
Dodržiavanie týchto noriem je nielen zákonnou povinnosťou, ale aj nevyhnutným krokom k zabezpečeniu bezpečného prostredia. Pri akýchkoľvek prácach na elektroinštalácii, vrátane uzemnenia, je vždy potrebné obrátiť sa na kvalifikovaných odborníkov.
Údržba a kontrola uzemňovacích systémov
Uzemňovací systém nie je statický prvok; jeho účinnosť sa môže časom znižovať v dôsledku korózie, mechanického poškodenia alebo zmien v zemných podmienkach. Preto je pravidelná údržba a kontrola uzemňovacích systémov nevyhnutná na zabezpečenie ich nepretržitej funkčnosti.
Bežné kontrolné činnosti zahŕňajú:
- Vizuálna kontrola: Kontrola uzemňovacích vodičov, spojov a elektród na známky poškodenia, korózie alebo uvoľnenia.
- Meranie odporu uzemnenia: Pravidelné meranie odporu uzemňovacej elektródy a celkového odporu uzemňovacieho obvodu. Príliš vysoký odpor signalizuje problém.
- Kontrola kontinuity uzemňovacích vodičov: Zabezpečenie, že uzemňovacie vodiče tvoria neprerušenú cestu od spotrebičov k uzemňovacej elektróde.
- Testovanie funkčnosti ochranných zariadení: Overenie, že ističe a iné ochranné prvky správne reagujú pri simulovaných poruchových stavoch.
Frekvencia týchto kontrol závisí od typu aplikácie, environmentálnych podmienok a platných noriem. V kritických priemyselných prevádzkach môžu byť kontroly vykonávané častejšie ako v bežných domácnostiach.
Záverom možno konštatovať, že uzemnenie je neviditeľným, ale nepostrádateľným pilierom elektrickej bezpečnosti. Jeho správne pochopenie, návrh a údržba sú kľúčové pre ochranu života, zdravia a majetku v každom prostredí, kde sa využíva elektrická energia. Ignorovanie dôležitosti uzemnenia môže mať fatálne následky.
