Správne uzemnenie elektrických inštalácií je základným predpokladom bezpečnej prevádzky a ochrany pred úrazom elektrickým prúdom a poškodením zariadení. V kontexte obce Vyšný Žebravý, rovnako ako v každej inej lokalite, je vypracovanie a implementácia detailného uzemňovacieho plánu nevyhnutná. Tento plán slúži ako komplexný dokument, ktorý definuje celkovú stratégiu uzemnenia pre všetky elektrické systémy v obci, zabezpečujúc tak súlad s technickými normami a legislatívnymi požiadavkami.
Význam uzemňovacieho plánu pre obec
Uzemňovací plán, špecifický pre obec Vyšný Žebravý, je viac než len technický dokument. Je to strategický nástroj, ktorý zabezpečuje:
- Bezpečnosť obyvateľov: Správne uzemnenie chráni pred nebezpečným dotykovým napätím, ktoré môže vzniknúť pri poruchách izolácie. Tým sa minimalizuje riziko úrazu elektrickým prúdom pre ľudí a zvieratá.
- Ochranu majetku: Uzemnenie odvádza prebytočné napätie spôsobené napríklad prepätím z atmosférických výbojov (blesku) alebo spínacími procesmi v sieti. Tým sa predchádza poškodeniu citlivých elektronických zariadení, domácich spotrebičov a infraštruktúry obce.
- Spoľahlivosť prevádzky: Dobré uzemnenie je kľúčové pre správnu funkciu ochranných prvkov, ako sú ističe a prúdové chrániče. Zabezpečuje ich rýchlu a správnu odozvu pri poruche, čím sa predchádza dlhodobým výpadkom dodávky elektrickej energie.
- Dodržiavanie noriem: Uzemňovací plán musí byť v súlade s platnými technickými normami (napríklad STN normy týkajúce sa elektrických inštalácií) a zákonnými predpismi, čím sa zabezpečuje legálnosť a technická správnosť všetkých vykonaných prác.
- Minimalizáciu elektromagnetického rušenia: Správne uzemnenie pomáha redukovať elektromagnetické rušenie (EMI), ktoré môže negatívne ovplyvňovať funkciu komunikačných systémov, meracích prístrojov a iných citlivých elektronických zariadení.
Vysvetlenie uzemňovacieho vodiča
Komponenty uzemňovacieho plánu obce
Detailný uzemňovací plán pre obec Vyšný Žebravý by mal zahŕňať nasledujúce kľúčové komponenty, ktoré pokrývajú rôzne aspekty elektrických inštalácií na jej území:
1. Hlavné uzemňovacie pripojenie (HUP)
Hlavné uzemňovacie pripojenie (HUP) je základným bodom, kde sa všetky uzemňovacie vodiče v rámci objektu alebo celého systému spájajú. V kontexte obce by HUP malo byť strategicky umiestnené a dostatočne dimenzované, aby zvládlo celkové prúdy pri poruchách. Jeho súčasťou sú:
- Uzemňovacia svorka: Miesto, kde sa pripájajú všetky uzemňovacie vodiče.
- Hlavný uzemňovací vodič: Vodič spájajúci rozvodnú sieť s HUP.
- Uzemňovacie tyče alebo pásy: Vodiče zavedené do zeme na zabezpečenie nízkeho zemného odporu.
2. Systém ochranných vodičov (PE)
Systém ochranných vodičov je sieť vodičov, ktoré spájajú kostry všetkých elektrických zariadení, kovových konštrukcií a iných vodivých častí s HUP. Tento systém je nevyhnutný na zabezpečenie bezpečnosti a musí byť navrhnutý tak, aby v prípade poruchy spoľahlivo odviedol poruchový prúd do zeme.
- Pravidelné kontroly: V rámci plánu by mali byť stanovené intervaly a metódy pre pravidelné kontroly kontinuity a odporu ochranných vodičov, aby sa zabezpečila ich neporušenosť.
- Dostatočné dimenzovanie: Vodiče musia byť dostatočne dimenzované podľa predpokladaných poruchových prúdov a dĺžky vedenia, aby nedošlo k ich prehriatiu.

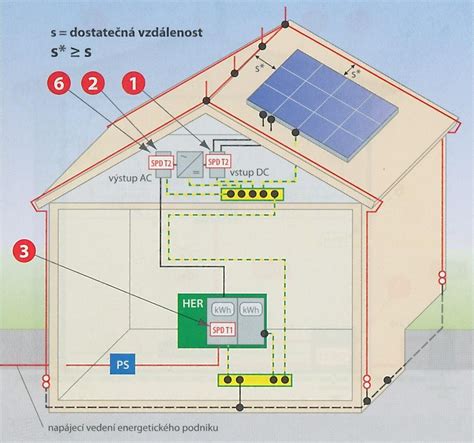

3. Ochrana pred bleskom (LPS - Lightning Protection System)
Ochrana pred bleskom je špecializovaná časť uzemňovacieho systému, ktorá chráni objekty a infraštruktúru pred priamymi a nepriamymi účinkami úderu blesku. Pre obec Vyšný Žebravý by to mohlo zahŕňať:
- Zvodové systémy: Vonkajšie súčasti LPS (zvody, uzemňovacie elektródy) na odvedenie energie blesku do zeme.
- Prepäťové ochrany: Vnútorné súčasti LPS, ktoré chránia elektrické a elektronické zariadenia pred prepätím indukovaným bleskom.
- Vyrovnanie potenciálov: Zabezpečenie, aby všetky vodivé časti v rámci chráneného objektu mali rovnaký potenciál, čím sa predchádza nebezpečným rozdielom potenciálov.
4. Uzemňovacie sústavy a ich odpor
Kľúčovým parametrom uzemňovacieho systému je jeho zemný odpor. Nízky zemný odpor znamená, že sa poruchový prúd efektívne odvádza do zeme, čím sa znižuje riziko nebezpečného dotykového napätia. Plán by mal definovať:
- Typ uzemňovacej sústavy: V závislosti od geologických podmienok a typu elektrickej siete (napr. TN-C, TN-S, TT, IT systémy) sa volí vhodná uzemňovacia sústava.
- Požadovaný zemný odpor: Normy stanovujú maximálne prípustné hodnoty zemného odporu pre rôzne aplikácie.
- Metódy merania: Plán by mal špecifikovať metódy a frekvenciu merania zemného odporu, ako aj postupy na jeho zníženie v prípade potreby (napr. pridaním uzemňovacích tyčí, zlepšením kontaktu s pôdou).
5. Uzemnenie špecifických zariadení
Okrem všeobecných elektrických inštalácií je potrebné venovať pozornosť aj uzemneniu špecifických zariadení v obci, ako sú:
- Verejné osvetlenie: Každý stožiar verejného osvetlenia by mal byť riadne uzemnený.
- Telekomunikačné siete: Uzemnenie antén, komunikačných káblov a zariadení je dôležité pre ich správnu funkciu a ochranu pred prepätím.
- Vodohospodárske objekty: Čerpacie stanice, čistiarne odpadových vôd a iné objekty s elektrickými zariadeniami vyžadujú špeciálne uzemňovacie opatrenia.
- Školské a zdravotnícke zariadenia: V týchto objektoch je bezpečnosť mimoriadne dôležitá, preto sú požiadavky na uzemnenie prísnejšie.
6. Monitorovanie a údržba
Uzemňovací systém nie je statický. Jeho funkčnosť sa môže časom meniť v dôsledku korózie, zmien v pôde alebo poškodenia. Preto je nevyhnutné zahrnúť do plánu:
- Pravidelné revízie: Stanovenie frekvencie a rozsahu revízií uzemňovacích systémov.
- Údržbové práce: Plánovanie a vykonávanie údržbových prác na zabezpečenie optimálnej funkčnosti uzemnenia.
- Dokumentácia: Vedenie presnej a aktualizovanej dokumentácie o všetkých uzemňovacích systémoch, vrátane výsledkov meraní a vykonaných opráv.
Výzvy pri implementácii uzemňovacieho plánu
Implementácia komplexného uzemňovacieho plánu v obci Vyšný Žebravý môže čeliť niekoľkým výzvam:
- Geologické podmienky: Odpor pôdy sa môže výrazne líšiť v závislosti od jej zloženia, vlhkosti a sezónnych zmien, čo ovplyvňuje účinnosť uzemnenia.
- Staré inštalácie: V obciach s dlhou históriou sa môžu nachádzať staré elektrické inštalácie, ktoré nemusia spĺňať súčasné normy a vyžadujú si rekonštrukciu.
- Finančné náklady: Vybudovanie a údržba kvalitného uzemňovacieho systému si vyžaduje nemalé finančné prostriedky.
- Odborná spôsobilosť: Vypracovanie a implementácia uzemňovacieho plánu si vyžaduje špecializované znalosti a skúsenosti elektroinštalatérov a revíznych technikov.
Napriek týmto výzvam je investícia do kvalitného uzemňovacieho plánu pre obec Vyšný Žebravý nevyhnutná pre zabezpečenie dlhodobej bezpečnosti, spoľahlivosti a ochrany majetku všetkých jej obyvateľov a infraštruktúry. Je to základný kameň pre bezpečnú a funkčnú elektrickú infraštruktúru.
